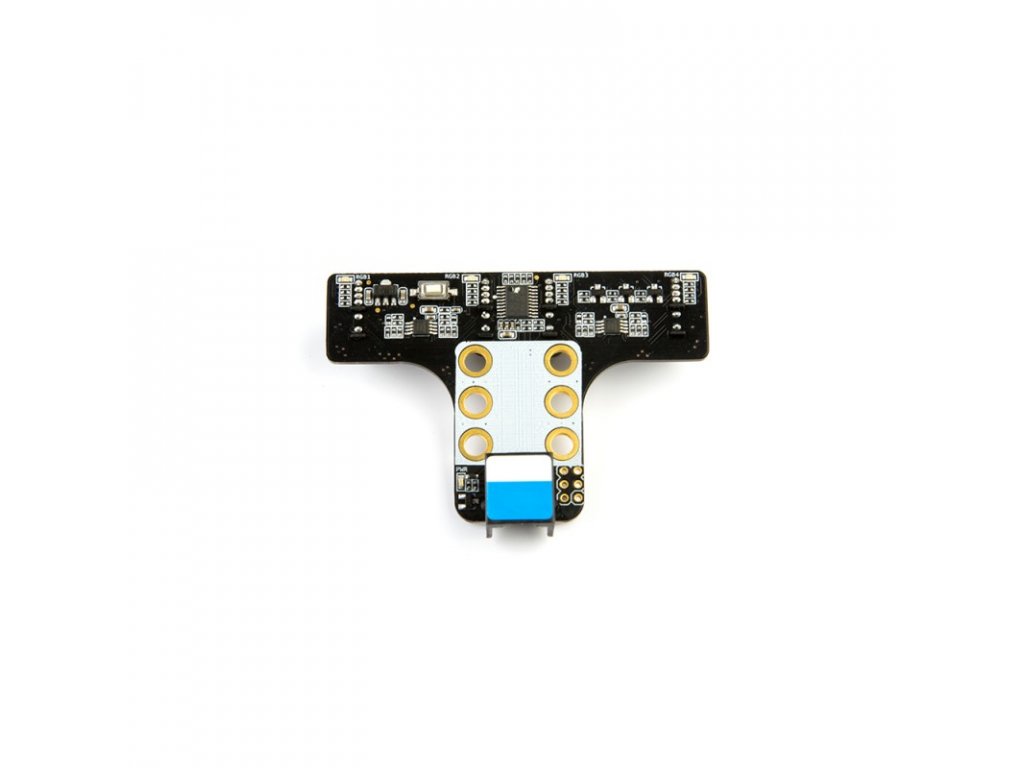

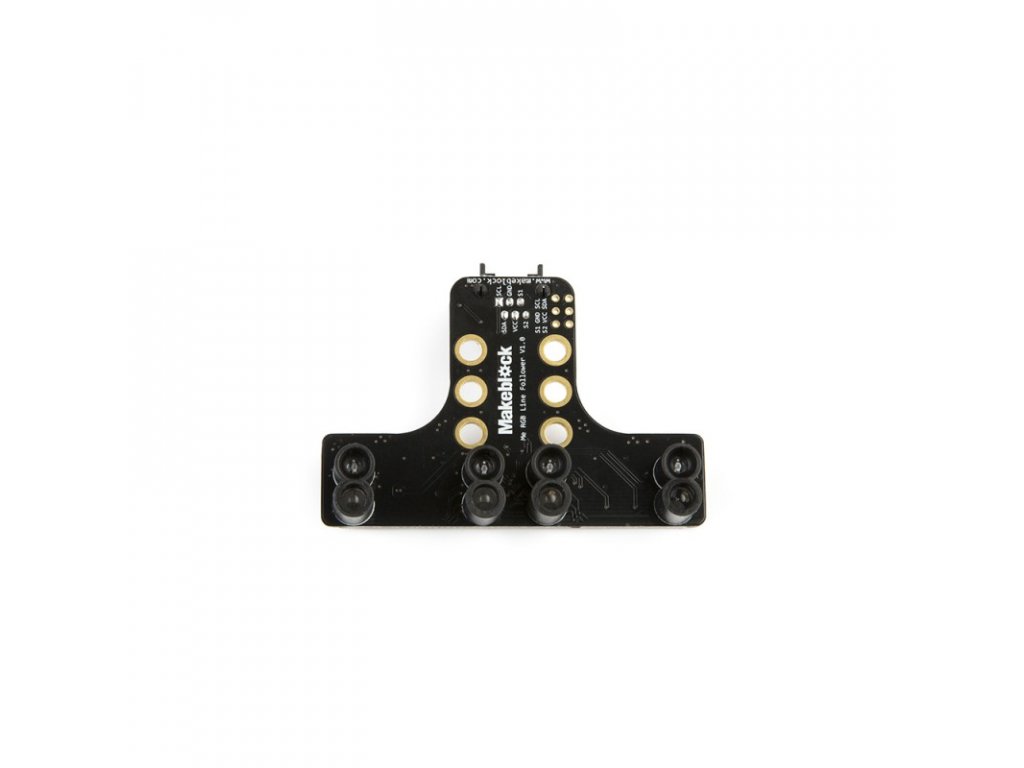

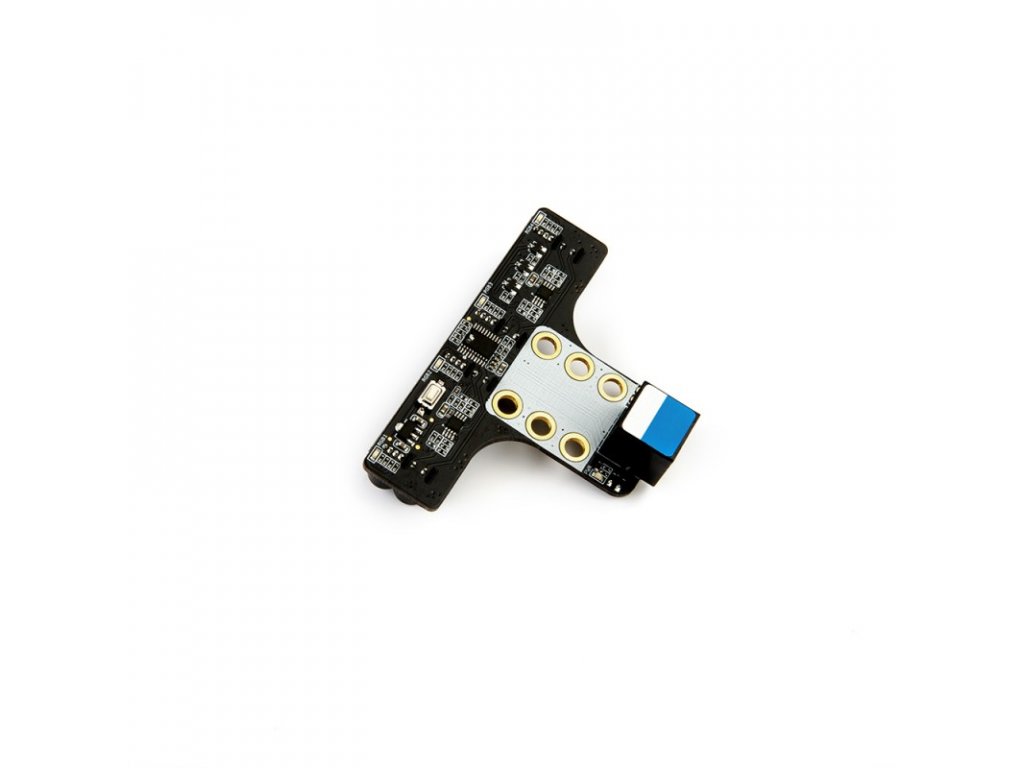

Me RGB profi snímač čáry



Profesionální RGB snímač čáry pro závodní použití čárových robotů v kategorii stopař! S tímto snímačem se váš robot neztratí ani v tunelu nebo ve světle reflektorů!

Dostupnost Skladem (5 ks)
Můžeme doručit do
21.3.2024
416 Kč
344 Kč bez DPH

Kód produktu MAK276
Značka Makeblock Education
Webová stránka značky education.makeblock.com/
Kategorie Elektronické moduly
Záruka 2 roky


Světlo nebo tma, na čáře jako doma

Me RGB profi snímač čáry je speciálně navržen pro soutěže robotů stopař, nebo takzvaných čmuchacích robotů, kteří se musí na čáře udržet za všech okolností. Snímač čáry tvoří 4 výkonné RGB LED a 4 fotodiody. Tento snímač může být použit pro detekci čáry na tmavém pozadí nebo pro detekci nevýrazné čáry na světlém pozadí. Snímač detekuje čáru, pokud je úroveň větší než nastavená rozhodovací úroveň (doporučujeme nastavit úroveň na cca 30, pak jsou výsledky lepší).

Elektronický modul má funkci rychlé detekce a také funkci automatické adaptace okolním podmínkám po zmáčknutí tlačítka. Snímač čáry můžete připojit k řídící desce Makeblock, která má konektor s modrou a bílou barvou (například desca mCore Arduino robota mBot). Modul můžete připojit i k běžné Arduino desce, potřeba jsou dva digitální piny a signály I2C sběrnice.

Pro použití snímače v prostředí mBlock si nainstalujte rozšíření Me_Line_Array_v2. Pro instalaci použijte volbu Rozšíření / Správa rozšíření. Po instalaci můžete využívat snímač čáry přímo z prostředí mBlock pomocí jednoduchých grafických příkazů. Spuštění programu je možné po přenesení do Arduino desky.

Vlastnosti RGB snímače čáry

  • Jednoduché připojení pomocí konektorů RJ25 (modrý + bílý)
  • 4 LED pro indikaci detekce čáry a zjištění nového prostředí
  • Konektor se signály S1, S2, SDA, SCL, VCC a GND pro připojení k běžným Arduino deskám
  • Bílá plocha modulu může být v kontaktu s kovovými díly od Makeblock
  • Funkce automatické adaptace okolním podmínkám po zmáčknutí tlačítka
Me RGB profi snímač čáry - poznámka Modul vyžaduje k obsluze znalost programování.

Profi snímač čáry - odkazy

Podobné produkty


  • Me snímač čáry Kód: MAK274
    Me snímač čáry
    Vyprodáno

    Snímač čáry je něco jako základní stavební kámen čárového robota, tedy robota co dokáže sledovat čáru.


    306 Kč
    Značka: Makeblock Education Záruka: 2 roky
  • Snímač čáry pro robota Ring:bit V2 Kód: EF70
    Snímač čáry pro robota Ring:bit V2
    Skladem (>10 ks)

    Snímač čáry doplní vaše robotické vozítko Ring:bit V2 o schopnost sledovat čáru a udržet se na ní. Micro:bit modul se vyznačuje velmi snadnou instalací a použitím.


    136 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • PlanetX snímač čáry Novinka Kód: EF469
    PlanetX snímač čáry
    Skladem (2 ks)

    Dvoukanálový modul snímače čáry obsahuje dva páry IR vysílače a přijímače. Výborně se tak hodí do robota na sledování čáry. Snímač dokáže rozpoznat i hranu stolu nebo zvládne fungovat jako snímač otáček pro fidget spinner. Propojovací kablík je součástí balení.


    220 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • Octopus snímač čáry Novinka Kód: EF477
    Octopus snímač čáry
    Skladem (>10 ks)

    Octopus snímač čáry obsahuje dva páry IR vysílače a přijímače. Výborně se hodí do robota na sledování čáry. Snímač dokáže rozpoznat dokonce i hranu stolu. Propojovací kablíky jsou součástí balení.


    134 Kč

    Značka: ElecFreaks Záruka: 2 roky
Hmotnost 0.016 kg
Napájecí napětí 5 V DC
Detekční vzdálenost 5 ÷ 15 mm
Provozní teplota 0 ÷ 70 °C
Komunikační rozhraní I2C
Rozměry 48 x 72 x 26,5 mm

Buďte první, kdo napíše příspěvek k této položce.

Přidat komentář
Nevyplňujte toto pole:
Přidat hodnocení
5
1x
4
0x
3
0x
2
0x
1
0x
Nevyplňujte toto pole:
5
OM Avatar autora | 18.5.2018
Dobrý modul, je třeba doinstalovat extra knihovnu na práci s tímto modulem. Naleznete na oficiálních stránkách makeblock - http://www.mblock.cc/extensions/ pod názvem ME_Line_Array v2.0. Díky této knihovně se neuvěřitelně zlepšila přesnost i rychlost čtení čáry. .
OH Avatar autora Oldřich Horáček (Administrátor) 19.5.2018
Díky za hodnocení a zkušenosti se snímačem. Informaci o tom rozšíření / knihovně jsem přidal do popisku k tomuto produktu. Ať vám to jezdí! :)
