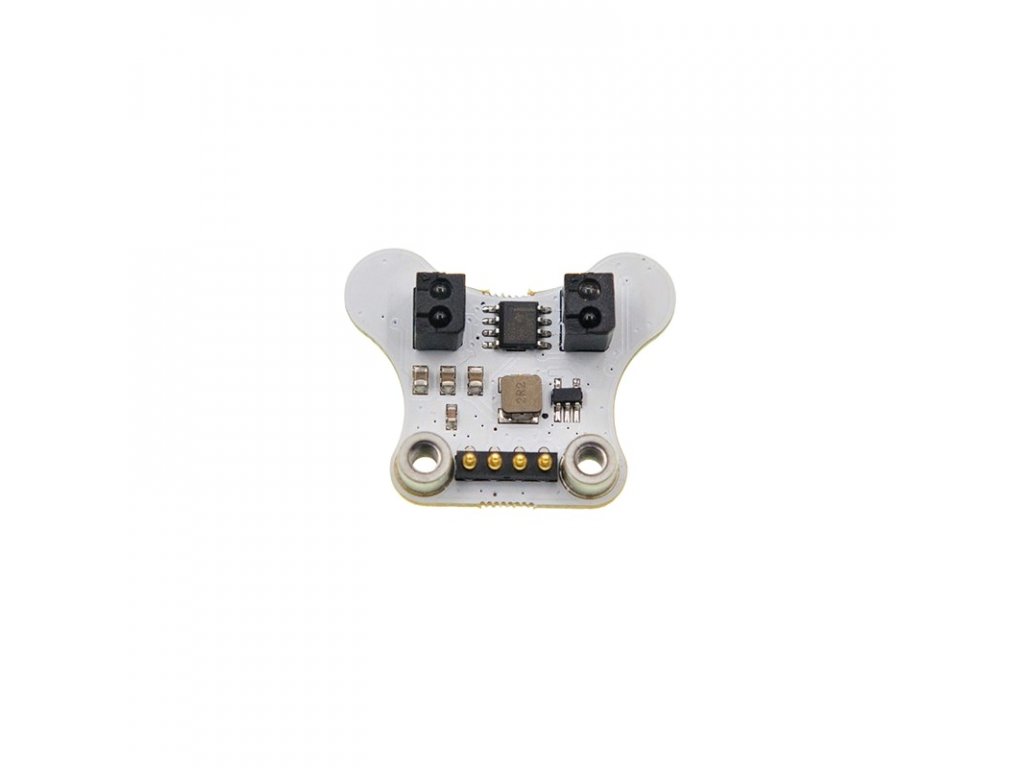

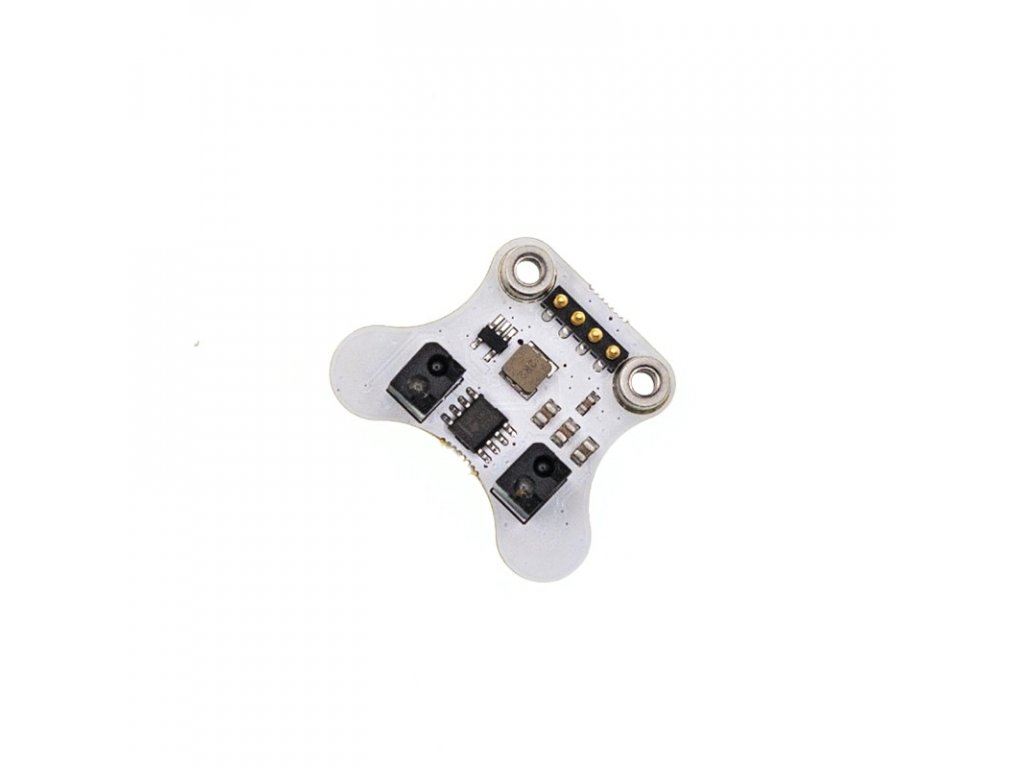

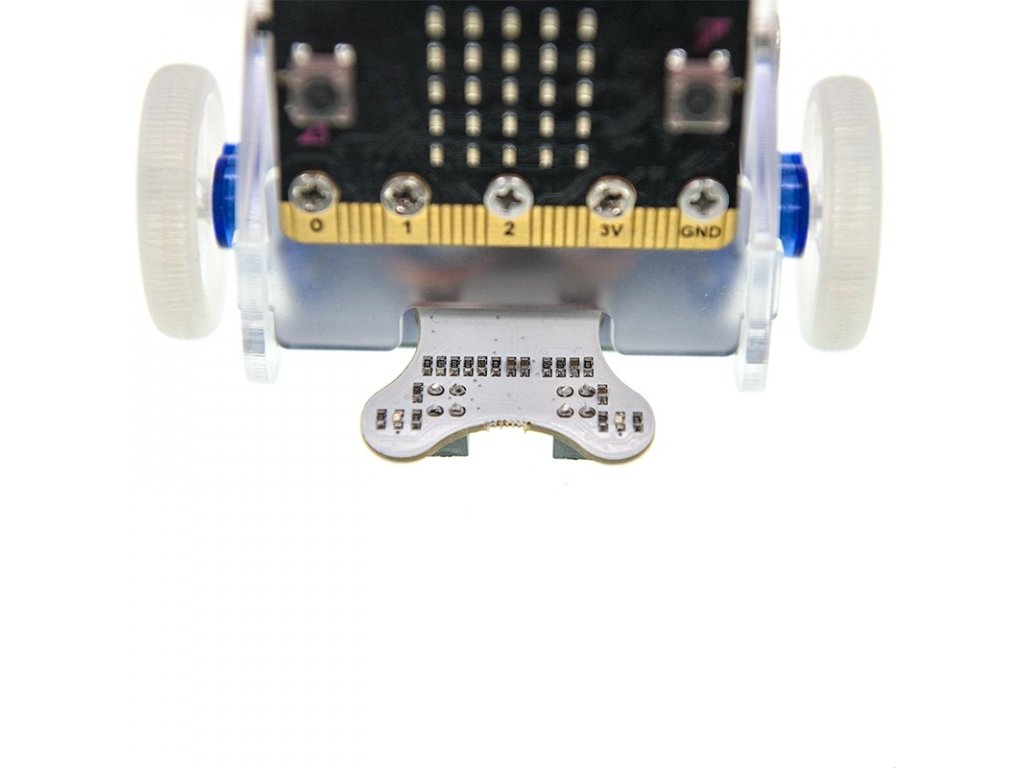

Snímač čáry pro robota Ring:bit V2



Snímač čáry doplní vaše robotické vozítko Ring:bit V2 o schopnost sledovat čáru a udržet se na ní. Micro:bit modul se vyznačuje velmi snadnou instalací a použitím.

Dostupnost Skladem (>10 ks)
Můžeme doručit do
11.12.2023
136 Kč
112 Kč bez DPH

Kód produktu EF70
Značka ElecFreaks
Webová stránka značky elecfreaks.com
Kategorie Elektronické moduly
Záruka 2 roky


Jízda po čáře je brnkačka

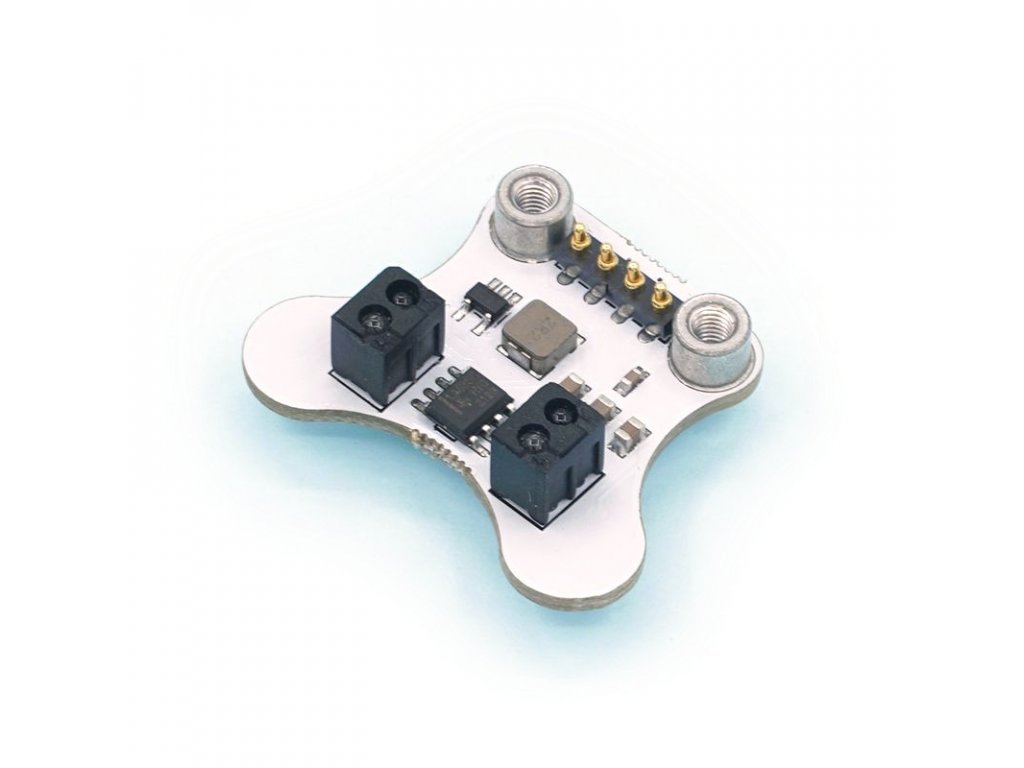

Snímač čáry pro robota Ring:bit V2 je elektronický modul, se kterým váš robot Ring:bit zvládne sledovat čáru a nebo odhalit například hranu stolu, po kterém se pohybuje. Snímač čáry je vybaven dvěma infra senzory, které dokáží rozpoznat černou čáru nebo hranu povrchu na vzdálenost 2 ÷ 12 mm.

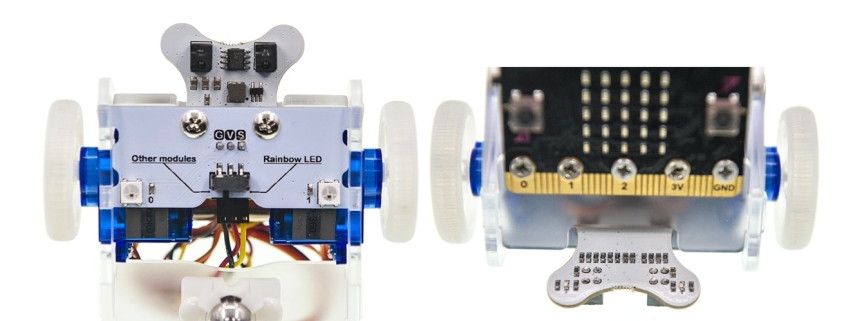

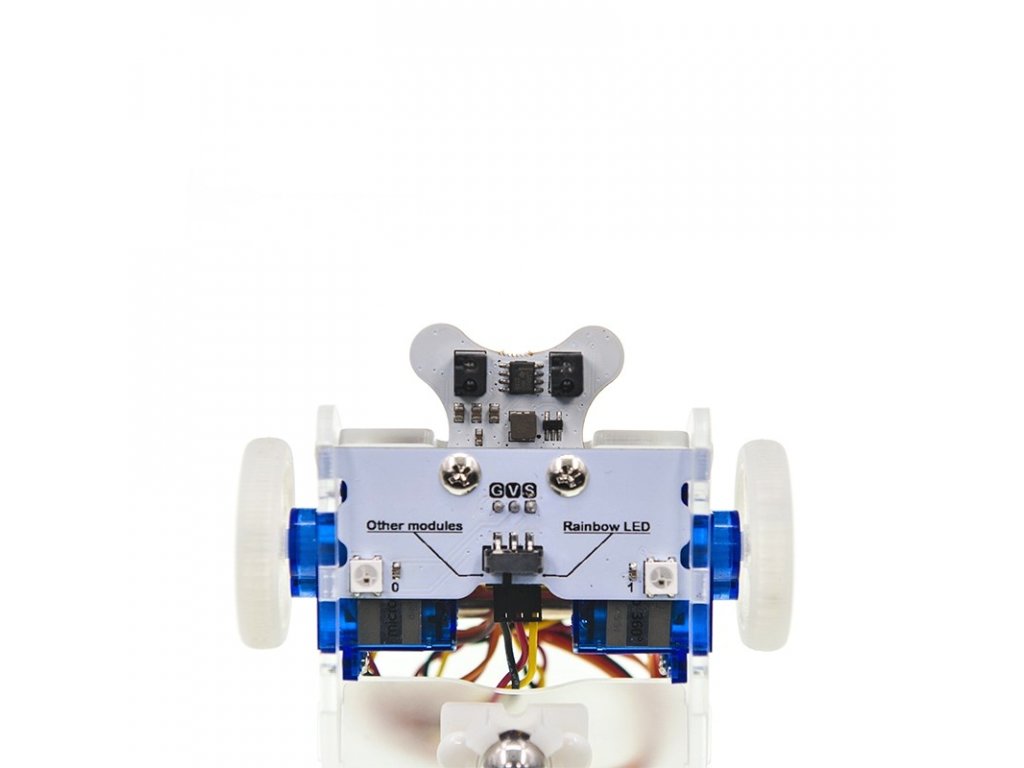

Od světlé barvy se infra signál odrazí a od černé barvy ne. To je zjednodušeně princip snímače čáry. Podobně to funguje například po dosažení hrany světlého stolu. Upevnění na vozítku Ring:bit V2 je vidět na následujícím obrázku.Snímač čáry pro robota Ring:bit V2

Vlastnosti modulu snímače čáry

  • Jednoduchá instalace na robota Ring:bit
  • Detekční vzdálenost 2 ÷ 12 mm
  • Detekce na principu odražení infra paprsku s velkou odolností proti rušení okolním světlem
  • Elektrické připojení přes konektor s pružnými piny
  • Jednoduché programování v prostředí Micro:bit
  • Napájení 3 ÷ 5 V

instalace modulu čáry

Připevnění modulu je velmi jednoduché. Modul snímače čáry vsadíme do základní desky Ring:bit V2 a zajistíme šroubky. Pak můžeme začít s programováním.

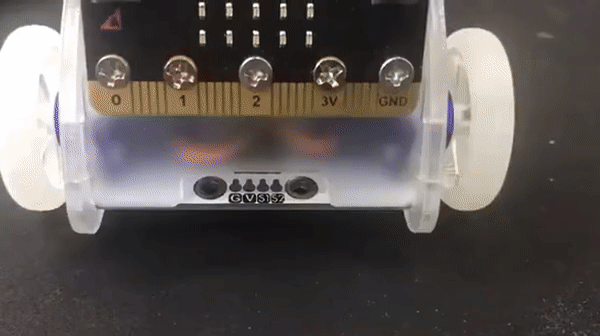

Snímač čáry pro robota Ring:bit V2 instalace

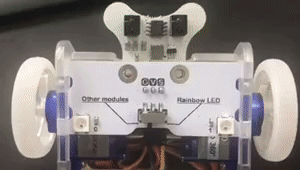

Snímač čáry pro robota Ring:bit V2 šroubek 1Snímač čáry pro robota Ring:bit V2 šroubek 2

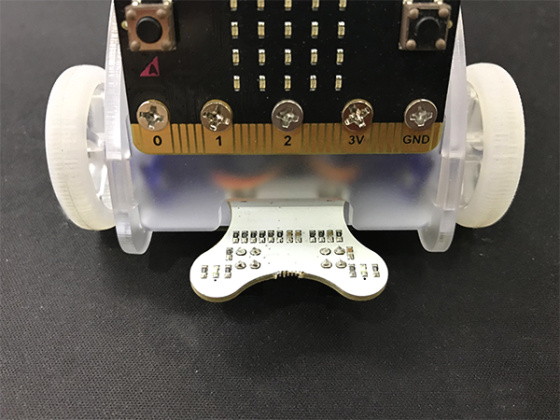

 Snímač čáry pro robota Ring:bit V2 - hotová instalace

Programování Micro:bit

      • V prostředí Makecode založte nový projekt a přidejte rozšíření RingbitCar.
      • Funkce programu je velmi jednoduchá. Levé kolo je připojeno na portu P1 a pravé kolo na portu P2. Pokud se levá část snímače čáry odkloní od černé čáry, pak se pravé kolo zastaví a levé kolo zajistí návrat zpět na čáru rychlostí 50. Pravá část snímače funguje stejným způsobem akorát obráceně. Pokud obě části snímače detekují černou čáru pak jede vozítko vpřed rychlostí 100.
      • Program si můžete prohlédnout nebo také stáhnout v následujícím okně. Tlačítko EDIT vás přepne do editace.



  • Pokud jste při zadávání programu postupovali správně, pak na váš Ringbit bude jezdit pěkně po čáře.

Snímač čáry pro robota Ring:bit V2 - jízda po čáře

Rozměry modulu snímače čáry

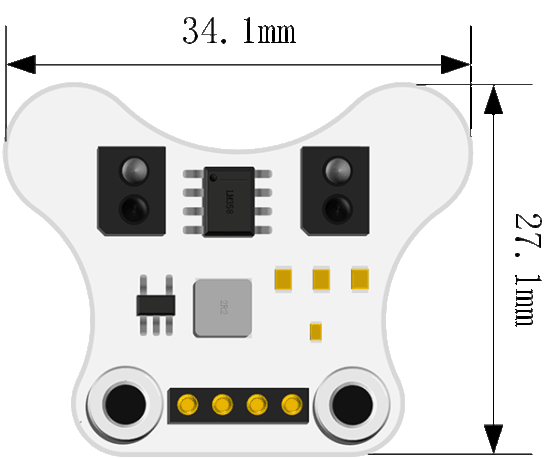

Snímač čáry pro robota Ring:bit V2 - rozměry

odkazy pro snímač čáry

Podobné produkty


  • Me snímač čáry Kód: MAK274
    Me snímač čáry
    Skladem (8 ks)

    Snímač čáry je něco jako základní stavební kámen čárového robota, tedy robota co dokáže sledovat čáru.


    306 Kč

    Značka: Makeblock Education Záruka: 2 roky
  • Me RGB profi snímač čáry Kód: MAK276
    Me RGB profi snímač čáry
    Skladem (7 ks)

    Profesionální RGB snímač čáry pro závodní použití čárových robotů v kategorii stopař! S tímto snímačem se váš robot neztratí ani v tunelu nebo ve světle reflektorů!


    416 Kč

    Značka: Makeblock Education Záruka: 2 roky
  • PlanetX snímač čáry Novinka Kód: EF469
    PlanetX snímač čáry
    Skladem (7 ks)

    Dvoukanálový modul snímače čáry obsahuje dva páry IR vysílače a přijímače. Výborně se tak hodí do robota na sledování čáry. Snímač dokáže rozpoznat i hranu stolu nebo zvládne fungovat jako snímač otáček pro fidget spinner. Propojovací kablík je součástí balení.


    220 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • Octopus snímač čáry Novinka Kód: EF477
    Octopus snímač čáry
    Skladem (>10 ks)

    Octopus snímač čáry obsahuje dva páry IR vysílače a přijímače. Výborně se hodí do robota na sledování čáry. Snímač dokáže rozpoznat dokonce i hranu stolu. Propojovací kablíky jsou součástí balení.


    134 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Sonar:bit pro micro:bit - ultrazvukový měřič vzdálenosti 3V/5V Kód: EF36
    Sonar:bit pro micro:bit - ultrazvukový měřič vzdálenosti 3V/5V
    Skladem (>10 ks)

    Roztomilý měřič vzdálenosti pro Microbit nebo Arduino umožní vašemu robůtkovi orientaci v prostoru, projetí bludiště nebo přesné měření vzdálenosti od objektů.


    248 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Octopus 3V laserový modul Kód: EF109
    Octopus 3V laserový modul
    Skladem (>10 ks)

    Octopus 3V laserový modul obsahuje laserový čip, optiku a vše potřebné, abyste hned po jeho zapnutí viděli ve vzdálenosti až desítek metrů charakteristický červený bod. Laser je supr věcička, ale pozor, nekoukejte do něj!


    81 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • Octopus EL driver modul Kód: EF111
    Octopus EL Neon driver modul
    Skladem (>10 ks)

    Chcete si svůj projekt dokonale designově vyšperkovat? Neonové světlo pro micro:bit je pak tím správným řešením! Stačí připojit k microbitu a vytvořit ze svítící neonové trubice jakýkoliv tvar chcete a bude vám závidět i vaše tetra neonová!


    248 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Octopus MP3 Player modul Novinka Kód: EF168
    Octopus MP3 Player modul
    Skladem (>10 ks)

    Octopus MP3 Player modul je miniaturní a snadno použitelný mp3 přehrávač pro microbit se zabudovaným reproduktorem. Postavte si třeba Jukebox nebo doplňte zvuky svého robota nebo deskovou hru!


    276 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Pico:ed V2 - mikropočítač pro výuku programování s RP2040 Novinka Kód: EF438
    Pico:ed V2 - mikropočítač pro výuku programování s RP2040
    Skladem (>10 ks)

    Pico:ed V2 je mikropočítačová deska s populárním čipem Raspberry Pi PR2040 kompatibilní s micro:bit! S Pico:ed rozjedete své oblíbené microbit projekty a roboty na platformě RP2040 a rozšíříte svůj obzor do profesionálního programování s Python! Pico:ed V2 je navíc v novém a hravém designu!


    395 Kč

    Značka: ElecFreaks Záruka: 2 roky
Hmotnost 0.01 kg
Napájecí napětí 3 ÷ 5 V
Detekční vzdálenost 2 ÷ 12 mm
Rozměry PCB (?) 34,15 x 27,2 mm
