Popis
Moduly PlanetX s Arduinem, proč ne?
Elektronické moduly PlanetX jsou díky jejich kompaktnímu provedení, jednoduchému zapojování a upevňovacím otvorům pro LEGO kostky i šroubky velmi oblíbené. Vše funguje skvěle až do té doby, když chceme použít modul PlanetX na jiné platformě, třeba Arduino nebo RPI. Pro zpřístupnění signálů RJ konektoru můžeme využít Redukci RJ11 4P4C na Dupont vodiče. Pokud chceme modul PlanetX propojit na delší vzdálenost nebo mít zapojení přehlednější, pak se nám bude hodit právě PlanetX GPIO adaptér!

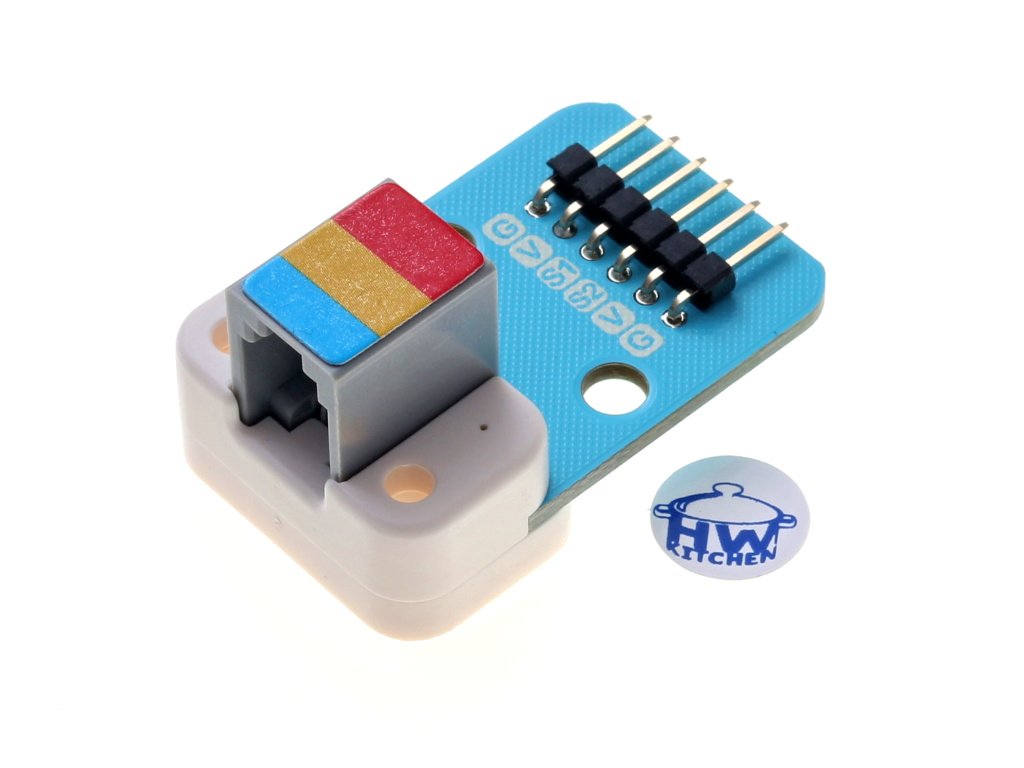

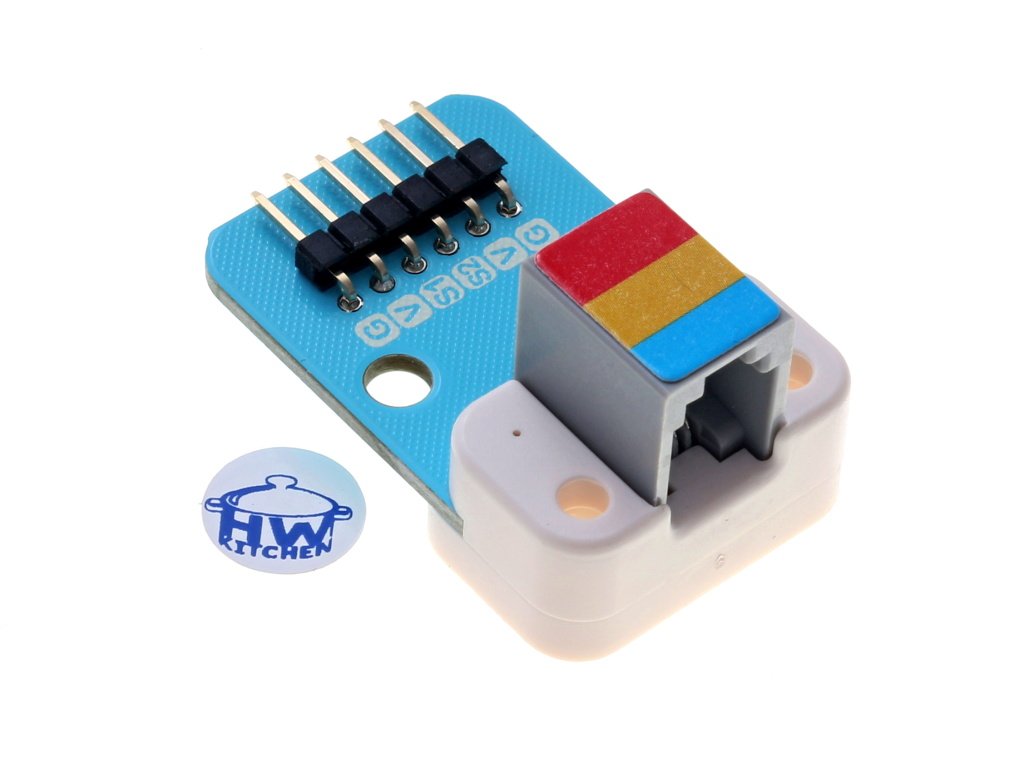

Konektor adaptéru PlanetX má standardní rozteč 2,54 mm a pasují na něj běžné DUPONT vodiče. Na konektoru je dvakrát vyvedeno napájení, což usnadní a zpřehlední zapojování. Signály PlanetX mohou být analogové, digitální nebo rovnou sběrnice I2C.
SIGNÁLy na PLANETX adaptéru
- G - GND (0 V)
- V - VCC (3,3 V)
- S1 - SCL (I2C), ANALOG/DIGITAL
- S2 - SDA (I2C), DIGITAL
- G - GND (0 V)
- V - VCC (3,3 V)
Vlastnosti PlanetX adaptéru
- Pracovní napětí: 3,3 V
- PlanetX modul kompatibilní s LEGO®
- Snadná instalace (barevné označení konektoru)

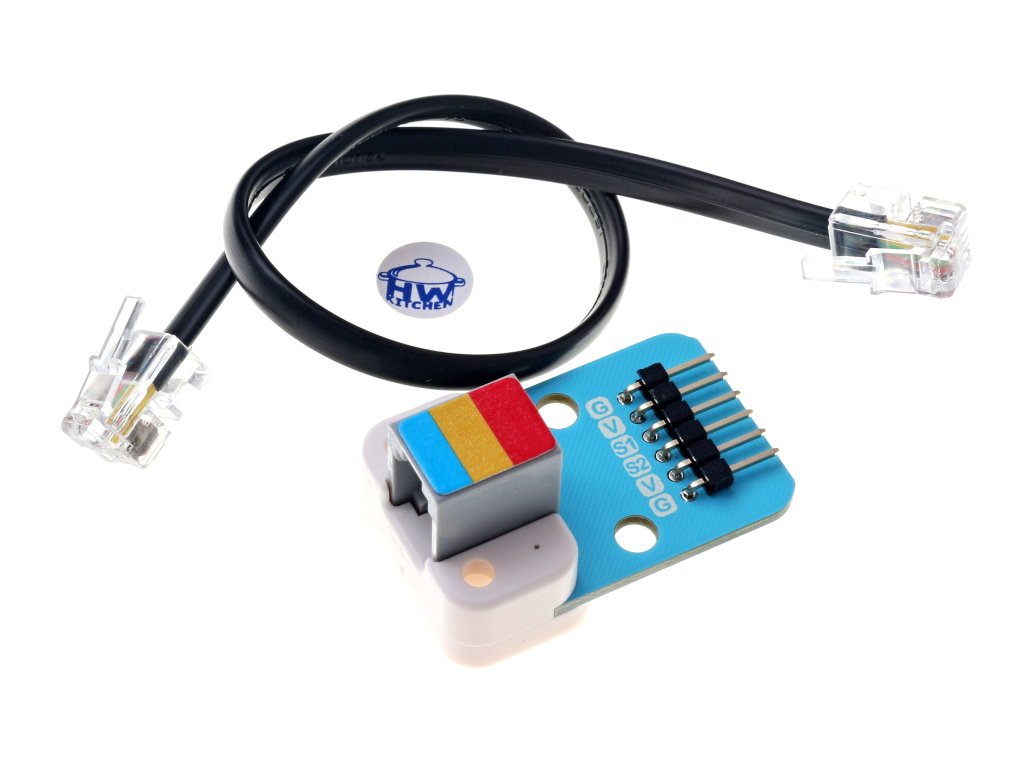

- Kablík 20 cm s konektory RJ11 je součástí balení
- Určený pro použití s moduly PlanetX
- LED indikace napájení na modulu

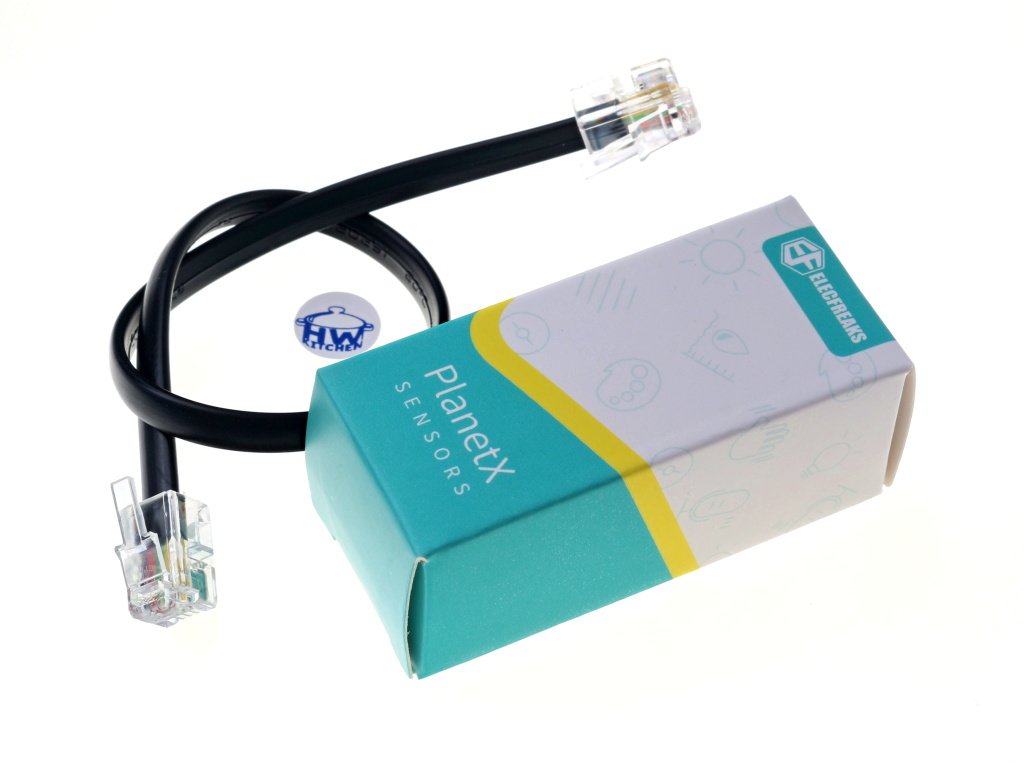

Poznámka: Kablík 20 cm s konektory RJ11 je součástí balení
Související produkty
-
Kód: EF451
-
Kód: EF439
-
Kód: EF470
-
Kód: SE25
-
Kód: HW380
-
Kód: EF445
-
Kód: EF440
-
Kód: EF446
-
Kód: EF448
Podobné produkty
-
Kód: MAK217
-
Kód: EF439
-
Kód: EF513
-
Kód: EF444
-
Kód: EF537
-
Kód: EF469
-
Kód: EF109
-
Kód: EF546
| Hmotnost | 0.02 kg |
| Napájecí napětí | 3,3 V DC |
| Konektor | RJ11 4P4C |
| Signály na konektoru | digitální, analogový, I2C |
| Rozměry modulu (?) | 38 x 23,8 mm |
