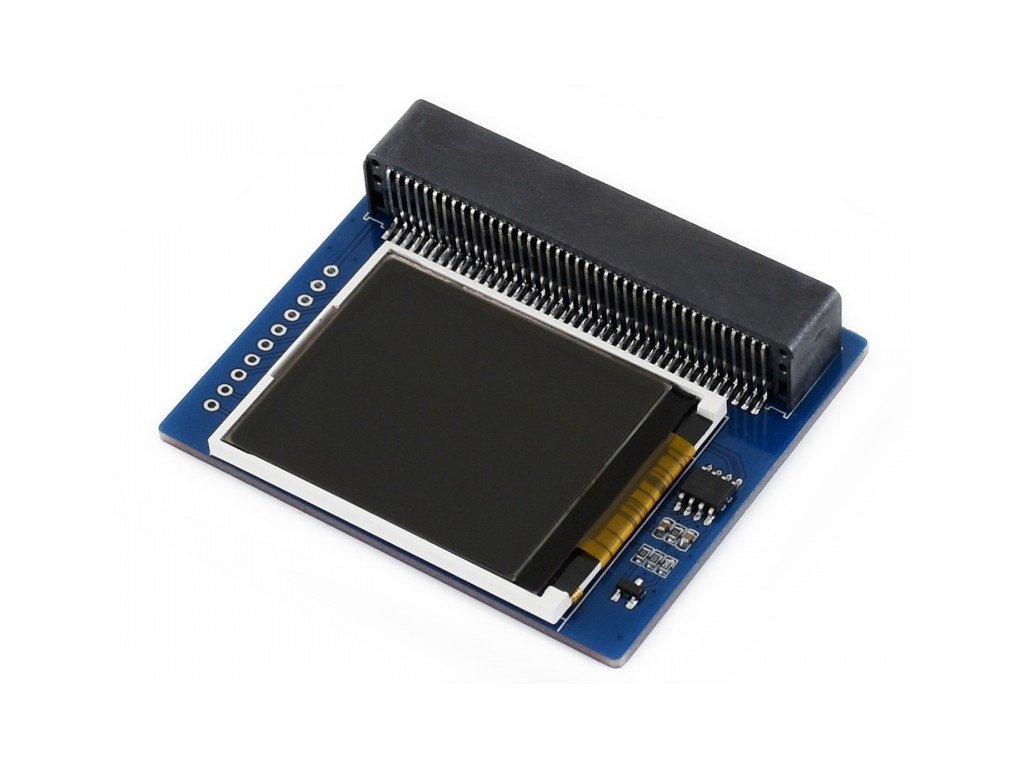

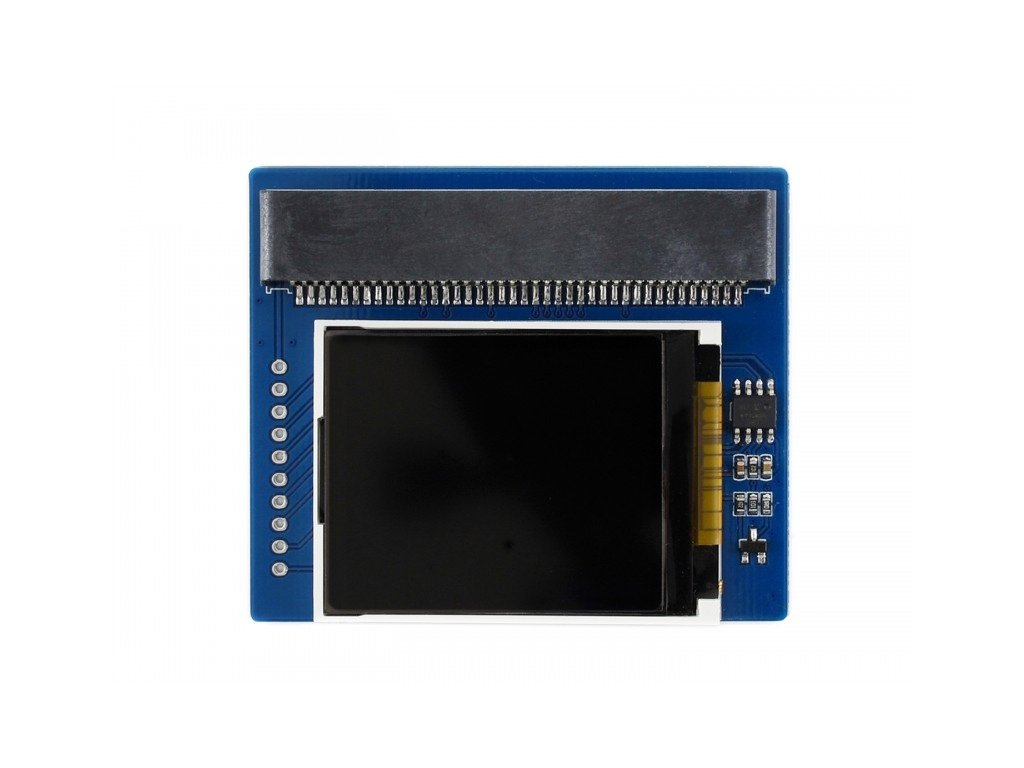

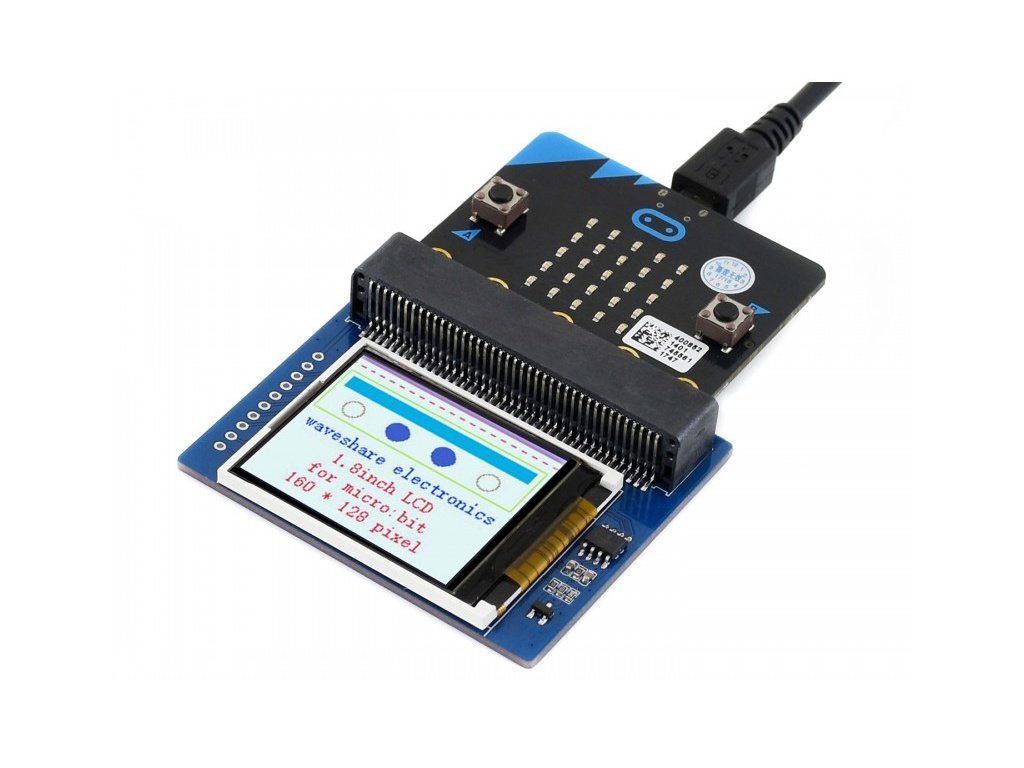

1.8" 160x128 barevný TFT LCD displej modul pro microbit



Kompaktní barevný displej s rozlišením 160 x 128 bodů pro platformu microbit vás překvapí snadným použitím a novými možnostmi zobrazení grafiky a textu s microbitem! Ideální pro získání zkušeností se zobrazováním dat na na platformě microbit. Pro fungování stavebnice je potřeba deska microbit.

Dostupnost Skladem (>10 ks)
Můžeme doručit do
19.6.2024
556 Kč
460 Kč bez DPH

Kód produktu WAV001
Značka Waveshare
Webová stránka značky waveshare.com/
Kategorie Elektronické moduly
Záruka 2 roky


LED Matrix 5x5 už vám nestačí?

Ano, víme, to se s microbitem může stát. Nám taky ne. Naštěstí máme v nabídce tento barevný displej, který v porovnání s LED matrix microbitu působí spíše jako velkoplošná obrazovka. Pokud chcete v mikrobitím projektu zobrazovat grafiku nebo text, pak je 1.8 " barevný displej jasná volba!

Displej modul je vybaven moderním rozhraním SPI, které používá pro komunikaci jen 3 signály + napájení. Pro eliminaci problémů s pamětí je přímo na desce integrovaná paměť 1Mb!

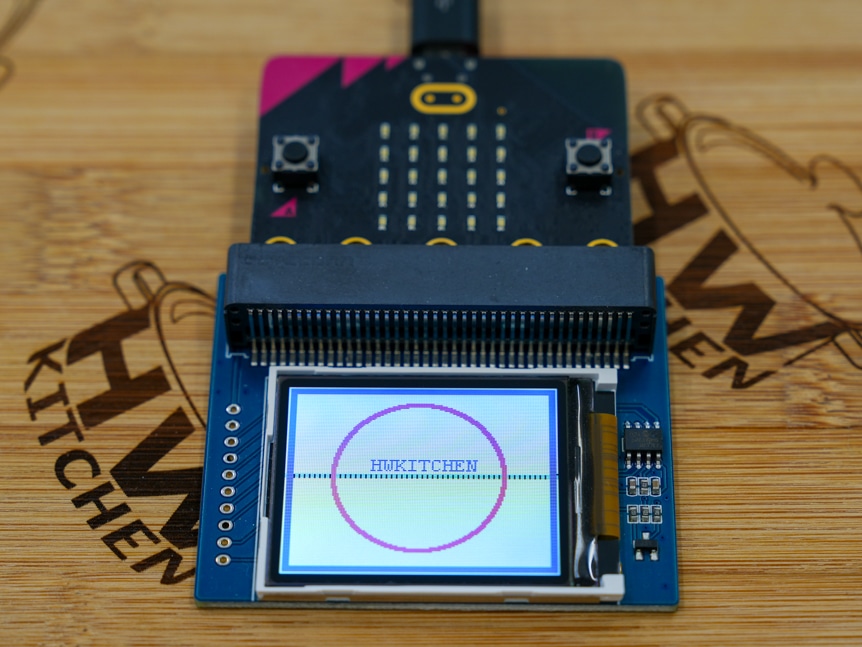

1-8-160x128-barevny-tft-lcd-displej-modul-pro-microbit-demo

Vlastnosti displeje pro microbit

  • Stačí zastrčit microbit a můžete začít displej používat
  • 1,8 " barevný, grafický displej
  • Rozlišení displeje 160 x 128
  • Vhodný pro microbit V1 / V2
  • Řadič ST7735S, 65536 barev
  • Zabudovaná vyrovnávací paměť SRAM 23LC1024
  • Připojení přes SPI
  • Rezervované signály pro propojení s Arduino / Nucleo deskami
  • Široké spektrum grafického využití
  • K dispozici rozšíření pro micro:bit a uživatelský manuál

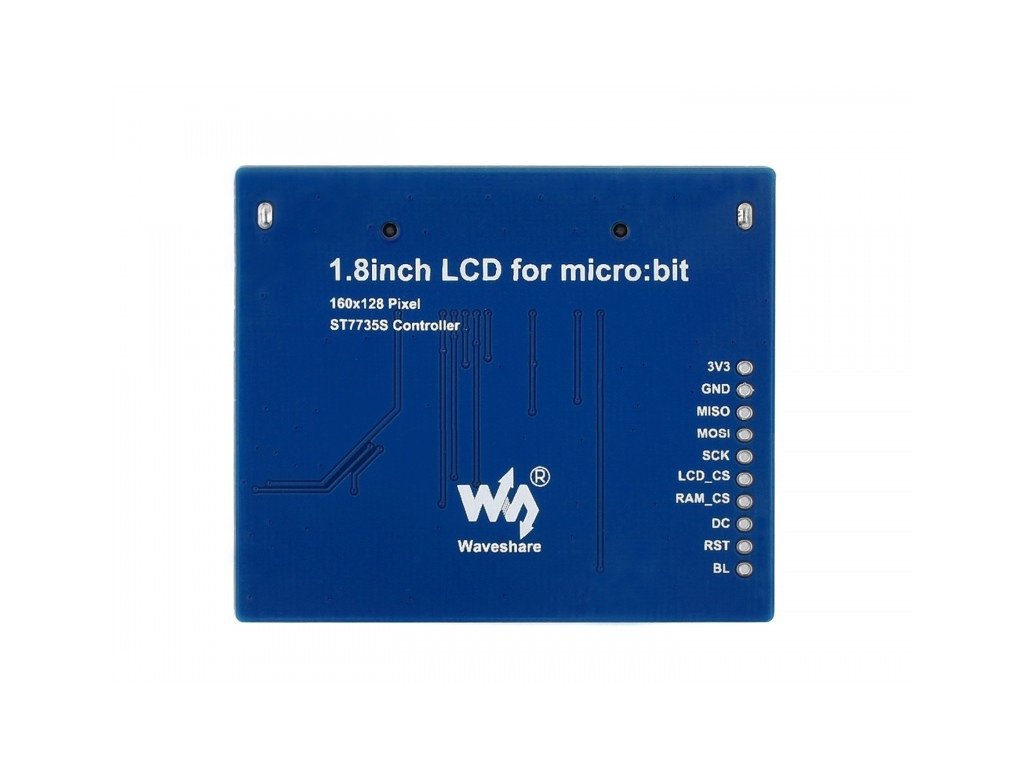

PIN MICRO:BIT PIN DESCRIPTION
3V3 3V3 Napájení VCC
GND GND 0 V
MISO P14 SPI data master input / slave output
MOSI P15 SPI data master output / slave input
SCK P13 SPI clock input
LCD_CS P16 LCD chip selection
RAM_CS P2 SRAM chip selection
DC P12 LCD data/command
RST P8 LCD reset
BL P1 LCD podsvětlení



TFT LCD displej programování

V prostředí makeCode stačí nainstalovat https://github.com/waveshare/PXT-WSLCD1in8 (odkaz vložíte do vyhledávání rozšíření v makecode a dáte Enter) a můžete začít programovat. Následující program je jednoduché demo pro zobrazení grafiky a údajů na TFT displeji. Pokud nebude program fungovat ve stávající verzi MakeCode (problém s pamětí), pak ho zkuste vytvořit ve verzi 4.0.18. Pokud chcete následující program editovat, tak zvolte Úpravy vpravo nahoře.

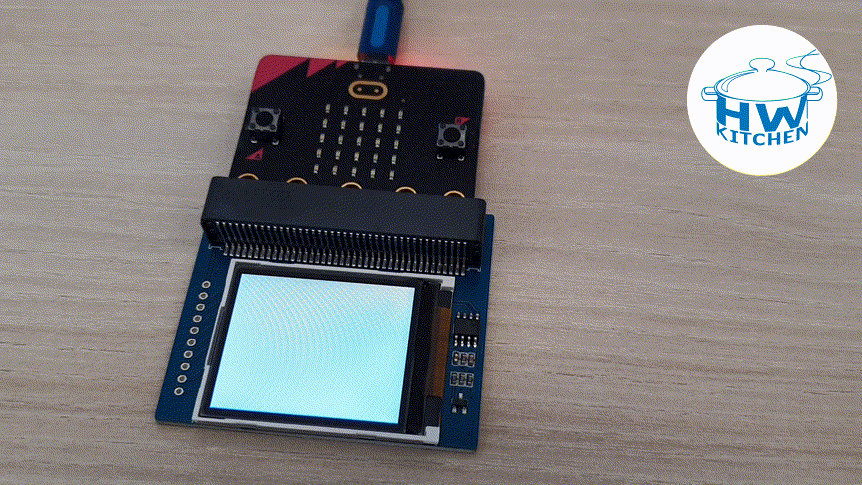

1-8-160x128-barevny-tft-lcd-displej-modul-pro-microbit-demo

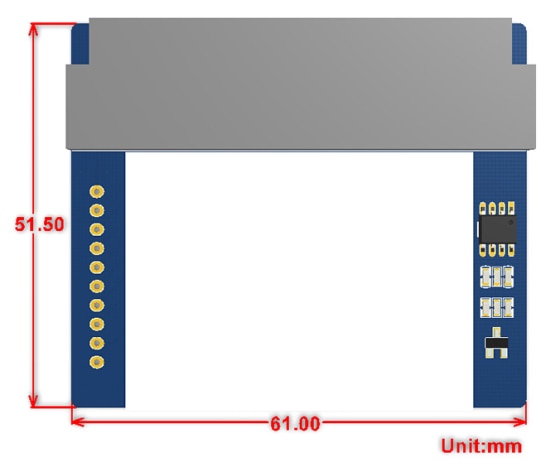

Rozměry displej modulu

1.8

Odkazy pro displej modul

Podobné produkty


  • Grafický displej OLED 0,96" 128x64 I2C bílý Kód: HW372
    Grafický displej OLED 0,96" 128x64 I2C bílý
    Skladem (>10 ks)

    Grafický displej OLED dokáže na malé ploše vysvítit mnoho informací. Vyznačuje se vysokým kontrastem, nízkou spotřebou a jednoduchým použitím s Arduinem.


    105 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Modul čtečka Micro SD/SDHC karet Kód: HW398
    Modul čtečka Micro SD/SDHC karet
    Skladem (>10 ks)

    Potřebujete ve vašem Arduino projektu ukládat data? S tímto elektronickým modulem využijete běžně dostupné Micro SD a SDHC karty pro ukládání dat přímo z vašeho Arduina. Modul je určen pro sběrnici SPI.


    27 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Modul čtečka SD karet Kód: HW401
    Modul čtečka SD karet
    Skladem (>10 ks)

    Potřebujete ve vašem Arduino projektu ukládat data? S tímto elektronickým modulem využijete běžně dostupné SD karty pro ukládání dat přímo z Arduino desky. Modul je určen pro sběrnici SPI.


    24 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  •
  • 2.8'' TFT Touch Shield V2.0 Kód: SE245
    2.8'' TFT Touch Shield V2.0
    Vyprodáno

    Barevný TFT Display Shield s rezistivní dotykovou vrstvou a podsvětlením! Nechybí zabudovaná čtečka micro SD paměťových karet. Kompatibilní s většinou Arduino desek.


    554 Kč
    Značka: Seeed Studio Záruka: 2 roky
  • 8x8 LED Matrix červená s MAX7219 - DIY Kit Kód: HW421
    8x8 LED Matrix červená s MAX7219 - DIY Kit
    Skladem (>10 ks)

    LED Matici 8 x 8 s řadičem využijete jako displej pro zobrazení pohyblivého textu, času nebo pro zobrazení jednoduché grafiky. Moduly lze kaskádově propojovat a jednoduše řídit z Arduina.


    65 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Dotykový barevný TFT LCD displej Shield 3.5" + Micro SD čtečka Kód: HW384
    Dotykový barevný TFT LCD displej Shield 3.5" + Micro SD čtečka
    Skladem (>10 ks)

    Vyzkoušejte si tento barevný LCD displej ve vašem Arduino projektu! Nejen že budete mít perfektní uživatelské rozhraní, ale váš projekt zaručeně získá pozornost. Ovládání dotykem, dotykový stylus součástí balení.


    549 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  •
  • PlanetX OLED grafický displej Novinka Kód: EF447
    PlanetX OLED grafický displej
    Skladem (>10 ks)

    Grafický displej PlanetX OLED dokáže na malé ploše vysvítit mnoho informací. Vyznačuje se vysokým kontrastem, nízkou spotřebou a snadným použitím s microbitem. Ideální pro zobrazení většího množství textu nebo čísel. Propojovací kablík je součástí balení.


    276 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • OLED grafický displej pro micro:bit Novinka Kód: EF472
    OLED grafický displej pro micro:bit
    Skladem (>10 ks)

    Grafický displej OLED pro microbit má vysoký kontrast, nízkou spotřebu a vyznačuje se snadným použitím s microbit. Ideální pro zobrazení většího množství textu nebo čísel. OLED displej je kompatibilní s rozšiřujícími deskami ELECFREAKS pro microbit. Propojovací kablíky součástí balení.


    250 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Octopus snímač vodní hladiny Kód: EF107
    Octopus snímač vodní hladiny
    Skladem (>10 ks)

    Snímač vodní hladiny Octopus je ideálním řešením pro váš projekt, kde potřebujete změřit hladinu vody. Ať už jde o přečerpávání vody, automatické zalévání nebo protipovodňové opatření s nastavitelným alarmem. Snímač má analogový výstup a je velmi citlivý.


    81 Kč

    Značka: ElecFreaks Záruka: 2 roky
Hmotnost 0.043 kg
Pracovní napětí 3,3 V
Rozlišení displeje 160 x 128
Velikost displeje 1,8 "
Typ obrazovky TFT LCD
Barevná hloubka 16 bitů (65536 barev)
Displej driver ST7735S
Datová sběrnice SPI
Rozměry (?) 61 x 51,5 mm

Buďte první, kdo napíše příspěvek k této položce.

Přidat komentář
Nevyplňujte toto pole:
Přidat hodnocení
5
0x
4
0x
3
2x
2
0x
1
0x
Nevyplňujte toto pole:
3
DF Avatar autora | 4.12.2023
Stejně jako podemnou kolega píše. Displej vykresluje velice pomalu. Rád bych se zaptal jestli existuje nějaká lepší alternativa pro mikrobit, např pro zobrazení času, či pohybující se objekt Děkuji Flégl
OH Avatar autora Oldřich Horáček (Administrátor) 5.12.2023
Dobrý den, displej není určený na zobrazování rychlejších změn nebo animací. Je spíše vhodný na vytvoření a zobrazení statické barevné grafiky a také pro základní výuku programování displeje. Pro zobrazení času využijte alfanumerický či OLED displej.
3
PH Avatar autora | 4.1.2023
Displej je velmi pomalý. Vykreslit jednoduchý tvar trvá i desítky vteřin. Rozhodně není možné vytvořit pohybující se objekt. Pokud vykreslíte text, už nezbyde paměť pro další program - MakeCode zahlásí chybu "program to big by xx bytes". Za mě zklamání :-(
OH Avatar autora Oldřich Horáček (Administrátor) 13.2.2023
Souhlasím, že displej není vhodný pro pohybující se obrázky. Displej se spíše hodí pro výuku zobrazování základních tvarů a textů na konkrétní pozici. To znamená je potřeba zadat parametry objektu, barvu a pak souřadnice. Pak se to vše pošle do paměti displeje, která se zobrazí. Chyba, kterou popisujete je způsobena nejnovější verzí makecode. Řešením je udělat program ve starší verzi makecode 4.0.18. Popis chyby a jak na to najdete zde: https://www.elecfreaks.com/learn-en/microbitKit/faq/faq-03.html#q-the-current-program-has-been-running-smoothly-in-previous-case-but-now-it-suddenly-fails-to-compile-and-download
