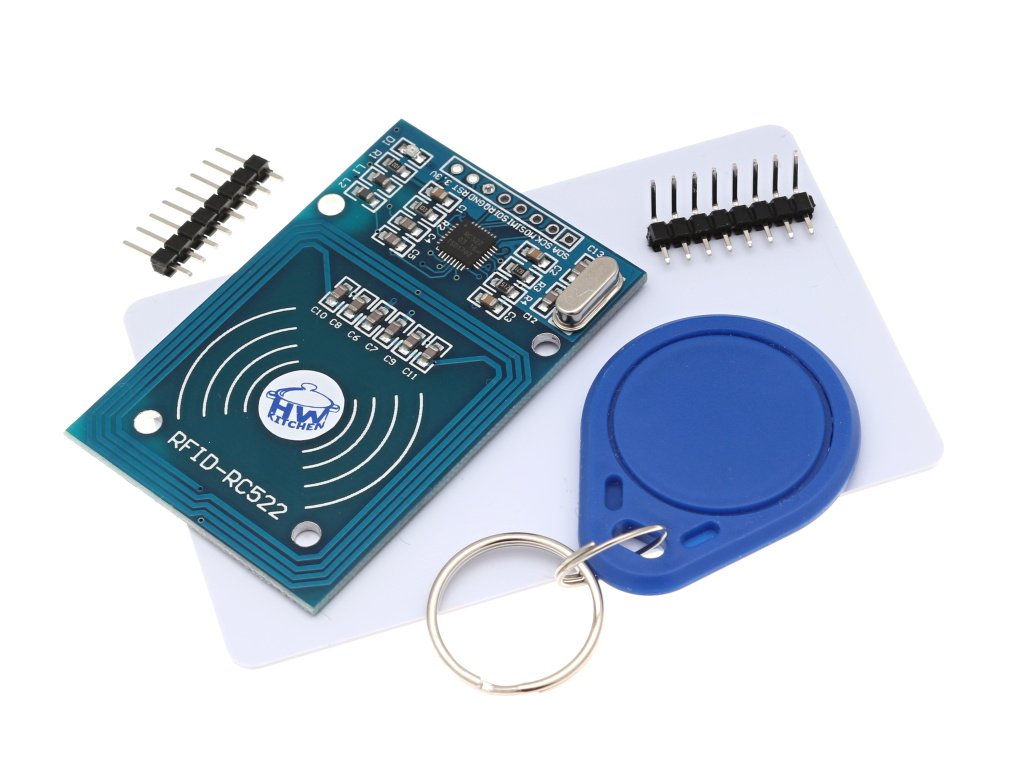

RC522 RFID čtečka + klíčenka a karta

Začni s bezkontaktní identifikací za pár minut

S modulem RC522 RFID čtečka s klíčenkou a kartou můžete velmi rychle rozběhnout bezkontaktní identifikaci ve svých projektech. Stačí připojit čtečku k Arduino nebo jinému mikrokontroléru a můžete číst unikátní ID z přiložené RFID karty a RFID klíčenky – vhodné pro jednoduché přihlašování, otevírání zámků nebo evidenci docházky.

Modul je ideální pro školní výuku i domácí bastlení, protože umožní žákům a studentům pochopit princip RFID technologií na praktických příkladech. Snadno si tak vytvoříte přístupový systém, jednoduchý „čipový zámek“ nebo třeba evidenci docházky na kroužcích a projektech – vše srozumitelně, názorně a za velmi dostupnou cenu.

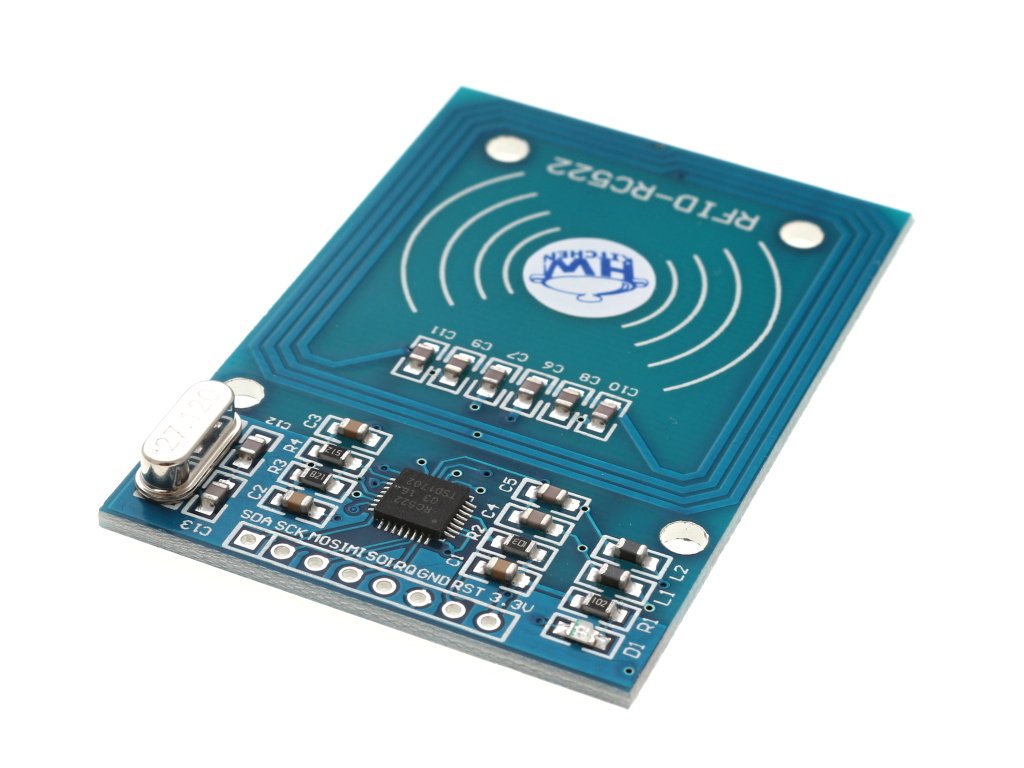

Modul RFID čtečka, postavený na čipu RC522, vám zabezpečí váš projekt pomocí klíčenky nebo karty. Stačí přiložit k modulu a může proběhnout identifikace. Elektronický modul použijete v řadě projektů jako jsou identifikační a přístupové systémy, otevírání dveří nebo vrat, odemykání počítače a podobně.

Vlastnosti RC522 RFID čtečky

• Kompletní RFID sada – modul RC522, RFID karta i RFID klíčenka v jednom balení, ideální pro první experimenty.
• Bezkontaktní identifikace – čtení unikátního ID z karty a klíčenky pro přihlašování, docházku nebo přístupové systémy.
• Snadné propojení s Arduino – komunikace přes rozhraní SPI, podpora běžně dostupných knihoven pro Arduino.
• Vhodné pro výuku – žáci a studenti si prakticky vyzkouší, jak funguje RFID technologie a autentizace v praxi.
• Nízká cena a jednoduché použití – skvělé pro školní projekty, kroužky i domácí bastlení.
• Kompaktní provedení modulu – dobře se vejde na breadboard, do krabičky nebo prototypové desky.
• Možnost rozšíření – snadno doplníte o relé, zámek, servo nebo další aktuátory pro reálné přístupové systémy.

Jak funguje RFID čtení na modulu RC522

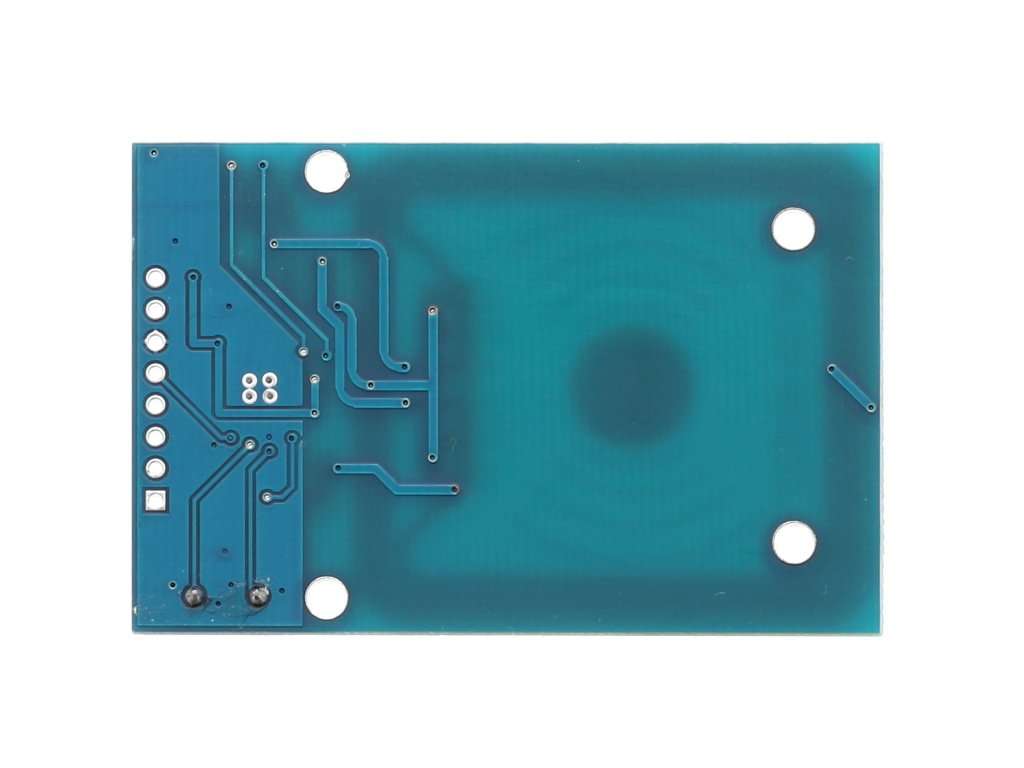

Modul RC522 pracuje na principu RFID komunikace na frekvenci 13,56 MHz. Na desce je cívka (anténa), která vytváří elektromagnetické pole. Jakmile do blízkosti přiložíte RFID kartu nebo klíčenku, jejich vestavěný čip a cívka se tímto polem napájí – není potřeba žádná baterie v kartě.

RFID čip pak začne odpovídat na dotazy čtečky:

• čtečka pošle do prostoru zakódovaný signál,
• karta/klíčenka tento signál přijme, zpracuje a
• modulací elektromagnetického pole (změnou zátěže cívky) vrátí zpět svou odpověď – typicky unikátní identifikátor (UID) a další data.

Řadič RC522 tyto změny vyhodnotí, převede na digitální data a předá je dále mikrokontroléru (např. Arduino) přes SPI rozhraní. Díky tomu může mikrokontrolér snadno zjistit, která karta nebo klíčenka byla přiložena, a podle toho provést požadovanou akci – povolit vstup, zapsat docházku, odemknout zámek apod.

Příklad zapojení RFID čtečky k Arduinu

Pro snadné připojení čtečky k desce Arduino využijte pin lišty (rovná a úhlová), které jsou součástí balení.
