BitBoard hravá klávesnice pro zvídavé děti

S BitBoard uděláte klávesnici skoro ze všeho!

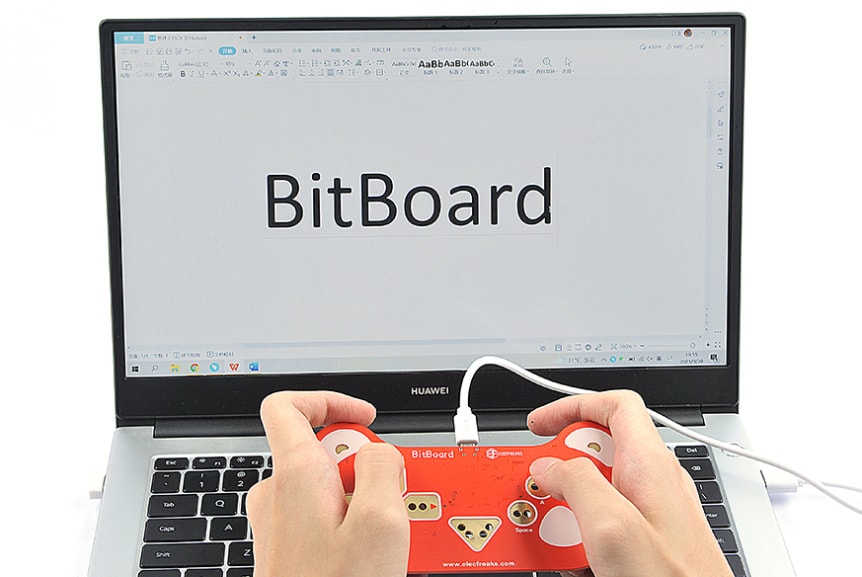

Představte si, že máte řešení, jak vytáhnout tlačítka z klávesnice vašeho počítače a dát jim zcela jinou podobu! To řešení se jmenuje BitBoard a místo tlačítek si můžete představit cokoliv, co jen trochu dokáže vést elektrický proud. Můžete tak sestavit třeba piano, kde se hraje na kusy ovoce a nebo hru, která se ovládá dotykem částí obrázku.

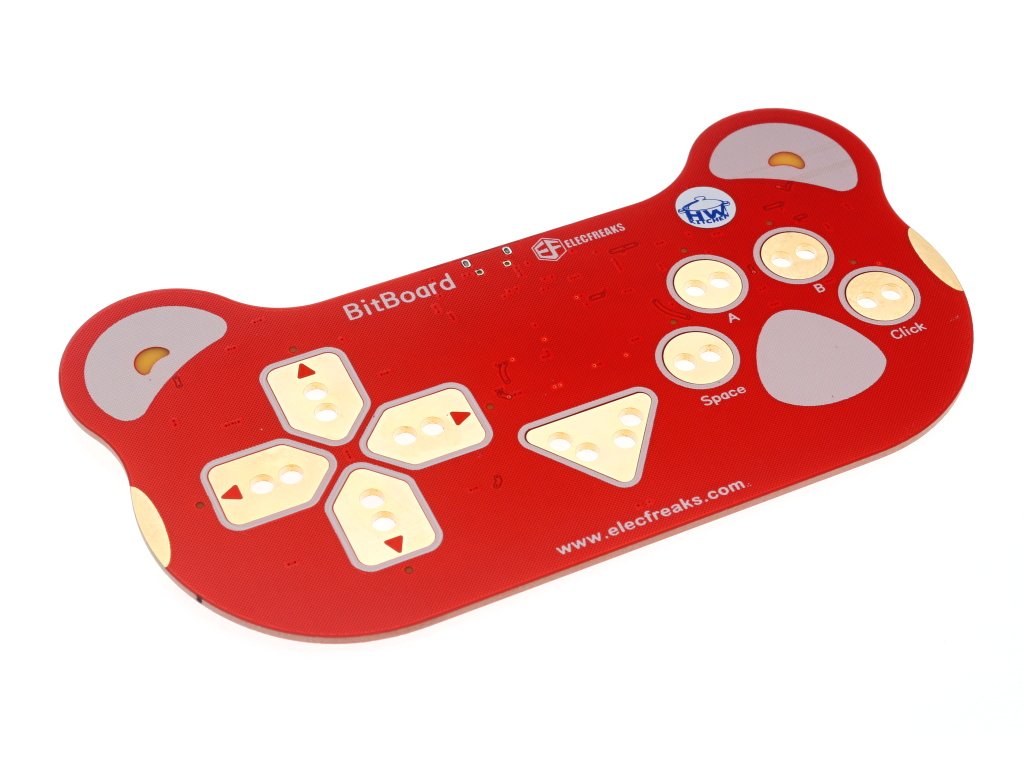

Na desce BitBoard je k dispozici 9 připojovacích plošek. 8 z nich můžete použít ve vašem projektu a přiřadit jim konkrétní funkce. Prostřední ploška je společná a slouží pro uzavření elektrického obvodu, aby se to v počítači projevilo stejně, jakoby někdo zmáčkl tlačítko na klávesnici. Aktivace vstupu je indikována LED a to slouží pro snadnou kontrolu.

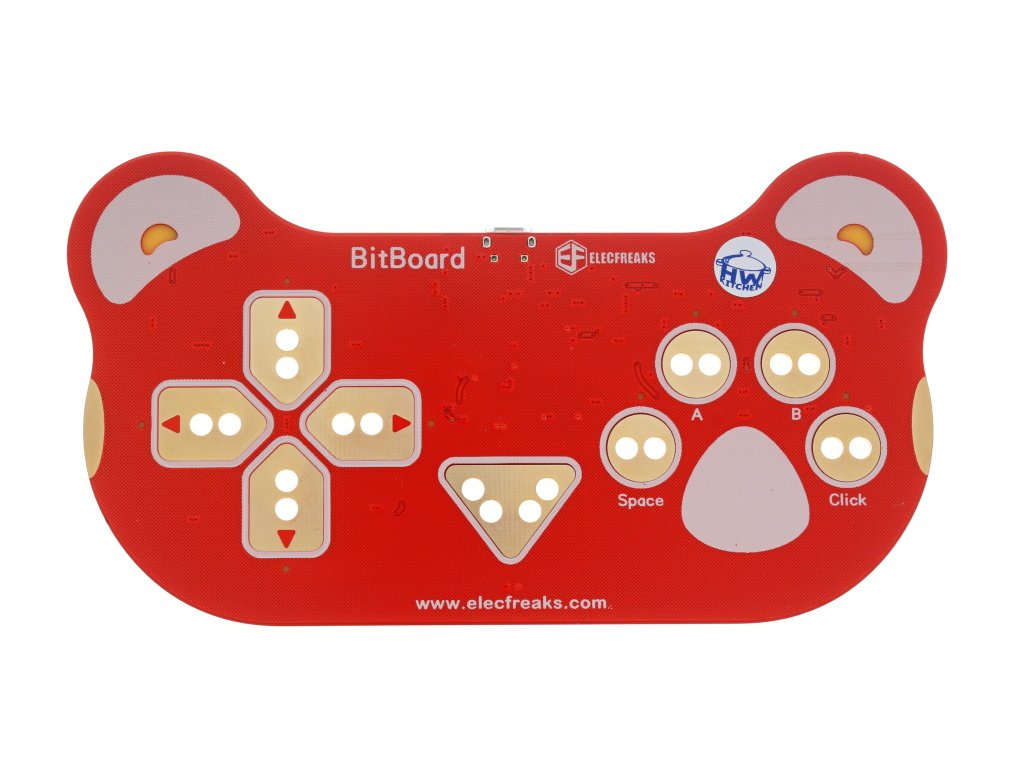

BitBoard má následující plošky pro připojení vodičů:

• Šipky nahoru, dolu, doprava a doleva
• Mezerník
• Klávesa A
• Klávesa B
• Kliknutí myší
• Společná svorka

Elektrický proud vedený banánem

Aktivaci tlačítek můžete vyzkoušet pouhým dotykem společné plošky a kontaktu pro nějakou klávesu. Rozsvítí se LED a v počítači se to hned projeví, jakoby byla zmáčknuta klávesa na klávesnici. Brzy zjistíte, že do elektrického obvodu můžete připojit třeba vaše oblíbené ovoce nebo jiný předmět, který alespoň částečně vede elektrický proud.

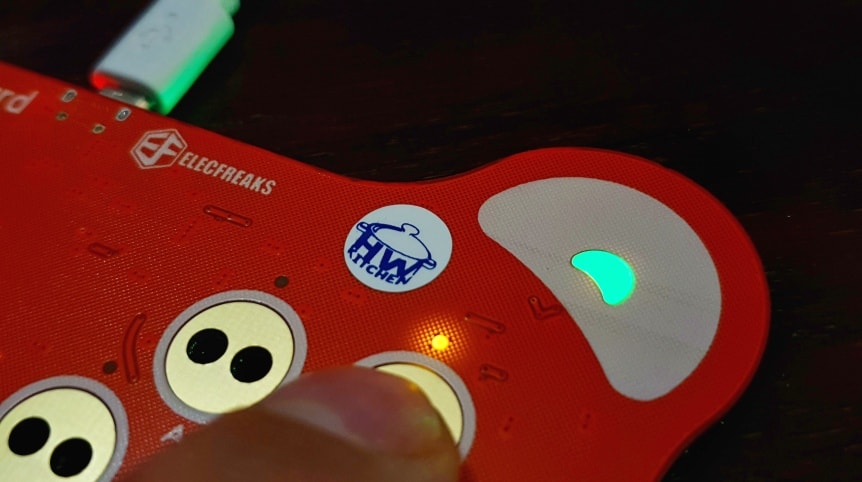

Aktivace vstupu s indikací LED

Každý z osmi vstupů je doplněn indikací LED, která je umístěná poblíž každého připojovacího bodu. Vstupy kláves A a B mají navíc efektní LED indikaci v "uších" klávesnice BitBoard. Stisk těchto kláves rozsvítí červenou a zelenou LED.

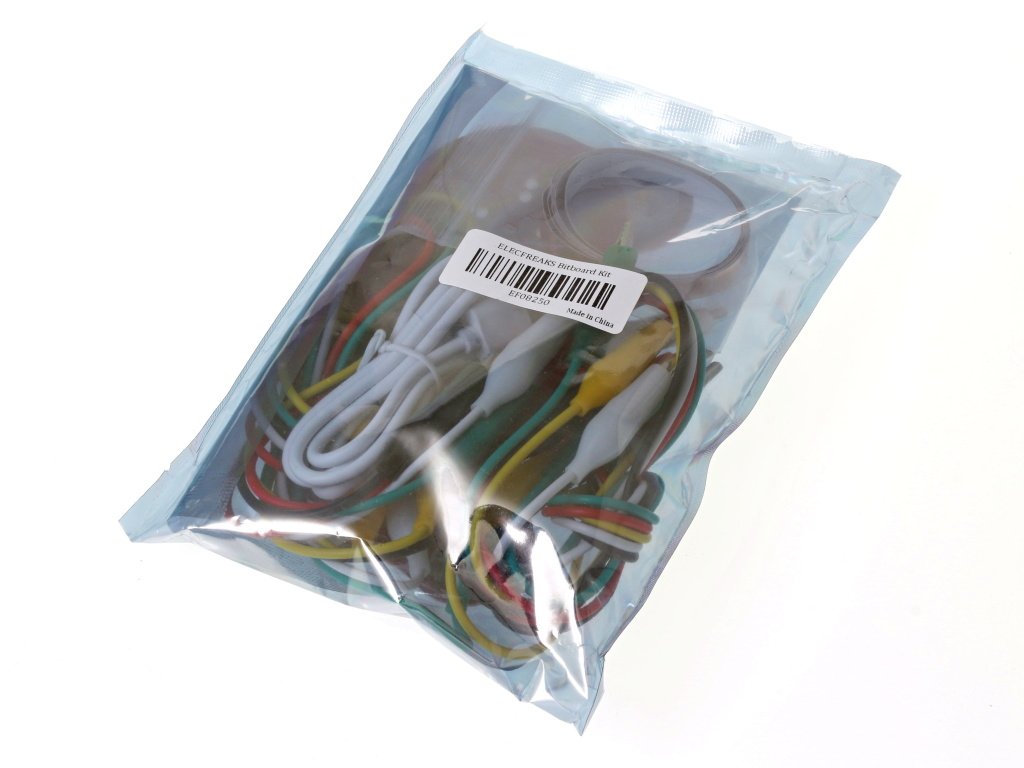

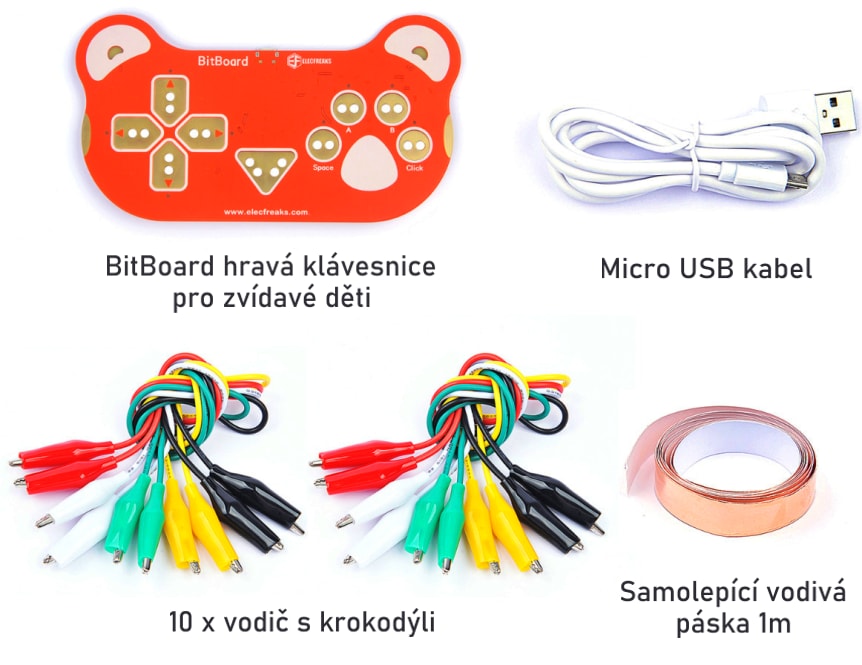

Součásti balení BitBoard a vytvoření obvodu

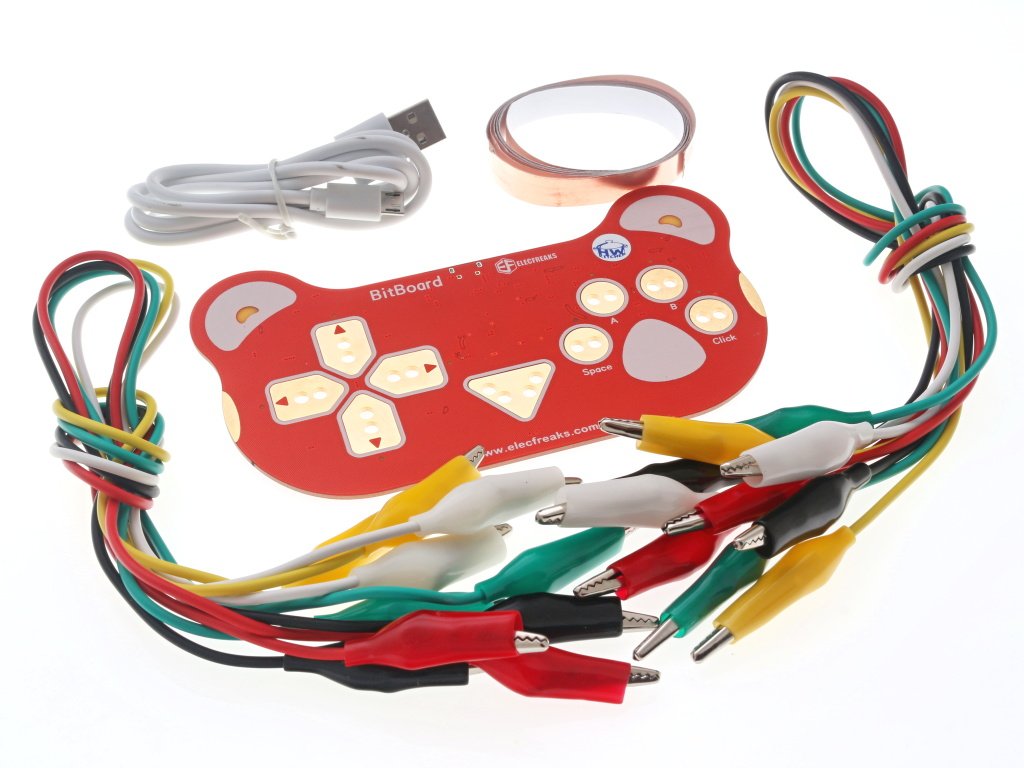

Součástí balení stavebnice je vše, co budete potřebovat pro vytvoření vlastní hravé klávesnice, piana nebo projektu. Propojení s počítačem zajišťuje ohebný USB kabel s délkou 1 m. Napojení vašich kláves na desku BitBoard realizujete pomocí vodičů s krokodýli, každý má délku 50 cm. Pokud nejsou vybrané předměty pro realizaci kláves dostatečně vodivé, tak na ně můžete nalepit měděnou samolepící pásku, která je součástí balení. S touto páskou můžete pohodlně přidat klávesy vašeho piana rovnou na stůl. Páska v balení má délku 1 m a šířku 1 cm. Káblík od společné svorky můžete držet ve druhé ruce, ale úplně postačí, když si krokodýla dáte pod pásek u hodinek nebo na něj položíte ruku.

BitBoard - jak na programování

Pokud si chcete naprogramovat hru nebo třeba klavír, pak to můžete udělat například v programovacím prostředí Scratch nebo mBlock5. Grafické programování je velmi intuitivní a tím pádem jednoduché. Vytvoříte si jednoduchý program, jak má počítač na zmáčknutí konkrétních kláves reagovat. Tady je demo příklad pro piano s BitBoard! Program pro mBlock5 je v odkazech.

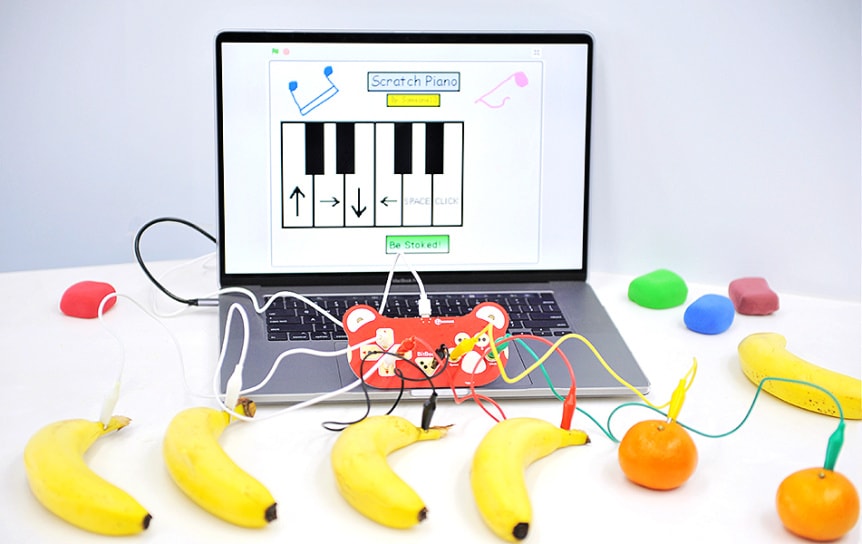

Vytvořte si ovocné piano

Výsledná podoba piana už závisí jen na vaší představivosti. Vezměte 8 kousků ovoce a nebo to, co máte zrovna po ruce a vytvořte si hudební nástroj podle vašich představ. Ovocný klavír se dobře realizuje například s banány, protože jejich stopky se dají dobře použít jako konektory pro krokodýly :). Při svých pokusech s BitBoard se nemusíte omezit jen na tóny klavíru, ale můžete klávesám přiřadit i zvuky zvířat nebo cokoliv vás napadne.

Vyzkoušejte hru ovládanou z modelíny

V programu mBlock jednoduše vytvoříte také hru, kterou pak můžete ovládat podle libosti. Třeba klávesami z plastelíny.

Odkazy pro BitBoard hravou klávesnici

• Demo program pro piano v mBlock5
