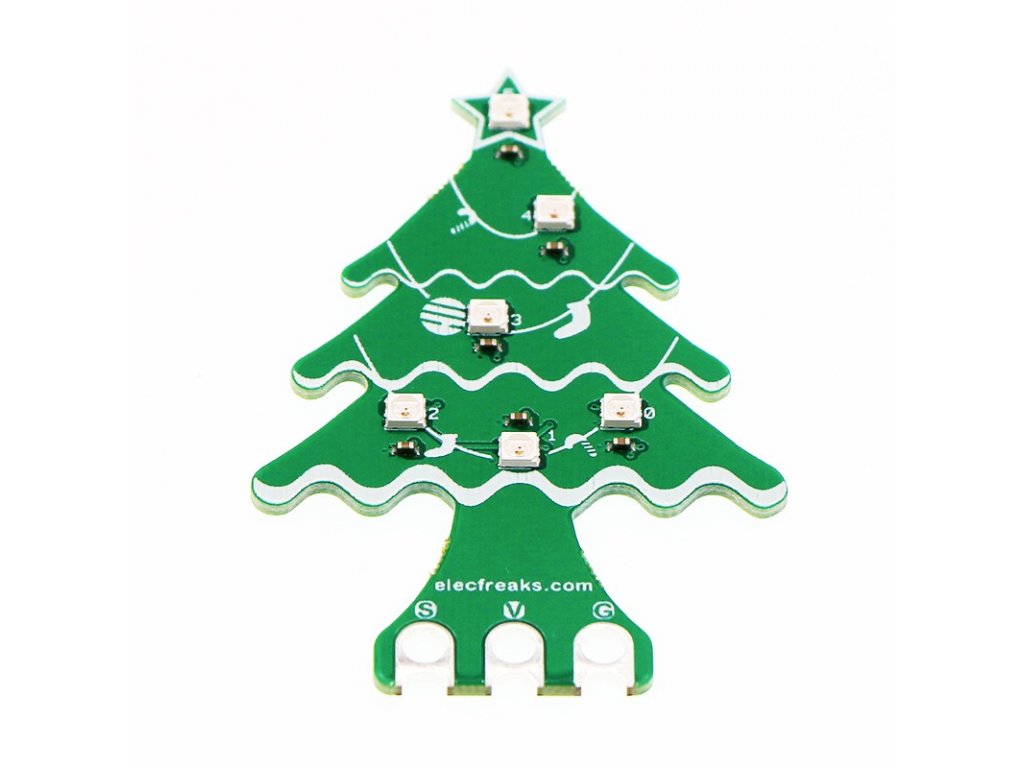

RGB LED vánoční stromek pro micro:bit

Neohodnoceno


Duhový vánoční stromek se šesti programovatelnými RGB LED pomůže umocnit kouzelnou atmosféru Vánoc a ještě si u tvoření této nezvyklé dekorace zaprogramujete!

Dostupnost Skladem (> 5 ks)
Můžeme doručit do
21.1.2019
139 Kč
115 Kč bez DPH

Kód produktu EF57
Značka ElecFreaks
Webová stránka značky elecfreaks.com
Kategorie Micro:bit moduly
Záruka 2 roky


Kouzlo Vánoc s microbitem

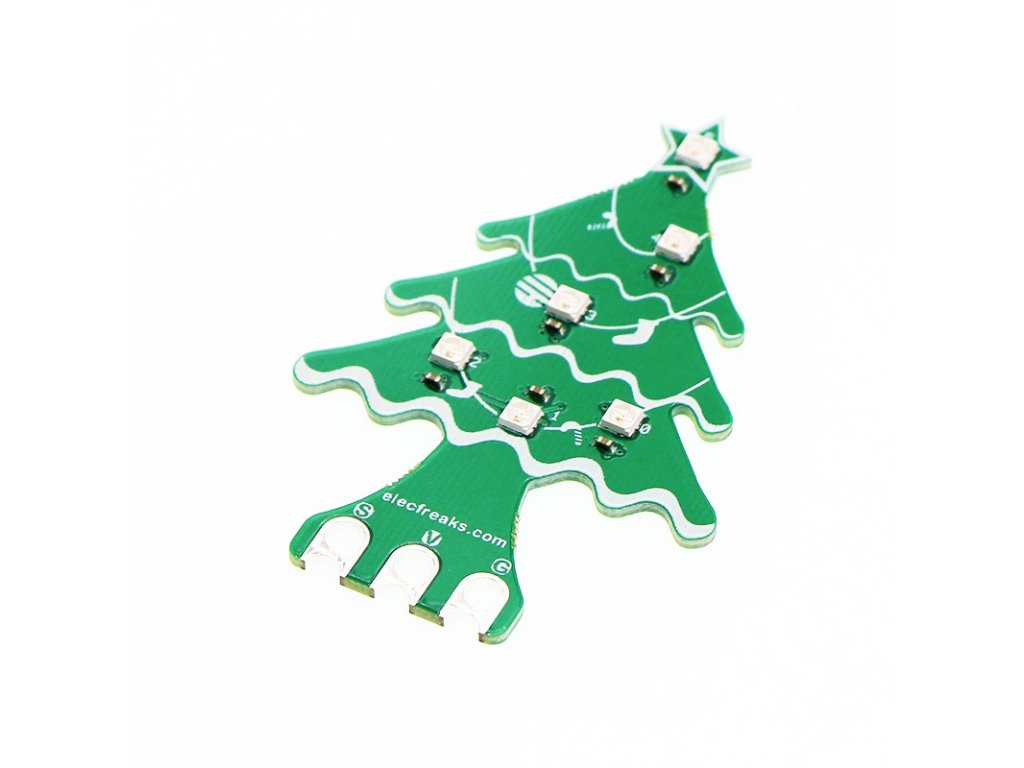

Kdo by si nechtěl užít kouzelné Vánoce s netradiční duhovou dekorací, kterou si přizpůsobí podle vlastních požadavků? Tuto možnost nabízí RGB LED vánoční stromek stvořený pro řídící desku micro:bit. Stromeček je osazený 6 RGB LED NeoPixel, které dokáží zářit všemi barvami a dají se velmi jednoduše ovládat.Tuto vánoční dekoraci si můžete barevně přizpůsobit vlastním programem a vytvořit například vánoční stromek, co bliká v barvách duhy!

RGB LED vánoční stromek pro micro:bit dekorace

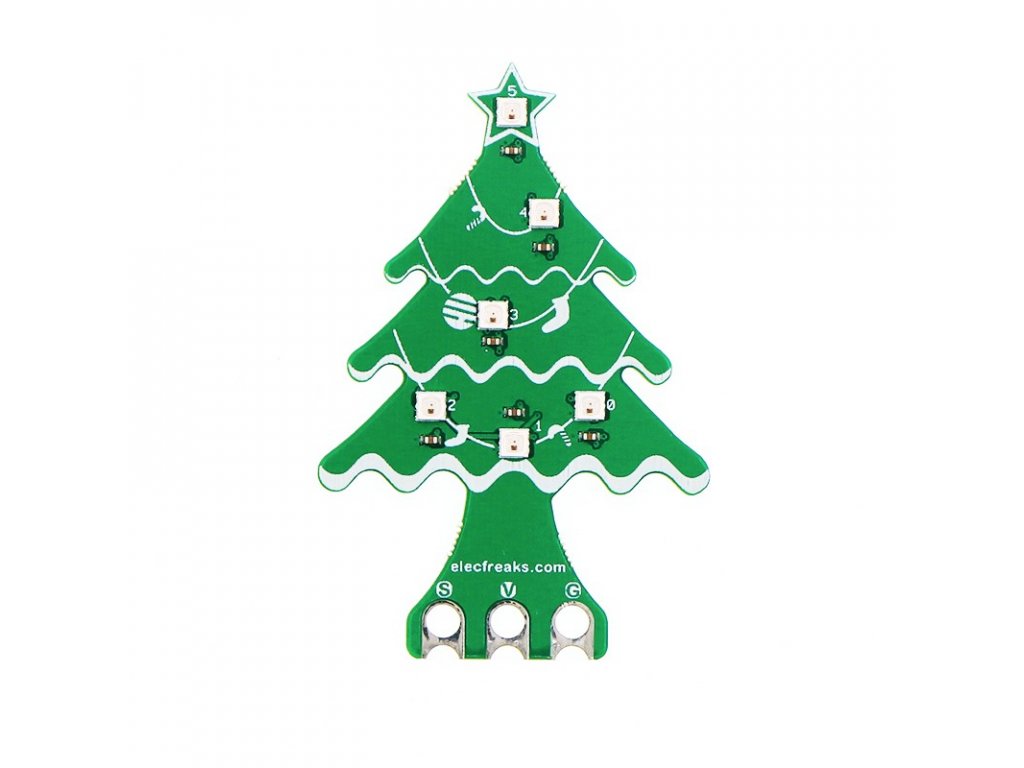

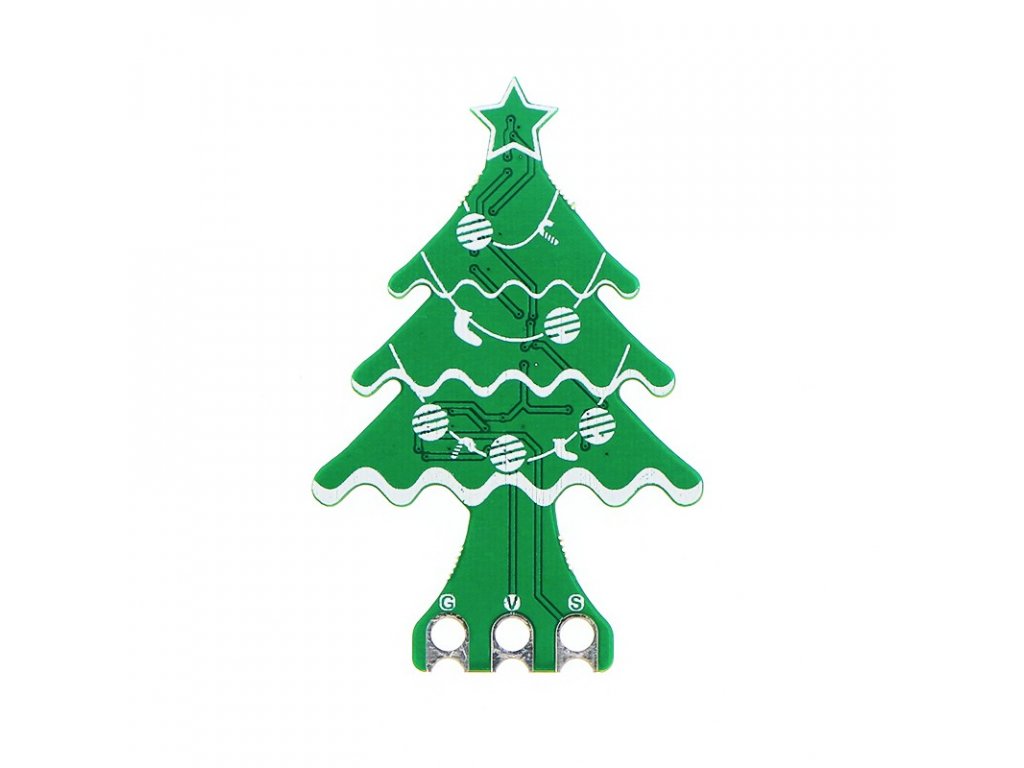

Vánoční stromek má ve spodní části 3 otvory pro připojení napájení a řídícího signálu z desky microbit. Propojení s mikrobit realizujete pohodlně pomocí vodičů s krokodýly, které do otvorů pěkně pasují a po připojení fungují také jako malý stojánek na stromek

Propojení stromku s micro:bit

Pro připojení vločky k desce microbit je výhodné požít vodiče s krokodýli, pak je propojení velmi snadné.

Černý krokodýl připojte na pin GND desky micro:bit a druhý konec vodiče s krokodýlem na pin G sněhové vločky.

Červený krokodýl připojte na pin 3V desky micro:bit a druhý konec vodiče s krokodýlem na pin V sněhové vločky.

Žlutý krokodýl připojte na pin 1 desky micro:bit a druhý konec vodiče s krokodýlem na pin S sněhové vločky.

Otvory pro připojení vodičů na stromečku jsou pocínované. Můžete tak jednoduše připájet i delší vodiče a připojit stromek pomocí některého z rozšiřujících modulů pro microbit.

RGB LED vánoční stromek pro micro:bit - zapojení



PROGRAMOVÁNÍ MICRO:BIT

Krok 1

Nejprve si zapněte online programovací prostředí pro microbit.

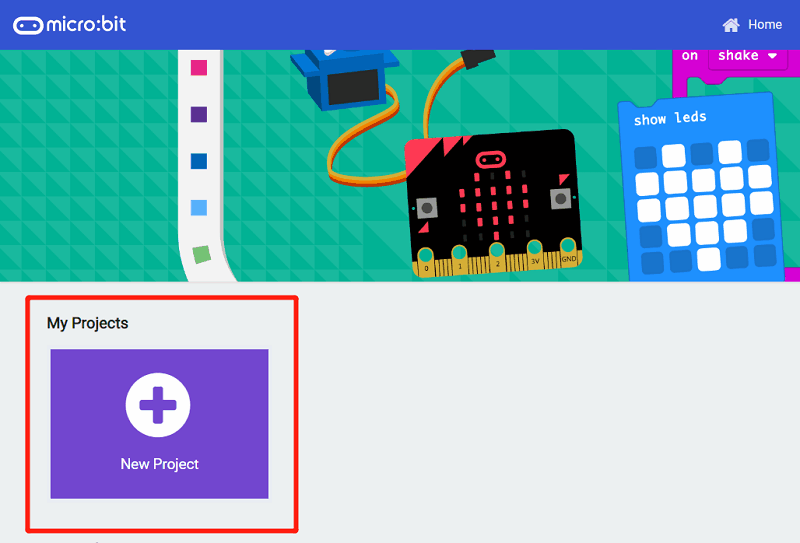

Kliknete na "New Project" a založte nový projekt pro micro:bit.

Založení nového projektu pro programování micro:bit

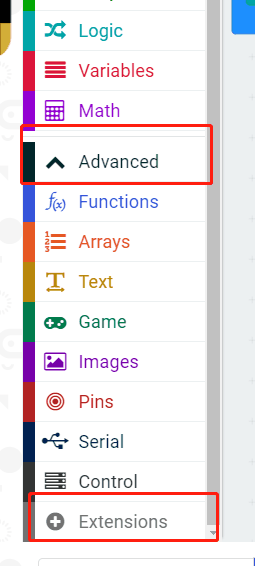

Klikněte na záložku "Advanced" pro další bloky a pak klikněte na "Extensions" na konci celého sloupce.

Výběr nového rozšíření - programování micro:bit

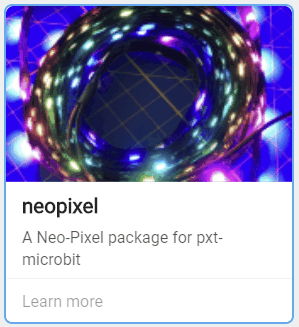

Po kliknutí na "Extensions" napište do vyhledávání "neopixel" a vyhledané rozšíření nainstalujte.

Programování microbit - rozšíření NeoPixel

Krok 2

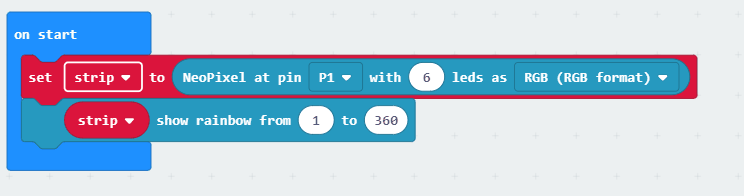

V tomto kroku nastavíme, co má microbit vykonat při startu. Vytvoříme proměnnou "strip" a přiřadíme jí 6 NeoPixel LEDek na portu 1.

Programování NeoPixel - při startu

Krok 3

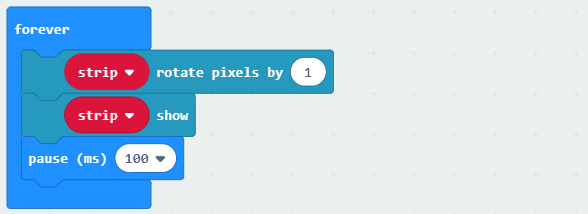

Do smyčky opakuj dokola dáme rotaci LED o jednu a pak necháme LEDky rozsvítit.

Programování NeoPixel - opakuj dokola

Zde najdete celý program pro duhový vánoční stromek. Můžete ho různě upravovat nebo doplňovat o nové funkce například v závislosti na zmáčknutí tlačítek A a B.

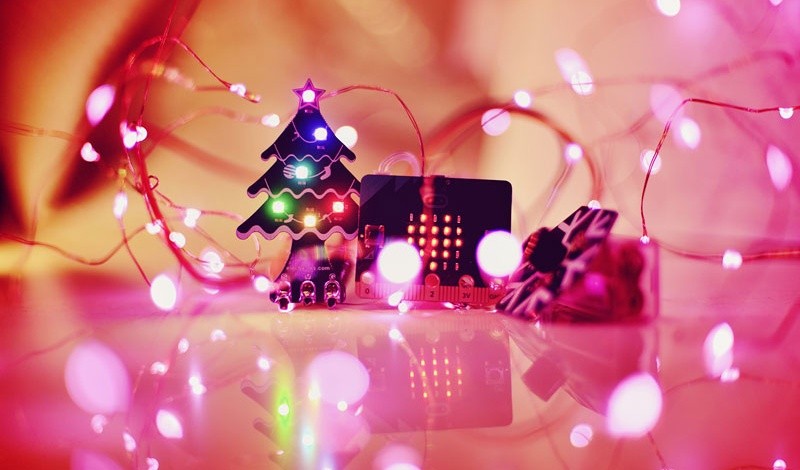

Pokud jste postupovali správně, pak výsledek bude vypadat takto:

rgb-led-vanocni-stromek-pro-microbit

odkazy pro RGB Vánoční stromek

Podobné produkty

Hmotnost 0.007 kg
Rozměry 76 x 50 mm
Napájecí napětí 3,3 ÷ 5 V
