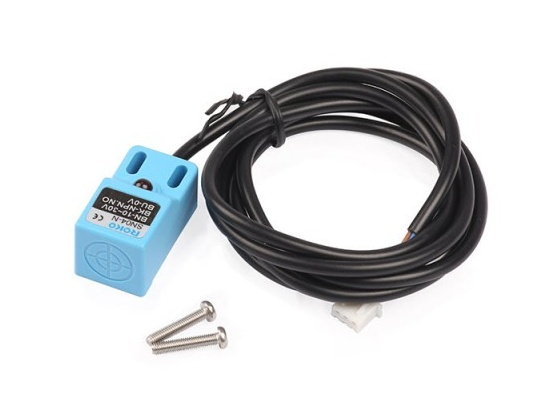

Snímač přiblížení kovu



Snímač bezkontaktně detekuje přiblížení elektricky vodivých předmětů na vzdálenost 4 mm.

Dostupnost Skladem (3 ks)
Můžeme doručit do
17.6.2021
109 Kč
90 Kč bez DPH

Kód produktu MAK122
Značka Makeblock Education
Webová stránka značky education.makeblock.com/
Kategorie Vzdálenost
Záruka 2 roky


Jednoduchá detekce kovů

Snímač dokáže spolehlivě rozpoznat přiblížení kovového předmětu a přesně tak detekovat například pohyb, natočení, dorazy, limitní posuv apod. Využití tak najde v růtných robotech, 3D tiskárnách nebo plotterech, dveřních mechanismech nebo závorách.

Snímač přiblížení ke kovu

Hlavní výhodou indukčního snímače přiblížení je schopnost bezchybně a dlouhodobě pracovat v prašném nebo jinak znečištěném prostředí. Velká odolnost proti nepříznivým okolním podmínkám, jako jsou prach, olej, voda apod. jsou jeho jasnou předností. Použití je také velmi jednoduché, protože není potřeba moc řešit protistranu snímače. Stačí, když je z kovového materiálu. Nemusíte řešit umístění magnetu (při použití jazýčkového relé) nebo specifický tvar mechaniky, aby došlo k sepnutí spínače (při použití mikrospínače).

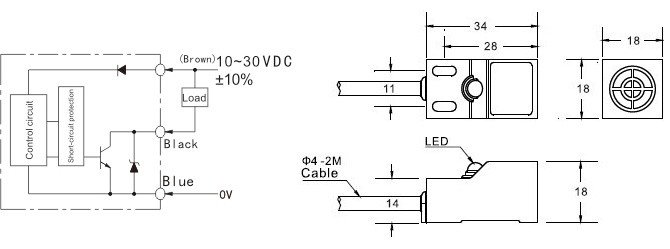

Schéma zapojení a rozměry snímače

Snímač přiblížení ke kovu - zapojení a rozměry

Připojení snímače přiblížení

  • Hnědý (BN) - Připojte napětí zdroje 10 ÷ 30 V DC a "+" pól zátěže (Load).
  • Černý (BK) - Tento signál je výstup snímače (kolektor tranzistoru NPN). Připojte "-" pól zátěže.
  • Modrý (BU) - Připojte napětí zdroje 0 V.

Konektor snímače pasuje na běžnou pin lištu s roztečí 2,54 mm.

Snímačem můžete ovládat žárovku, relé, solenoid, motorek, nebo ho připojit do Arduino desky na logický vstup pro další vyhodnocení. Pokud budete signál ze snímače připojovat do Arduino desky, nezapomeňte na připojení ochranné diody, aby se větší napětí zdroje nedostalo na vstup desky. Katodu zapojíte na výstup snímače a anodu na digitální vstup Arduina.

Snímač je schopen pracovat i přes nekovový tenký materiál, například plastový kryt přístroje.

Podobné produkty


  • Ultrazvukový měřič vzdálenosti HC-SR04 Kód: HW375
    Ultrazvukový měřič vzdálenosti HC-SR04
    Skladem (> 10)

    Ultrazvukový měřič vzdálenosti HC-SR04 vhodný k Arduinu pro bezkontaktní měření vzdálenosti od 2 cm až do 4 m. Vysoká přesnost a malá spotřeba.


    45 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Držák pro měřič vzdálenosti HC-SR04 se snímačem Kód: HW376
    Držák pro měřič vzdálenosti HC-SR04
    Skladem (> 10)

    Praktický držák pro ultrazvukový měřič vzdálenosti HC-SR04. Vhodný pro připevnění snímače na robota, co snímá překážky. Umožňuje také uchycení na servo motorek nebo konstrukci v Arduino projektu. Měřič vzdálenosti není součástí balení. Držák může být v jiné barvě než na obrázku.


    15 Kč

    Značka: HWKITCHEN Záruka: 2 roky
Hmotnost 0.038 kg
Napájecí napětí 10 ÷ 30 V DC
Proudová spotřeba < 8 mA
Detekční vzdálenost 4 mm
Hystereze Max 10 % z detekované vzdálenosti
Výstupní proud max 200 mA
Indikátor funkce Červená LED
Materiál snímače ABS / PE
Délka kabelu 110 mm
Připojovací konektor JST XH 2,5 mm, 3 piny
Pracovní teplota -25 °C ÷ +70 °C
Okolní vlhkost 35 ÷ 95 % RH
Stupeň krytí IP67
Rozměry 18 x 18 x 35 mm
