Snímač zvuku s vysokou citlivostí



Velmi citlivý snímač zvuku ideální do projektů jako jsou alarmy, domácí automatizace nebo například barevná hudba s LED páskem. Analogový i digitální výstup!

Dostupnost Skladem (>10 ks)
Můžeme doručit do
13.11.2024
23 Kč
19 Kč bez DPH

Kód produktu HW365
Značka HWKITCHEN
Webová stránka značky hwkitchen.cz
Kategorie Elektronické moduly
Záruka 2 roky


Ucho pro vaše Arduino

Elektronický modul s citlivým elektretovým mikrofonem může sloužit jako ucho vašeho Arduino projektu. Hodí se do všech Arduino projektů, kde potřebujete vyhodnocovat přítomnost nebo naopak absenci určitých zvuků. Podle výsledků vyhodnocení analogové úrovně zvuku pak může Arduino provést určitou akci. Například spustit alarm, rozsvítit světlo, upravit chování robota nebo změnit barvu a intenzitu světla LED pásku.

Senzor zvuku je postaven na zesilovači LM393 a citlivém elektretovém mikrofonu. Jeho výstupem je analogová hodnota úrovně zvuku (AO), ale také digitální výstup (DO), který se aktivuje (do +5 VDC) při přesáhnutí nastavené úrovně zvuku. Pro nastavení slouží malý více otáčkový potenciometr, který zajišťuje přesné nastavení kontrolované úrovně zvuku.

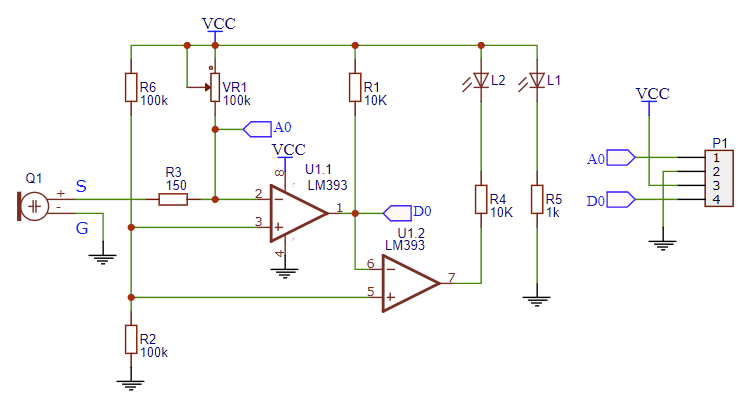

Snímač zvuku s vysokou citlivostí schéma

Na desce jsou také dvě indikační LED. Jedna indikuje přítomnost napájecího napětí a druhá aktivaci výstupu DO při překročení nastavené úrovně zvuku.

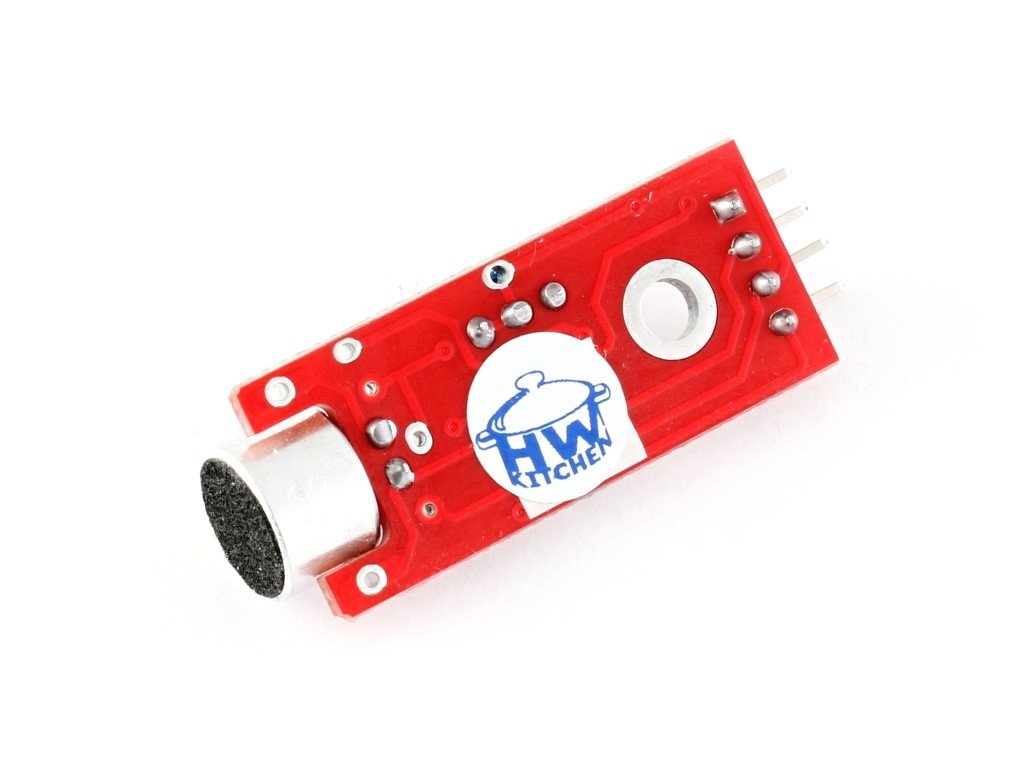

Modul obsahuje i montážní otvor o průměru 3 mm, který slouží pro snadné upevnění například v krabičce vašeho Arduino zařízení.

Připojení k Arduinu je jednoduché

Signály "G" a "+" slouží pro připojení napájení 5 V. "G" připojte na GND a "+" na napájecí napětí +5 V DC. Signál "AO" připojte na analogový vstup Arduina, signál "DO" připojte na digitální vstup Arduina.

Odkazy pro snímač zvuku

Podobné produkty


  • Me snímač zvuku Kód: MAK120
    Me snímač zvuku
    Skladem (10 ks)

    Tento malý zvukový moduly nasadí uši vašemu robotovi nebo Arduino projektu!


    167 Kč

    Značka: Makeblock Education Záruka: 2 roky
  • mBot Add-on Pack - interaktivní světlo a zvuk - Robot následující světlo 1 Kód: MAK218
    mBot Add-on Pack - interaktivní světlo a zvuk
    Skladem (10 ks)

    Naučte svého robota reagovat na světlo a zvuk! Pomocí tohoto kitu můžete vašeho mBota proměnit hned třemi způsoby!


    765 Kč

    Značka: Makeblock Education Záruka: 2 roky
  • Octopus zvukový senzor Kód: EF118
    Octopus zvukový senzor
    Skladem (>10 ks)

    Potřebujete v projektu měřit hlučnost okolíOctopus analogový zvukový senzor je pro to jako stvořený! Kompaktní modul je osazen elektretovým mikrofonem, který vás překvapí svou citlivostí.


    68 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • PlanetX zvukový senzor Novinka Kód: EF494
    PlanetX zvukový senzor
    Skladem (6 ks)

    PlanetX zvukový senzor změří jednoduše hlučnost okolí ve vašem microbit projektu. Propojovací kablík 20 cm s konektory RJ11 je součástí balení.


    164 Kč

    Značka: ElecFreaks Záruka: 2 roky
Hmotnost 0.005 kg
Napájecí napětí 5 V DC
Frekvence mikrofonu 16 ÷ 20 KHz
Typ výstupního signálu (?) Analogový 0 ÷ 5 V DC
Signál při překročení nastavené úrovně zvuku (?) Digitální 0 / 5 V DC
LED Indikace napájení a digitálního výstupu DO
Průměr montážního otvoru 3 mm
Rozměry (?) 35 x 15 x 14 mm
Přidat komentář
Nevyplňujte toto pole:
JM Avatar autora Výstup 27.5.2021 07:18
Dobrý den, bude senzor fungovat přímo s připojenou LED žárovkou?
Odpovědět
OH Avatar autora Výstup 27.5.2021 08:52
Výstup D0 je navržen spíše pro další zpracování v Arduinu a podobně. I když do logické 0 dá cca 5mA, což by pro rozsvícení LED stačilo, musel byste ten výstup invertovat třeba tranzistorem, aby se při detekci zvuku LED rozsvítila.
