Popis
Napájej projekty energií ze slunce – jednoduše a bezpečně

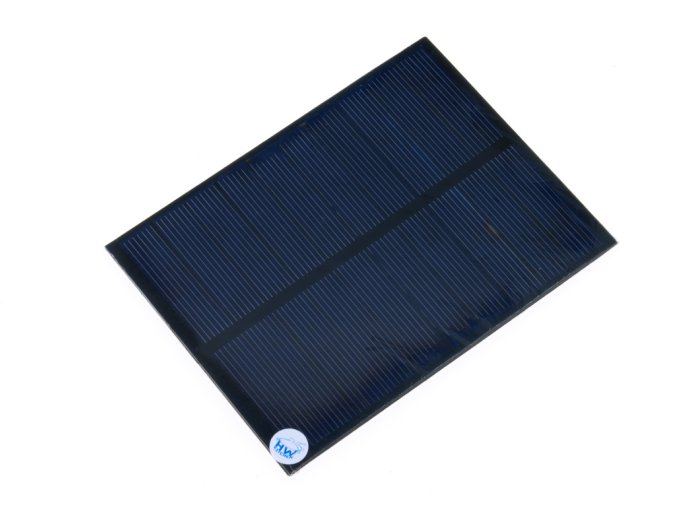

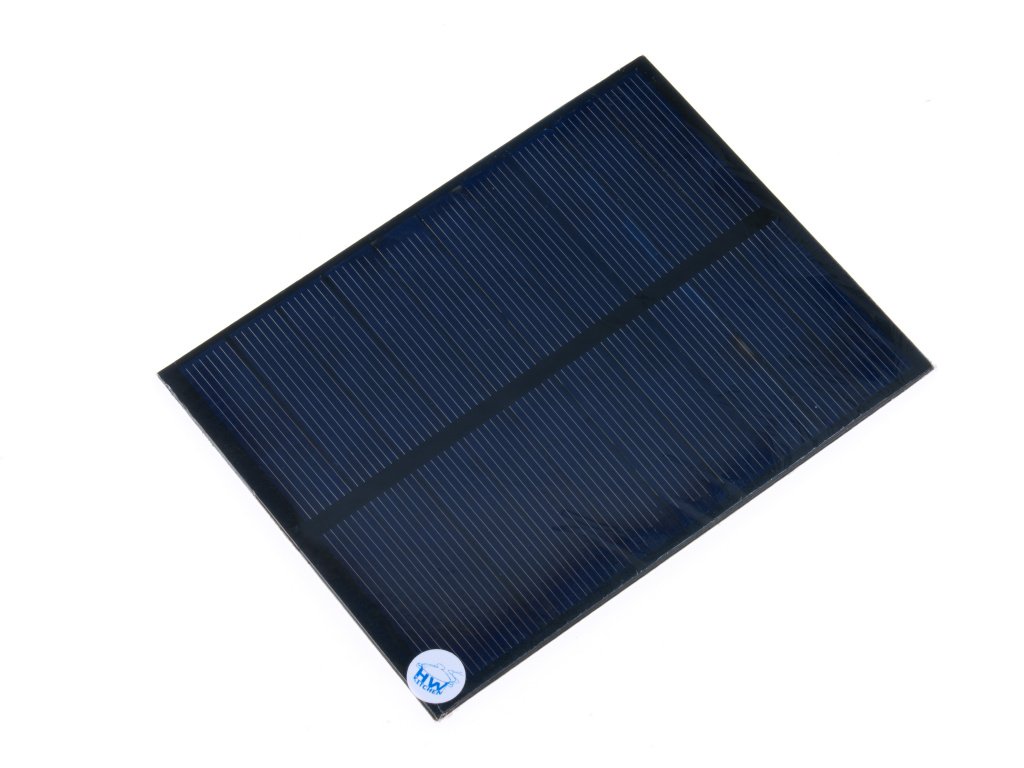

Kompaktní solární panel o rozměru 109 × 83 mm s výkonem 5 V / 1 W (200 mA) zvládne napájet menší IoT konstrukce, měřicí stanoviště i školní experimenty s micro:bit/Arduino. Díky standardnímu napětí jej snadno zařadíte do existujících zapojení bez zbytečné zátěže baterek – ideální pro výuku obnovitelných zdrojů i terénní měření.
Co vám přinese v praxi: možnost napájet senzory a řídící obvody na slunci, porovnávat vliv osvitu, orientace a stínu na proud i napětí, a navrhovat úsporné scénáře pro dlouhodobý provoz. Pro bezpečné nabíjení akumulátorů nebo stabilizovaný 5 V výstup doporučujeme použít vhodný solární napájecí/řídicí modul (charger, DC-DC).
Panel je zataven v plastovém obalu a tloušťku má 2,5 mm. Povrch panelu poskytuje vodotěsnou a pevnou ochranu před deštěm a běžným mechanickým namáháním.
Solární panel je například vhodný pro nabíjení Li-ion článku nabíječkou TP4056. U solárního zdroje se hodí ochranná dioda (zabrání vybíjení akumulátoru do panelu v noci) a vyhlazovací kondenzátor pro eliminaci krátkodobých poklesů napětí. U nabíječky je při použití tohoto solárního panelu vhodné snížit proud na cca 150-200 mA.
Vlastnosti solárního panelu
- 5 V / 1 W (200 mA) – vhodné pro malé MCU/IoT projekty.
- Vodotěsný obal 2,5 mm – plastové zalití pro odolnost proti dešti a vyšší mechanickou pevnost.
- Rozměr 109 × 83 mm – kompaktní panel pro snadnou montáž.
- Ideální pro výuku obnovitelných zdrojů, terénní měření a školní experimenty.
- Vhodný pro napájení micro:bit/Arduino, senzorových uzlů a dataloggerů.
- Možnost nabíjení Li-ion článku s TP4056.
- Kompatibilní se solárními napájecími/řídicími moduly (charger, DC-DC).
- Reálný výkon závisí na intenzitě a směru osvitu; špička měřena při 38000 lx.

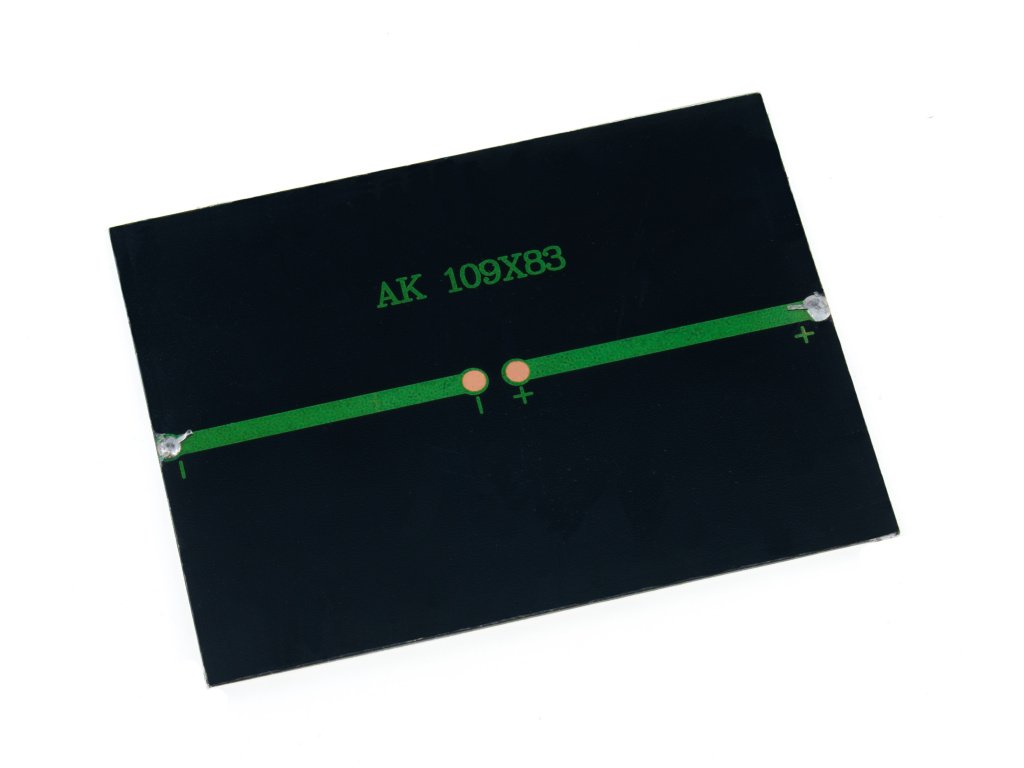

- Na solárním panelu jsou uprostřed plošky pro připájení káblíků.
Princip: fotovoltaický jev, I–V křivka a MPP
Solární panel vyrábí elektřinu díky fotovoltaickému jevu v křemíkových článcích. Dopadající fotony uvolňují nosiče náboje v p–n přechodu, čímž vzniká stejnosměrné napětí a proud. Jednotlivé články (≈ 0,5–0,6 V naprázdno) jsou zapojeny do série, aby panel dosáhl jmenovitě ~5 V.
Výstup panelu popisuje jeho I–V charakteristika: s rostoucím zatížením roste proud a klesá napětí. Existuje bod, kde je součin U×I největší – maximum power point (MPP). U tohoto panelu odpovídá špičkový výkon zhruba 1 W při ~5 V a 200 mA za uvedených testovacích podmínek.
Co to znamená v praxi
- Panel není stabilní 5 V zdroj – s proměnlivým světlem kolísá napětí i proud; pro 5 V logiku použijte DC–DC měnič nebo vhodný solární nabíjecí modul.
- Při nabíjení Li-ion je nutný nabíječ CC/CV (např. TP4056); hodí se Schottky dioda v sérii (proti zpětnému proudu) a vstupní kondenzátor pro vyhlazení kolísání.
- Nejvíc energie získáte, když zátěž pracuje blízko MPP a panel je správně orientován ke slunci.
Solární panel - odkazy
Podobné produkty
Hmotnost | 0.05 kg |
Jmenovité napětí | 5 V |
Jmenovitý proud | 200 mA |
Špičkový výkon (?) | 1 W |
Ochrana | vodotěsné zalití z horní strany |
Rozměry (?) | 109 x 83 x 2,5 mm |
