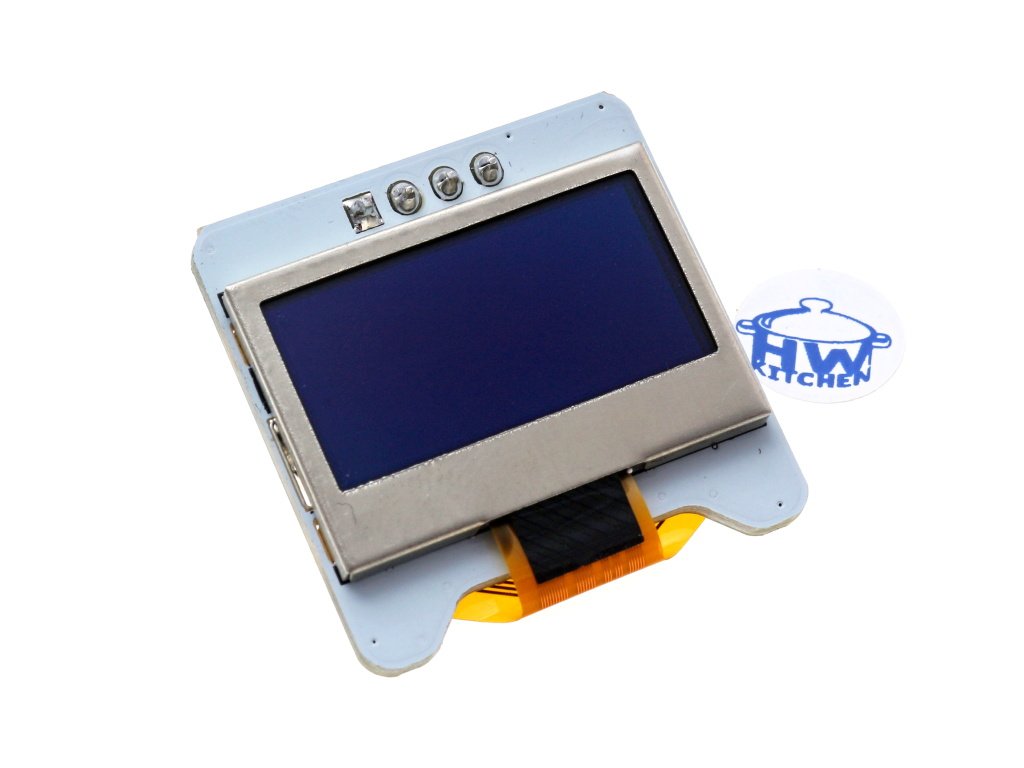

OLED grafický displej pro micro:bit



Grafický displej OLED pro microbit má vysoký kontrast, nízkou spotřebu a vyznačuje se snadným použitím s microbit. Ideální pro zobrazení většího množství textu nebo čísel. OLED displej je kompatibilní s rozšiřujícími deskami ELECFREAKS pro microbit. Propojovací kablíky součástí balení.

Dostupnost Vyprodáno
250 Kč
207 Kč bez DPH
Kód produktu EF472
Značka ElecFreaks
Webová stránka značky elecfreaks.com
Kategorie Elektronické moduly
Záruka 2 roky
Položka byla vyprodána...


Malý OLED displej pro microbit

Grafický displej OLED skvěle doplní snad každý microbit projekt nebo robota. Výhodou je hlavně možnost zobrazit text, znaky, čísla nebo jednoduchou grafiku podle vlastních požadavků. Velkou výhodou je oproti segmentovým a znakovým displejům možnost zobrazit poměrně velké množství informací na docela malé ploše OLED displeje.

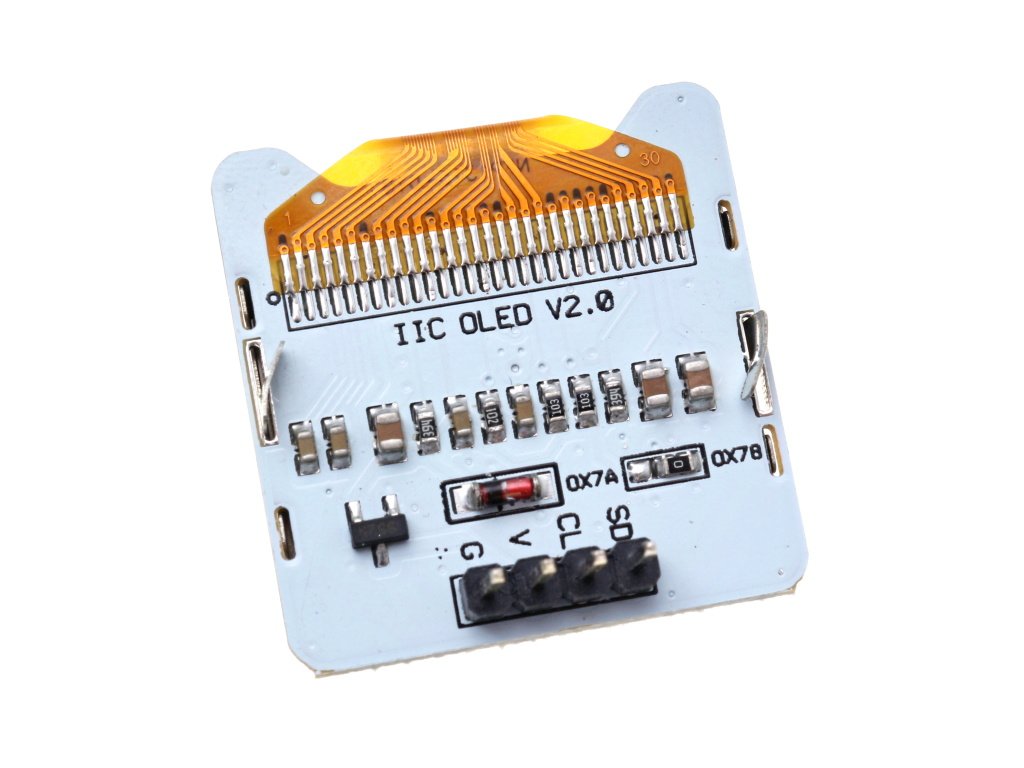

Samotný OLED displej vyžaduje napájení 3,3V a také 3,3V logické úrovně pro komunikaci. Displej modul má vlastní 3,3V regulátor a převodníky napětí, tak je možné ho provozovat i se zařízeními na 5 V.

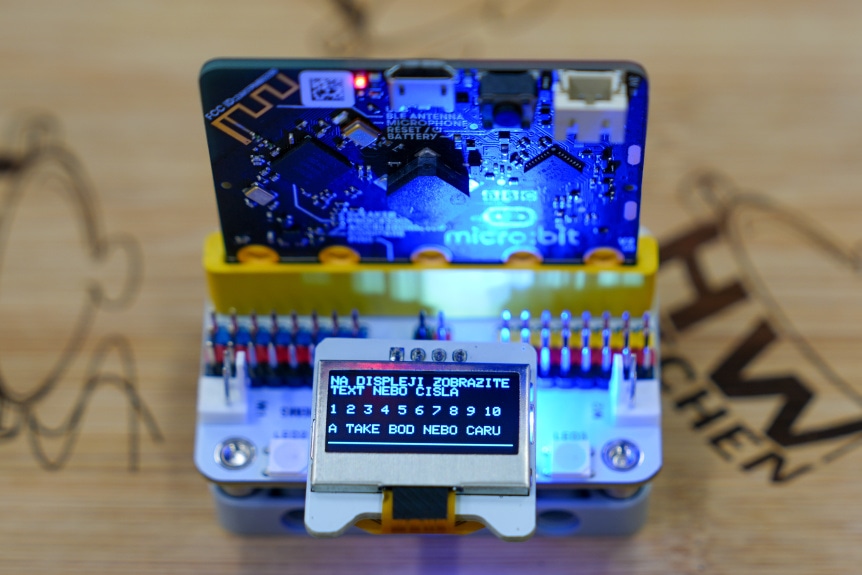

OLED grafický displej pro micro:bit projekt demo

OLED displej má nízkou spotřebu, protože svítí pouze to, co potřebujeme vidět. Displej OLED tedy nepotřebuje ani podsvětlení. Grafický displej komunikuje přes sběrnici I2C a použití s microbitem je díky hotovému rozšíření pro MakeCode velmi jednoduché.

OLED displej v bodech

  • Rozlišení displeje: 128x64 bodů
  • Podsvětlení: díky svítícím bodům není potřeba
  • Komunikace s microbit: sběrnice I2C
  • Pracovní napětí: 3,3 ÷ 5V
  • Příkon: 80 mW
  • Jednoduché použití OLED displeje s microbit

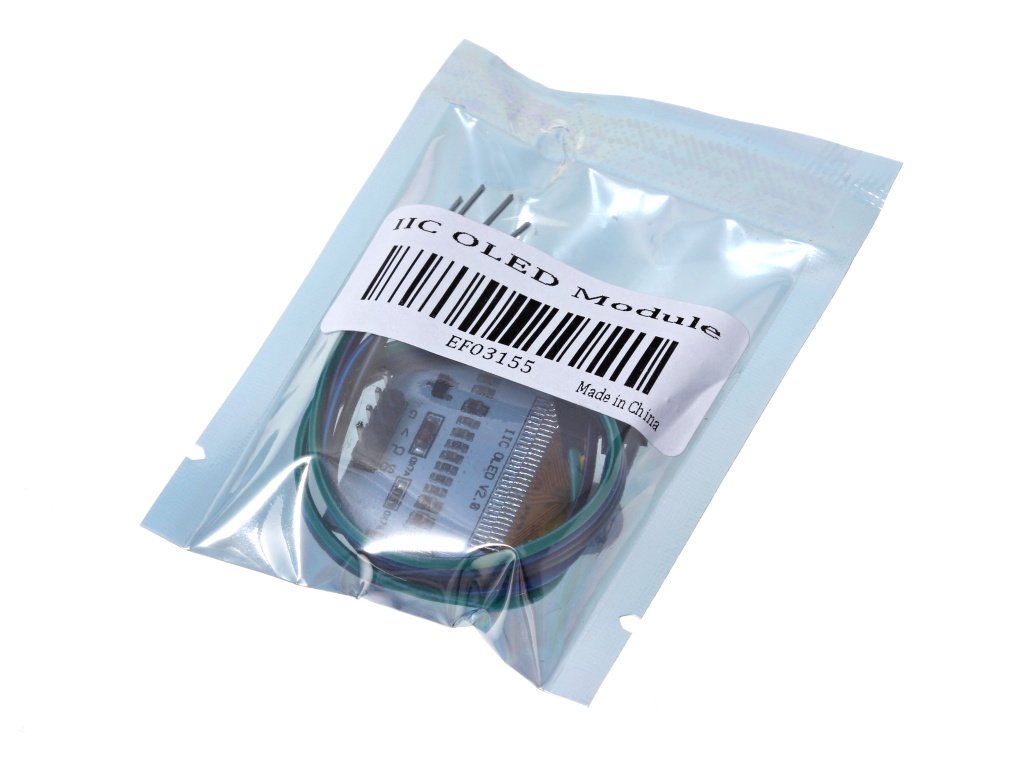

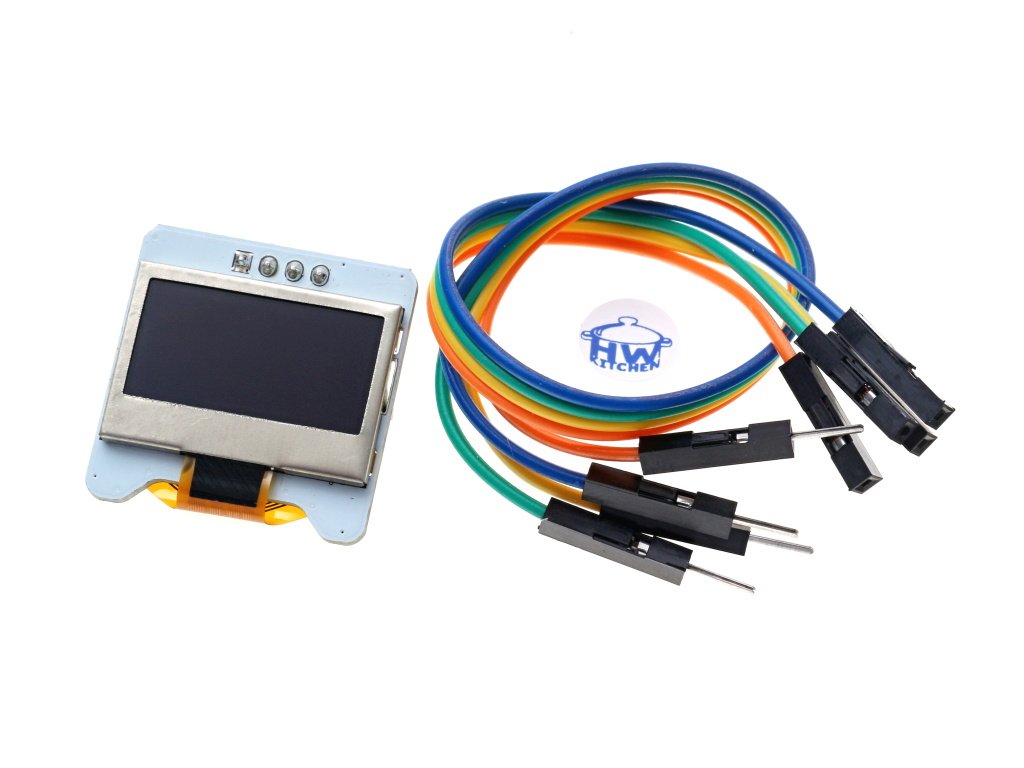

  • Kablík 20 cm se čtyřmi M/F vodiči je součástí balení
  • Barva bodů: modrá

Zapojení OLED displeje

OLED displej je velmi snadné použít a zapojit v projektu. Stačí jej propojit s nějakou rozšiřující deskou pro microbit pomocí dodaných kablíků a nebo rovnou zastrčit do konektoru I2C desek jako je Senzor:bit, Wukong, Wukong2040, Octopus:bit nebo Iot:bit. Piny konektoru pro I2C jsou označeny G, 3V, 19, 20 nebo G, 3V, CL, DA

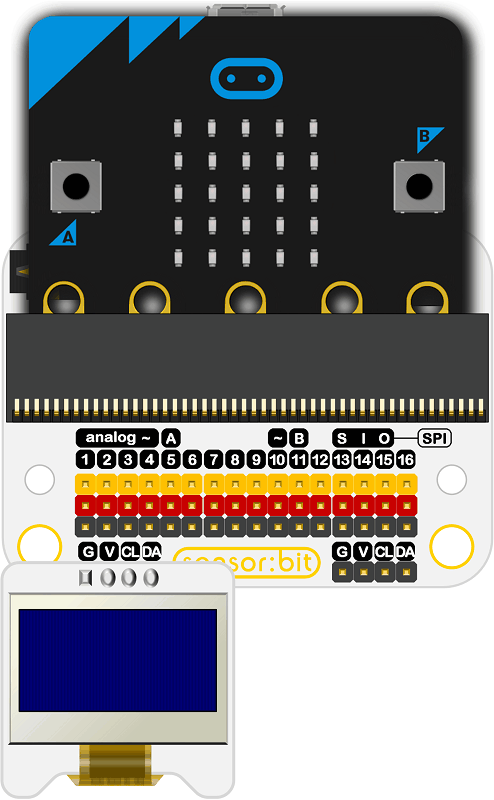

OLED grafický displej pro micro:bit zapojení

Jak na program s OLED displejem?

V prostředí makeCode stačí nainstalovat rozšíření oled-ssd1306 a můžete začít programovat. Následující program je jednoduché demo pro zobrazení údajů na OELD displeji.



OLED grafický displej pro micro:bit demo

Rozměry OLED modulu

oled-graficky-displej-pro-microbit-rozmery

OLED displej - odkazy

Podobné produkty


  • 1.8" 160x128 barevný TFT LCD displej modul pro microbit Novinka Kód: WAV001
    1.8" 160x128 barevný TFT LCD displej modul pro microbit
    Skladem (>10 ks)

    Kompaktní barevný displej s rozlišením 160 x 128 bodů pro platformu microbit vás překvapí snadným použitím a novými možnostmi zobrazení grafiky a textu s microbitem!


    556 Kč

    Značka: Waveshare Záruka: 2 roky
  • Grafický displej OLED 0,96" 128x64 I2C bílý Kód: HW372
    Grafický displej OLED 0,96" 128x64 I2C bílý
    Skladem (5 ks)

    Grafický displej OLED dokáže na malé ploše vysvítit mnoho informací. Vyznačuje se vysokým kontrastem, nízkou spotřebou a jednoduchým použitím s Arduinem.


    151 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Octopus alfanumerický LED displej modul Kód: EF143
    Octopus alfanumerický LED displej modul
    Vyprodáno

    Alfanumerický LED displej modul dokáže zřetelně zobrazit znaky, číslice nebo celé věty. Pokud je text delší než 4 znaky, tak ho jednoduše odroluje. LED displej má široké použití v různých projektech jako jednoduchý výstup informací pro uživatele.


    216 Kč
    Značka: ElecFreaks Záruka: 2 roky
  •
  • 7-segmentový LED displej - zelený Kód: HW233
    7-segmentový LED displej - zelený
    Skladem (>10 ks)

    Už vám na zobrazování provozních stavů nestačí LEDky? Pak nadešel čas přejít na pořádný segmentový displej...


    65 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • LCD displej 20x4 modrý s podsvětlením zepředu 1 Kód: AD145
    LCD displej 20x4 modrý s podsvětlením
    Skladem (>10 ks)

    Modrý LCD displej 20x4 vhodný i do projektů pracujících v drsnějším prostředí a čitelný dobře i na slunci. Značkový výrobce garantuje skvělou kvalitu!


    290 Kč

    Značka: Distar Záruka: 2 roky
  • I2C LCD displej 16x2 modrý s podsvětlením Kód: HW409
    IIC/I2C LCD displej 16x2 modrý s podsvětlením
    Skladem (>10 ks)

    Modrý LCD displej 16x2, kde stačí pro připojení k Arduinu pouze 4 vodiče a z toho jsou ještě dva pro napájení! Digitální komunikace s Arduinem přes sběrnici IIC/I2C. Možnost nastavení jasu a ovládání podsvětlení.


    95 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  •
  • Dotykový barevný TFT LCD displej Shield 3.5" + Micro SD čtečka Kód: HW384
    Dotykový barevný TFT LCD displej Shield 3.5" + Micro SD čtečka
    Skladem (>10 ks)

    Vyzkoušejte si tento barevný LCD displej ve vašem Arduino projektu! Nejen že budete mít perfektní uživatelské rozhraní, ale váš projekt zaručeně získá pozornost. Ovládání dotykem, dotykový stylus součástí balení.


    549 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • PlanetX segmentový displej modul Novinka Kód: EF468
    PlanetX segmentový displej modul
    Skladem (2 ks)

    Sedmisegmentový displej je základní zobrazovací modul, který dokáže vysvítit hodnotu od 0 do 9999. Naučte se ho používat a aplikovat v projektech, jako je zobrazení času, srdečního tepu nebo počítání skóre. Nabízí se také použití jako šikovný debugovací zobrazovač.


    220 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Octopus čidlo teploty s TMP36 Kód: EF117
    Octopus čidlo teploty s TMP36
    Skladem (>10 ks)

    Pokud vašemu projektu chybí měřící senzor teploty, jednoduché Octopus čidlo teploty s TMP36 je tou správnou volbou! Díky analogovému výstupu, který lineárně odpovídá hodnotě ve stupních Celsia, je práce se senzorem velmi snadná. Čidlo nepotřebuje kalibraci.


    81 Kč

    Značka: ElecFreaks Záruka: 2 roky
Hmotnost 0.017 kg
Napájecí napětí 3,3 – 5 V
Konektor RJ11 4P4C
Komunikační rozhraní I2C
Typ displeje OLED grafický displej
Rozlišení 128 x 64
Velikost displeje 0,96 palce
Řadič displeje SSD1306
Příkon 80 mW
Pozorovací úhel > 160 °
Barva bodů modrá
Rozměry modulu 28 x 27 mm
