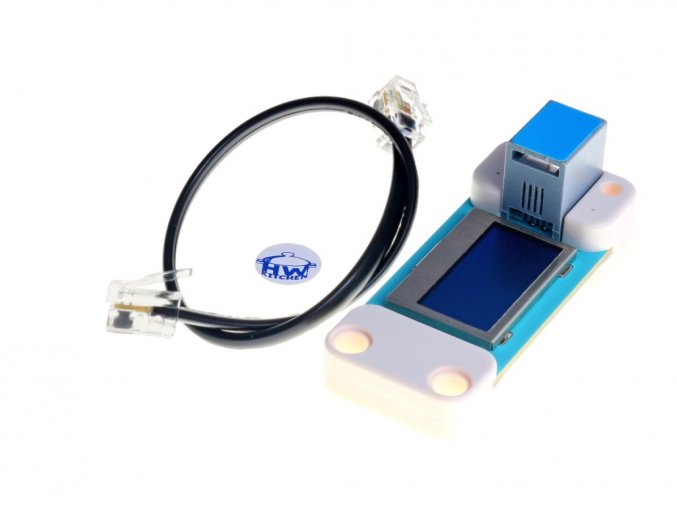

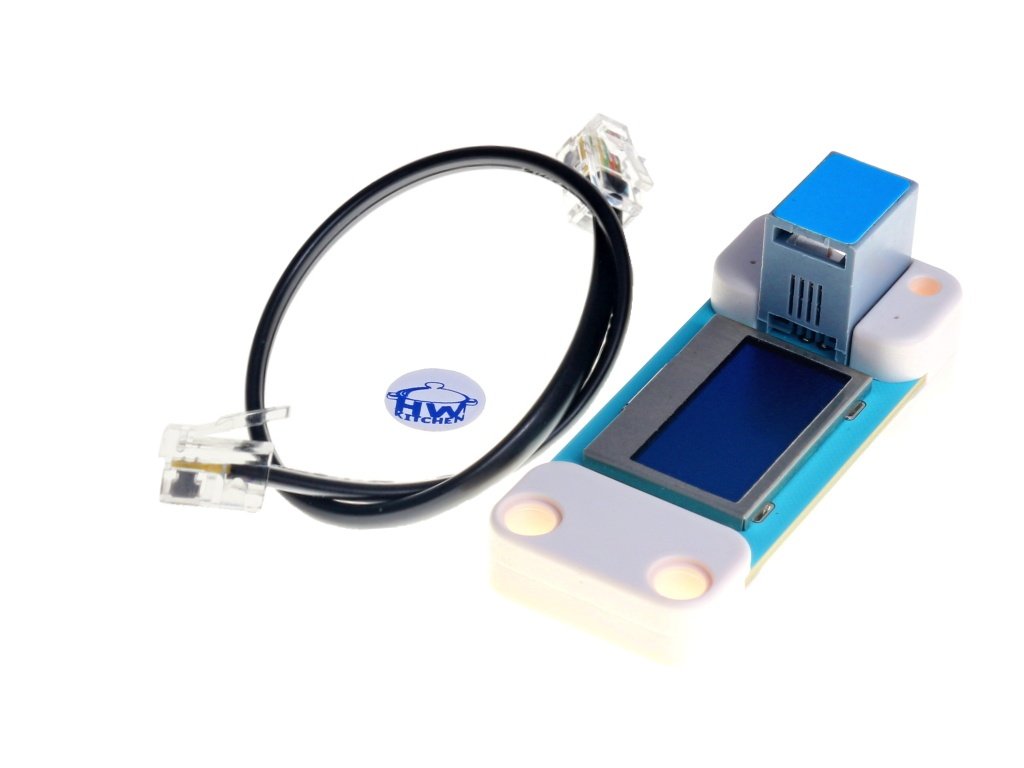

PlanetX OLED grafický displej



Grafický displej PlanetX OLED dokáže na malé ploše vysvítit mnoho informací. Vyznačuje se vysokým kontrastem, nízkou spotřebou a snadným použitím s microbitem. Ideální pro zobrazení většího množství textu nebo čísel. Propojovací kablík je součástí balení.

Dostupnost Skladem (>10 ks)
Můžeme doručit do
16.12.2024
276 Kč
228 Kč bez DPH

Kód produktu EF447
Značka ElecFreaks
Webová stránka značky elecfreaks.com
Kategorie Elektronické moduly
Záruka 2 roky


Šikovný OLED displej pro microbit

Grafický displej PlanetX OLED skvěle doplní snad každý microbit projekt nebo robota. Výhodou je hlavně možnost zobrazit text, znaky nebo čísla podle vlastních požadavků. Velkou výhodou je oproti segmentovým a znakovým displejům možnost zobrazit poměrně velké množství informací na docela malé ploše OLED displeje.

PlanetX OLED grafický displej použití



OLED displej má nízkou spotřebu, protože svítí pouze to, co potřebujeme vidět. Displej PlanetX OLED tedy nepotřebuje ani podsvětlení. Grafický displej komunikuje přes sběrnici I2C a použití s microbitem je díky hotovému rozšíření pro MakeCode velmi jednoduché.

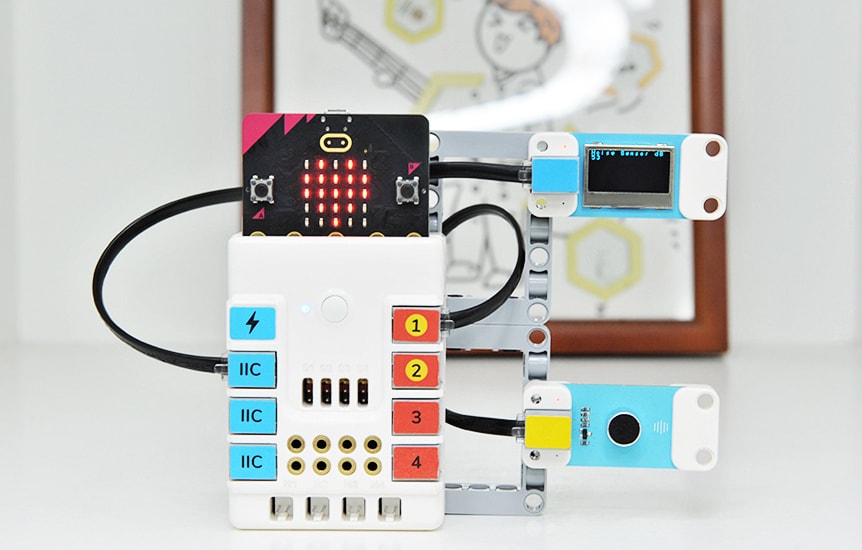

PlanetX OLED grafický displej projekt

PlanetX OLED v bodech

  • Rozlišení displeje: 128x64 bodů
  • Komunikace s microbit: sběrnice I2C
  • Pracovní napětí: 3,3 V
  • Příkon: 80 mW
  • PlanetX modul kompatibilní s LEGO®
  • Snadná instalace (barevné označení konektoru)
  • Jednoduché použití OLED displeje s microbit
  • Kablík 20 cm s konektory RJ11 je součástí balení
  • Barva bodů: modrá

Zapojení PlanetX OLED

PlanetX OLED displej a další PlanetX moduly je velmi snadné použít a zapojit v projektu. Stačí je propojit s řídící deskou NEZHA pomocí dodaných káblíků s konektorem RJ11. Barva konektoru na elektronickém modulu a řídícím modulu NEZHA musí být stejná. Konektor RJ11 navíc není možné zapojit špatně. Správnou polaritu zajišťuje uzpůsobení konektoru a elektrické propojení je pojištěné zámkem na konektoru RJ11. To je takové to příjemné kliknuté po zastrčení konektoru do zdířky desky NEZHA.

PlanetX OLED modul zapojíme do modré zdířky modulu NEZHA, kde je komunikační rozhraní I2C.

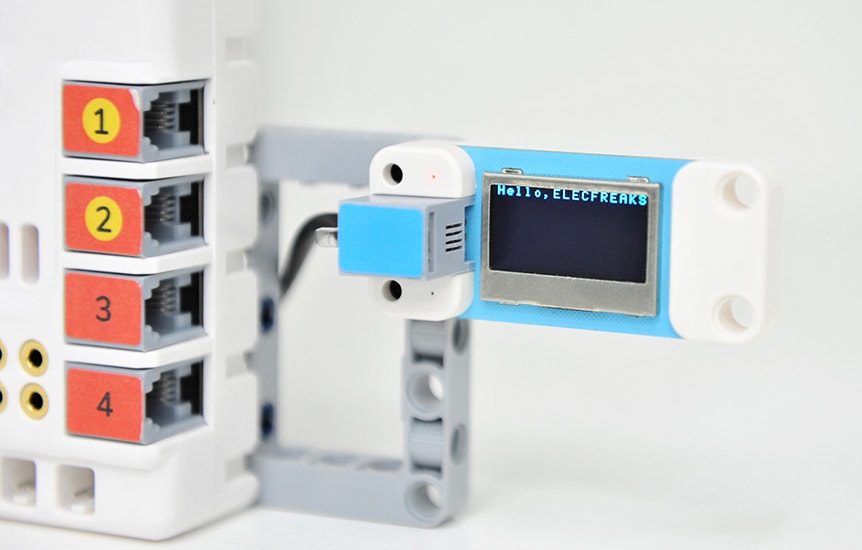

PlanetX OLED grafický displej zapojení

Jak na program s PlanetX OLED displejem?

V prostředí makeCode stačí nainstalovat rozšíření PlanetX a můžete začít programovat.

PlanetX OLED meteostanice

V prvním příkladu využijeme PlanetX OLED displej pro zobrazení naměřených dat v projektu meteostanice. Teplota a vlhkost jsou měřeny modulem DHT11 a zobrazeny přímo na PlanetX OLED. Program je velmi jednoduchý a v podstatě na dva řádky.



PlanetX OLED grafický displej projekt meteostanice

Hodiny s PlanetX OLED

V tomto příkladu využijeme PlanetX OLED pro zobrazení času a datumu z modulu reálného času (RTC) a vytvoříme tak jednoduché hodiny. První část kódu slouží pro nastavení aktuálního času v modulu RTC.



PlanetX OLED grafický displej projekt hodiny

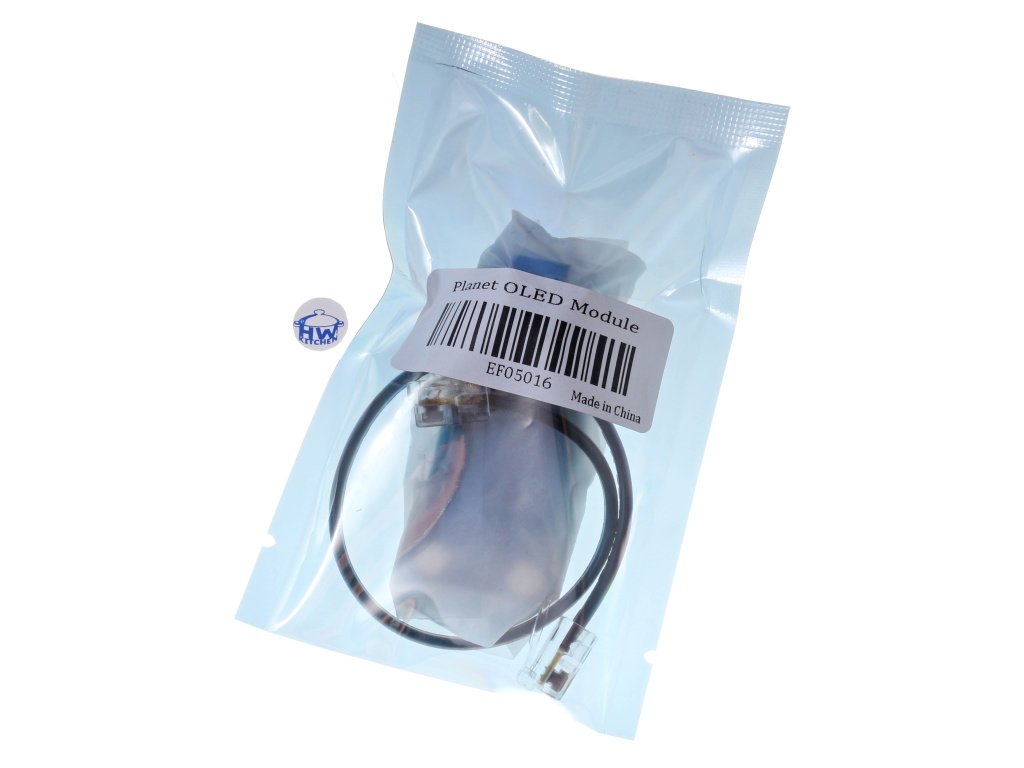

Poznámka: Kablík 20 cm s konektory RJ11 je součástí balení


PlanetX OLED displej - odkazy

Podobné produkty


  • 1.8" 160x128 barevný TFT LCD displej modul pro microbit Kód: WAV001
    1.8" 160x128 barevný TFT LCD displej modul pro microbit
    Skladem (>10 ks)

    Kompaktní barevný displej s rozlišením 160 x 128 bodů pro platformu microbit vás překvapí snadným použitím a novými možnostmi zobrazení grafiky a textu s microbitem! Ideální pro získání zkušeností se zobrazováním dat na na platformě microbit. Pro fungování stavebnice je potřeba deska microbit.


    556 Kč

    Značka: Waveshare Záruka: 2 roky
  • Grafický displej OLED 0,96" 128x64 I2C bílý Kód: HW372
    Grafický displej OLED 0,96" 128x64 I2C bílý
    Skladem (>10 ks)

    Grafický displej OLED dokáže na malé ploše vysvítit mnoho informací. Vyznačuje se vysokým kontrastem, nízkou spotřebou a jednoduchým použitím s Arduinem.


    105 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Octopus alfanumerický LED displej modul Akce Kód: EF143
    Octopus alfanumerický LED displej modul
    Skladem (>10 ks)

    Alfanumerický LED displej modul dokáže zřetelně zobrazit znaky, číslice nebo celé věty. Pokud je text delší než 4 znaky, tak ho jednoduše odroluje. LED displej má široké použití v různých projektech jako jednoduchý výstup informací pro uživatele.

    216 Kč (–19 %)
    173 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • 7-segmentový LED displej - zelený Kód: HW233
    7-segmentový LED displej - zelený
    Skladem (>10 ks)

    Už vám na zobrazování provozních stavů nestačí LEDky? Pak nadešel čas přejít na pořádný segmentový displej...


    19 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • LCD displej 20x4 modrý s podsvětlením zepředu 1 Akce Kód: AD145
    LCD displej 20x4 modrý s podsvětlením
    Skladem (>10 ks)

    Modrý LCD displej 20x4 vhodný i do projektů pracujících v drsnějším prostředí a čitelný dobře i na slunci. Značkový výrobce garantuje skvělou kvalitu!

    290 Kč (–31 %)
    199 Kč

    Značka: Distar Záruka: 2 roky
  • I2C LCD displej 16x2 modrý s podsvětlením Kód: HW409
    IIC/I2C LCD displej 16x2 modrý s podsvětlením
    Vyprodáno

    Modrý LCD displej 16x2, kde stačí pro připojení k Arduinu pouze 4 vodiče a z toho jsou ještě dva pro napájení! Digitální komunikace s Arduinem přes sběrnici IIC/I2C. Možnost nastavení jasu a ovládání podsvětlení.


    95 Kč
    Značka: HWKITCHEN Záruka: 2 roky
  •
  • Dotykový barevný TFT LCD displej Shield 3.5" + Micro SD čtečka Kód: HW384
    Dotykový barevný TFT LCD displej Shield 3.5" + Micro SD čtečka
    Skladem (5 ks)

    Vyzkoušejte si tento barevný LCD displej ve vašem Arduino projektu! Nejen že budete mít perfektní uživatelské rozhraní, ale váš projekt zaručeně získá pozornost. Ovládání dotykem, dotykový stylus součástí balení.


    549 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • 8x8 LED Matrix červená s MAX7219 - DIY Kit Kód: HW421
    8x8 LED Matrix červená s MAX7219 - DIY Kit
    Skladem (>10 ks)

    LED Matici 8 x 8 s řadičem využijete jako displej pro zobrazení pohyblivého textu, času nebo pro zobrazení jednoduché grafiky. Moduly lze kaskádově propojovat a jednoduše řídit z Arduina.


    65 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • 8x16 LED Matrix modul - červená s kabelem Kód: EF103
    8x16 LED Matrix modul - červená
    Skladem (>10 ks)

    LED Matrix modul využijete na zobrazování různých znaků, obrazců, symbolů, emoji nebo třeba tváře robota. Díky technologii LED je obraz velmi zřetelný a nikdo ho nepřehlédne.


    248 Kč

    Značka: ElecFreaks Záruka: 2 roky
Hmotnost 0.017 kg
Napájecí napětí 3,3 V
Konektor RJ11 4P4C
Požadované rozhraní I2C
Typ displeje OLED grafický displej
Rozlišení 128 x 64
Velikost displeje 0,96 palce
Řadič displeje SSD1306
Příkon 80 mW
Pozorovací úhel > 160 °
Barva bodů modrá
Rozměry modulu 55,8 x 23,8 mm
