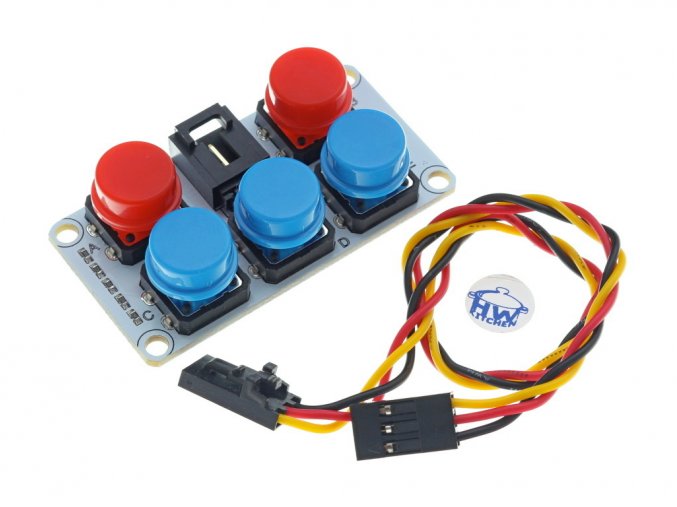

Octopus modul s tlačítky



Univerzální a jednoduše použitelný modul s červenými a modrými tlačítky pro ovládání vašeho robota nebo zadávání údajů v projektu. Na propojení s řídící deskou postačí tři vodiče!

Dostupnost Skladem (>10 ks)
Můžeme doručit do
29.9.2022
120 Kč
99 Kč bez DPH

Kód produktu EF105
Značka ElecFreaks
Webová stránka značky elecfreaks.com
Kategorie Elektronické moduly
Záruka 2 roky


Připojte červená a modrá tlačítka

Octopus modul s tlačítky využijete v Arduino nebo micro:bit projektech na jednoduché ovládání nebo zadávání vstupních údajů. Tato malá klávesnice je jedinečná tím, že pro připojení 5 tlačítek je potřeba jen jeden signál. Na modulu s tlačítky jsou totiž děliče napětí a tak zmáčknutí každého tlačítka odpovídá jen určitá hodnota napětí, které pak měříme na analogovém vstupu řídící desky. Modul je vybaven 4 otvory pro upevnění.

Tlačítkový modul propojte s microbit například pomocí rozšiřující desky Octopus:bit. Kablík z modulu připojte na port P1.

Jednotlivé propojovací vodiče mají následující význam:

  • G - GND (zem)
  • V - VCC (napájení 3 V)
  • S - analogový signál

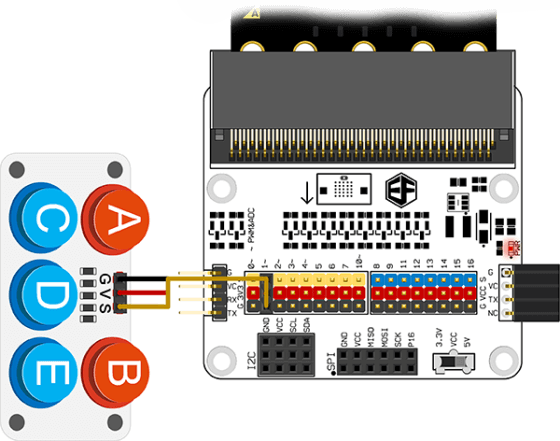

Octopus modul s tlačítky zapojení

Modul s tlačítky v programu

Funkci modulu s tlačítky vyzkoušíme na jednoduchém prográmku, který při mačkání tlačítek zobrazí na displeji microbitu různé obrázky. Zmáčknutí každého tlačítka odpovídá určitý rozsah hodnoty odpovídající napětí. Například pro tlačítko A je to 0 - 20.

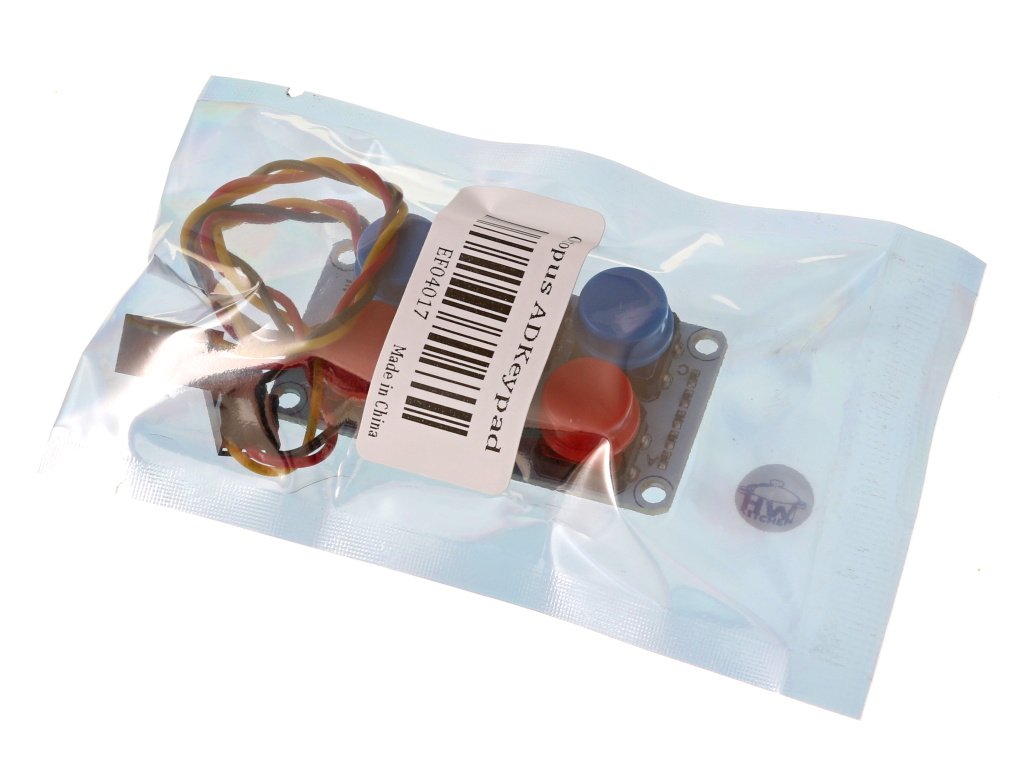

Poznámka: kablík pro připojení Octopus modulu s tlačítky délky 25 cm je součástí balení

Modul s tlačítky - odkazy

Podobné produkty


  • Me 4 tlačítka Kód: MAK220
    Me 4 tlačítka
    Skladem (>10 ks)

    Vylepšete svého robota nebo projekt Me modulem s tlačítky a přiřaďte jim potřebné funkce


    133 Kč

    Značka: Makeblock Education Záruka: 2 roky
  • Ovládací panel TM1638 s kabelem - displej, LED, tlačítka Kód: HW383
    Ovládací panel TM1638 s kabelem - displej, LED, tlačítka
    Skladem (>10 ks)

    Jednoduché uživatelské rozhraní k vašemu Arduino projektu. 8 x displej, 8 x LED, 8 x tlačítko. Připojení k Arduinu jen pomocí 3 signálových vodičů a 2 napájecích!


    79 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Mini spínací tlačítko Kód: HW232
    Mini spínací tlačítko
    Skladem (>10 ks)

    Arduino projekt bez spínacího tlačítka, to snad ani nejde :). Mini spínací tlačítko je vhodné pro použití na univerzálním plošném spoji nebo kontaktním poli.


    7 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  •
  • Joystick:bit pro micro:bit - gamepad modul Kód: EF47
    Joystick:bit pro micro:bit - gamepad modul
    Vyprodáno

    S rozšiřujícím modulem Joystick:bit vytvoříte snadno bezdrátový ovladač pro robotické auto, robotické rameno nebo projekt s mikrobitem! Kromě joysticku a tlačítek má ovladač vlastní držák baterií a také ochranné plexi.


    289 Kč
    Značka: ElecFreaks Záruka: 2 roky
  • Spínací tlačítko do kontaktního pole Kód: HW230
    Spínací tlačítko do kontaktního pole
    Skladem (>10 ks)

    Miniaturní tlačítko ideální pro bastlení na kontaktním poli (breadboardu), ve kterém spolehlivě drží.


    7 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Joystick:bit V2 Plus s úchyty - gamepad modul s micro:bit Tip Kód: EF128
    Joystick:bit V2 Plus s úchyty - gamepad modul pro micro:bit
    Skladem (>10 ks)

    S rozšiřujícím modulem Joystick:bit V2 Plus vytvoříte snadno bezdrátový ovladač pro vašeho robota, robotické auto nebo projekt s mikrobitem! Kromě joysticku a tlačítek má nový gamepad modul i ergonomické úchyty pro pohodlné držení. Zážitek z hraní umocní vibrační motorek. Na zadní straně je zabudovaný držák baterií.


    465 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • BitBoard hravá klávesnice pro zvídavé děti Novinka Kód: EF179
    BitBoard hravá klávesnice pro zvídavé děti
    Skladem (>10 ks)

    BitBoard je neobvyklá deska klávesnice, se kterou hravě zapojíte svůj první elektrický obvod a vytvoříte třeba klavír z banánů nebo hru ovládanou tlačítky z plastelíny! Vezměte věci, co máte zrovna po ruce a proměňte je na klávesnici!


    794 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • BBC micro:bit V2 - mikropočítač pro výuku programování Novinka Tip Kód: EF172
    BBC micro:bit V2.21 - mikropočítač pro výuku programování
    Skladem

    BBC Micro:bit V2 je vylepšená verze populární desky microbit! Verze microbit V2 má navíc zabudovaný reproduktor, mikrofon, silnější procesor, více paměti a další různá vylepšení. Skvělé je logo microbit s integrovaným dotykovým senzorem, lepší přizpůsobení verze V2 pro krokodýly nebo možnost jednoduchého přechodu do režimu spánku. Zkrátka micro:bit V2 se opravdu povedl a svými funkcemi uspokojí začátečníky i zkušenější bastlíře. Použití najde V2 nejen v efektivní a hravé výuce programování, ale také v realizaci různých projektů od dálkově ovládaného vozítka až po automatizaci v domácnosti nebo na zahradě.


    665 Kč
    Značka: ElecFreaks Záruka: 2 roky
  • BBC micro:bit - mikropočítač pro výuku programování Tip Kód: EF34
    BBC micro:bit V1.5 - mikropočítač pro výuku programování
    Vyřazeno

    BBC Micro:bit je jednoduše programovatelný mikropočítač se kterým vytvoříte vaši první hru, animaci nebo program na ovládání věcí, třeba přes Bluetooth. Microbit má nízkou spotřebu a vejde se i do té nejmenší kapsy. Vhodný pro zvídavé školáky, úplné začátečníky nebo i zkušenější bastlíře! Microbit zakoupíte i v sadě s USB kabelem a držákem baterií.


    559 Kč
    Značka: ElecFreaks Záruka: 2 roky
Hmotnost 0.015 kg
Napájecí napětí 3–5 V DC
Výstupní signál analogový
Rozměry PCB 55 x 29 mm
