Popis
Vytvořte vozítko s Microbit!
Velkou výhodou serva EF90D je kromě velikosti a váhy jeho nízké pracovní napětí 3 V. Tato vlastnost předurčuje servo pro použití přímo s deskou microbit. Další neméně zajímavou vlastností je jeho schopnost otáčet se podobně, jako malý motor. K ovládání ale postačí pouze PWM signál, kterým můžete měnit rychlost a směr rotace serva. Na rozdíl od DC motoru, servo nepotřebuje speciální driver. Servo se tak hodí pro jednoduchá robotická vozítka a projekty s microbit.
Pohodlné řízení serva

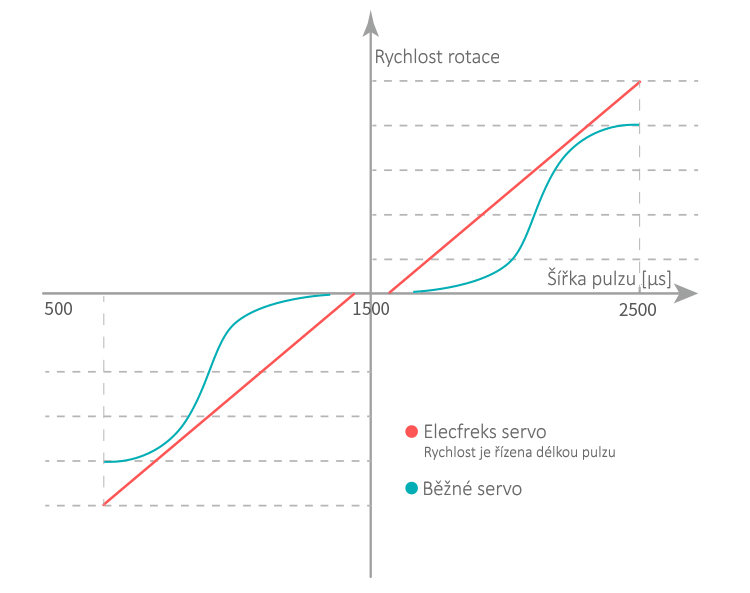

Servo EF90D se vyznačuje oproti běžným kontinuálním servům lineární závislosti rychlosti rotace na šířce pulzu. Tato vlastnost serva usnadňuje jeho řízení a spolu s možností napájet servo nízkým napětím 3V ho předurčuje k použití v microbit projektech, kde má vše jednoduše fungovat na první zapojení. Na obrázku je graf závislosti rychlosti rotace na šířce pulzu pro servo EF90D.
K dostání jsou v principu dva druhy serv. Serva s možností nastavení úhlu natočení a serva kontinuální, kde můžete nastavit rychlost a směr rotace. Základní porovnání je v následující tabulce. V tabulce jsou zmíněny také možnosti napájení nízkým napětím a kompatibilita s LEGO.
Připojení serva EF90D k microbit
Servo EF90D je vybaveno připojovacím kabelem se třemi vodiči. Na konci kabelu je osazen konektor se standardní roztečí 2,54 mm. Pro ovládání serva postačí řídící deska microbit. Pro snadné propojení je nejlepší použít nějakou rozšiřující desku pro microbit, ideálně s konektorem standardu GVS.
- Hnědý vodič - pro připojení na 0 V
- Červený vodič - pro připojení na napájecí napětí serva 3 V
- Oranžový vodič - pro připojení k PWM výstupu z řídící desky
Související produkty
-
Kód: EF85
-
Kód: EF466
Podobné produkty
-
Kód: HW406
-
Kód: EF166
-
Kód: EF459
| Hmotnost | 0.02 kg |
| Pracovní napětí | 3 ÷ 5,5 V |
| Točivý moment | 1,6 kgf.cm |
| Mrtvé pásmo necitlivosti | 5 μs |
| Materiál převodovky | nylon |

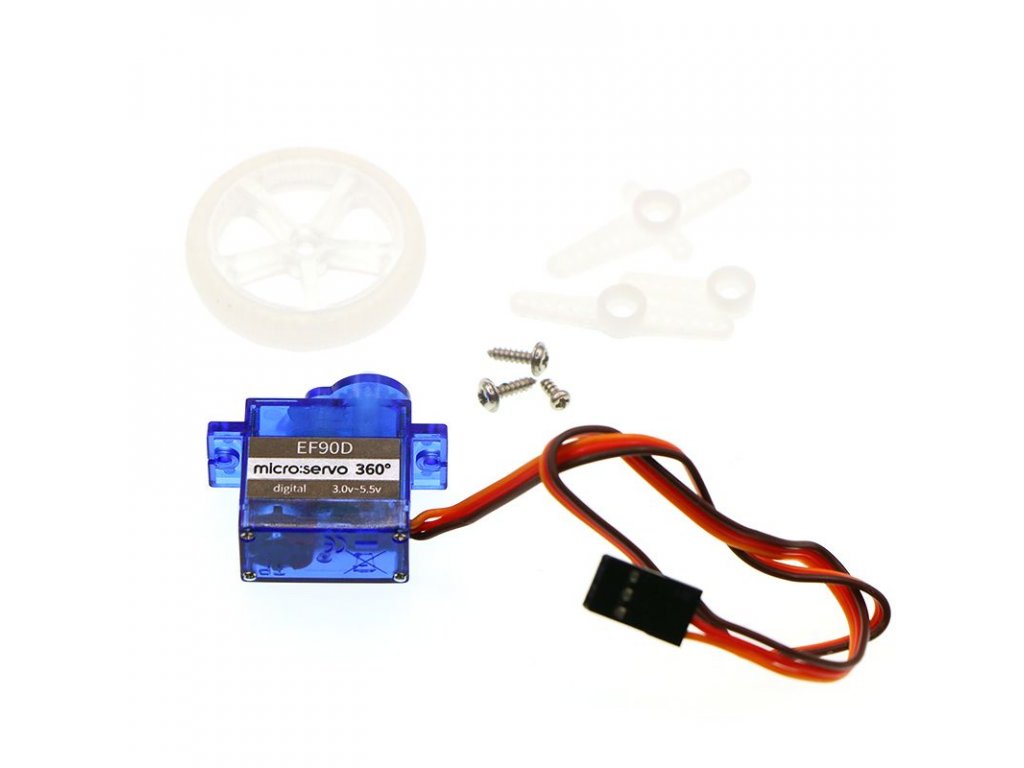

| Obsah balení | servo, 3 různé páky, 3 vruty, kolo s pneumatikou |
| Délka kabelu (včetně konektoru) | 250 mm |
| Pracovní teplota | -30 °C ÷ 60 °C |
| Rozměry | 23 x 12,2 x 29 mm |
Buďte první, kdo napíše příspěvek k této položce.
Dan
ElecFreaks je inovativní firma se specializací na vývoj Open Source Hardware a funguje od března 2011. Spolupráce s HW Kitchen trvá od srpna 2013. V počátcích byla firma Elecfreaks zaměřená hlavně na vývoj desek, shieldů a rozšiřujících modulů pro platformu Arduino. Řadu běžných Arduino věciček dokázali zajímavě doplnit a zlepšit jejich parametry.
V poslední době je ElecFreaks zaměřený hlavně na platformu microbit, která nejvíce splňuje zaměření firmy, což je vytvářet produkty pro podporu a popularizaci elektroniky a programování. ElecFreaks je oficiální čínský partner vzdělávací nadace micro:bit a také světově uznávaný výrobce originálních micro:bit produktů, stavebnic a příslušenství určených hlavně pro začátečníky v oblasti elektroniky a programování. Kromě vývoje, výroby a
prodeje produktů vytváří firma Elecfreaks také výukové materiály, kde nechybí názorná videa, tutoriály nebo zábavné příklady použití jednotlivých produktů. Tato komplexní databáze informací ze světa micro:bit je k dispozici zdarma s cílem usnadnit co největšímu počtu začínajících tvůrců, bastlířů nebo vynálezců vstup do světa elektroniky a programování. S ElecFreaks si člověk nejen pohraje, ale naučí se při tom řadu věcí, o které by jinak těžko zavadil.
