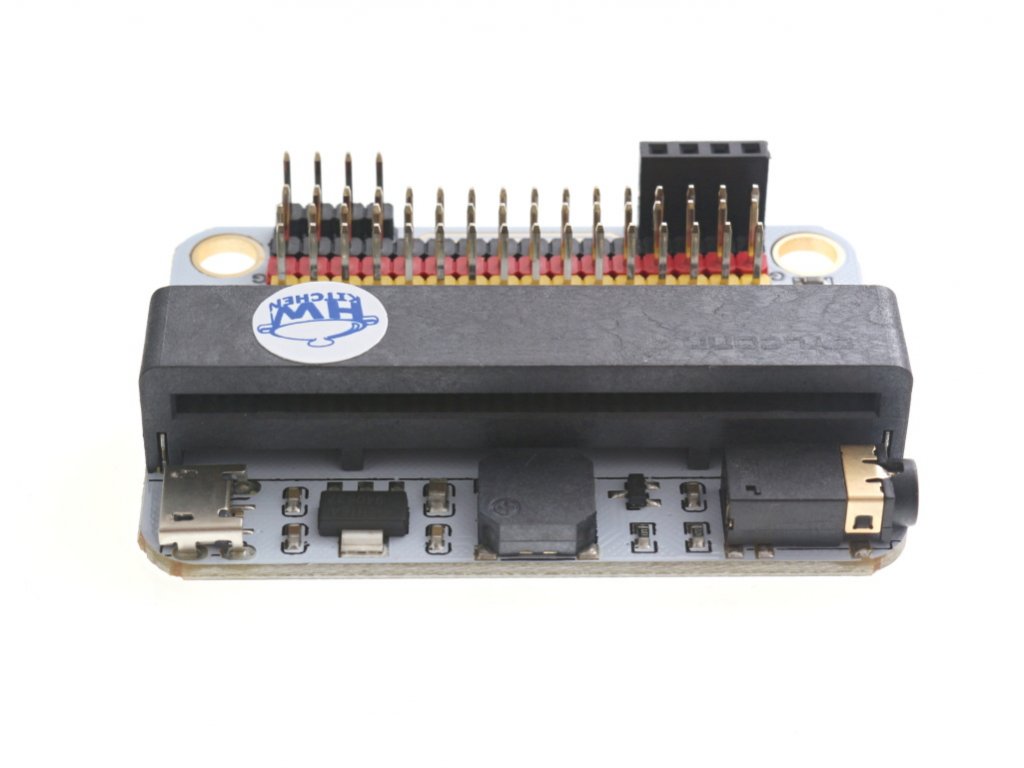

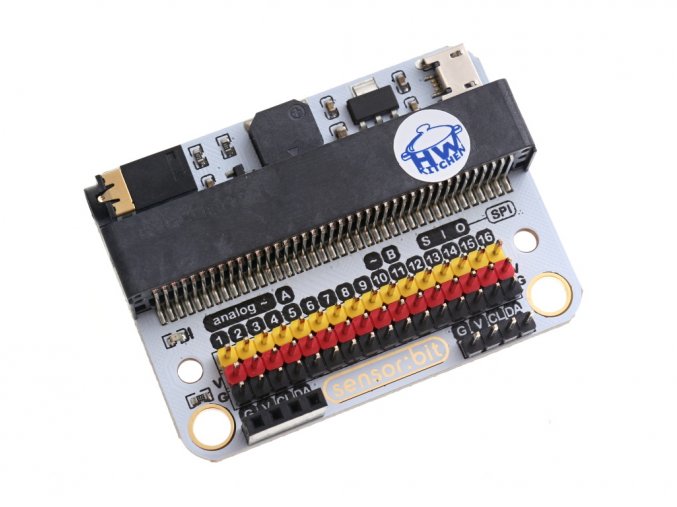

Senzor:bit pro micro:bit - univerzální rozšiřující modul



Univerzální rozšiřující modul Sensor:bit vám zpřístupní všechny možné signály vašeho microbitu a ještě přidá navrch pár vylepšení. Má integrovaný buzzer, výstup na sluchátka a nechybí ani I2C nebo napájecí micro USB konektor. Díky své univerzálnosti se hodí pro různé projekty s micro:bit. Kompatibilní s LEGO®.

Dostupnost Skladem (>10 ks)
Můžeme doručit do
14.12.2022
232 Kč
192 Kč bez DPH

Kód produktu EF66
Značka ElecFreaks
Webová stránka značky elecfreaks.com
Kategorie Elektronické moduly
Záruka 2 roky

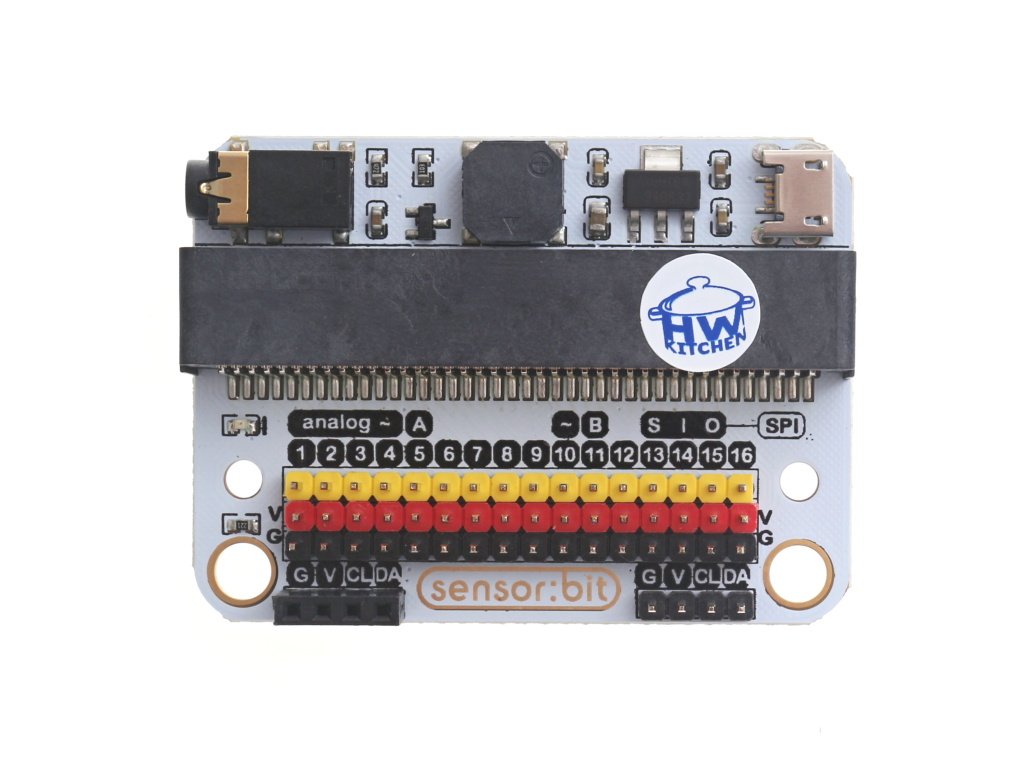

Univerzální deska pro Micro:bit

Pokud se chystáte na nějaký projekt s microbitem a chcete univerzální rozšiřující desku, která vám zpřístupní všechny signály microbit a ještě přidá něco navíc, pak je Sensorbit pro vás to pravé. Senzor:bit vám umožní připojit k destičce microbit různé elektronické moduly nebo součástky. Mohou to být například serva, LED osvětlení, snímač tlaku, display nebo další 3V periferie. Deska má otvory pro uchycení do modelů LEGO®.

Senzor:bit má navíc integrovaný bzučák a audio konektor, což vám umožní pracovat se zvuky a nebo poslouchat zvukový projev microbitu pomocí sluchátek. Senzorbit se tak hodí pro microbit V1 i V2. Na desce je také micro USB konektor, který můžete použít pro napájení desky senzorbit a také microbit. Stačí připojit k počítači, USB nabíječce nebo batterypacku.

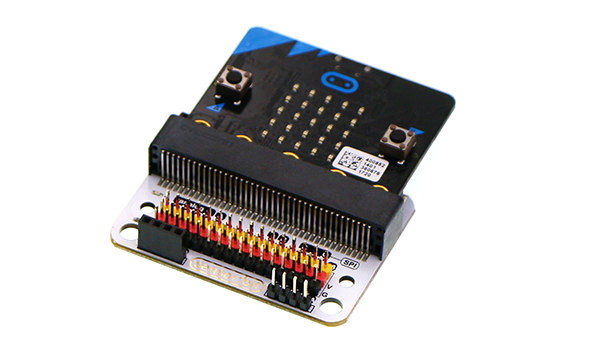

Senzor:bit pro micro:bit - univerzální rozšiřující modul s deskou microbit

Vlastnosti Sensor:bit

  • Zpřístupní všechny porty microbit na piny GVS
  • Vyvedená sběrnice I2C (vstup i výstup) pro elektronické moduly jako OLED display, snímač BME280 apod
  • Integrovaný buzzer a audio jack 3,5 mm pro sluchátka
  • Pasuje do stavebnice LEGO®
  • Obsahuje přehledný popis funkce a označení pro každý pin
  • Provozní indikační LED

Konektor pro sluchátka

Na desce Sensor:bit je audio jack 3,5 mm vhodný pro připojení sluchátek. Výstup pro sluchátka je připojen na port P0 desky microbit. Pokud zapojíte sluchátka do konektoru, tak se buzzer na desce senzor:bit automaticky vypne. Výstup pro sluchátka dobře poslouží například při výuce ve třídě. Děti se navzájem neruší a mohou se soustředit více na programování.

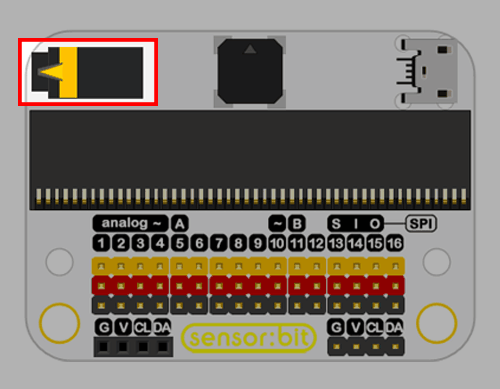

Senzor:bit pro micro:bit - univerzální rozšiřující modul - audio jack

Zabudovaný Buzzer na desce Senzorbit je připojen na port P0. Po připojení sluchátek se buzzer odpojí. Micro:bit V2 má sice buzzer už rovnou na desce, ale ten nejde propojit na sluchátka. Výhodou buzzeru na desce Senzor:bit je také to, že buzzer bude možné využít se starší verzí desky microbit.

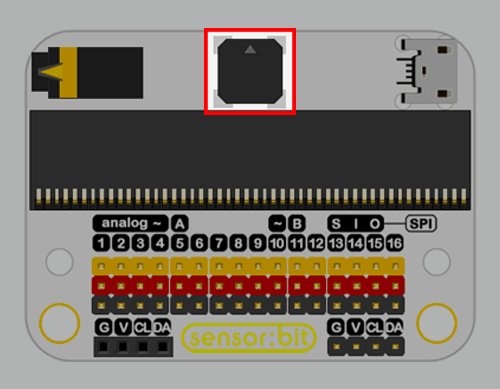

Buzzer

Senzor:bit pro micro:bit - univerzální rozšiřující modul - buzzer

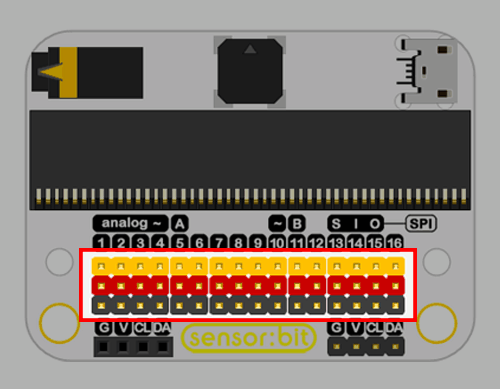

16 GVS portů

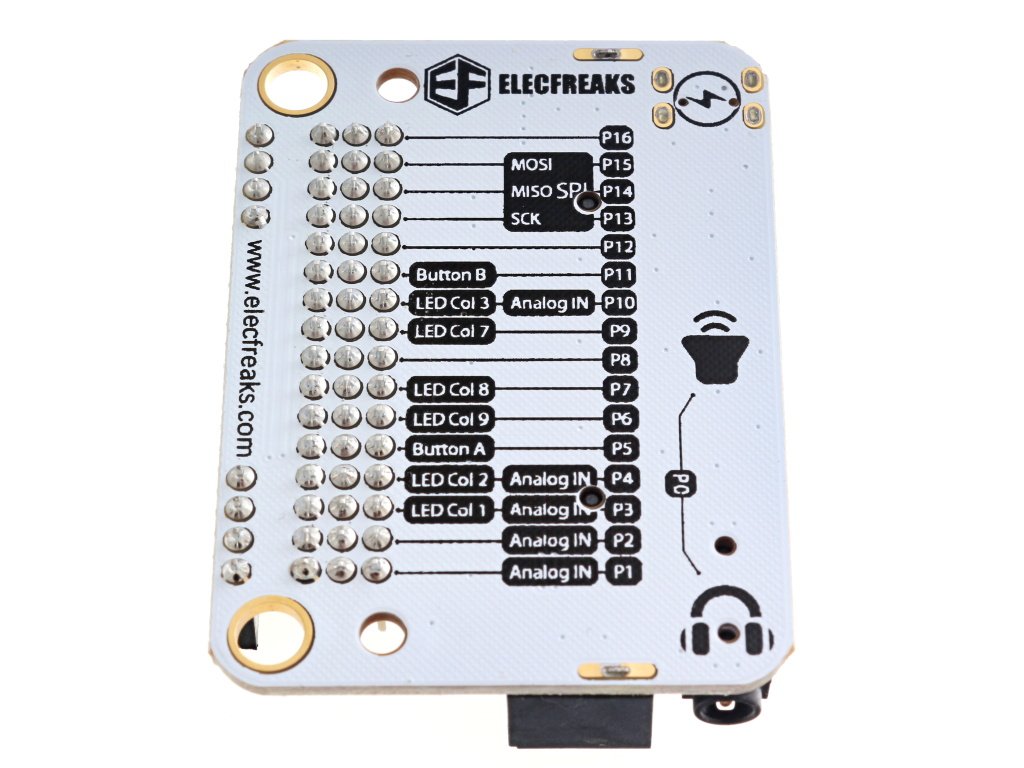

Důležitou součástí desky Senzorbit je část obsahující GVS porty. Na tyto porty můžeme připojit nejrůznější periferie od LED přes různé snímače až po displeje a serva. Výhodou portů je jednoduché 3vodičové zapojení. Na každé trojici pinů je napájecí napětí "Voltage", zem "Ground" a pracovní signál "Signal“. Většina portů je digitálních. Analogové jsou označeny v popisu na desce. Pokud desku obrátíte, tak najdete detailní popis zapojení všech portů

Senzor:bit pro micro:bit - univerzální rozšiřující modul - GVS porty

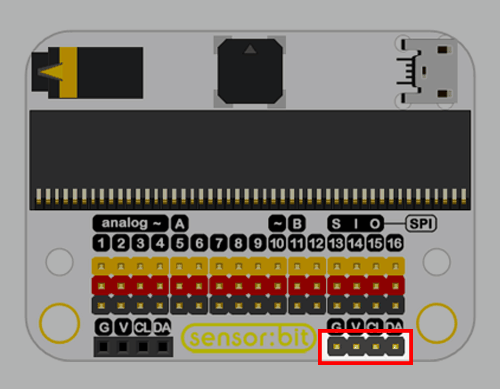

Sběrnice I2C

Na desce najdete také konektory pro sběrnici I2C. Zde můžete zapojit například snímač teploty, tlaku nebo maticový LED displej. Oba konektory jsou zapojeny paralelně, ale první je tvořen dutinkami a druhý kolíky. Výhodou této koncepce je to, že nepotřebujete speciální propojovací vodiče a pravděpodobně bude postačovat to, co najdete v šuplíku. I2C konektory jsou dva a to je zase dobré pro připojení více periferií a nebo řetězení sběrnice.

Senzor:bit pro micro:bit - univerzální rozšiřující modul - I2C sběrnice

Senzor:bit pro micro:bit - univerzální rozšiřující modul - I2C

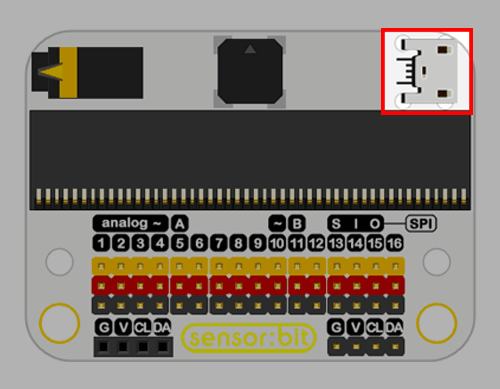

Napájecí konektor micro USB

Velkou výhodou desky Sensor:bit je zvláštní napájecí zdroj pro periferie a microbit. Tento zdroj je mnohem výkonnější než ten, který je zabudovaný na desce microbit. To umožňuje připojit větší množství periferií aniž by se napájecí napětí snížilo nebo kolísalo.

Použitý regulátor vytváří přesné napětí 3,3V (odchylka 1 %), ze kterého můžeme odebírat až 1 A. Tento zdroj je vybaven automatickou ochranou proti nadproudu, zkratu a přehřátí, což se pro bastlení s microbit určitě hodí.

Senzor:bit pro micro:bit - univerzální rozšiřující modul - USB napájení



Kompatibilita Senzor:bit s platformu LEGO®

Senzor:bit pro micro:bit - univerzální rozšiřující modul - LEGO

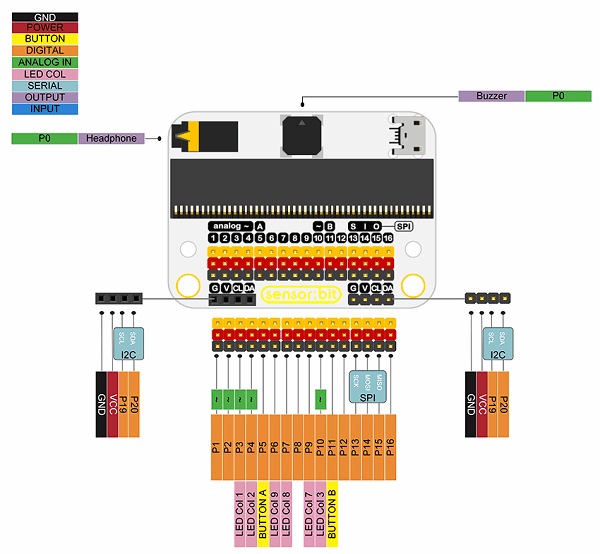

Uživatelské rozhraní Sensor:bit

senzor-bit-pro-microbit-univerzalni-rozsirujici-modul-uzivatelske-rozhrani

Použití a programování Sensor:bit

  • Sensor:bit připojte do desky Micro:bit a připojte k počítači USB kabelem
  • V prostředí Makecode založte nový projekt
  • S následujícím programem zahraje micro:bit melodii po stisknutí tlačítka A. Po připojení sluchátek se vypne buzzer a melodii uslyšíte ve sluchátkách.
  • Program si můžete prohlédnout nebo stáhnout v následujícím okně. Tlačítko EDIT vás přepne do editace.

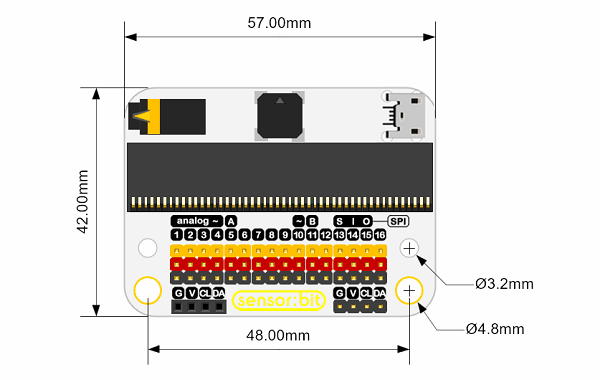

Rozměry SenZor:bit

senzor-bit-pro-microbit-univerzalni-rozsirujici-modul-rozmery

Odkazy pro micro:bit rozšiřující modul

Podobné produkty


  • BBC micro:bit rozšiřující modul na bastlení Kód: EF38
    BBC micro:bit rozšiřující modul na bastlení (Octopus:bit)
    Skladem (>10 ks)

    Líbí se vám micro:bit a máte rádi také pořádné bastlení? Tento rozšiřující modul vám přivede pod nos všechny microbití signály a navíc zajistí změnu napěťových úrovní pro připojení standardních 5V Arduino modulů a snímačů!


    375 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • BBC micro:bit rozšiřující modul pro kontaktní pole Kód: EF35
    BBC micro:bit rozšiřující modul pro kontaktní pole
    Skladem (>10 ks)

    Micro:bit je fajn, ale jak připojit signály na ten zlatý hřebínek...? Tento micro:bit rozšiřující modul vám umožní dostat se Microbitu jak se říká "pod sukni" a zpřístupní vám všechny mikrobití signály!


    133 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Edge:bit pro micro:bit - ochranný modul Kód: EF53
    Edge:bit pro micro:bit - ochranný modul
    Skladem (>10 ks)

    Edgebit je rozšiřující modul, který ochrání vašeho mikrobitího miláčka před škrábanci a poškozením v důsledku divokého bastlení (čtěte jako poněkud častějšího používání).


    113 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • IoT:bit pro micro:bit - modul pro Internet věcí IoT Akce Výprodej Kód: EF81
    IoT:bit pro micro:bit V1 - modul pro Internet věcí IoT
    Skladem (>10 ks)

    IoT:bit pro micro:bit je rozšiřující elektronický modul, který posune hranice vašich projektů s microbitem! Přináší možnost připojit microbit do WiFi sítě a naplno ho využít pro Internet věcí IoT. Budete moct bezdrátově ovládat zařízení nebo měřit data a posílat je do cloudu pro další zpracování! Kompatibilní s LEGO®.

    491 Kč (–50 %)
    245 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Hrající sněhová vločka pro micro:bit zvrchu Kód: EF56
    Hrající sněhová vločka pro micro:bit
    Skladem (>10 ks)

    Sníh a sněhové vločky jsou jedním ze symbolů zimy a Vánoc. A co třeba vločka, která dokáže zahrát vánoční koledu? To by potom bylo! Stačí přidat micro:bit, propojit vodiče a můžete hrát!


    66 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • IoT:bit pro micro:bit V2 - modul pro Internet věcí IoT Kód: EF155
    IoT:bit pro micro:bit V2 - modul pro Internet věcí IoT
    Skladem (>10 ks)

    IoT:bit pro micro:bit V2 je rozšiřující elektronický modul, který posune hranice vašich projektů s microbitem! Přináší možnost připojit microbit do WiFi sítě a naplno ho využít pro Internet věcí IoT. Budete moct bezdrátově ovládat zařízení nebo měřit data a posílat je do cloudu pro další zpracování! Kompatibilní s LEGO®.


    491 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • BBC micro:bit V2 - mikropočítač pro výuku programování Novinka Tip Kód: EF172
    BBC micro:bit V2.21 - mikropočítač pro výuku programování
    Skladem (>10 ks)

    BBC Micro:bit V2 je vylepšená verze populární desky microbit! Verze microbit V2 má navíc zabudovaný reproduktor, mikrofon, silnější procesor, více paměti a další různá vylepšení. Skvělé je logo microbit s integrovaným dotykovým senzorem, lepší přizpůsobení verze V2 pro krokodýly nebo možnost jednoduchého přechodu do režimu spánku. Zkrátka micro:bit V2 se opravdu povedl a svými funkcemi uspokojí začátečníky i zkušenější bastlíře. Použití najde V2 nejen v efektivní a hravé výuce programování, ale také v realizaci různých projektů od dálkově ovládaného vozítka až po automatizaci v domácnosti nebo na zahradě.


    727 Kč
    Značka: ElecFreaks Záruka: 2 roky
  • Octopus čidlo teploty s TMP36 Kód: EF117
    Octopus čidlo teploty s TMP36
    Skladem (>10 ks)

    Pokud vašemu projektu chybí měřící senzor teploty, jednoduché Octopus čidlo teploty s TMP36 je tou správnou volbou! Díky analogovému výstupu, který lineárně odpovídá hodnotě ve stupních Celsia, je práce se senzorem velmi snadná. Čidlo nepotřebuje kalibraci.


    84 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • PlanetX snímač teploty a vlhkosti DHT11 Novinka Kód: EF448
    PlanetX snímač teploty a vlhkosti DHT11
    Skladem (8 ks)

    Snímač teploty a vlhkosti DHT11 umožňuje měřit jednoduše okolní teplotu a vlhkost. S modulem DHT11 vytvoříte nejjednodušší microbit meteostanici nebo teplotní alarm! Modul pasuje jednoduše do LEGO®.


    229 Kč

    Značka: ElecFreaks Záruka: 2 roky
Hmotnost 0.02 kg
Rozměry PCB (?) 57 x 42 mm
