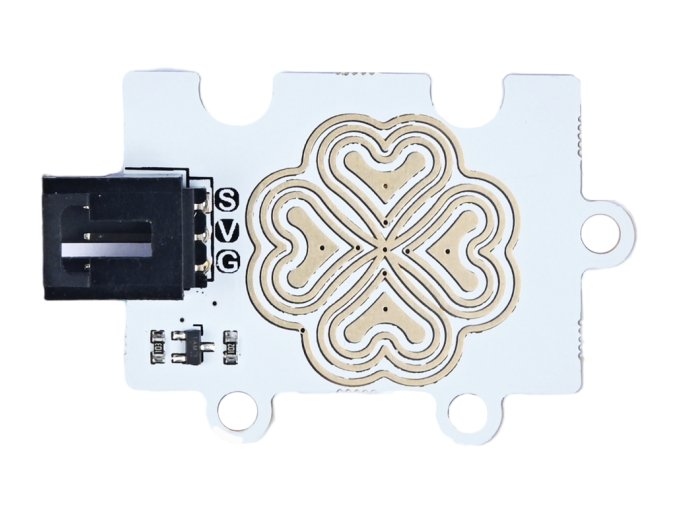

Octopus dešťový senzor

Objev déšť v projektech s micro:bit a Arduinem

Octopus dešťový senzor umožní žákům i bastlířům jednoduše zjistit přítomnost deště, kapek vody nebo kondenzace na plošném snímači. Při zvlhnutí mění svůj analogový výstup, takže jej snadno připojíte k micro:bitu, Arduinu nebo jiné vývojové desce a využijete v meteostanicích, chytré domácnosti nebo automatizovaných projektech.

Při výuce vám senzor pomůže srozumitelně vysvětlit měření vlhkosti povrchu, princip vodivosti vody a prahové spínání – žáci tak okamžitě vidí, jak se změna prostředí projeví v programu. V praxi jej můžete využít například pro automatické zavírání oken, alarm při dešti, ochranu venkovních zařízení nebo interaktivní instalace reagující na kapky vody.

Vlastnosti dešťového senzoru

• Jednoduchá detekce deště, páry a vlhkého dotyku – výstupní napětí roste se zvyšující se vlhkostí na ploše senzoru.
• Analogový výstup pro snadné vyhodnocení – senzor vrací plynulou analogovou hodnotu, se kterou žáci dobře pochopí prahové spínání i měření „síly“ deště.
• Kompatibilní s micro:bit i Arduino – pracuje v rozsahu napájení 3–5,5 V, takže se hodí jak k micro:bitu, tak k Arduino deskám a jejich rozšiřujícím shieldům.
• 3pinový konektor Octopus – plug-and-play propojení přes analogový kabel bez bastlení na nepájivém poli, ideální do výuky.
• Rychlá odezva a vysoká citlivost – senzor reaguje prakticky okamžitě na kapky vody nebo kondenzující páru, což je dobře vidět i v jednoduchých školních projektech.
• Vhodný jako jednoduchý dešťový hlídač nebo levný parní spínač – využijete jej v meteostanicích, chytré domácnosti, automatickém zavírání oken nebo jako bezpečnostní prvek proti dešti.
• Možnost použití jako dotykový senzor – plošku senzoru lze využít i jako touch pad založený na vlhkosti, což rozšiřuje kreativní využití v interaktivních instalacích.
• Kompaktní modul včetně kabelu – malé rozměry cca 30 × 20 × 6 mm a dodávaný kabel usnadňují instalaci do modelů a žákovských konstrukcí.

Jak funguje dešťový senzor

Octopus dešťový senzor pracuje na jednoduchém principu změny elektrického odporu. Na plošném snímači je vytvořená vodivá mřížka z vodivých cest. Pokud je ploška suchá, cesty jsou od sebe elektricky izolované a odpor mezi nimi je velmi vysoký.

Jakmile na senzor dopadnou kapky vody nebo kondenzovaná pára, voda začne vodivé cesty propojovat. Protože voda obsahuje ionty, stává se vodivým prostředím a odpor mezi cestami výrazně klesá. Tento změněný odpor je zapojen do děliče napětí, takže na výstupu senzoru se objeví analogové napětí úměrné míře zvlhnutí.

Vaše deska (micro:bit, Arduino) pak měří toto analogové napětí a podle jeho velikosti pozná, zda senzor detekuje jen lehkou vlhkost, silnější déšť, páru, nebo je ploška prakticky suchá. Díky tomu lze v programu snadno nastavit prahové hodnoty pro spínání různých akcí (alarm, zavření okna, změna animace na LED atp.).

Postav chytrou meteostanici i dešťový alarm bez bastlení

Octopus dešťový senzor patří do řady Octopus Electronic Bricks, které umožňují stavět elektronické projekty stejně jednoduše jako skládat kostky. Stačí modul připojit pomocí 3pinového kabelu k micro:bitu, Arduinu nebo rozšiřující desce a můžete rovnou začít měřit, jestli na snímací plošku dopadají kapky deště nebo se na ní sráží pára.

Senzor reaguje na zvlhnutí povrchu – jakmile se na mřížce objeví voda nebo pára, výstupní napětí roste. Vaše deska pak z analogového vstupu snadno pozná, zda je ploška suchá, jen lehce vlhká, nebo už na ni prší. To umožňuje v projektech pracovat nejen s jednoduchým „ano/ne“, ale i s „intenzitou“ deště.

Díky jednoduchému připojení a robustní konstrukci je senzor vhodný zejména do výuky programování a elektroniky – žáci uvidí okamžitou reakci v programu (změna ikony, spuštění bzučáku, zavření serva) vždy, když senzor navlhne.

Typické použití v projektech

• Jednoduchý dešťový hlídač – upozornění při prvních kapkách deště, například na otevřeném okně nebo balkoně.
• Levný parní spínač – detekce páry nad hrncem, v blízkosti zvlhčovače nebo jiného zdroje vlhkosti.
• Dotykový senzor založený na vlhkosti prstu – využití mřížky jako touch pad, který reaguje na dotyk kůže.
• Součást školních meteostanic – spolu s teplotním, tlakovým nebo světelným senzorem lze vytvořit jednoduchou meteorologickou stanici ovládanou micro:bitem.
• Chytrá domácnost a modely – spouštění zavírání oken, zastavení pohybu markýzy nebo změna chování modelu venkovní techniky při dešti.

Senzor deště v praxi

Čidlo osvětlení připojte pomocí vhodného rozšiřujícího modulu k desce microbit. Na obrázku je propojení realizováno s deskou Senzor:bit a senzor deště je připojen na Port 1. Senzor pracuje při napájení 3,3 V nebo 5 V, což zajišťuje kompatibilitu s většinou běžných vývojových desek.

• G - GND (zem)
• V - VCC (3 V)
• S - signál

Jak na programování? Jednoduše!

Na programování senzoru deště poslouží Online editor Makecode. Následující program zobrazí na displeji microbitu hodnotu, která odpovídá úrovni vlhkosti povrchu senzoru deště.

Praktické tipy pro použití ve výuce

• V hodinách lze názorně demonstrovat vodivost vody a iontů, princip děliče napětí a prahové spínání (IF podmínky v kódu).
• Žáci mohou porovnávat odezvu senzoru při dešti, mlze, páře z hrnce nebo dotyku prstem.
• V kombinaci s LED pásky, relé modulem nebo servem si snadno vytvoří scénáře typu: „začni blikat, když začne pršet“, „zavři okno“, „zastav motorek“.

Upozornění k použití snímače deště

Samotná snímací ploška je určena ke smáčení deštěm nebo párou, ale konektor senzoru není vodotěsný – při instalaci je potřeba zabránit tomu, aby se voda dostala k plastovému konektoru a kabelům. Pro venkovní použití se doporučuje umístit elektroniku do ochranné krabičky a vystavit dešti pouze snímací část.

Octopus dešťový senzor rozměry

Poznámka: Připojovací kablík délky 25 cm je součástí balení

Dešťový senzor - odkazy

• Návod k použití a příklady pro dešťový senzor
