Octopus BME280 snímač tlaku, teploty a vlhkosti



Je vysoký nebo nízký tlak vzduchu? Octopus modul se senzorem BME280 pro microbit vám na tuto otázku jasně odpoví. Navíc má integrovaný i snímač teploty a vlhkosti, tak může hned fungovat jako jednoduchá meteorologická stanice.

Dostupnost Skladem (> 10 ks)
Můžeme doručit do
2.11.2021
289 Kč
239 Kč bez DPH

Kód produktu EF115
Značka ElecFreaks
Webová stránka značky elecfreaks.com
Kategorie Elektronické moduly
Záruka 2 roky


Meteostanice s jedním čidlem?

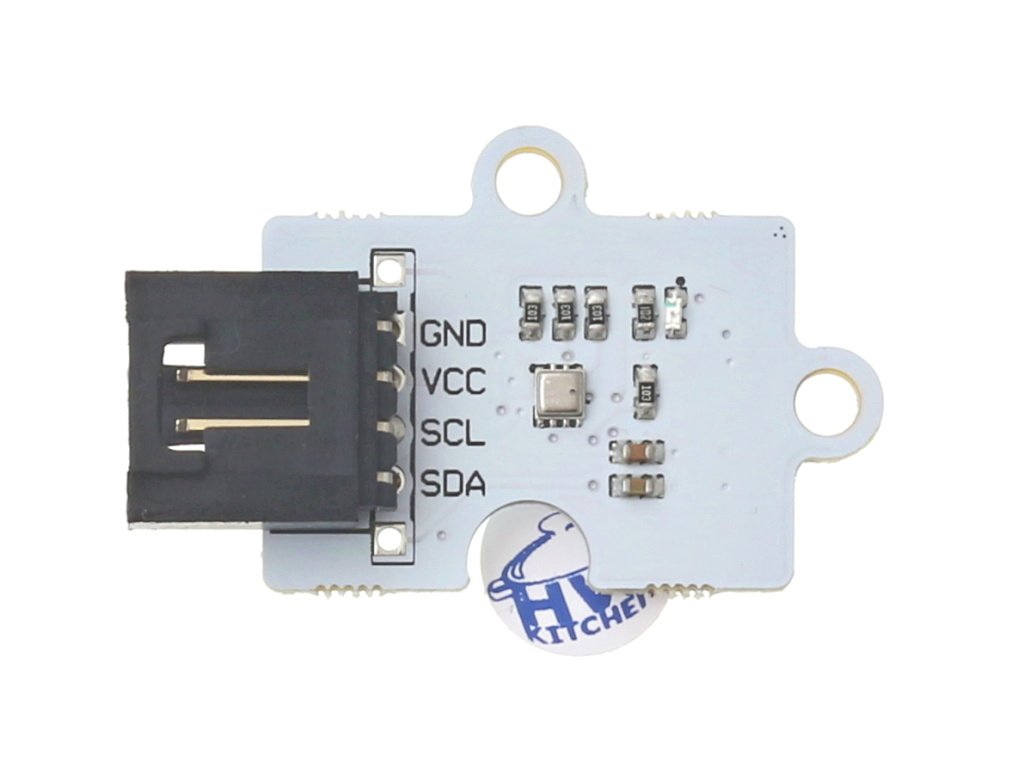

Octopus BME280 snímač tlaku, teploty a vlhkosti je miniaturní modul s velkým využitím. Umožňuje totiž měřit hned 3 veličiny, charakteristické pro meteostanice. Ve spojení s microbit můžete takovou meteostanici jednoduše postavit. Stačí k tomu modul se senzorem BME280, řídící deska microbit a nějaký rozšiřující modul. Octopus modul BME280 je dodáván s vodiči F/F, které umožní připojení k různým rozšiřujícím deskám. Modul je potřeba připojit ke sběrnici I2C.

Octopus BME280 vám umožní také šikovně určit například aktuální nadmořskou výšku. Pro její zjištění vám postačí přesně změřený tlak ovzduší kolem vás.

Klíčové vlastnosti modulu s BME280

  • Možnost relativně přesného měření tlaku, teploty a vlhkosti
  • Otvory pro připevnění šroubky M3
  • Nízké napájecí napětí kompatibilní s microbit
  • Komunikace pomocí sběrnice I2C nebo SPI
  • Malý proudový odběr a velikost PCB
  • Indikační LED pro napájení modulu

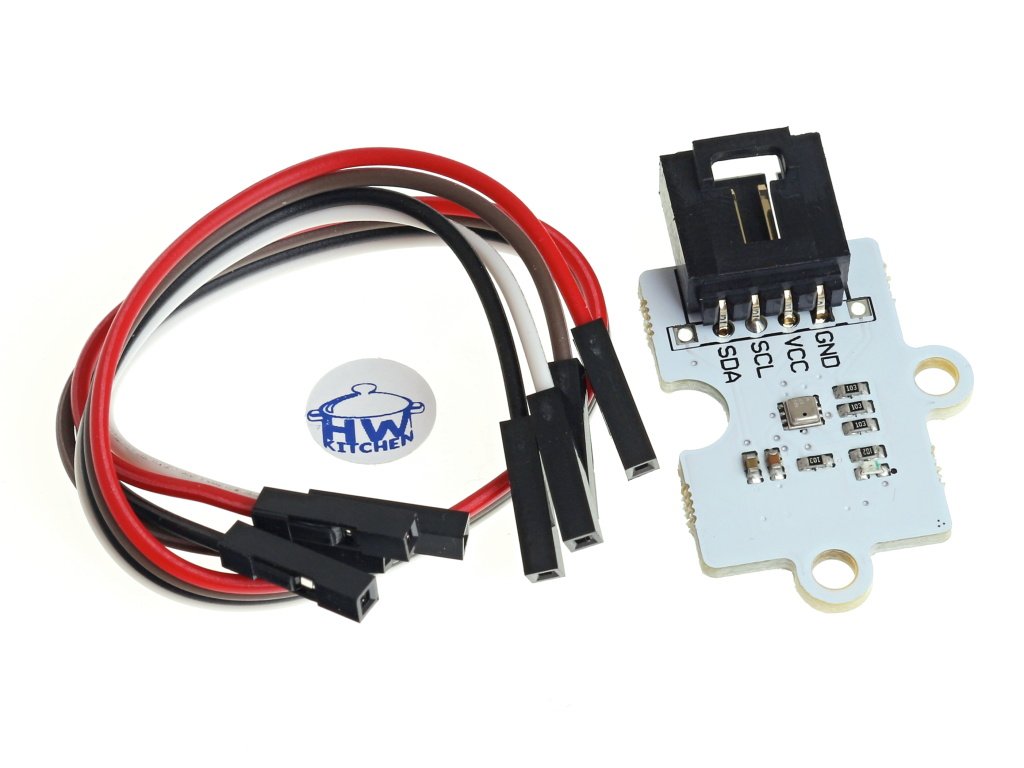

  • Připojovací vodiče F/F (4 ks délky 20 cm) jsou v balení

zapojte 4 fousy a měřte

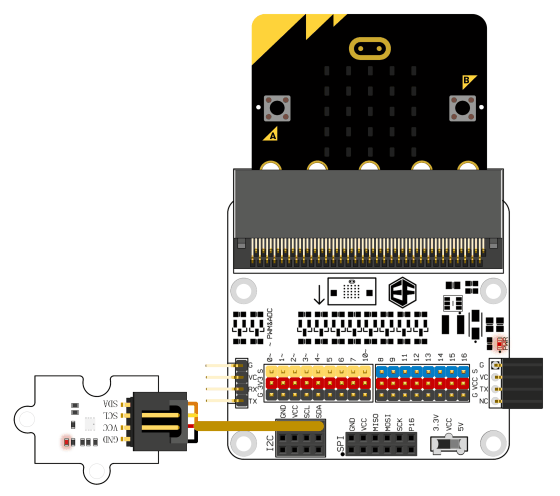

Modul snímače s BME280 připojíte 4 vodiči k rozšiřující desce. Zapojte signály napájení VCC a GND a pak signály I2C sběrnice SCL a SDA. Pak už se můžete pustit do programování. Na obrázku je propojení realizováno s deskou Octopus:bit a čidlo BME280 je připojeno na piny pro sběrnici I2C.

Vložte micro:bit do slotu Octopus:bitu. Poté vše pohodlně zprovozněte skrz editor MakeCode.

Modul BME280 je dodáván s vodiči F/F a pro při propojení modulu Octopus:bit budete potřebovat nějako redukci nebo rovnou vodiče M/F. Redukci můžete realizovat například pin lištou. Pokud použijete rozšiřující modul Sensor:bit (viz video níže), tak vše můžete propojit pomocí vodičů F/F, které jsou součástí balení.

 Octopus BME280 snímač tlaku, teploty a vlhkosti zapojení

programování senzoru BME280

Veškeré programování probíhá v MakeCode editoru. V následujícím příkladu si ukážeme příklad jednoduché meteostanice. Pomocí čidla BME280 se měří teplota, vlhkost a tlak. To se zobrazuje na malém OLED displeji. Program by byl ještě kratší, pokud by se zobrazovaly jen hodnoty naměřených údajů. V prostředí MakeCode jsou použity rozšíření weather-bit pro senzor BME280 a oled-ssd1306 pro display modul



malá spotřeba i velikost

Octopus modul je vzhledem k malým rozměrům snímače BME280 dokonale kompaktní a tak se dá jednoduše zabudovat i do menšího prostoru. Navíc je tady možnost snadného přichycení šroubky M3.

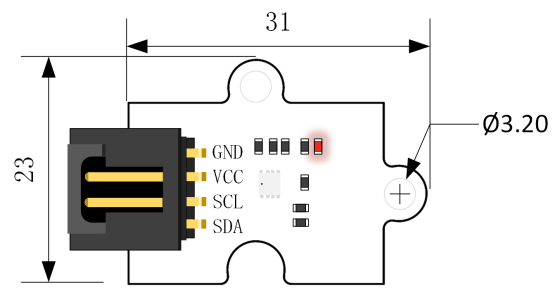

Octopus BME280 snímač tlaku, teploty a vlhkosti rozměry

Odkazy pro snímač BME280

Podobné produkty


  • Octopus čidlo teploty s TMP36 Kód: EF117
    Octopus čidlo teploty s TMP36
    Skladem (> 10 ks)

    Pokud vašemu projektu chybí měřící senzor teploty, jednoduché Octopus čidlo teploty s TMP36 je tou správnou volbou! Díky analogovému výstupu, který lineárně odpovídá hodnotě ve stupních Celsia, je práce se senzorem velmi snadná. Čidlo nepotřebuje kalibraci.


    77 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Snímač teploty a vlhkosti DHT11 Kód: HW363
    Snímač teploty a vlhkosti DHT11
    Skladem (> 10 ks)

    Levný snímač teploty a vlhkosti DHT11, který vyhoví svými parametry pro velké množství použití.


    39 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Snímač teploty a vlhkosti DHT22 Kód: HW362
    Snímač teploty a vlhkosti DHT22
    Skladem (> 10 ks)

    Oblíbený snímač teploty a vlhkosti DHT22 zajistí měření veličin ve vašem Arduino projektu a umožní vytvořit například jednoduchou ale přesnou meteostanici.


    151 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  •
  • Octopus teplotní čidlo DS18B20 vodotěsné Kód: EF108
    Octopus teplotní čidlo DS18B20 vodotěsné
    Skladem (> 10 ks)

    Přesné a rychlé teplotní čidlo DS18B20 ve vodotěsném provedení vhodné hlavně pro měření teploty kapalin. Čidlo se hodí také do prašného, vlhkého nebo znečištěného prostředí a dokáže odolat povětrnostním vlivům. Přenos informací o teplotě je digitální. Standardní připojení přes GVS port.


    183 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Octopus kapacitní čidlo půdní vlhkosti Kód: EF104
    Octopus analogové kapacitní čidlo půdní vlhkosti
    Skladem (> 10 ks)

    Pracujete na projektu, kde potřebujete přesně a spolehlivě měřit vlhkost půdy? Octopus kapacitní čidlo půdní vlhkosti využívá princip kapacitního snímání, dokonale odolává korozi, a tak vám bude sloužit opravdu dlouho.


    104 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Arduino Oplà IoT Kit zavlažování rostlin Akce Kód: AD830
    Arduino Oplà IoT Kit
    Skladem (> 10 ks)

    Oplà IoT Kit je vaše brána do digitálního světa propojování objektů a lidí. S Arduino Oplà začněte tvořit jednoduše vlastní projekty pro Internet věcí. Ať to bude projekt pro vaši zahradu, domov nebo kancelář, bude vás to bavit! Oplà rozšiřující deska má efektní barevný kulatý displej a ovládá se dotykem!

    3 077 Kč (–10 %)
    2 769 Kč

    Značka: Arduino.cc Záruka: 2 roky
  •
  • Octopus senzor kvality vzduchu PM2,5 Kód: EF71
    Octopus senzor kvality vzduchu PM2,5
    Skladem (3 ks)

    Senzor kvality vzduchu je snímač koncentrace prachových částic a můžete s ním měřit znečištění vzduchu částicemi prachu. a výsledky si posílat například do ThingSpeak. Senzor kvality se dá jednoduše použít s deskou microbit.


    794 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • BBC micro:bit rozšiřující modul na bastlení Kód: EF38
    BBC micro:bit rozšiřující modul na bastlení (Octopus:bit)
    Skladem (> 10 ks)

    Líbí se vám micro:bit a máte rádi také pořádné bastlení? Tento rozšiřující modul vám přivede pod nos všechny microbití signály a navíc zajistí změnu napěťových úrovní pro připojení standardních 5V Arduino modulů a snímačů!


    343 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Octopus 3V laserový modul Kód: EF109
    Octopus 3V laserový modul
    Skladem (> 10 ks)

    Octopus 3V laserový modul obsahuje laserový čip, optiku a vše potřebné, abyste hned po jeho zapnutí viděli ve vzdálenosti až desítek metrů charakteristický červený bod. Laser je supr věcička, ale pozor, nekoukejte do něj!


    77 Kč

    Značka: ElecFreaks Záruka: 2 roky
Hmotnost 0.01 kg
Pracovní napětí 1,7–3,6 V DC
Rozsah měření tlaku vzduchu 300–1100 hPa (±1 hPa), rozlišení 0,18 Pa
Rozsah měření relativní vlhkosti 0–100% (±3 %), rozlišení 0,008 %
Rozsah měření teploty 0–65 °C (±1 °C), rozlišení 0,01 °C
Rozměry PCB 31 x 23 mm
