Popis
Připoj projekt k internetu věcí
PlanetX WiFi modul rozšiřuje vaše projekty s micro:bit o možnost komunikace přes WiFi. Data z projektu můžete odesílat na IoT platformu, vzdáleně je sledovat a následně vyhodnocovat – například při měření prostředí, chytré zálivce nebo školních experimentech s internetem věcí.
Modul se hodí do výuky programování, kde chcete žákům ukázat, že micro:bit nemusí jen blikat LED diodami, ale může také sbírat data, posílat je přes internet a reagovat na ně na dálku. Díky konektoru RJ11 4P4C je zapojení v ekosystému PlanetX jednoduché a vhodné i pro rychlé prototypování ve třídě.
Kíčové vlastnosti WiFi modulu
- WiFi připojení pro projekty s micro:bit – modul umožňuje odesílat data do IoT platformy a pracovat s nimi na dálku.
- Vzdálené sledování a analýza dat – hodí se pro měření prostředí, školní experimenty i chytré domácí projekty.
- Praktická výuka internetu věcí – žáci si vyzkouší, jak senzorová data putují z fyzického projektu do online prostředí.
- Jednoduché připojení přes RJ11 4P4C – konektor podporuje rychlé zapojení v ekosystému PlanetX.
- Komunikace přes I²C – modul se připojuje jako I²C zařízení, což usnadňuje integraci do výukových sestav.
- Napájení 3,3 V – vhodné pro nízkonapěťové projekty s micro:bit a kompatibilními rozšiřujícími deskami.
- Čip ESP8266 – osvědčený WiFi čip pro jednoduché IoT projekty a bezdrátovou komunikaci.
- Ideální pro chytré zalévání a datové projekty – výrobce uvádí jako příklad vzdálené zalévání květin i práci s daty přes IoT platformu.
Pošli data vzduchem
PlanetX WiFi modul využívá bezdrátovou komunikaci WiFi, při které se data přenášejí pomocí rádiových vln v pásmu 2,4 GHz. Modul se připojí k bezdrátové síti a umožní, aby projekt s micro:bit odesílal naměřené hodnoty nebo řídicí informace do online prostředí.
V praxi tak můžete například změřit teplotu, vlhkost půdy nebo stav tlačítka a tato data poslat přes WiFi na IoT platformu. micro:bit se stará o logiku programu a zpracování vstupů, zatímco WiFi modul zajišťuje komunikaci se sítí. Díky tomu si snadno ukážete princip internetu věcí, kde fyzické zařízení sbírá data z okolí a sdílí je přes internet.

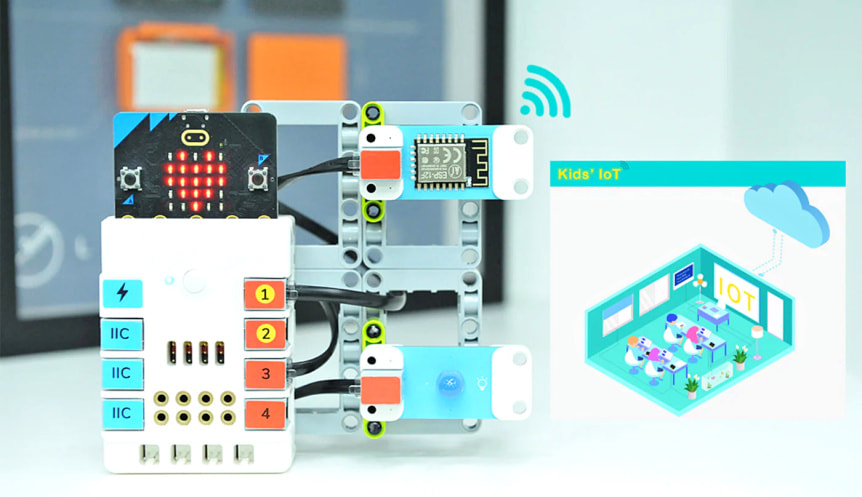

Připoj micro:bit k online světu
PlanetX WiFi modul umožňuje připojit projekty s micro:bit k bezdrátové síti a posílat data do IoT platformy. Díky tomu můžete sledovat hodnoty na dálku, vyhodnocovat je a ukázat princip internetu věcí na praktických školních i domácích projektech.
Modul se hodí například pro měření prostředí, chytrou zálivku nebo jednoduché vzdálené ovládání zařízení. micro:bit se stará o logiku programu a práci se senzory, zatímco WiFi modul zajišťuje komunikaci s online prostředím.
Připojení v systému PlanetX je jednoduché díky konektoru RJ11 4P4C, takže se modul dobře hodí i do výuky, kde potřebujete rychlé a přehledné zapojení bez složité kabeláže. Programování probíhá v prostředí Microsoft MakeCode s rozšířením PlanetX, takže žáci mohou pracovat s blokovým programováním a zároveň si vyzkoušet reálný IoT projekt.
Použití PlanetX WiFi modulu s micro:bit

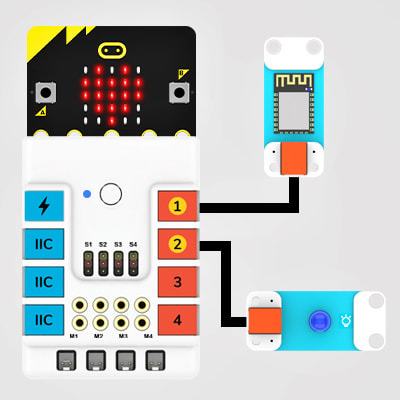

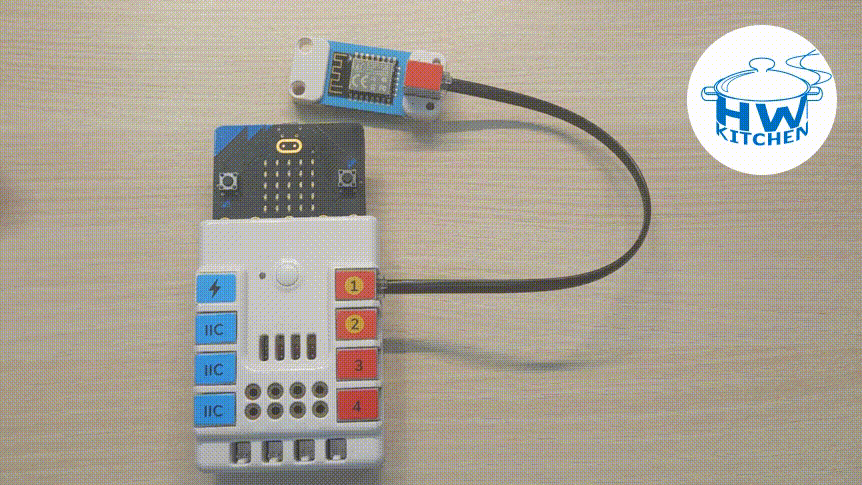

PlanetX WiFi modul můžete použít k tomu, aby projekt s micro:bit posílal data přes WiFi do online grafu. V ukázce je modul připojený k micro:bitu přes rozšiřující desku Nezha a zapojený do portu J1. Díky konektoru RJ11 4P4C je připojení rychlé a přehledné, takže se hodí i pro výuku a školní experimenty.
Modul můžete použít také s dalšími deskami kompatibilními se systémem PlanetX. S vhodnou redukcí RJ11 jej lze připojit i k jiným rozšiřujícím deskám pro micro:bit.
Ukázkový program pro microbit
Ukázkový program je vytvořený v prostředí Microsoft MakeCode pomocí rozšíření ESP8266 WiFi. Program nejprve inicializuje WiFi modul, připojí se k bezdrátové síti a potom v pravidelných intervalech odesílá náhodnou hodnotu do služby ThingSpeak, kde se data zobrazují v grafu.
V programu je potřeba doplnit název WiFi sítě, heslo k WiFi síti a Write API Key z vašeho kanálu ve službě ThingSpeak. WiFi síť musí být v pásmu 2,4 GHz, protože běžné ESP8266 WiFi moduly nepodporují 5GHz sítě.
V této ukázce je WiFi modul připojený k portu J1 na desce Nezha. V MakeCode se proto modul inicializuje přes sériovou komunikaci pomocí pinů Tx P8 a Rx P1. Při použití jiného portu nebo jiné rozšiřující desky je potřeba nastavit odpovídající piny Tx/Rx podle zapojení dané desky.
Co program dělá
Po spuštění se micro:bit pokusí inicializovat WiFi modul a připojit se k síti. Na LED displeji micro:bitu se postupně zobrazují ikony, podle kterých snadno poznáte, v jaké části programu se zařízení právě nachází – například inicializace modulu, připojování k WiFi nebo úspěšné odesílání dat.
Jakmile je WiFi připojená, program každých 20 sekund odešle do služby ThingSpeak jednu náhodnou hodnotu v rozsahu 0 až 10.

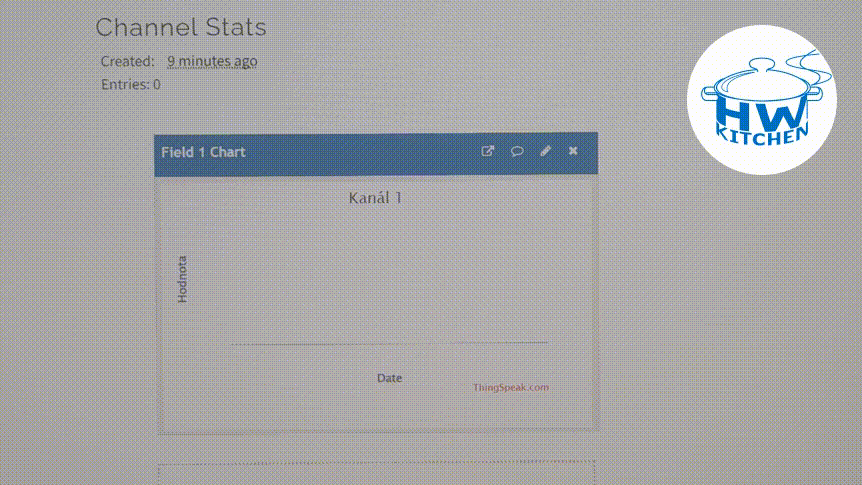

Zobrazení dat v grafu
Ve službě ThingSpeak si vytvoříte vlastní kanál, zapnete Field 1 a zkopírujete jeho Write API Key do programu v MakeCode. Po nahrání programu do micro:bitu se hodnoty začnou odesílat do grafu automaticky.
GIF s grafem je pro přehlednost zrychlený. Ve skutečném programu se nová hodnota posílá přibližně každých 20 sekund, aby bylo odesílání stabilní a odpovídalo limitům služby ThingSpeak.

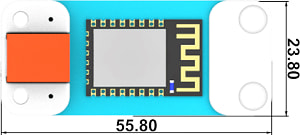

Rozměry modulu PlanetX WiFi modul
Poznámka: Kablík 20 cm s konektory RJ11 je součástí balení
PlanetX WiFi modul - odkazy
Související produkty
-
Kód: EF132
-
Kód: EF439
-
Kód: EF469
Podobné produkty
-
Kód: EF445
-
Kód: EF490
-
Kód: EF498
-
Kód: EF506
-
Kód: EF444
-
Kód: HW407
-
Kód: HW405
| Hmotnost | 0.05 kg |
| Konektor | RJ11 4P4C |
| Napájecí napětí | 3,3 V |
| Komunikace | IIC |
| Hlavní čip | ESP8266 |
| WiFi pásmo | 2,4 GHz |
| Rozměry modulu | 55,8 × 20,5 × 23,8 mm |
