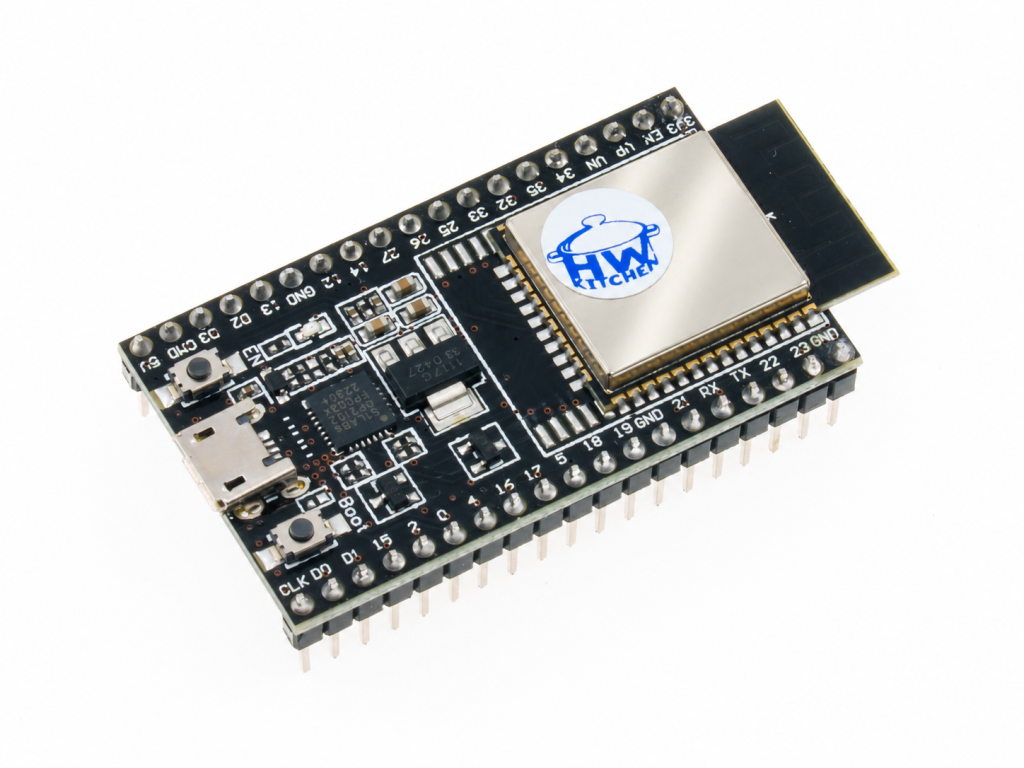

ESP32 DevKitC 38pin ESP32-WROOM-32E 4 MB WiFi + Bluetooth microUSB

Postav si chytré IoT projekty s ESP32

S deskou ESP32 DevKitC 38pin s modulem ESP32-WROOM-32E, 4 MB flash a microUSB konektorem snadno vytvoříte vlastní IoT zařízení, chytré senzory, datalogger, robota nebo domácí automatizaci. ESP32 nabízí v jediném modulu výkonný mikrokontrolér, WiFi i Bluetooth, takže projekt můžete připojit k domácí síti, mobilnímu telefonu nebo internetovým službám bez dalších komunikačních modulů.

Základem vývojové desky je modul ESP32-WROOM-32E s 4 MB flash paměti. ESP32-WROOM-32E je novější generace modulu navazující na původní ESP32-WROOM-32 a zachovává kompatibilní platformu ESP32 pro stávající i nové projekty.

Tato varianta desky je vybavena microUSB konektorem, přes který lze desku napájet i programovat. Pro komunikaci s počítačem je osazen USB–UART převodník CP2102. Deska obsahuje také napěťový regulátor a tlačítka EN a BOOT.

ESP32 můžete používat v Arduino IDE, MicroPythonu nebo oficiálním ESP-IDF. Díky podpoře GPIO, PWM, ADC, DAC, UART, I²C, SPI a dalších periferií lze připojit senzory, displeje, LED pásky, relé, motory, komunikační moduly a další elektroniku.

Deska je vhodná jak pro první experimenty s mikrokontroléry, tak pro rozsáhlejší projekty, ve kterých už jednodušší vývojové desky přestávají výkonem nebo konektivitou stačit.

Vlastnosti ESP32 DevKitC s ESP32-WROOM-32E

• ESP32-WROOM-32E – novější generace modulu navazující na ESP32-WROOM-32
• dual-core procesor Xtensa LX6 s frekvencí až 240 MHz
• 4 MB flash paměti
• 520 kB SRAM
• integrovaná WiFi 2,4 GHz IEEE 802.11 b/g/n
• Bluetooth 4.2 BR/EDR + BLE
• 38pinová vývojová deska s velkým množstvím dostupných GPIO
• microUSB konektor pro napájení a programování
• USB–UART převodník CP2102 pro programování a sériovou komunikaci
• 3,3V logické úrovně GPIO
• hardwarová podpora PWM, ADC, DAC, UART, I²C, SPI, I²S a TWAI/CAN
• tlačítko EN pro reset a BOOT pro vstup do programovacího režimu
• integrovaná PCB anténa
• programování v Arduino IDE, MicroPythonu a ESP-IDF
• vhodné pro IoT, domácí automatizaci, robotiku, měření, chytré senzory a dataloggery

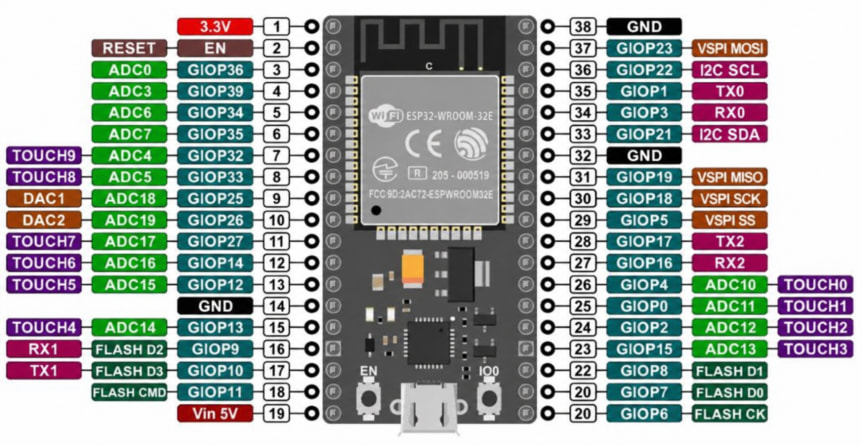

ESP32 v praxi – užitečné piny

ESP32 umožňuje mnoho periferií přiřadit k různým GPIO pinům, takže zapojení není pevně dané. Některé piny se ale používají nejčastěji a je dobré je znát.

Piny GPIO 1 a GPIO 3 jsou zároveň používány pro sériovou komunikaci s počítačem. Pokud je využijete pro vlastní periferie, mohou se při programování nebo ladění objevit konflikty.

Na co si dát při bastlení s ESP32 pozor

ESP32 používá logické úrovně 3,3 V. GPIO piny proto nepřipojujte přímo k signálu 5 V. Při komunikaci s některými 5V moduly může být potřeba použít převodník logických úrovní nebo odporový dělič.

Některé GPIO mají během startu ESP32 speciální funkci. Jedná se například o tzv. strapping piny GPIO 0, 2, 5, 12 a 15. Nevhodně připojená periferie může změnit jejich úroveň při zapnutí a zabránit správnému spuštění desky. Pro běžné senzory a periferie je proto vhodné, pokud je to možné, použít jiné GPIO.

Pozornost věnujte také analogovým vstupům. ESP32 obsahuje převodníky ADC1 a ADC2, ale ADC2 sdílí část hardwaru s WiFi. Pokud je WiFi aktivní, může být používání ADC2 omezené. Pro analogové měření v projektech využívajících WiFi je proto vhodnější použít ADC1.

Piny GPIO 34 až GPIO 39 jsou pouze vstupní a nemají interní pull-up ani pull-down rezistory. Jsou vhodné například pro analogové senzory nebo digitální vstupy, ale nelze jimi přímo ovládat LED, relé nebo jiný výstup.

Napájení a microUSB

Tato verze ESP32 DevKitC používá microUSB konektor. Připojením běžného microUSB kabelu můžete desku současně napájet i programovat.

USB přivádí na desku napětí 5 V, které integrovaný regulátor převádí na 3,3 V potřebné pro modul ESP32-WROOM-32E.

Při napájení externích modulů je potřeba počítat s jejich proudovým odběrem. Zejména při aktivní WiFi mohou vznikat krátkodobě vyšší proudové špičky, proto je u větších projektů důležitý dostatečně dimenzovaný napájecí zdroj.

Výkonnější zařízení, jako jsou motory, serva, relé nebo dlouhé LED pásky, není vhodné napájet přímo z 3,3V výstupu ESP32. Použijte pro ně samostatné vhodné napájení a propojte zem GND obou částí projektu.

Programování ESP32

Pro první projekty je velmi pohodlné Arduino IDE. Po instalaci podpory ESP32 lze desku programovat podobným způsobem jako klasické Arduino a využívat velké množství hotových knihoven.

Pro výuku programování nebo rychlé experimentování můžete použít také MicroPython. Pokročilejší uživatelé mohou využít oficiální vývojové prostředí výrobce Espressif – ESP-IDF.

Ve většině případů proběhne nahrávání programu automaticky díky integrovanému převodníku CP2102. Pokud se desce nepodaří vstoupit do programovacího režimu, lze při zahájení nahrávání krátce podržet tlačítko BOOT.

Co můžete s ESP32 postavit?

• WiFi teploměr nebo meteostanici
• senzor teploty, vlhkosti, CO₂ nebo kvality vzduchu
• webový server s ovládáním zařízení
• Bluetooth ovladač nebo bezdrátový senzor
• řízení LED a adresovatelných LED pásků
• domácí automatizaci a IoT senzory
• robota nebo dálkově ovládané vozítko
• datalogger ukládající data do cloudu
• bezdrátové měření a monitoring
