Popis
Napájení projektů s energií ze slunce

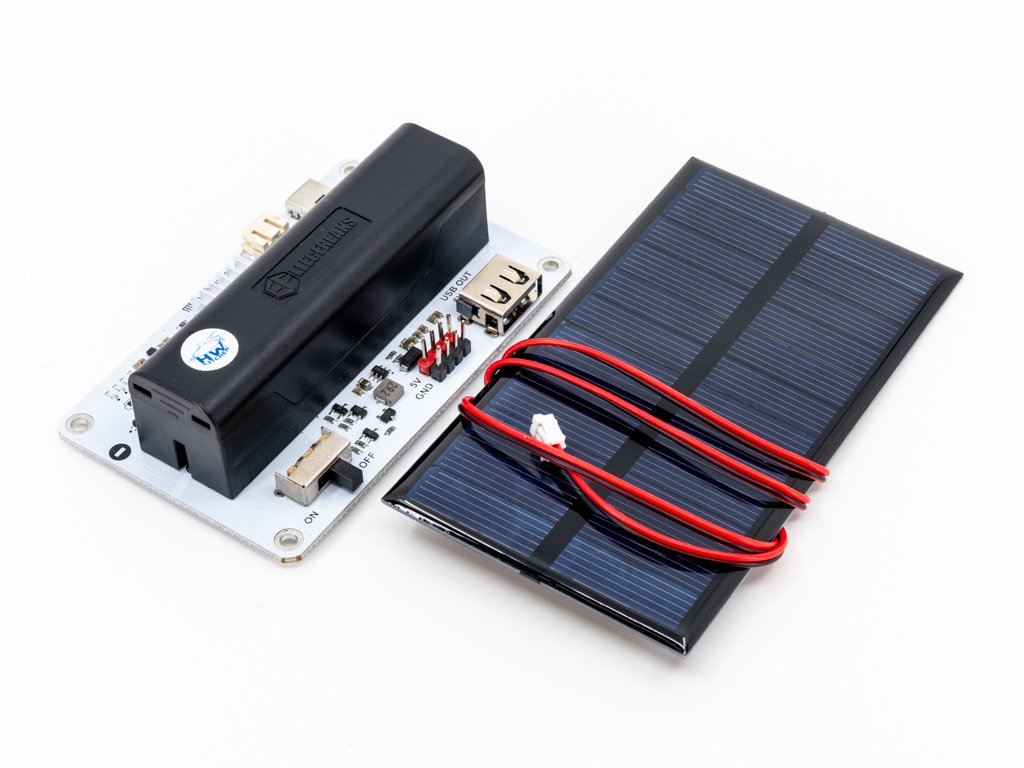

Solární napájecí modul s fotovoltaickým panelem pro 18650 baterii je ideálním řešením, pokud chcete své projekty napájet udržitelně a nezávisle na síti. Umožňuje nabíjení z integrovaného solárního panelu nebo přes konektor USB-C a poskytuje stabilní výstup 5 V/1,5 A pro micro:bit, Arduino, senzorové moduly a další elektroniku. Díky vestavěnému držáku na 18650 baterii funguje modul i jako záložní zdroj energie, takže váš projekt může běžet i v době, kdy není dostatek slunečního svitu.
Modul je ideální pro školní experimenty, venkovní měřicí stanice, ekologické projekty a všechny aplikace, kde chcete využít energii ze slunce. LED indikátory přehledně zobrazí stav nabití a výstupního napětí, takže máte vždy pod kontrolou, kolik energie máte k dispozici.
Vlastnosti solárního napájecího modulu
- Fotovoltaický panel pro nabíjení z energie slunce součástí
- Vestavěný držák pro 18650 Li-ion baterii – funguje i jako záložní zdroj
- Možnost nabíjení přes USB-C konektor
- Stabilní výstup 5 V / 1,5 A pro napájení micro:bit, Arduino a dalších zařízení
- LED indikace stavu nabití a výstupního napětí
- Podpora připojení dalších modulů a senzorů
- Ideální pro venkovní projekty, měřicí stanice a výuku obnovitelných zdrojů energie
- Kompaktní a snadno integrovatelný do školních i domácích projektů
Princip činnosti solárního napájecího modulu
Modul využívá fotovoltaický jev, při kterém se světelná energie mění na elektrickou energii. Fotovoltaický panel tvoří polovodičové články (nejčastěji křemíkové), které po dopadu světla uvolňují elektrony a generují stejnosměrný proud.
Tento proud směřuje do nabíjecího obvodu určeného k nabíjení 18650 Li-ion baterie. Řídicí elektronika zajišťuje optimální nabíjecí proud a napětí, aby nedošlo k poškození baterie. Při nedostatku slunečního svitu lze energii čerpat i z konektoru USB-C.
Vestavěný DC-DC měnič stabilizuje výstup na 5 V s proudem až 1,5 A, což je vhodné pro napájení micro:bit, Arduino a dalších zařízení. LED indikátory informují o stavu nabíjení i výstupu, takže máte neustálý přehled o dostupné energii.

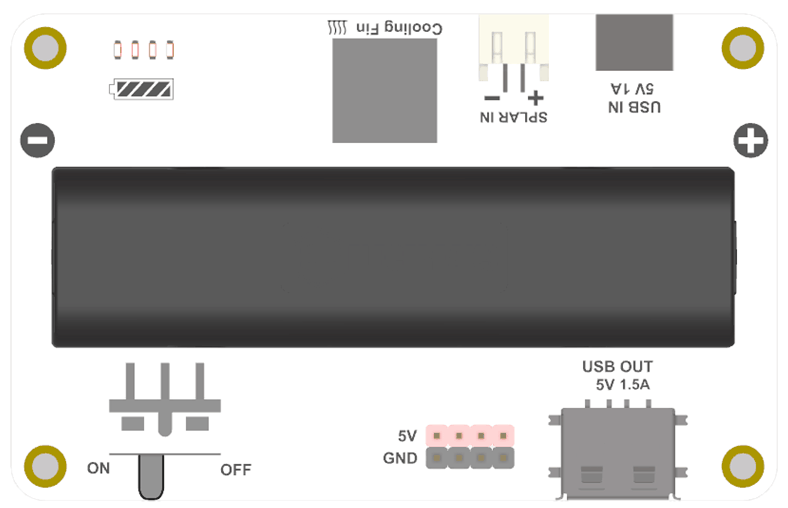

Uživatelské rozhraní solárního modulu

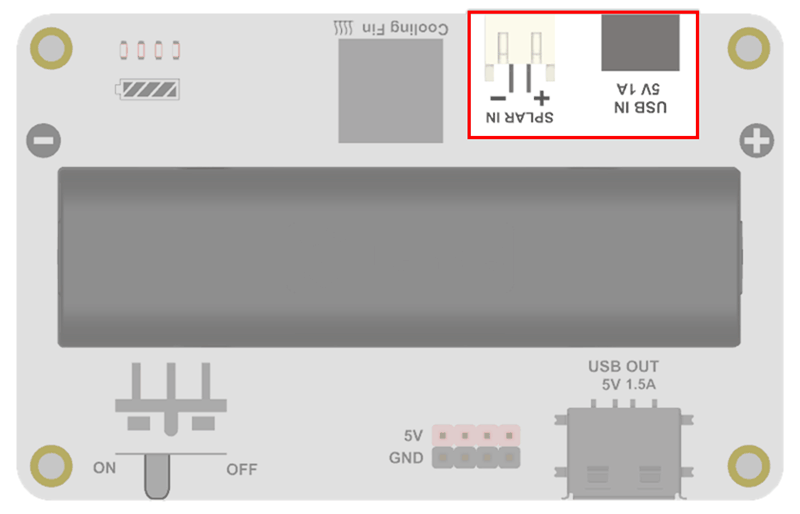

Vstup napájení

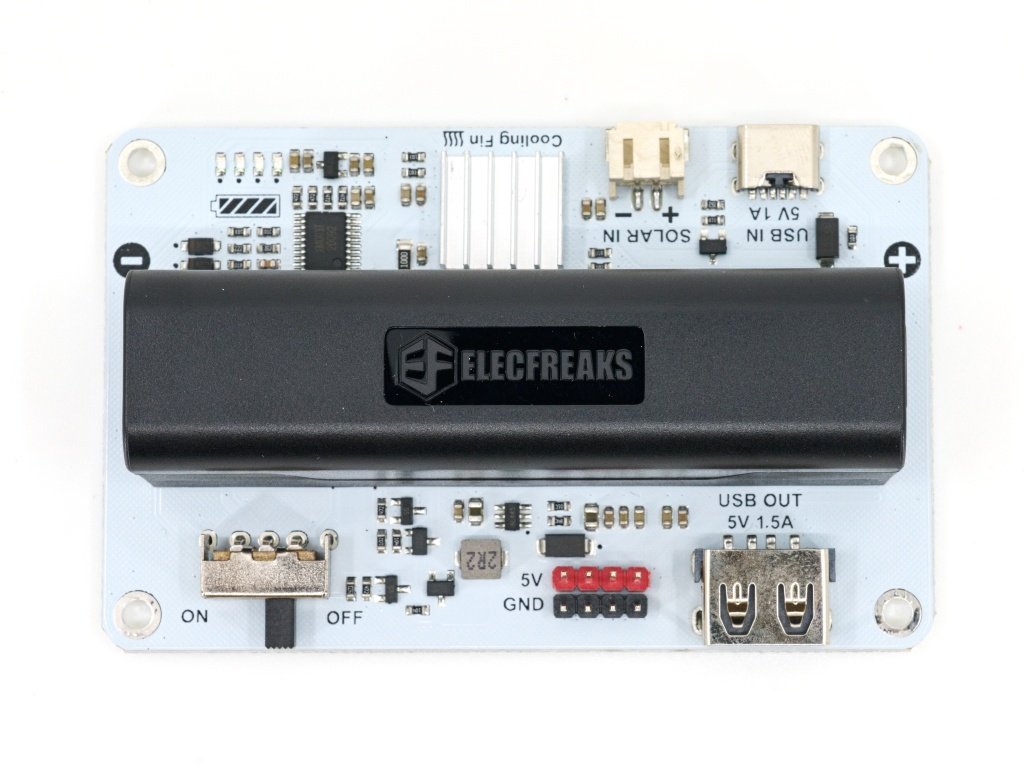

Modul je kompatibilní s konektorem PH.0 a rozhraním USB-C, přičemž podporuje vstup 5 V / 1 A. Na desce najdete vstup SOLAR IN pro připojení solárního panelu a konektor USB IN pro napájení z USB zdroje. Díky dvojímu vstupu lze modul napájet ze solárního panelu nebo z USB adaptéru, takže funguje i při nedostatku slunečního svitu.

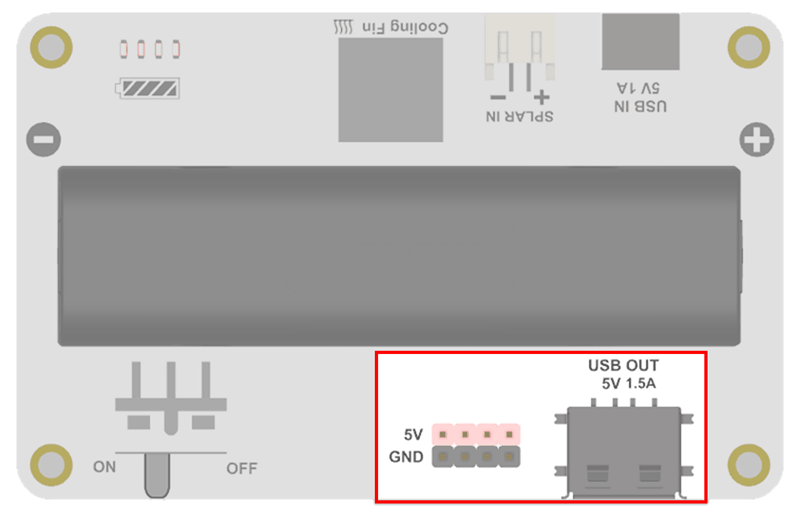

Výstup napájení
Modul poskytuje výstup přes kolíkovou lištu (piny) a rozhraní USB-A, s podporou 5 V / 1,5 A. Na desce jsou k dispozici označené piny 5V a GND a konektor USB OUT (5 V 1,5 A) pro přímé napájení micro:bit, Arduino, senzorů a dalších modulů.

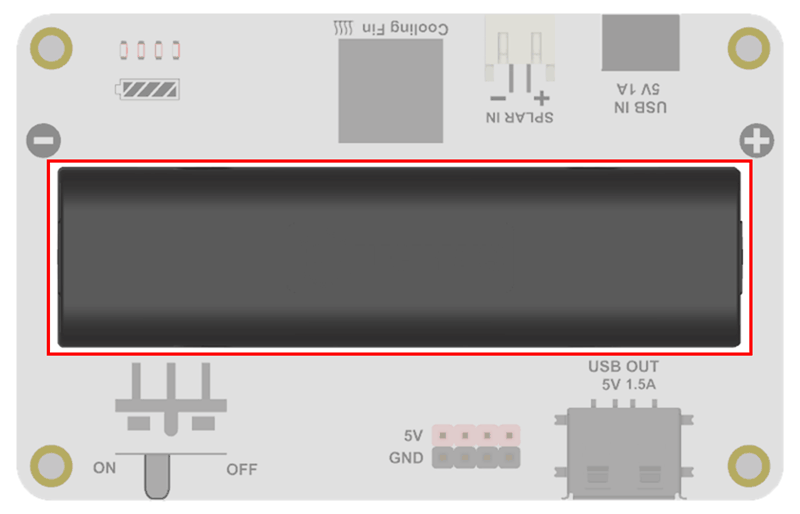

Bateriový prostor
Vestavěný držák umožňuje instalaci jedné Li-ion baterie velikosti 18650, čímž zajistíte možnost akumulace elektrické energie a také provoz i při nedostatku slunečního svitu. Při vkládání baterie dbejte na správnou polaritu + / −.

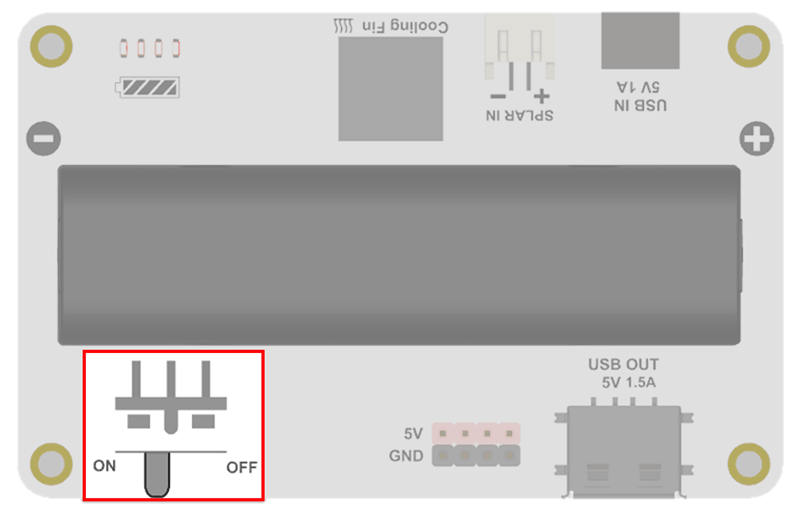

Hlavní vypínač
Napájení modulu zapnete nebo vypnete přepnutím vypínače do polohy ON / OFF.

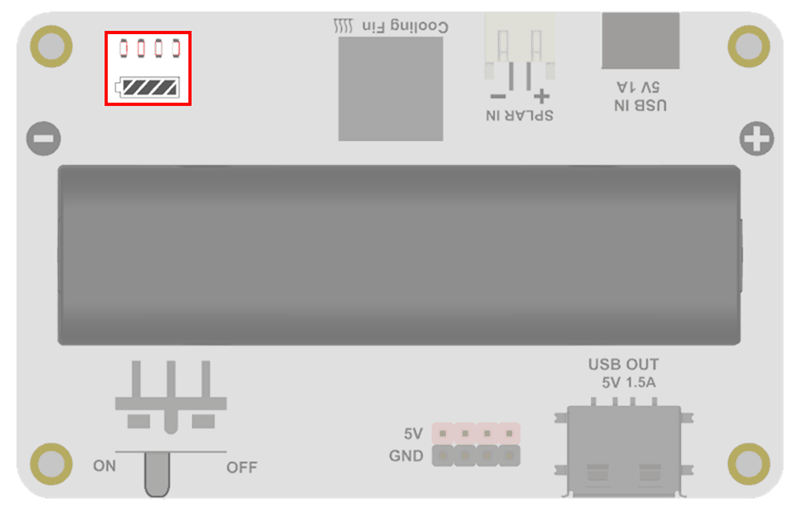

Indikace napájení
Indikátor napájení zobrazuje úroveň nabití baterie pomocí LED.
- LED svítí trvale – stav je aktivní.
- LED zhasnutá – neindikováno / vypnuto.
- LED bliká – probíhá změna stavu (např. nabíjení).
Možnosti napájení a provozu
Modul lze používat se zabudovanou 18650 Li-ion baterií i bez ní. Vstup napájení je přes PH2.0 (solární panel) nebo USB-C, výstup pro spotřebič je přes USB-A (5 V / 1,5 A).

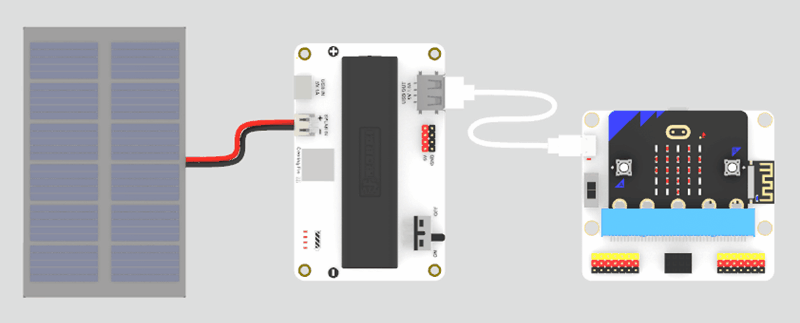

Bez baterie 18650
Připojte externí zdroj (např. solární panel do PH2.0 nebo USB-C), přepněte vypínač do polohy ON a připojte zařízení k portu USB-A.

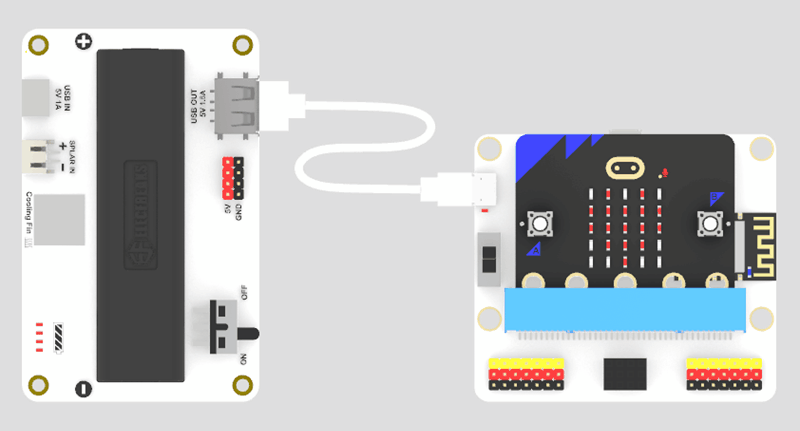

S baterií 18650
Vložte baterii 18650 (dbejte na správnou polaritu), připojte zařízení k USB-A a přepněte vypínač do polohy ON. Baterie může napájet zařízení; pro její nabíjení připojte solární panel nebo USB-C.
Poznámky k provozu
- Při současném připojení napájení na PH2.0 i USB-C modul upřednostní USB-C.
- Nabíjecí výkon solárního panelu závisí na intenzitě světla. Při nízkém osvitu může být účinnost příliš malá k aktivaci nabíjecího obvodu a nabíjení se nespustí.

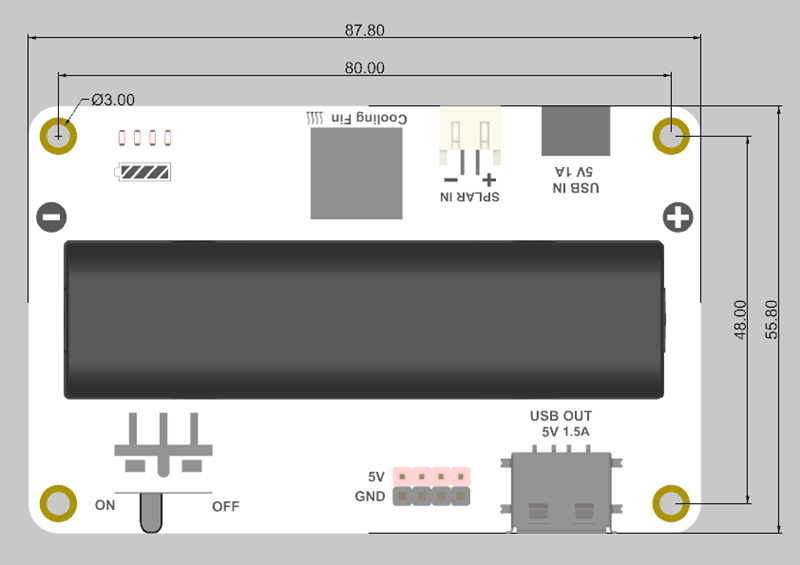

Rozměry solárního modulu
Poznámka: akumulátor 3,7 V velikosti 18650 není součástí balení.
Odkazy pro solární modul s panelem
Související produkty
-
Kód: EF514
-
Kód: EF150
-
Kód: HW435
-
Kód: AD53
-
Kód: SE25
-
Kód: HW380
-
Kód: AD737
Podobné produkty
-
Kód: HW388
-
Kód: EF455
-
Kód: HW368
-
Kód: HW436
-
Kód: EF169
| Hmotnost | 0.07 kg |
| Vstupní napětí (PH2.0 – solární panel) (?) | 5 V |
| Vstupní napětí (USB-C) (?) | 5 V |
| Podporovaná baterie (?) | 18650 Li-ion |
| Výstupní napětí (?) | 5 V |
| Max. výstupní proud (?) | 1,5 A |
| Pracovní napětí solárního panelu | 6 V |
| Pracovní proud solárního panelu | 160 mA |
| Klidový odběr solárního modulu | 30 mA |
| Výstupní konektory (?) | USB-A, piny 5 V / GND |
| Ovládání (?) | Vypínač ON/OFF |
| Indikace (?) | LED indikátor stavu |
