Popis
Levný nastavitelný zdroj na bastlení?

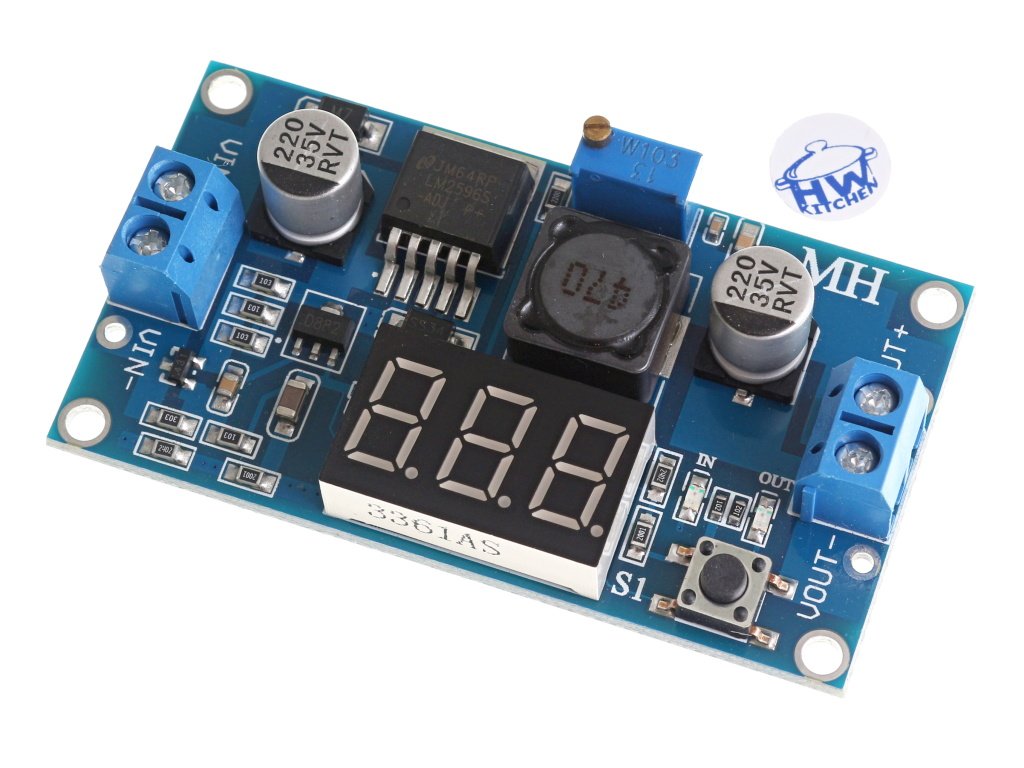

Step-Down DC/DC nastavitelný měnič s LM2596 a displejem je dostupná alternativa DC/DC zdroje s obvodem LM2596. Díky displeji, který ukazuje vstupní nebo výstupní napětí už nepotřebujeme pro měření napětí voltmetr a to činí práci se zdrojem daleko rychlejší. Vstupní napětí 4–40 V můžeme na výstupu regulovat v rozmezí 1,3–37 V a to až do 2 A. Jelikož je toto Step-Down DC/DC měnič, je možné vstupní napětí pouze snižovat. Pro zajištění podmínek pro regulaci napětí je doporučeno udržovat rozdíl mezi vstupem a výstupem alespoň 1,5 V.

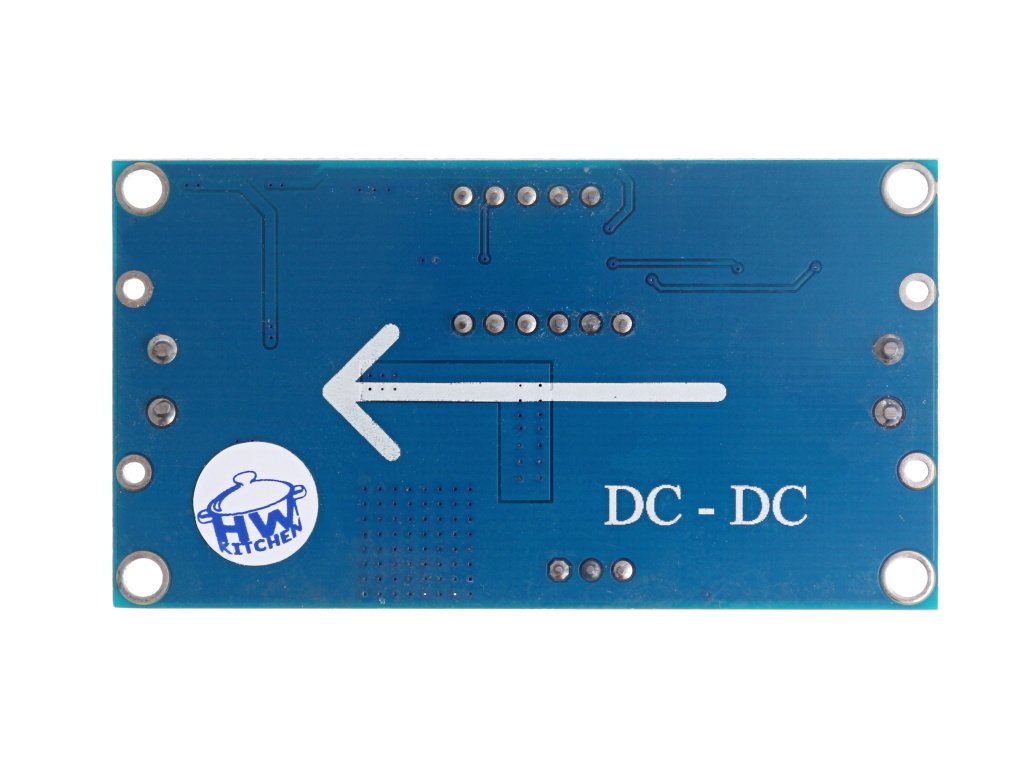

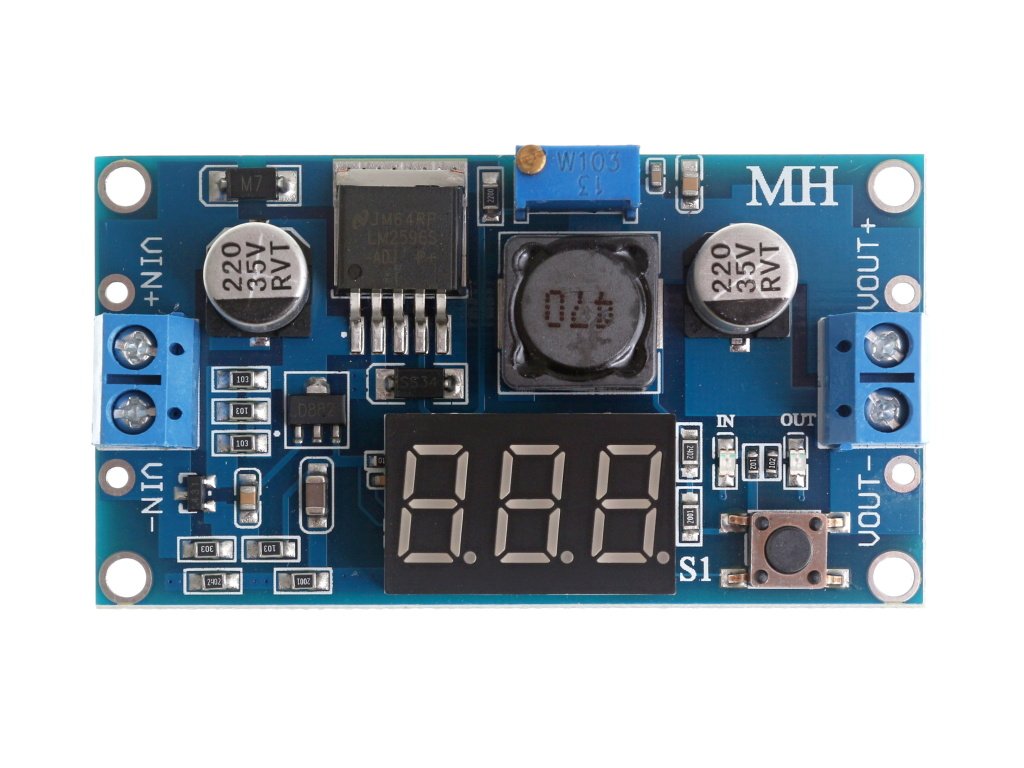

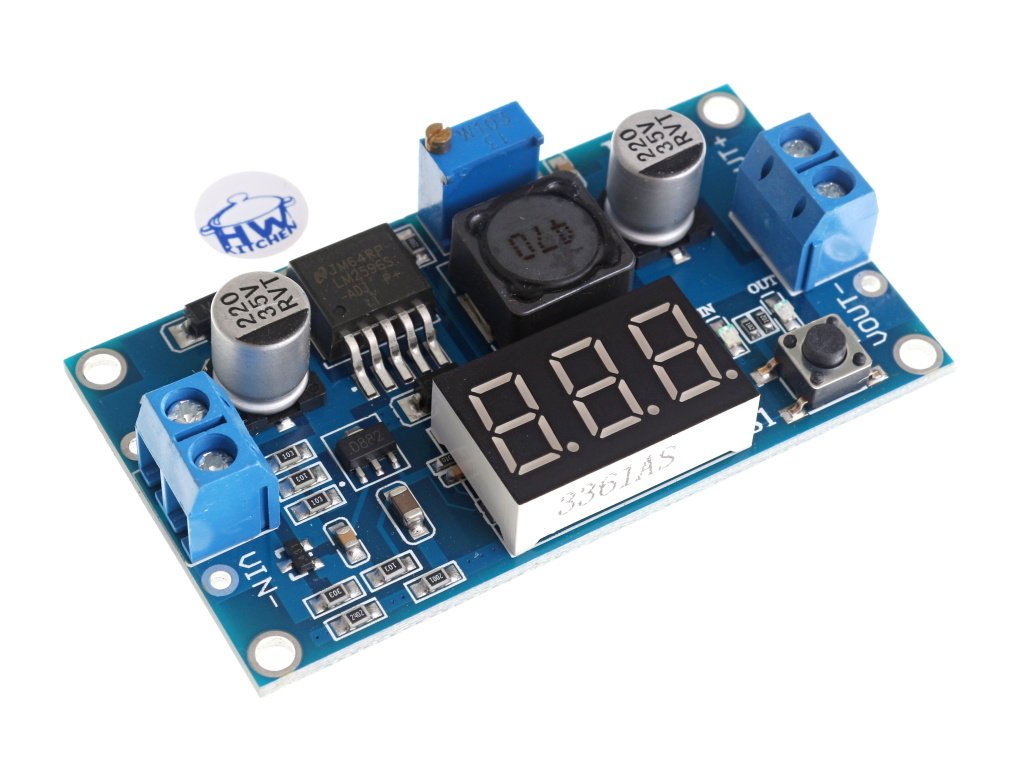

Stiskem tlačítka můžeme měnit zobrazení na displeji mezi vstupním napětím (svítí IN dioda) a výstupním napětím (svití OUT dioda). Voltmetr ukazuje s přesností 0,1 V a lze ho dokonce kalibrovat v rozsahu +/- 0,5 V podržením tlačítka. Uložení odchylky provedete opětovným podržením tlačítka. Kalibrace se pak uplatní i po vypnutí napájení. Jde to špatně vidět, ale pod displejem je malý mikrokontrolér, který zajišťuje měření napětí a funkci kalibrace. Hodnota napětí na displeji je dobře čitelná a práce s modulem jednoduchá, tak může dobře posloužit, jako základ vašeho laboratorního zdroje pro další bastlení.
LM2596 dosahuje účinnosti až 92 % v závislosti na zatížení (čím vyšší zatížení, tím nižší účinnost). Vstupní napětí je možné buď krátkodobě nebo s namontovaným chladičem zvýšit až na 3 A. Výstupní napětí regulujeme otáčením šroubu trimru (po směru hodinových ručiček výstupní napětí zvyšujeme, proti směru snižujeme).
Jak funguje step-down měnič s LM2596?
Související produkty
-
Kód: SE25
-
Kód: AD53
-
Kód: AD246
-
Kód: HW387
-
Kód: HW414
-
Kód: MAK245
Podobné produkty
-
Kód: HW387
-
Kód: HW388
-
Kód: MAK245
-
Kód: HW440
-
Kód: EF42
-
Kód: HW445
-
Kód: HW439
-
Kód: EF177
| Hmotnost | 0.022 kg |
| Vstupní napětí | 4–40 V |
| Výstupní napětí (?) | 1,3–37 V |
| Výstupní proud (?) | 2 A |
| Spínací frekvence | 150 kHz |
| Účinnost | max 92 % |
| Rozměry (?) | 65 x 35 x 14 mm |
