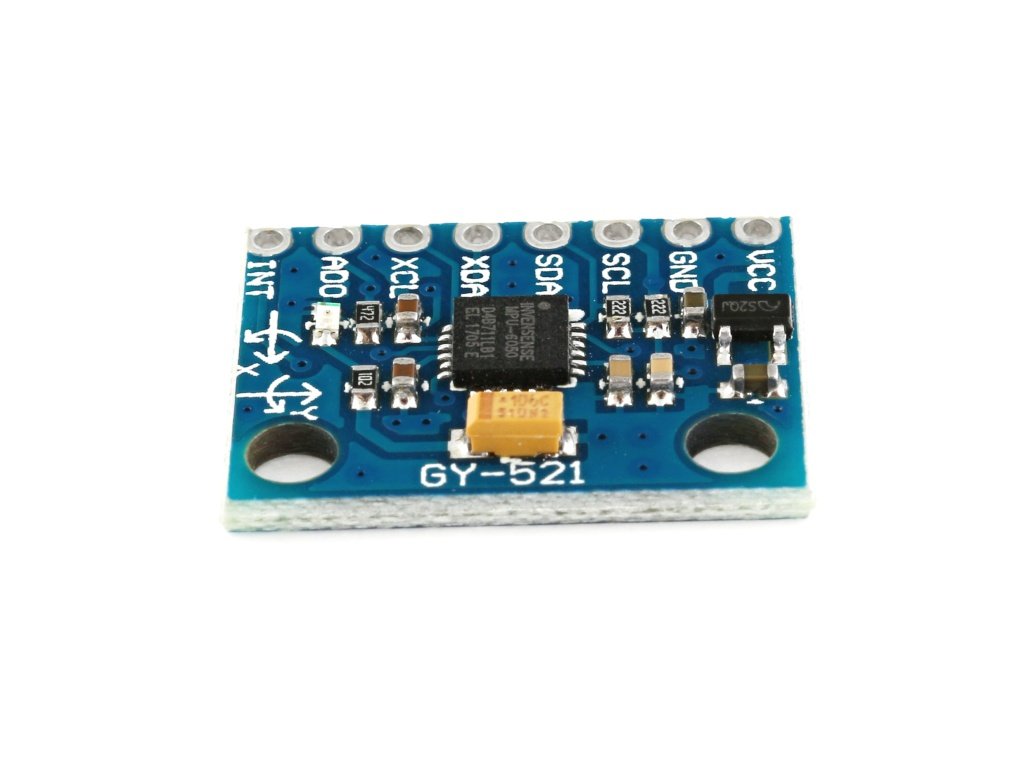

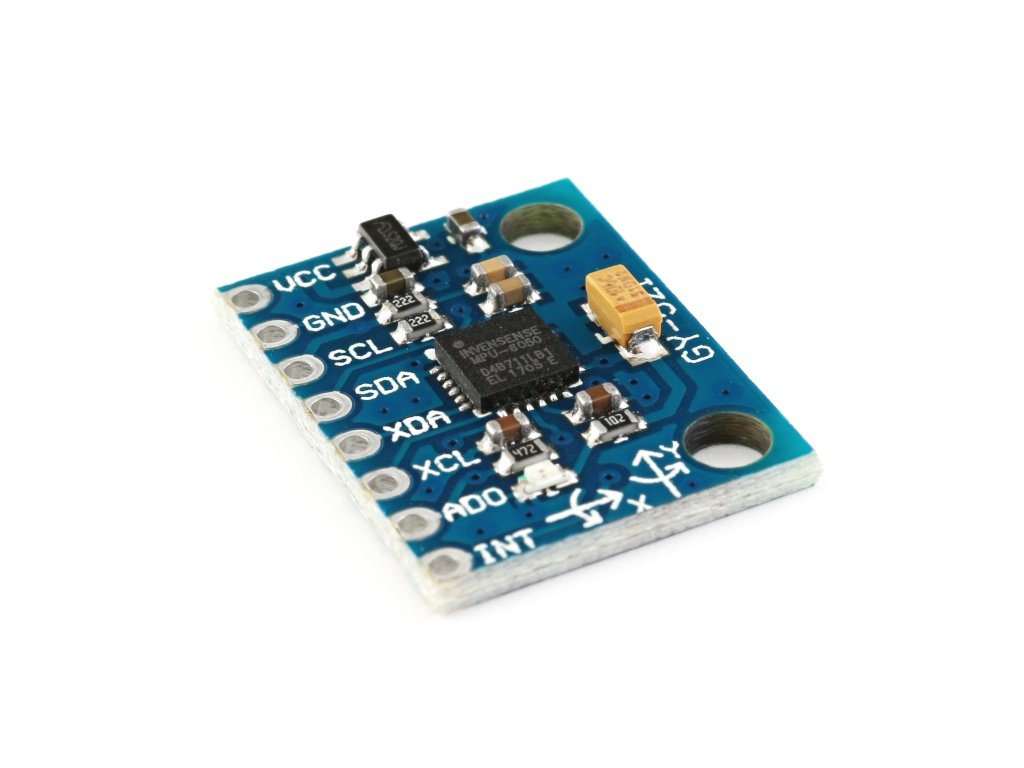

3osý akcelerometr a gyroskop GY-521 MPU-6050 I2C



Tříosý akcelerometr a gyroskop GY-521 MPU-6050 dobře poslouží při detekci nebo měření různých pohybů. Umožňuje analyzovat úhlovou rychlost a zrychlení ve vašem Arduino projektu.

Dostupnost Skladem (>10 ks)
Můžeme doručit do
21.3.2024
79 Kč
65 Kč bez DPH

Kód produktu HW373
Značka HWKITCHEN
Webová stránka značky hwkitchen.cz
Kategorie Gyroskop
Záruka 2 roky


Dopřejte Arduinu trochu pohybu

Modul akcelerometru a gyroskopu je založen na čipu MPU-6050, který v sobě kombinuje tříosý gyroskop a tříosý akcelerometr a tzv. Digital Motion Processor™ (DMP), tedy jednotku schopnou analyzovat pohyb v devíti osách pomocí speciálních algoritmů. S tímto elektronickým modulem můžete dopřát vašemu Arduinu pěknou rozcvičku a něco se u toho naučit.

A co to přesně je ten akcelerometr a gyroskop? Obě věcičky používáte jistě každý den ve svém mobile, ale pojďme se na to podívat ještě podrobněji.

Akcelerometr slouží k měření gravitačního zrychlení. Lze určit směr gravitace a natočení. Gyroskop umožňuje zjistit, jaká je jeho poloha vůči povrchu Země. Uvnitř je zabudovaný elektronický setrvačník, který se snaží zachovat polohu osy své rotace. Vzpomínáte, jak jsme kdysi pouštěli kolečka nebo setrvačníky ze starých hodin? Tak tohle přesně je principiálním základem gyroskopu.

Akcelerometr a gyroskop se často používají dohromady. Jejich odlišnost je v tom, že akcelerometr měří zrychlení, zatímco gyroskop úhlovou rychlost. Jejich kombinace je tedy výhodná a umožňuje přesněji určit skutečný pohyb zařízení v prostoru.

Gyroskop a akcelerometr využijeme v různých herních ovladačích, při měření vibrací, detekci náklonu nebo natočení a zjišťovat můžeme také například náraz robota do překážky. Mudul s MPU-6050 využijeme při stavbě nejrůznějších dronů nebo kvadrokoptér, balančního vozítka nebo stabilizovaného držáku pro kameru. Podívejte se na ukázkové projekty níže, o kterých jsme psali na Arduino.cz.

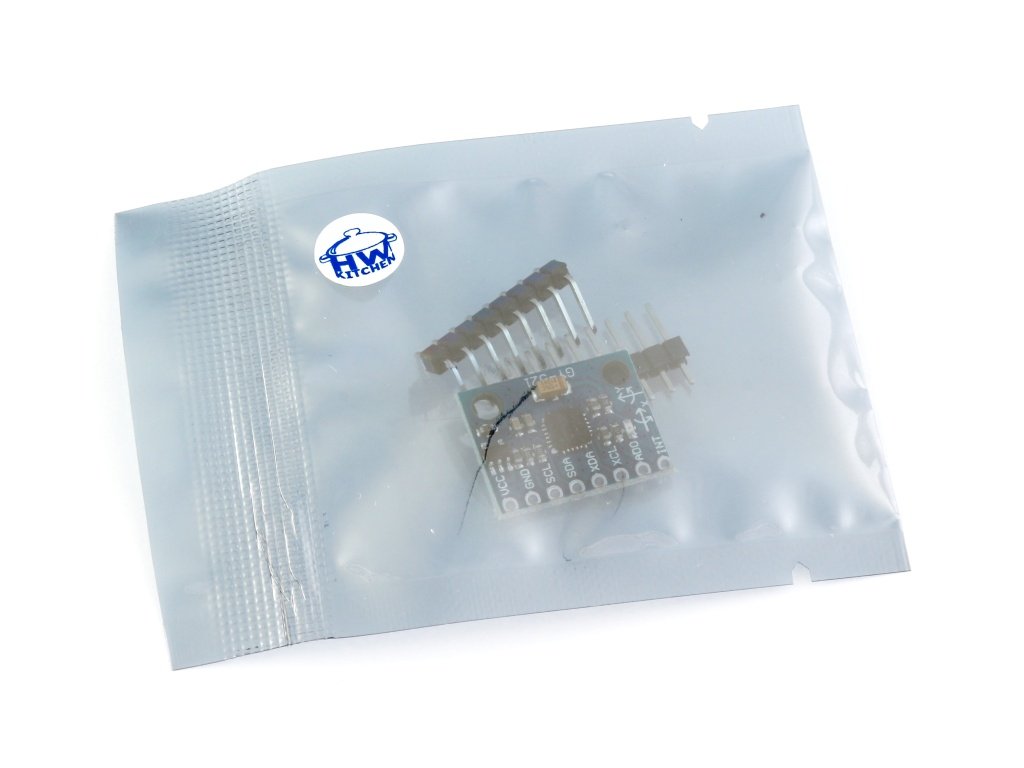

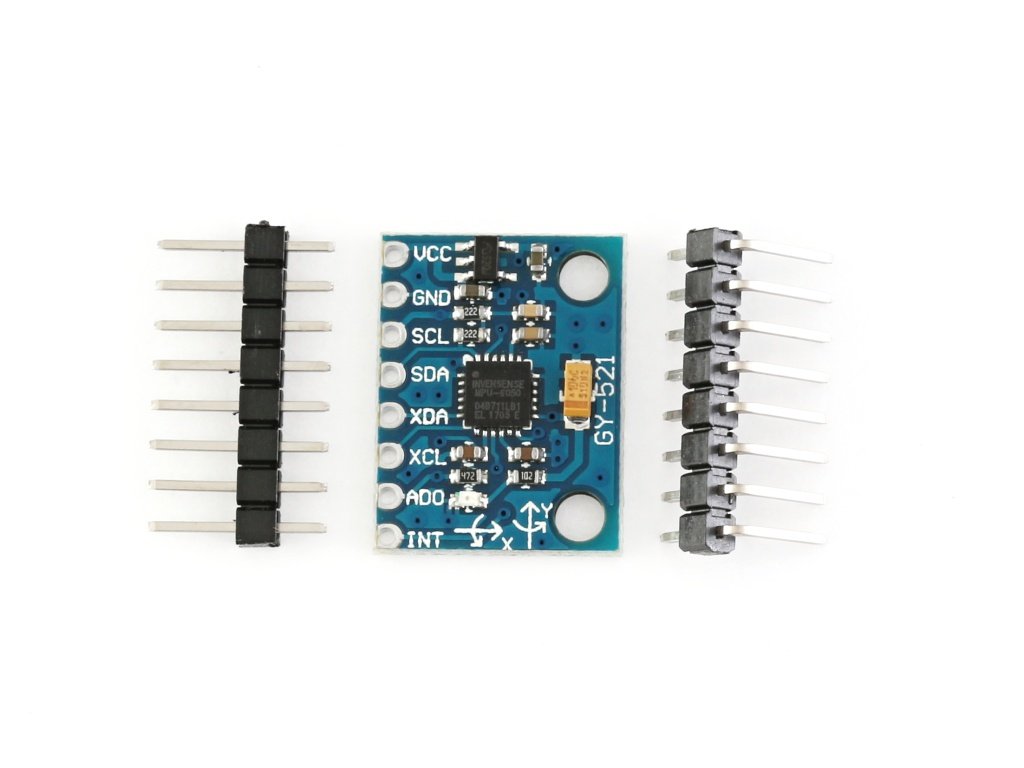

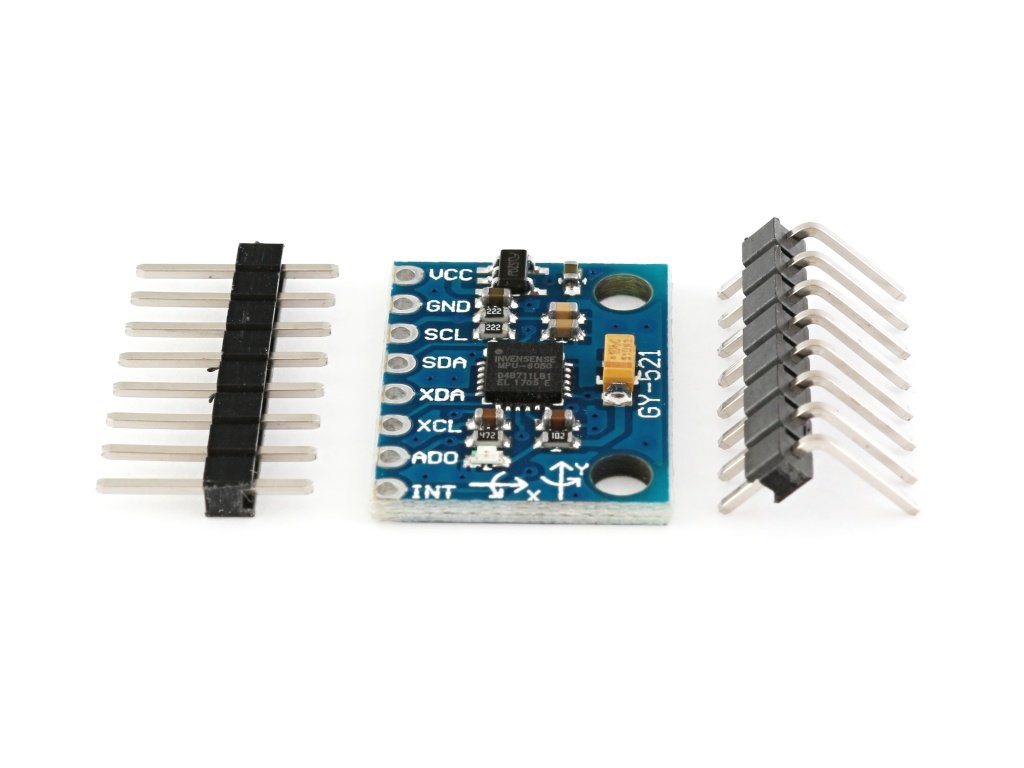

Součástí balení destičky GY-521 s MPU-6050 jsou také pin lišty pro snadné připojení do kontaktního pole.

Vlastnosti akcelerometru a gyra MPU-6050

  • Tříosý gyroskop s přesností 131 LSB/dps se stupnicí s volitelným rozsahem ±250, ±500, ±1000 a ±2000 dps (stupně za sekundu)
  • Tříosý akcelerometr s volitelnou stupnicí ±2g, ±4g, ±8g a ±16g
  • Jednotka Digital Motion Processing™ (DMP™) s výkonným algoritmem MotionFusion pro zpracování pohybu a detekci gest
  • I2C výstup šesti nebo devítiosých dat z DMP jednotky ve formátech matice rotace, kvaternionu, eulerových úhlů, nebo surových dat ze senzorů
  • Montážní otvory pro připevnění k držáku
  • Jednoduché připojení pomocí 8pinového řadového konektoru

akcelerometr a gyroskop GY-521 - odkazy

Podobné produkty


  • Arduino 9osý pohybový Shield Kód: AD641
    Arduino 9osý pohybový Shield
    Skladem (2 ks)

    Speciální Arduino Shield umožní vašemu Arduinu měřit orientaci, zrychlení a magnetické pole!


    700 Kč

    Značka: Arduino.cc Záruka: 2 roky
  • Me 3-osý akcelerometr a gyroskop Kód: MAK111
    Me 3osý akcelerometr a gyroskop
    Vyprodáno

    Modul tříosého akcelerometru a gyroskopu slouží ke snímání a analýze pohybu. Umí měřit úhlovou rychlost a zrychlení, které zrovna působí na robota nebo jiné zařízení.


    612 Kč
    Značka: Makeblock Education Záruka: 2 roky
Hmotnost 0.03 kg
Napájecí napětí 3 ÷ 5 V DC
Komunikační rozhraní I2C
AD převodník 16bitový
Volitelné rozsahy gyroskopu ±250, ±500, ±1000 a ±2000 dps (°/s)
Volitelné rozsahy akcelerometru ±2g, ±4g, ±8g a ±16g
Čas pro kalibraci po zapnutí 20 s
Rozměry (?) 21 x 15 x 1,5 mm
