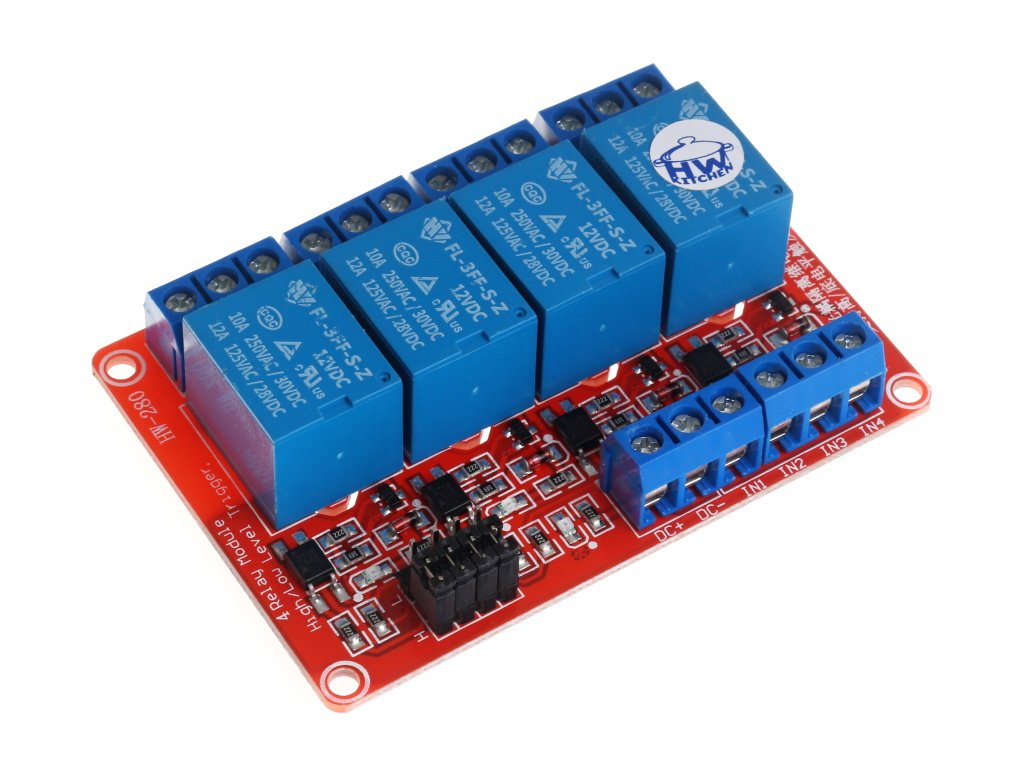

4 x relé modul s optočlenem 12VDC / 250VAC / 10A nastavitelná úroveň napětí



Relé modul je vhodný pro spínání větších zátěží, které by samotná řídící deska nezvládla napájet. Relé modul zvládne spínat proud až 10 A a napětí 250 VAC. Modul je vhodný pro spínání motorů, světel, solenoidů, topení nebo čerpadel.

Dostupnost Skladem (> 10 ks)
Můžeme doručit do
27.10.2021
119 Kč
98 Kč bez DPH

Kód produktu HW416
Značka HWKITCHEN
Webová stránka značky hwkitchen.cz
Kategorie Breakout desky
Záruka 2 roky


Zátěže se nelekejte na množství nehleďte!

Spínání osvětlení v rodinném domě, řízení motorů s větším napětím nebo ovládání čerpadla. Na tyto věci je samostatné Arduino krátké. Naštěstí je tady relé modul, který umožní Arduinu spínat i zátěže, které vyžadují daleko větší proud a napětí, než by Arduino zvládlo.

Princip relé modulu je jednoduchý: malým napětím a proudem spínáme velké napětí a proudy. To vše se zajištěním galvanické izolace mezi vstupem a výstupem. Relé modul připojíme na napětí 12 V DC a pak propojíme jednotlivé vstupy modulu s výstupy řídící desky desky. Pokud je na vstupu relé modulu napětí 0 V nebo 12 V, pak příslušné relé sepne. Napětí, kterým chceme relé ovládat si nastavíme pro každý kanál pomocí jumperu.

Výhodou relé modulu je spínání relé pomocí zabudovaných optočlenů. Výstupy řídící desky tak protéká proud pouze cca 4,8 mA namísto velkého proudu pro buzení výkonového relé. Odpadá také nutnost ošetření výstupů z řídící desky proti negativním vlivům při spínání indukční zátěže (relé). Další výhodou je také zlepšení celkové izolace řídící desky od zátěže.

Modul je vybaven svorkovnicí pro připojení napájení a ovládacích signálů a tak nejsou potřeba nějaké vodiče s konektory.

Signály relé modulu

  • DC+ a DC- připojte na napájení +12 V a 0 V
  • IN1 ÷ IN4 připojte na výstupy řídící desky
  • Jumpery S1 ÷ S4 slouží pro nastavení požadované úrovně ovládacích signálů (Low - reaguje na 0 V, High - reaguje na 12 V)

vlastnosti relé modulu

  • Galvanické oddělení řídící desky od zátěže
  • Indikace napájení modulu (zelená LED)
  • Indikace aktivace výstupu (4 x červená LED)
  • Nízký ovládací proud 4,8 mA
  • Montážní otvory pro šroubky M3
  • Svorkovnice pro všechny signály

odkazy pro relé modul

Podobné produkty


  • 3V Relé modul pro micro:bit Kód: EF114
    Octopus 3V Relé modul pro micro:bit
    Skladem (> 10 ks)

    Relé modul pro micro:bit využijete pro snadné spínání větších zátěží přímo z desky microbit. Ať je to osvětlení robota, motorek navijáku, ventilátor či spotřebič s vyšším napětím nebo proudem, tohle malé relé to zvládne!


    103 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • KY-040 rotační enkodér s tlačítkem Kód: HW408
    KY-040 rotační enkodér s tlačítkem
    Skladem (> 10 ks)

    Rotační enkodér s tlačítkem se bezvadně hodí jako ovládací prvek na přední panel Arduino zařízení s displejem. Má 20 pulzů na otáčku a tlačítko pro potvrzení volby.


    27 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • 4 x relé modul s optočlenem 5VDC / 250VAC / 10A nastavitelná úroveň napětí Kód: HW417
    4 x relé modul s optočlenem 5VDC / 250VAC / 10A nastavitelná úroveň napětí
    Vyprodáno

    Relé modul je vhodný pro spínání větších zátěží, které by samotná Arduino deska nezvládla napájet. Relé modul zvládne spínat proud až 10 A a napětí 250 VAC. Modul je vhodný pro spínání motorů, světel, solenoidů, topení nebo čerpadel.


    119 Kč
    Značka: HWKITCHEN Záruka: 2 roky
  •
  • RTC hodiny reálného času DS3231 + paměť AT24C32 Kód: HW369
    RTC hodiny reálného času DS3231 + paměť EEPROM AT24C32
    Skladem (> 10 ks)

    Kombinace velmi přesného tepelně kompenzovaného reálného času RTC a paměti Flash. Reálný čas je navíc možné zálohovat baterií.


    75 Kč

    Značka: HWKITCHEN Záruka: 2 roky
Hmotnost 0.06 kg
Typ relé FL-3FF-S-Z
Počet kanálů 4
Kontakty relé Přepínací
Typ ovládání napětím 0 V nebo 12 V DC
Spínací proud 4,8 mA
Indikace funkce červená LED pro každé relé
Napájecí napětí modulu 12 V DC
LED indikace napájení Zelená LED
Maximální napětí na kontaktech relé 250 V AC / 30 V DC
Maximální spínaný výkon 2770 VA / 240 W
Spínaný AC proud / AC napětí (rezistivní zátěž) 7 A / 240 V AC
Rozměry (?) 73 x 50 x 18 mm
