Octopus 3V Relé modul pro micro:bit



Relé modul pro micro:bit využijete pro snadné spínání větších zátěží přímo z desky microbit. Ať je to osvětlení robota, motorek navijáku, ventilátor či spotřebič s vyšším napětím nebo proudem, tohle malé relé to zvládne!

Dostupnost Skladem (> 10 ks)
Můžeme doručit do
12.5.2021
106 Kč
88 Kč bez DPH

Kód produktu EF114
Značka ElecFreaks
Webová stránka značky elecfreaks.com
Kategorie Elektronické moduly
Záruka 2 roky

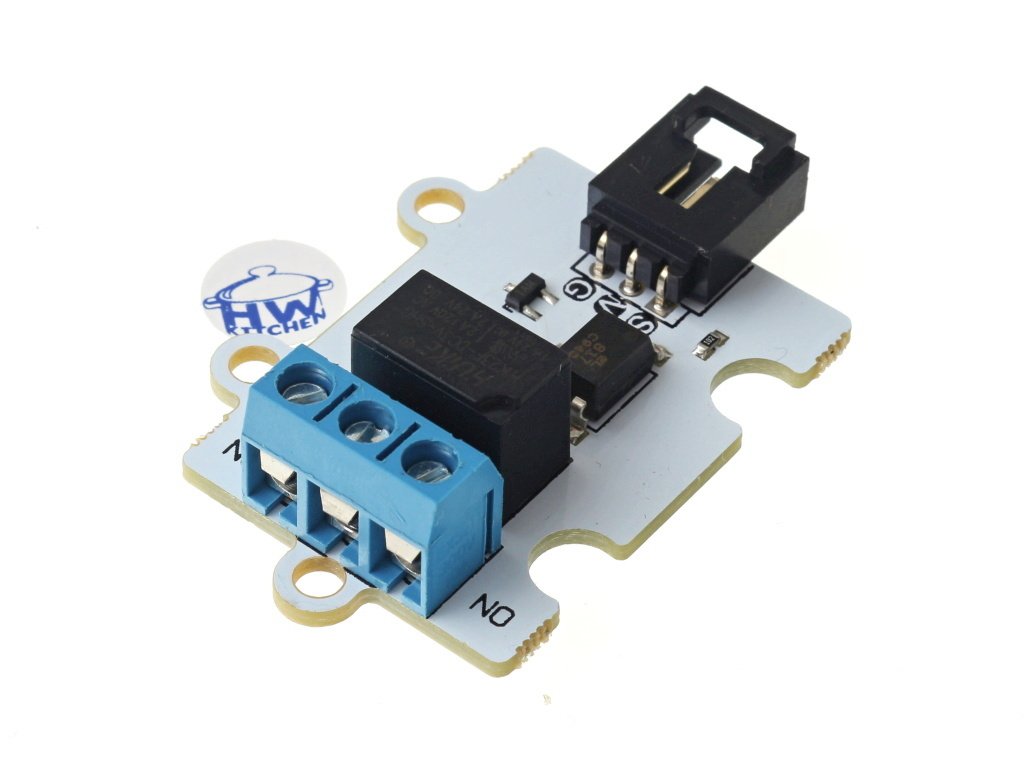

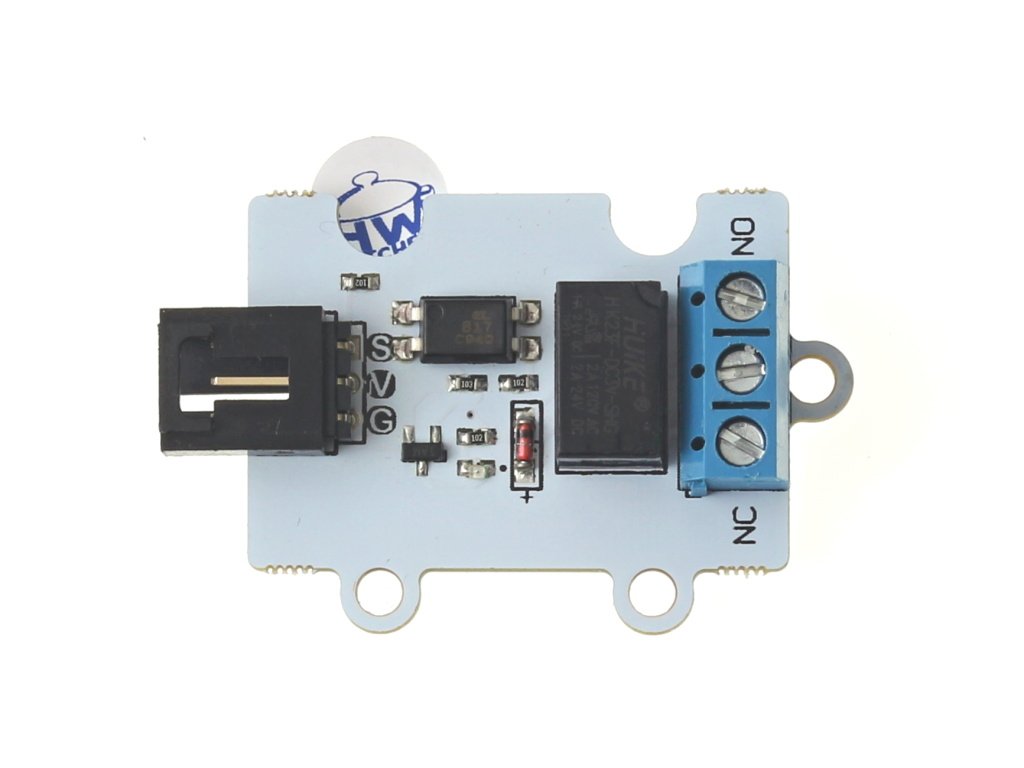

Malé a výkonné relé pro micro:bit

Relé modul z řady Octopus se výborně hodí v případech, kdy potřebujete z desky micro:bit zapínat nebo vypínat nějaký větší spotřebič, který ke své funkci potřebuje větší napětí nebo proud. Pak stačí připojit tento miniaturní relé modul a můžete spotřebič používat i s mikrobitem.

Vlastnosti relé modulu

  • pracuje spolehlivě i při nízkém napětí 3 V
  • Modul je osazen výkonným relé s proudem až 2 A
  • Relé má spínací (NO) i rozpínací (NC) kontakt
  • Jednoduché připojení kablíkem (součást balení)
  • Velká životnost kontaktů relé
  • Na desce je integrovaná kontrolní LED

zapojení modulu s relé

Jak už jste u projektů v rámci micro:bit zvyklí, veškeré komponenty z řady Octopus jsou uživatelsky maximálně intuitivní a příjemné. Jinak tomu není ani u modulu relé 3V, které se jednoduše připojí pomocí kablíku k některé z rozšiřujících desek pro micro:bit..

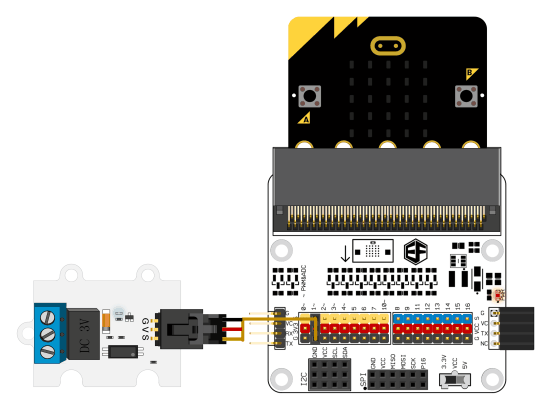

3V Relé modul pro micro:bit zapojení

Relé připojte pomocí vhodného rozšiřujícího modulu k desce microbit. Na obrázku je modul připojen na Port 1.

  • G - GND (zem)
  • V - VCC (3 V)
  • S - signál

Použití relé modulu v programu

Není třeba se programování jakkoliv bát - se vším vám pomůže jednoduchý a spolehlivý MakeCode editor. U relé jsou dva kontakty, NO a NC. První je spínací a druhý rozpínací. Stačí poslat na konkrétní výstup logickou jedničku a relé se sepne.



Rozměry relé modulu

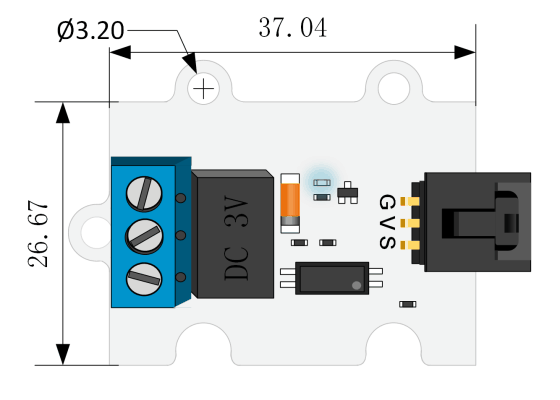

3V Relé modul pro micro:bit rozměry

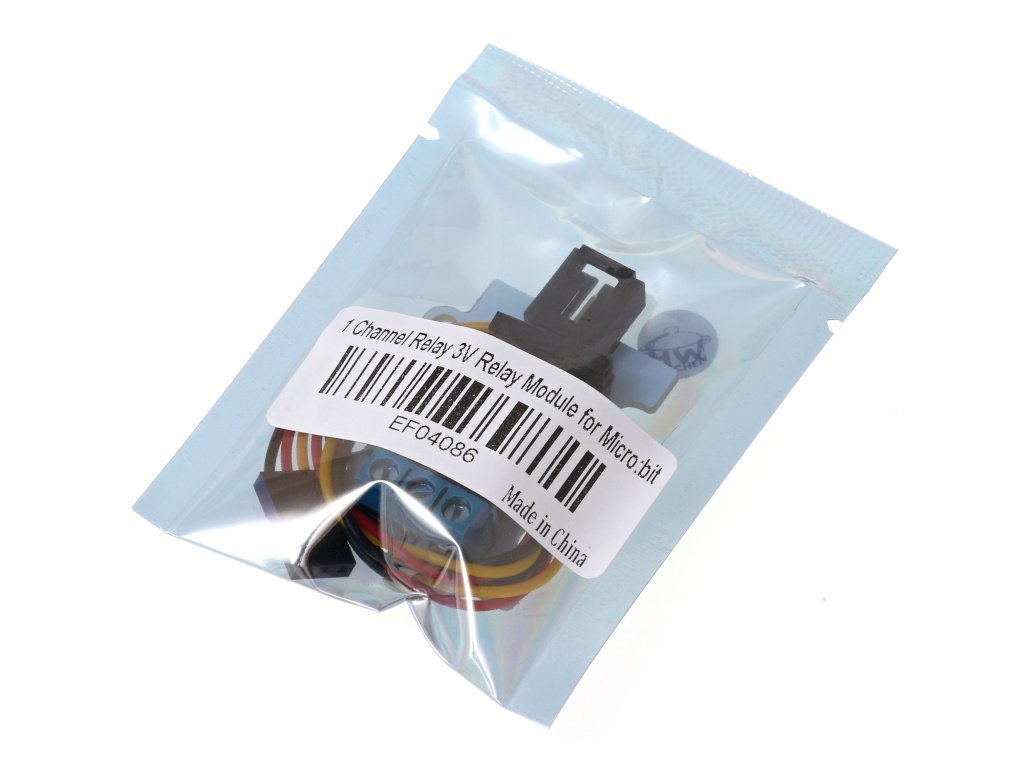

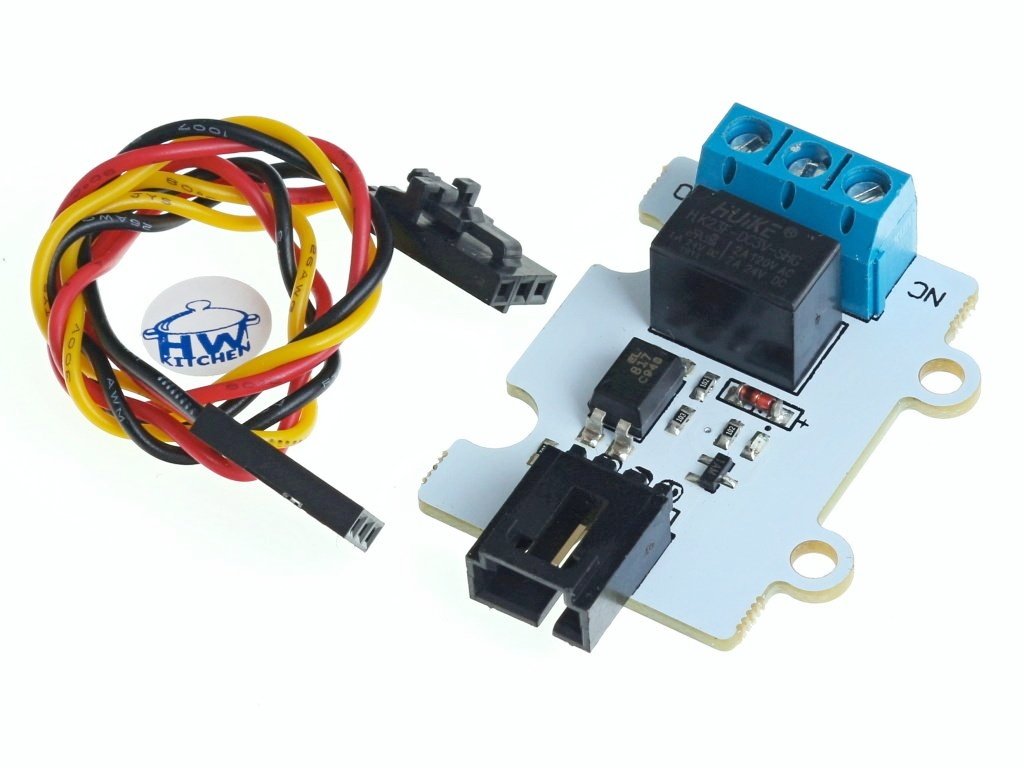

Poznámka: kablík pro připojení 3V relé Octopus modulu délky 20 cm je součástí balení

spínací relé - Odkazy

Podobné produkty


  • 4 x relé modul s optočlenem 5VDC / 250VAC / 10A nastavitelná úroveň napětí Kód: HW417
    4 x relé modul s optočlenem 5VDC / 250VAC / 10A nastavitelná úroveň napětí
    Skladem (> 10)

    Relé modul je vhodný pro spínání větších zátěží, které by samotná Arduino deska nezvládla napájet. Relé modul zvládne spínat proud až 10 A a napětí 250 VAC. Modul je vhodný pro spínání motorů, světel, solenoidů, topení nebo čerpadel.


    119 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • RGB LED vánoční stromek pro micro:bit Kód: EF57
    RGB LED vánoční stromek pro micro:bit
    Skladem (> 10)

    Duhový vánoční stromek se šesti programovatelnými RGB LED pomůže umocnit kouzelnou atmosféru Vánoc a ještě si u tvoření této nezvyklé dekorace zaprogramujete!


    127 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Rozšiřující moduly pro Ring:bit V2 - snímač čáry, vzdálenosti, RGB LED modul Akce Kód: EF90
    Rozšiřující moduly pro Ring:bit V2 - snímač čáry, vzdálenosti, RGB LED modul
    Skladem (> 10)

    Se sadou rozšiřujících modulů se váš Ring:bit V2 mezi ostatními roboty neztratí! A dokonce mu budou ještě závidět. Kromě ježdění po čáře a vyhýbání překážkám zvládne vytvářet barevné afekty a ještě si u toho zahraje fotbal!

    509 Kč (–10 %)
    460 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • Micro:bit Robit - řídící deska pro chytrého robota (funguje s mBot) Kód: EF55
    Micro:bit Robit - řídící deska pro chytrého robota (funguje s mBot)
    Skladem (> 10)

    Chystáte se postavit chytrého robota, ale nevíte, jak to všechno spojit dohromady? Řídící deska Robit je pro tvorbu chytrých robotů jako stvořená a navíc funguje i s robotem mBot! S deskou Robit váš robot zvládne jezdit po čáře, vyhýbat se překážkám, vydávat zvuky, barevně blikat a spoustu dalších věcí.


    651 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Octopus 3V laserový modul Kód: EF109
    Octopus 3V laserový modul
    Skladem (> 10)

    Octopus 3V laserový modul obsahuje laserový čip, optiku a vše potřebné, abyste hned po jeho zapnutí viděli ve vzdálenosti až desítek metrů charakteristický červený bod. Laser je supr věcička, ale pozor, nekoukejte do něj!


    79 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Octopus čidlo teploty s TMP36 Kód: EF117
    Octopus čidlo teploty s TMP36
    Skladem (5)

    Pokud vašemu projektu chybí měřící senzor teploty, jednoduché Octopus čidlo teploty s TMP36 je tou správnou volbou! Díky analogovému výstupu, který lineárně odpovídá hodnotě ve stupních Celsia, je práce se senzorem velmi snadná. Čidlo nepotřebuje kalibraci.


    79 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • Octopus MQ3 alkohol tester modul Kód: EF119
    Octopus MQ-3 alkohol tester modul
    Skladem (7)

    MQ-3 alkohol tester je jednoduchý modul, se kterým otestujete přítomnost výparů alkoholu ve vzduchu nebo rovnou v dechu. Tester má analogový výstup a tak je použití s microbit hračka. Na rozjetí alkohol testeru stačí jediný programovací blok


    136 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Piano pro Micro:bit Kód: HW427
    Piano pro Micro:bit
    Skladem (5)

    Piano pro Micro:bit je modul s kapacitními tlačítky, který funguje jako mini klavír a každý na něj dokáže po chvíli zahrát melodii! Na modulu jsou také 4 RGB LED pro vytváření světelných efektů. Zábavné učení programování může začít!


    381 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • BBC micro:bit V2 akce futrálek ZDARMA Akce Tip Dárek zdarma Kód: EF121
    BBC micro:bit V2 - mikropočítač pro výuku programování + Futrálek pro microbit ZDARMA!
    Skladem (> 10)

    BBC Micro:bit V2 je vylepšená verze populární desky microbit! Verze microbit V2 má navíc zabudovaný reproduktor, mikrofon, silnější procesor, více paměti a další různá vylepšení. Skvělé je logo microbit s integrovaným dotykovým senzorem, lepší přizpůsobení verze V2 pro krokodýly nebo možnost jednoduchého přechodu do režimu spánku. Zkrátka micro:bit V2 se opravdu povedl a svými funkcemi uspokojí začátečníky i zkušenější bastlíře. Použití najde V2 nejen v efektivní a hravé výuce programování, ale také v realizaci různých projektů od dálkově ovládaného vozítka až po automatizaci v domácnosti nebo na zahradě.


    499 Kč

    Značka: ElecFreaks Záruka: 2 roky
Hmotnost 0.012 kg
Napájení 3–5,5 V DC
Rozměry plošného spoje 37 x 27 mm
Kontakty relé 2A 120V AC / 2A 24V DC
