Popis
Pověste Arduino na síť

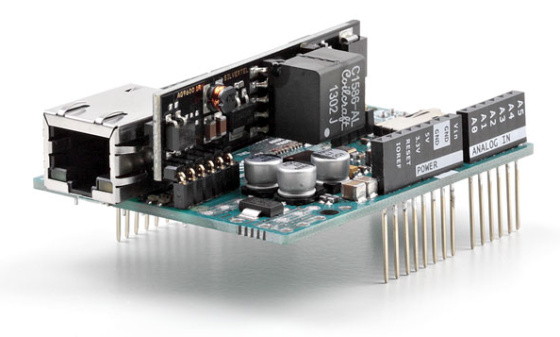

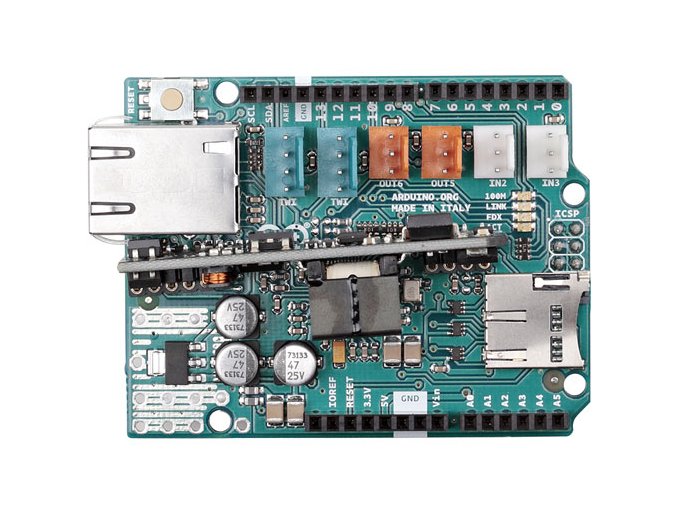

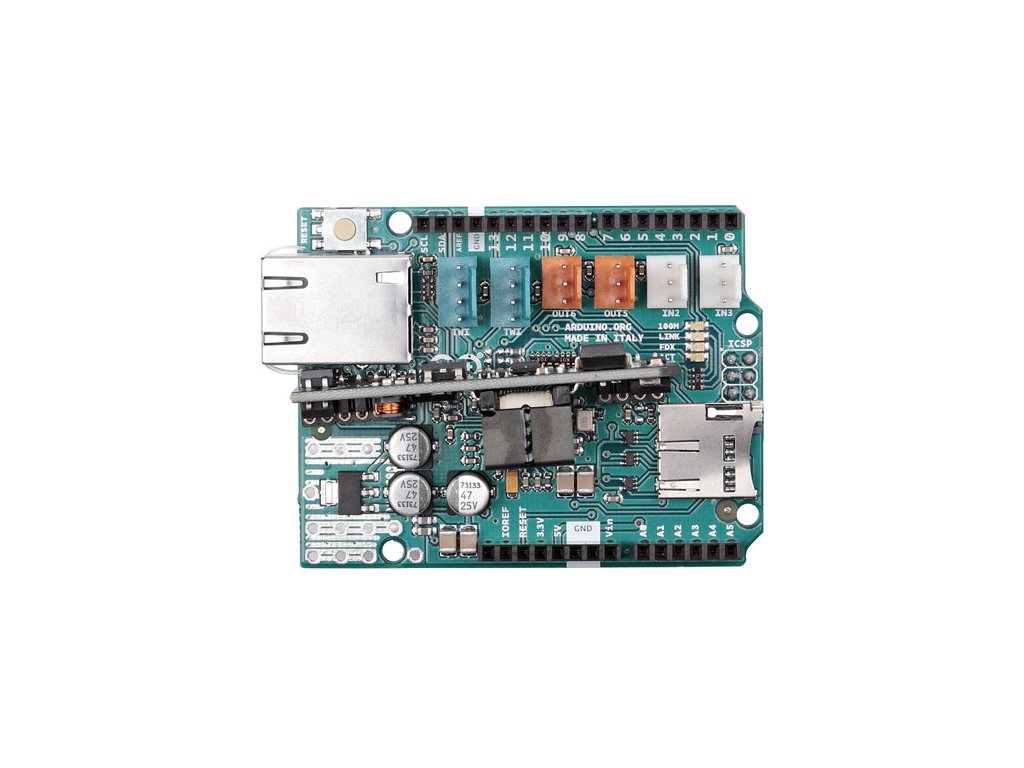

Arduino Ethernet Shield 2 umožňuje jednoduše připojit vaše Arduino do Ethernet sítě. Arduino Shield zastrčíte do vašeho Arduina a do Ethernet Shieldu zacvaknete kabel s konektorem RJ45 vaší domácí sítě a za chvíli už bude váš Arduino projekt viset na síti. V pár jednoduchých krocích nastavíte vše potřebné a můžete začít řídit svůj Arduino projekt přes internet.
Arduino Ethernet Shield je postaven na známém Ethernet kontroléru Wiznet W5500 (datasheet). Jako u všech ostatních Arduino produktů, i zde je kladen důraz na jednoduchost a použitelnost. Všechny podklady jsou dostupné zdarma pod licencí Open Source. To znamená, že se můžete jednoduše a rychle naučit všechno potřebné k tomu, abyste mohli začít tvořit vlastní projekty s připojením k internetu.
Ethernet Shield je vybaven zabudovaným PoE (Power over Ethernet) modulem. To znamená, že pro napájení Arduino desky a Ethernet Shieldu už nebudete potřebovat napájecí zdroj. Celý Arduino projekt je napájen přes síťový kabel.
K provozu Shieldu je nutné mít připojenou desku Arduino. Ethernetový kabel s konektory RJ45 není součástí balení.
Ethernet Shield 2 s PoE - odkazy
Související produkty
-
Kód: AD53
-
Kód: AD20
-
Kód: AD843
-
Kód: AD57
-
Kód: AD828
-
Kód: AD59
-
Kód: AD836
-
Kód: AD844
-
Kód: AD837
Podobné produkty
-
Kód: SP851
-
Kód: HW390
-
Kód: AD641
-
Kód: HW410
-
Kód: AD105
| Hmotnost | 0.055 kg |
| Pracovní napětí (?) | 5 V DC |
| Vstupní napětí PoE (limitní) | 36 ÷ 57 V |
| Izolace | 1500 V (vstup na výstup) |
| Ethernet kontrolér | W5500 s interním bufferem 32K |
| Rychlost připojení | 802.3 10/100 Mbit/s |
| Rozhraní pro komunikaci s Arduinem | SPI |
| Čtečka karet | MicroSD |
| Rozhraní pro Thinker Kit | 2 x TWI, 2 x OUT, 2 x IN |
| Rozměry plošného spoje | 53 x 68,5 mm |
Schéma (PDF) (77.1 kB)
Schéma (Eagle) (65.5 kB)
Prohlášení o shodě FCC (3.7 MB)
Prohlášení o shodě CE (2.9 MB)
Ethernet kontrolér Wiznet W5500 (2.1 MB)
