Popis
Stačí jí síťový kabel

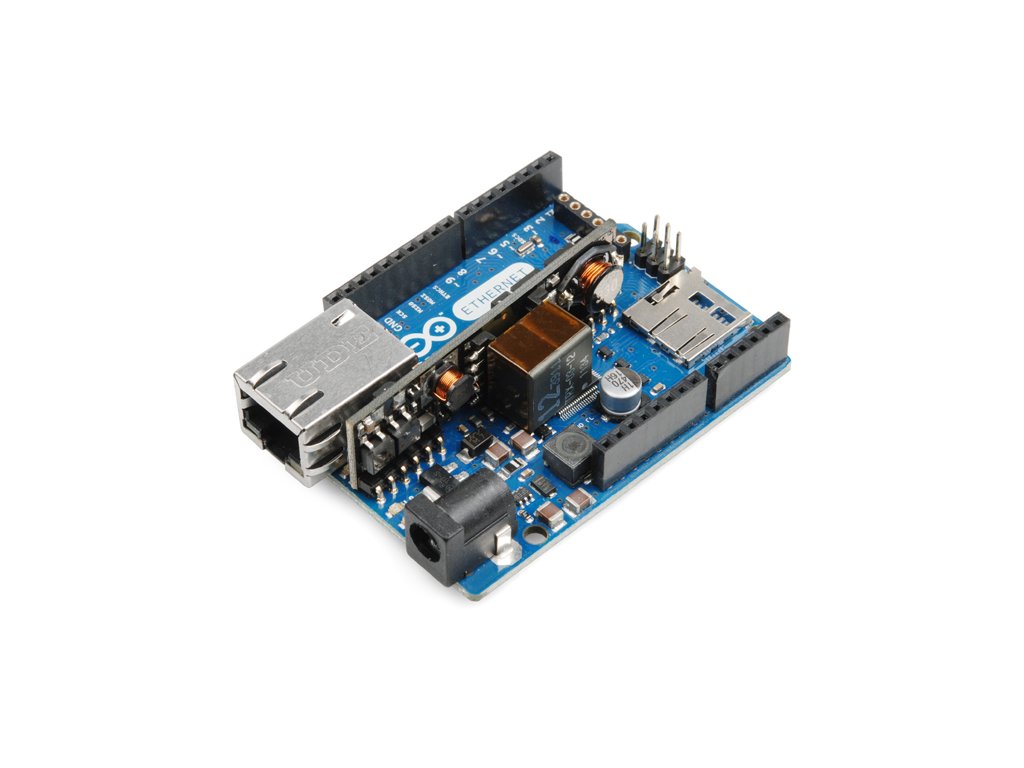

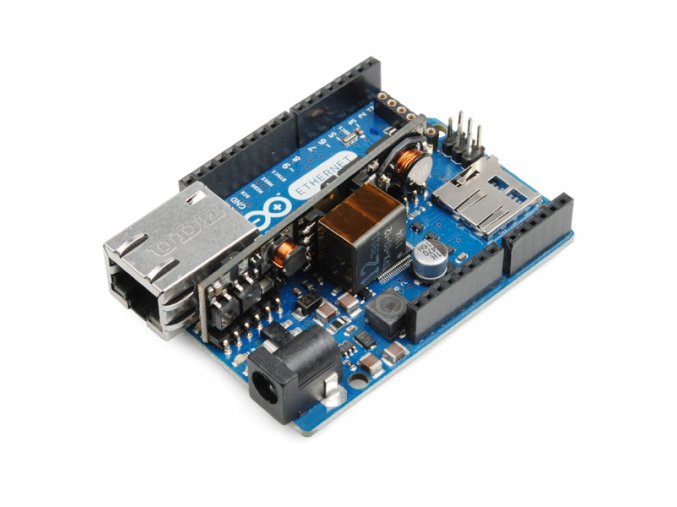

Arduino Ethernet je vývojová deska založená na ATmega238. Její jasnou výhodou je kombinace Arduina a Ethernetového rozhraní na standardní ploše Arduino desky. To vše navíc s PoE modulem, který umožňuje napájení přes Ethernet. K provozu jí stačí připojit síťový kabel. Arduino se hodí do projektů, kde na velikosti záleží.
Arduino ETHERNET má 14 digitálních I/O pinů, 6 analogových vstupů, 16 MHz krystalový oscilátor, RJ45 připojení, napájecí konektor, ICSP čtečku a resetovací tlačítko.
Poznámka: Piny 10,11, 12 a 13 jsou rezervovány pro připojení k ethernetovému modulu a nemohou být použity jinak. To snižuje počet volných pinů na 9, se čtyřmi použitelnými jako PWM výstupy.
Deska ETHERNET se odlišuje od ostatních vývojových desek Arduino absencí USB-to-serial ovladače. Má ale Wiznet ethernetové rozhraní. Stejné rozhraní je také na ETHERNET shieldu.
Monitorujte a ukládejte data
Na desce je také microSD čtečka, použitelná například jako úložiště dat ze sítě. Je přístupná skrze SD Library. 10 pinů je rezervováno pro rozhraní Wiznet, SS pro SD kartu je na pinu 4.
Deska Arduino ETHERNET je standardizovaná na 1.0 pinouty:
- přidány SDA a SCL piny, které jsou blíže k AREF pinu a dva další piny blízko resetovacího pinu
- IOREF umožňující shieldům přizpůsobit se napětí poskytované deskou. Shieldy, které používají IOREF pin, jsou kompatibilní s deskami AVR s řídícím napětím 5 V a Arduinem Due s napětím 3,3 V.
Arduino ETHERNET odkazy
Podobné produkty
-
Kód: AD104
-
Kód: AD631
-
Kód: AD97
| Hmotnost | 0.028 kg |
| Arduino Mikroprocesor | nadpis |
| Ethernet | 802.3 10/100 Mbit/s |
| Arduino Mikrokontrolér | nadpis |
| Mikrokontrolér | ATmega328p |
| Architektura | AVR |
| Provozní napětí | 5 V DC |
| Flash paměť | 32 kB, 0,5 kB použito pro bootloader |
| SRAM | 2 kB |
| Taktovací frekvence | 16 MHz |
| Analogové I/O piny | 6 |
| EEPROM | 1 kB |
| Stejnosměrný proud na pin | 40 mA (I/O piny) |
| Všeobecné | nadpis |
| Vstupní napětí | 7 ÷ 12 V |
| Vstupní napětí PoE | 36 ÷ 57 V |
| Rezervované piny | 10 ÷ 13 pro SPI, 4 pro SD kartu |
| Digitální I/O piny | 20 |
| PWM výstupy | 4 |
| Odběr | 150 mA |
| Rozměry | 53,34 x 68,58 mm |
| Čtečka karet | MicroSD |
Schéma zapojení Arduino ETHERNET [PDF] (78.2 kB)
Prohlášení o shodě FCC (252.8 kB)
Prohlášení o shodě CE (208.3 kB)
