Popis
YÚN MINI pro bastlení na síti

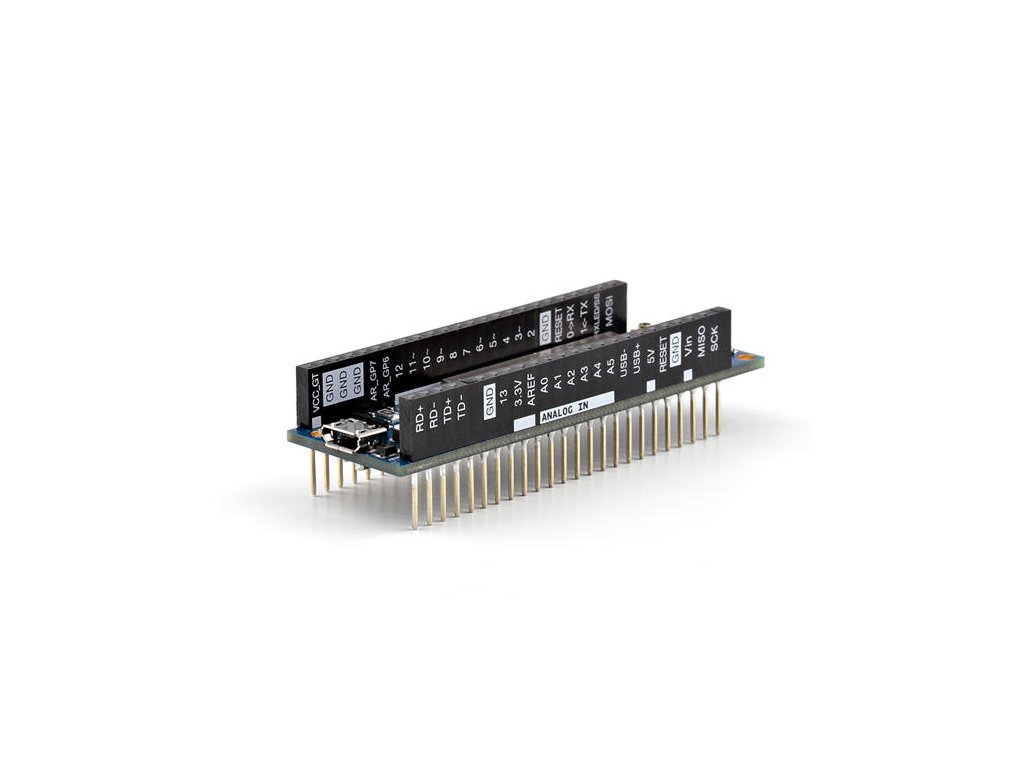

Arduino YÚN MINI je vývojová deska založená na čipech ATmega 32U4 a QCA MIPS 24K SoC, která může pracovat až do frekvence 400 MHz. Mikroprocesor Qualcomm Atheros podporuje Linuxovou distribuci založenou na OpenWRT s názvem Linino.
Deska má zabudovaný WiFi modul (IEEE 802.11b/g/n s přenosovou rychlostí až 150Mbps 1x1 2.4 GHz), 20 digitálních vstupů / výstupů, z nichž 7 může být využito jako PWM výstupy a 12 jako analogové vstupy. Také obsahuje 16MHz krystalový oscilátor, micro USB konektor, ISCP konektor, 2 tlačítka pro RESET a jedno uživatelské tlačítko.
Vývojová deska YÚN MINI je vhodná do síťových projektů, kde je rozhodující velikost, ale také cena. Oproti desce Arduino YÚN neobsahuje MINI konektory RJ45, USB HOST a čtečku pro Micro SD. Při práci a vývoji s deskou můžete tyto periferie připojit externě. K desce YÚN MINI není možné přímo připojit PoE modul.
Arduino YÚN MINI je podobné jako Arduino Leonardo, protože je založeno na stejném mikrokontroléru ATmega32U4. Tento čip má zabudovanou USB komunikaci, takže pro komunikaci s počítačem není potřeba další procesor. Díky tomu můžete Arduino YÚN MINI připojit k počítači jako klávesnici nebo myš.

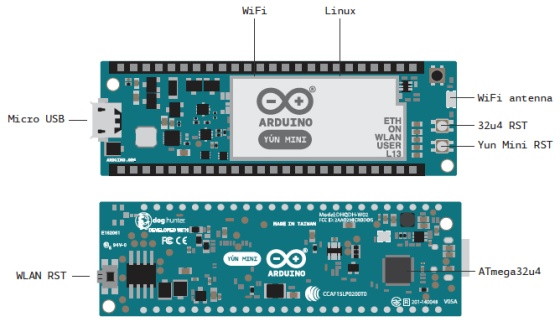

Uživatelské rozhraní YÚN MINI
Arduino YÚN MINI odkazy
Související produkty
-
Kód: AD246
-
Kód: SE25
Podobné produkty
-
Kód: AD104
| Hmotnost | 0.016 kg |
| Arduino Mikroprocesor | nadpis |
| Procesor | Atheros AR9331 |
| Architektura procesoru | MIPS 24K |
| Pracovní napětí | 3,3 V typ. 380 mA (113 ÷ 570 mA) |
| Flash paměť procesoru | 16 MB |
| RAM | 64 MB DDR2 |
| Taktovací frekvence procesoru | 400 MHz |
| WiFi | 802.11b/g/n 2,4 GHz |
| Ethernet | 802.3 10/100 Mbit/s |
| USB | 2.0 Host |
| Arduino Mikrokontrolér | nadpis |
| Mikrokontrolér | ATmega32U4 |
| Architektura | AVR |
| Provozní napětí | 5 V DC |
| Flash paměť | 32 kB |
| SRAM | 2,5 kB |
| Taktovací frekvence | 16 MHz |
| Analogové I/O piny | 12 |
| EEPROM | 1 kB |
| DC Proud na pin | 40 mA na I/O pinech, 50 mA na 3,3 V pinech |
| Všeobecné | nadpis |
| Vstupní napětí | 5 V DC |
| Digitální I/O piny | 20 |
| PWM výstupy | 7 |
| Odběr | 170 mA |
| Rozměry | 23 x 71,1 mm |
Schéma zapojení Arduino YÚN MINI [PDF] (658,5 kB)
Schéma zapojení DogUSB [PDF] (583 kB)
Schéma zapojení DogRJ45 [PDF] (273,4 kB)
Prohlášení o shodě FCC (645,9 kB)
Prohlášení o shodě RoHS (4,7 MB)
Prohlášení o shodě TELEC (107,8 kB)
