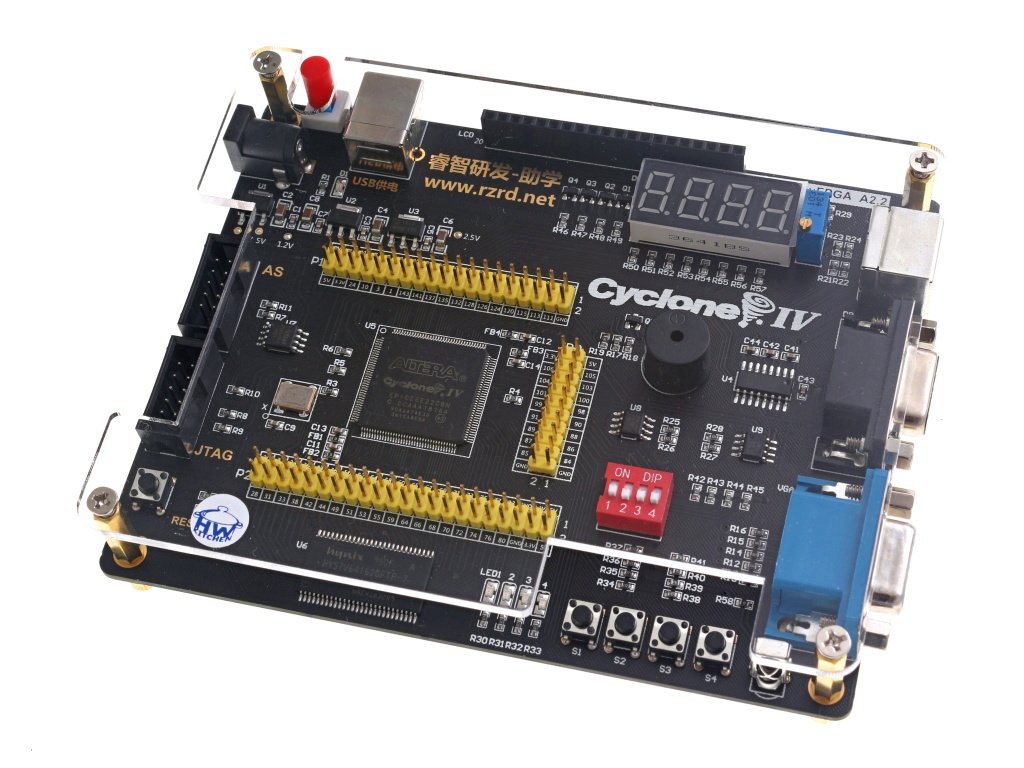

FPGA Kit s Cyclone IV EP4CE6 + USB Blaster + IR ovladač

ROZJEĎTE to naplno s FPGA!

Pokud už máte za sebou první pokusy s FPGA nebo hledáte bohatě vybavený vývojový kit, na kterém se dá pořádně experimentovat, je FPGA Kit s Cyclone IV EP4CE6 velmi zajímavou volbou. Na jedné desce dostanete nejen samotné FPGA, ale také spoustu periferií připravených k okamžitému použití.

Začínáte s FPGA? Velkým pomocníkem vám může být kniha Martina Malého Data, čipy, procesory, která srozumitelně vysvětluje principy návrhu digitálních obvodů a ukazuje, že FPGA není jen záležitost pro profesionální vývojáře.

BOHATÁ VÝBAVA PRO FPGA EXPERIMENTY

Právě výbava je jednou z největších předností tohoto kitu. Nemusíte ke každému prvnímu pokusu hned hledat další modul nebo stavět vše na nepájivém poli. Na desce už máte připravenou řadu prvků, na kterých si můžete své návrhy okamžitě ověřovat.

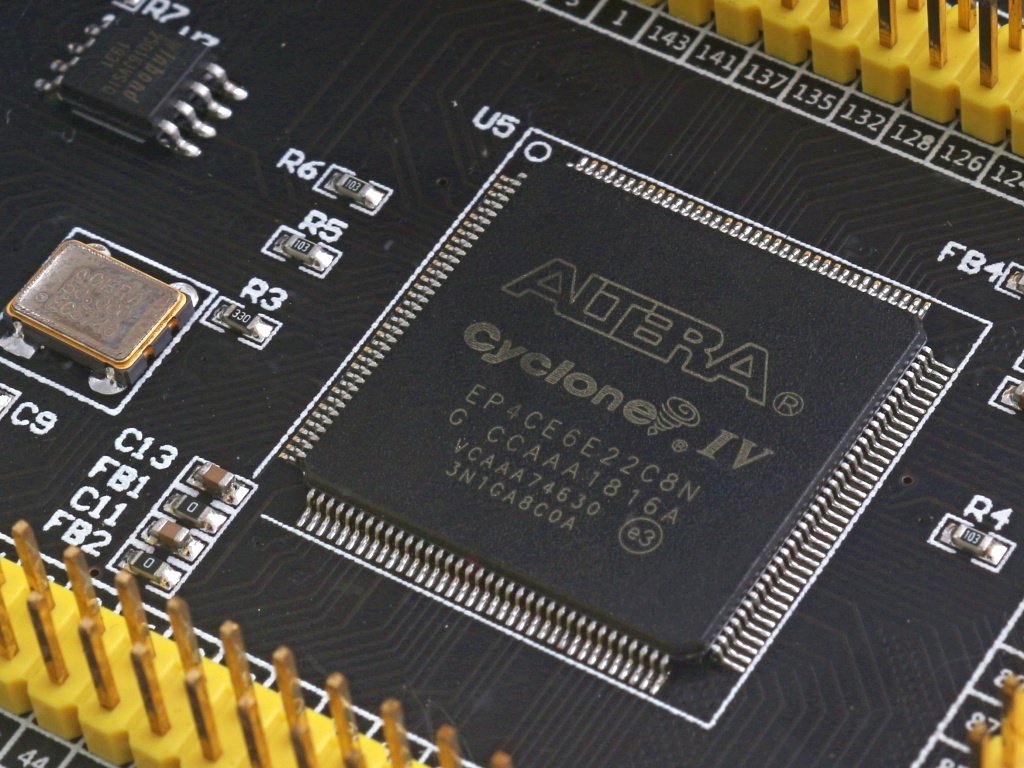

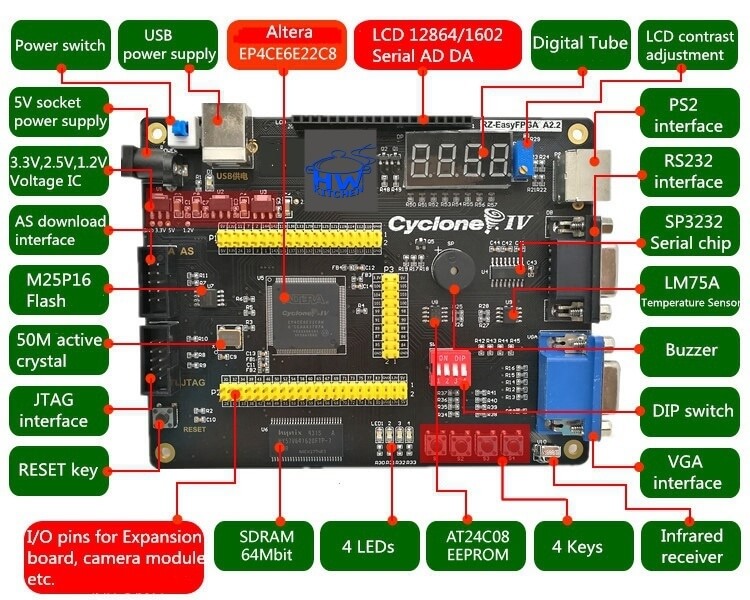

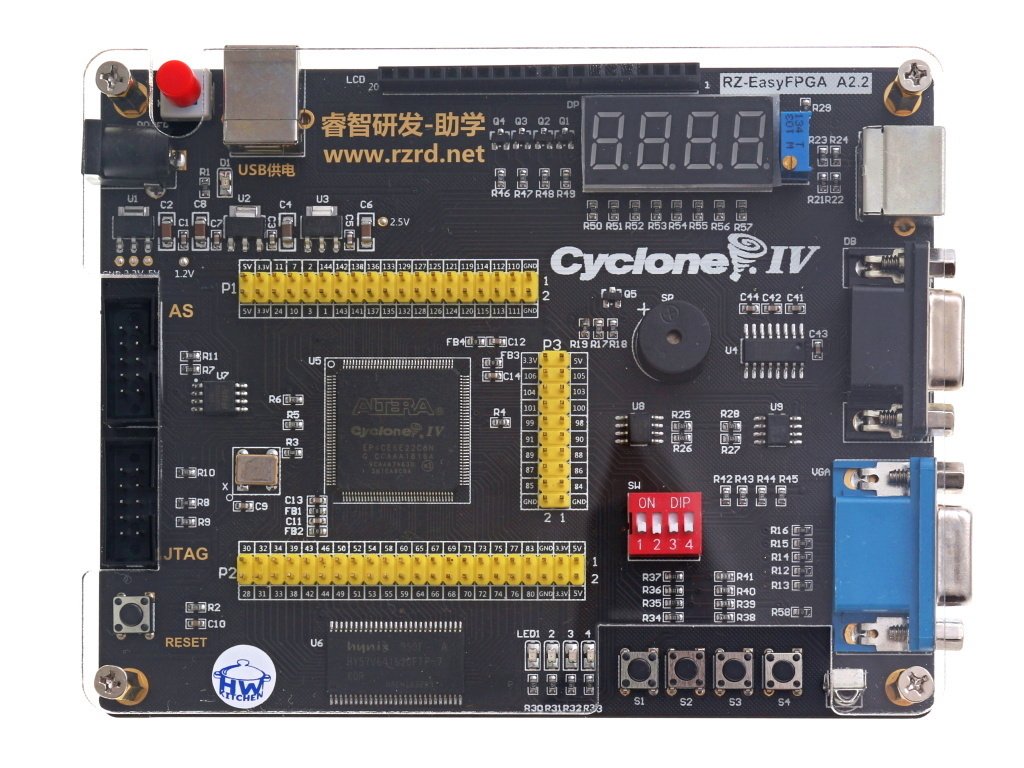

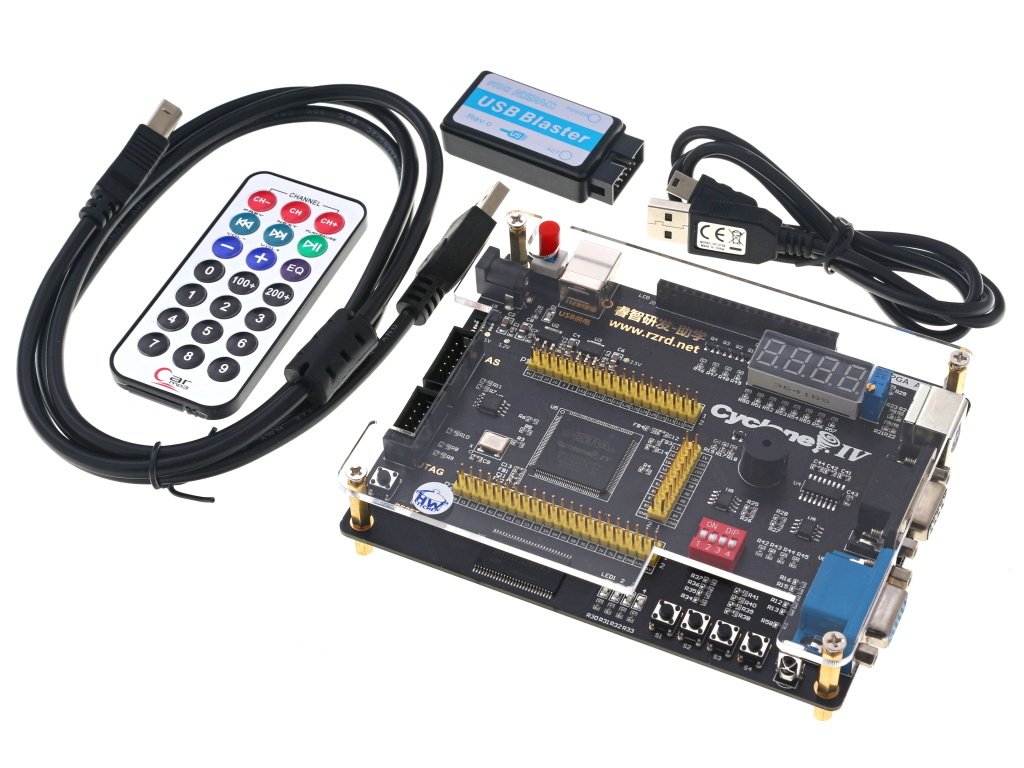

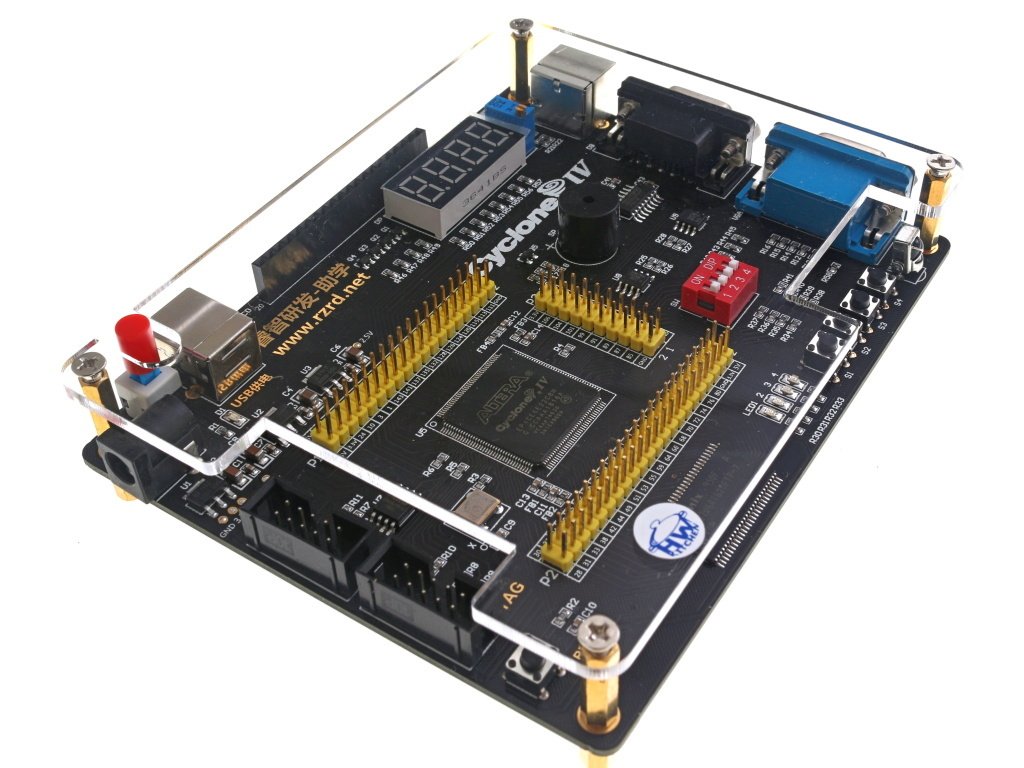

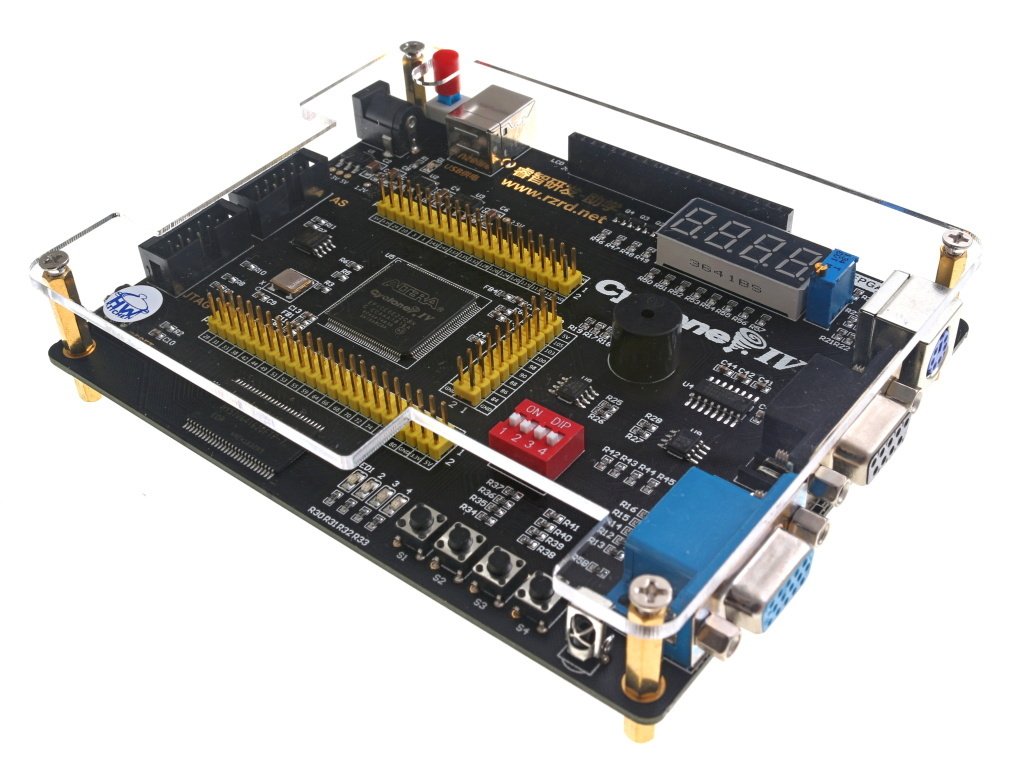

FPGA Kit s Cyclone IV EP4CE6 nabízí například LED, tlačítka, bzučák, teplotní senzor, IR přijímač, paměť SDRAM, EEPROM a konektor pro LCD displej. Součástí balení je také IR dálkový ovladač.

Díky tomu můžete začít u úplně jednoduchých experimentů s logickými funkcemi, tlačítky nebo LED a postupně přejít k práci s displeji, pamětí, komunikací mezi jednotlivými částmi návrhu nebo řízení externích periferií.

Od blikající LED až k vlastnímu počítači

Na FPGA je zajímavé právě to, jak daleko se můžete od prvních jednoduchých pokusů postupně dostat. Neprogramujete zde pouze procesor, ale navrhujete samotnou digitální logiku, která uvnitř FPGA pracuje paralelně podle vašeho návrhu.

Na začátku může být vaším cílem rozsvítit LED po stisku tlačítka, vytvořit čítač nebo řídit jednoduchý displej. Později můžete přidat časovače, stavové automaty, práci s pamětí nebo komunikaci s další elektronikou.

A pokud vás FPGA opravdu chytne, možnosti jdou ještě mnohem dál. FPGA se používají například k realizaci procesorů a celých digitálních systémů. Na podobných deskách tak lze vytvořit i projekty, které implementují kompletní historický počítač, například ZX Spectrum.

To je na FPGA právě působivé – stejná deska, na které jste začínali blikající LED, může po čase obsahovat procesor, grafickou logiku, práci s pamětí a další části celého počítače. Nejde přitom o klasickou softwarovou emulaci běžící na operačním systému, ale o digitální obvody vytvořené přímo uvnitř FPGA.

Prostor pro vlastní projekty

Pokud už máte se základy FPGA zkušenosti, nabízí EP4CE6 dostatek prostoru pro další experimentování. Integrované periferie můžete kombinovat mezi sebou a pomocí dostupných I/O pinů připojovat také vlastní elektroniku.

Můžete tak například pracovat s externími senzory, displeji nebo pomocí vhodného výkonového driveru řídit motory. Kit proto není omezený jen na několik předem připravených ukázek, ale můžete na něm postupně stavět vlastní projekty a zkoušet stále složitější návrhy.

Pro napájení kitu je vhodný napájecí adaptér 5V / 2A.

EP4CE6 FPGA Odkazy

• Data, čipy, procesory – web knihy o tvorbě elektronických systémů na koleni
• Quartus Prime Lite Edition 24.1 pro Windows – stažení ze stránek výrobce
• Miniseriál programování FPGA s Cyclone IV – část I
• Miniseriál programování FPGA s Cyclone IV – část II
• FPGA kit s Cyclone IV EP4CE6 – elektronické schéma
