LCD displej 20x4 modrý s podsvětlením

Neohodnoceno


Modrý LCD displej 20x4 vhodný i do projektů pracujících v drsnějším prostředí a čitelný dobře i na slunci. Značkový výrobce garantuje skvělou kvalitu!

Dostupnost Skladem (> 5 ks)
Můžeme doručit do
19.11.2018
Běžná cena 330 Kč
Ušetříte 151 Kč (–46 %)
179 Kč
148 Kč bez DPH

Kód produktu AD145
Značka Distar
Kategorie Elektrosoučástky
Záruka 2 roky


Univerzální LCD displej s širokým využitím

Displej 20x4 s podsvětlením je velmi dobře použitelný v různých Arduino projektech. Kromě efektní modré barvy je dobře čitelný ve venkovním prostředí nebo na silném světle a pracuje spolehlivě i při teplotě -20 ℃. Displej je vybaven driverem kompatibilním se známým HD44780 a tak je jeho použití s Arduinem velmi jednoduché. LCD displej je produktem renomované firmy Distar, což garantuje vysokou kvalitu a životnost. Více technických informací je uvedeno v parametrech nebo datasheetu.

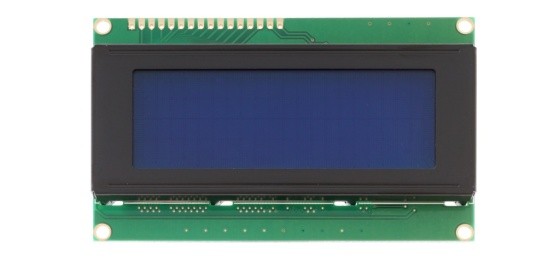

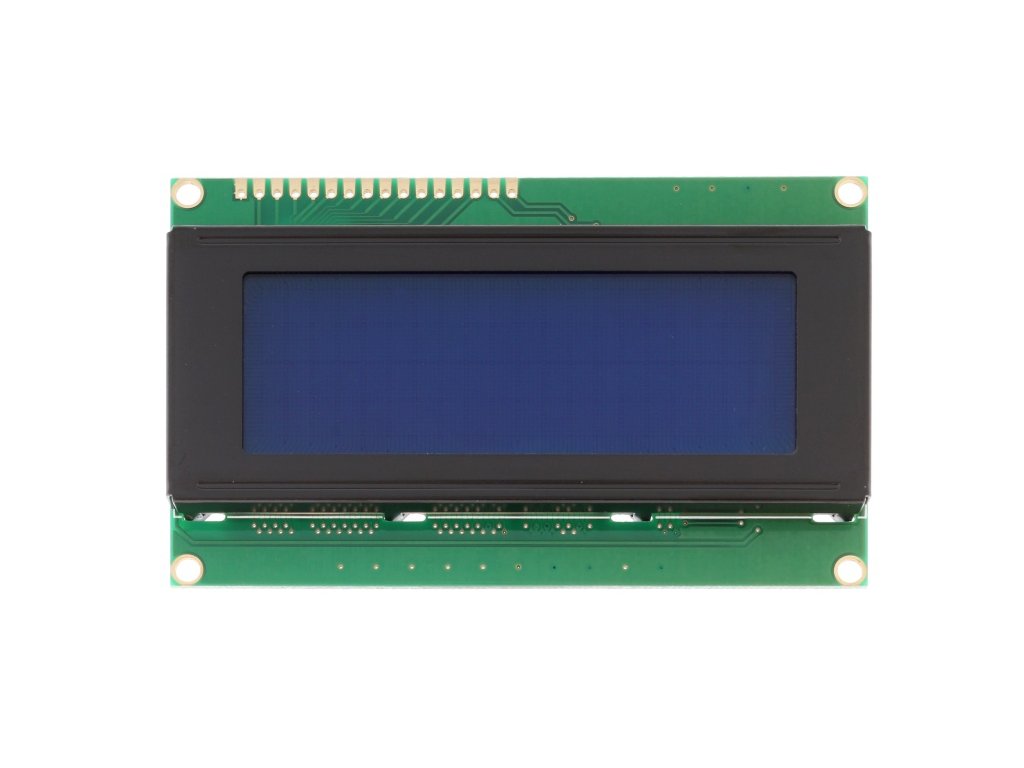

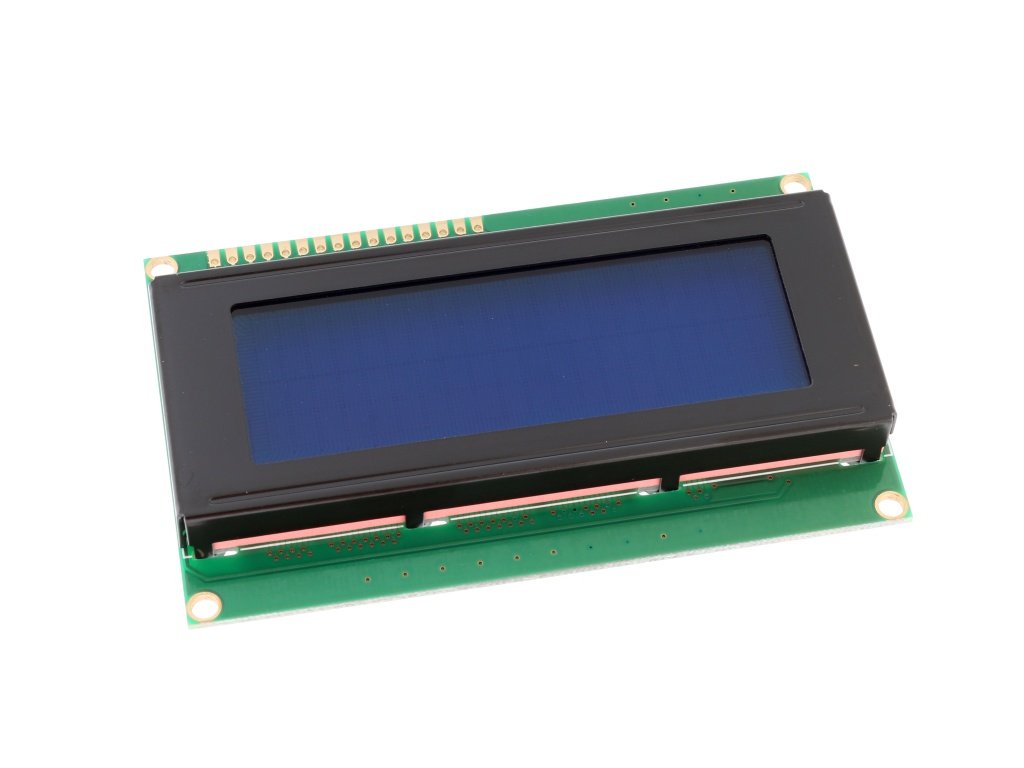

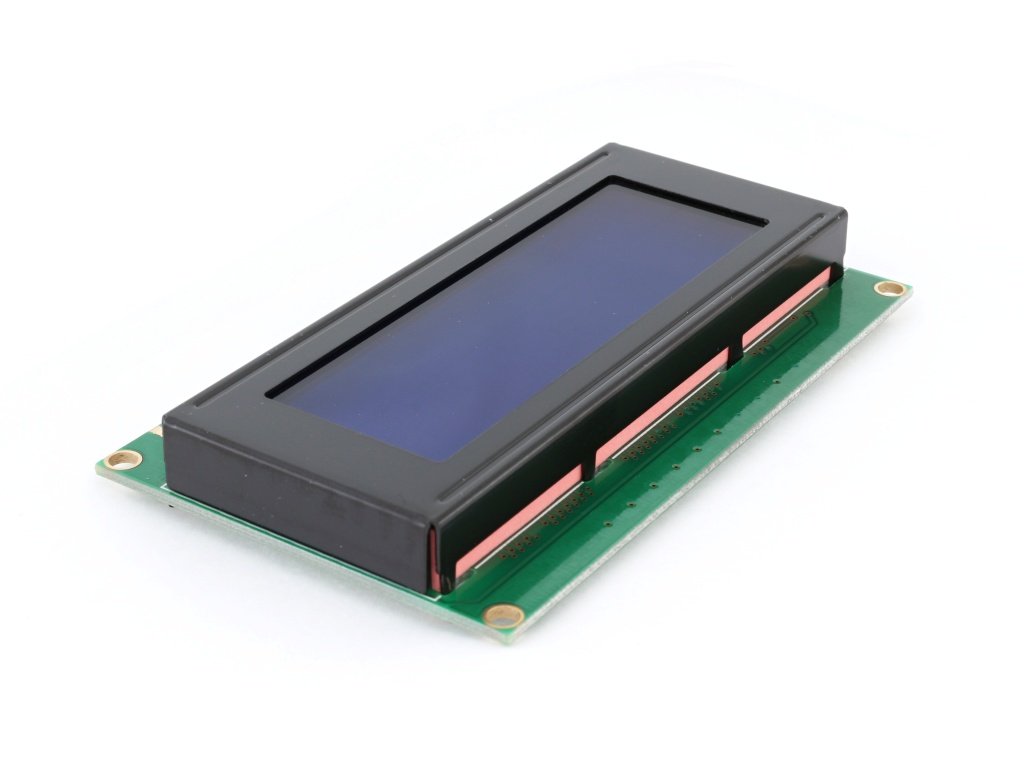

LCD displej 20x4 modrý s podsvětlením

LCD displej má pro připojení k dalším obvodům 16 pájecích plošek s roztečí 2,54 mm. Zde můžete připájet páskový kabel nebo ještě lépe pin lištu, kterou se pak celý displej připojí do kontaktního pole. Napájení displeje i podsvětlení je klasicky 5 V, což je výhoda oproti ostatním podobným displejům.

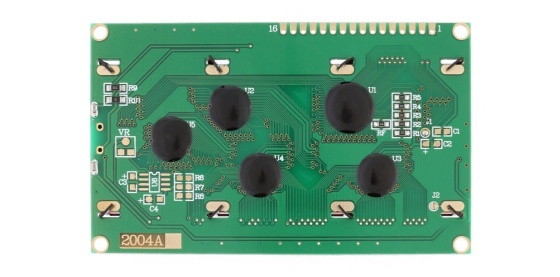

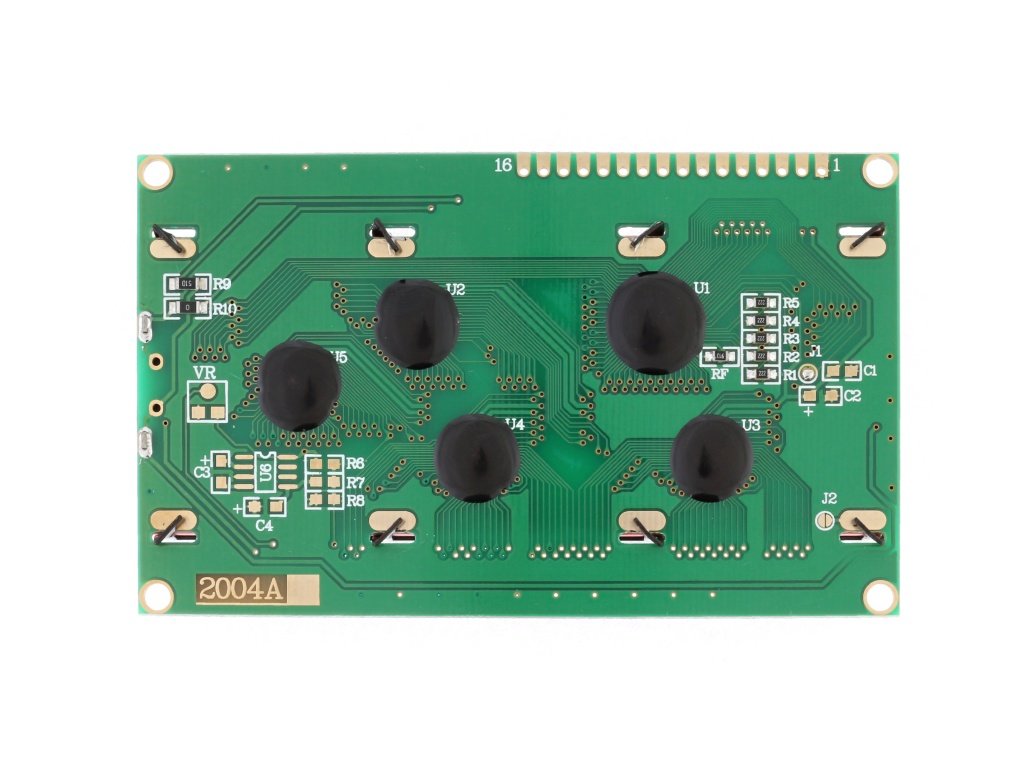

LCD displej 20x4 modrý s podsvětlením zespodu

 20x4 LCD displej piny

Pin Symbol Úroveň Popis
1 VSS 0 V  Napájecí napětí (GND)
2 VDD +5 V Napájecí napětí pro logiku
3 V0 (proměnlivé) Vstupní napětí pro řízení kontrastu LCD
4 RS H/L H: DATA, L: Instrukce
5 R/W H/L H: Čtecí mód, L: Zapisovací mód
6 E H,H->L Enable signál
7 DB0 H/L Data bit 0
8 DB1 H/L  Data bit 1
9 DB2 H/L Data bit 2
10 DB3 H/L Data bit 3
11 DB4 H/L Data bit 4
12 DB5 H/L Data bit 5
13 DB6 H/L Data bit 6
14 DB7 H/L Data bit 7
15 LED+  +5 V Napájecí napětí pro podsvětlení (+)
16 LED-  0 V Napájecí napětí pro podsvětlení (-)

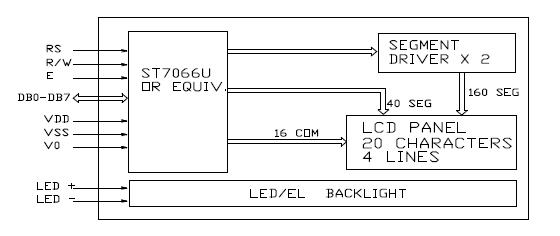

Blokové schéma displeje

LCD displej 20x4 modrý s podsvětlením blokové schéma

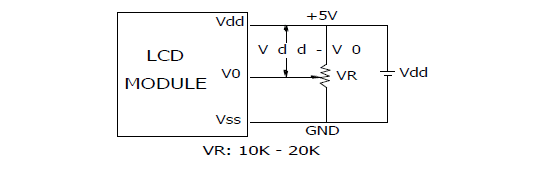

Princip nastavení kontrastu

Pro nastavení napětí, které řídí kontrast, použijte například trimr nebo potenciometr 10 kΩ.

LCD displej 20x4 modrý s podsvětlením nastavení kontrastu

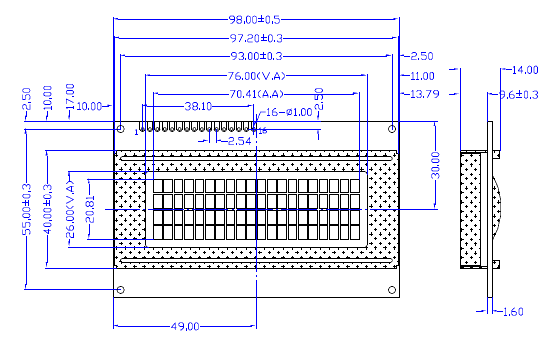

Rozměry LCD displeje

LCD displej 20x4 modrý s podsvětlením rozměry

Příklad použití s Arduinem

Níže je jednoduchá ukázka použití LCD displeje, které funguje na všech Arduino deskách a využívá standardní Arduino knihovnu pro LCD displej.

Displej připojte k Arduino desce podle poznámek uvedených v programu pro Arduino. Je to úplně jednoduché. Pro nastavení kontrastu použijte trimr 10 kΩ.

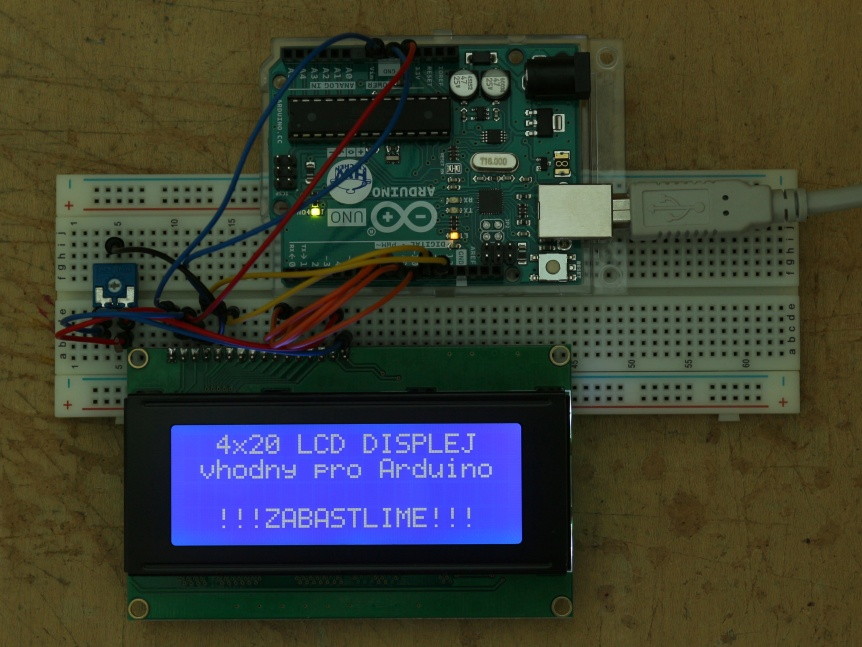

LCD displej 20x4 modrý s podsvětlením a Arduino UNO



Program pro Arduino

#include <LiquidCrystal.h>
/*
 Zapojení LCD displeje
 LCD pin 1 (VSS) připojte na GND
 LCD pin 2 (VDD) připojte na +5V
 LCD pin 3 (V0) připojte na výstup z trimru 10kOhm připojeného mezi +5V a GND
 LCD pin 4 (RS) připojte na Arduino pin 12
 LCD pin 5 (R/W) připojte na GND
 LCD pin 6 (E) připojte na Arduino pin 11
 LCD pin 11 (DB4), 12 (DB5), 13 (DB6), 14 (DB7) na Arduino piny 7, 8, 9, 10
 LCD pin 15 (LED+) připojte na +5V
 LCD pin 16 (LED-) připojte na GND
 */
LiquidCrystal lcd(12, 14, 11, 7, 8, 9, 10);
void setup()
{
  lcd.begin(20, 4); // definování velikosti displeje
  lcd.setCursor(2,0); // Počáteční pozice kurzoru x=3,y=1
  lcd.print("4x20 LCD DISPLEJ"); // Zobrazí text na displeji
  lcd.setCursor(1,1);
  lcd.print("vhodny pro Arduino");
  lcd.setCursor(2,3);
  lcd.print("!!!ZABASTLIME!!!");
}
void loop()
{
}



Další informace o použití a programování displeje najdete v záložce "Návod".

Podobné produkty

Hmotnost 0.075 kg
Typ displeje STN modrý, negativní, transmisivní
Napájecí napětí / proud 5 V DC / 1 mA
Napájecí napětí / proud podsvětlení 5 V DC / 60 mA
Řadič displeje ST7066U kompatibilní např. s HD44780
Zobrazení 20 znaků x 4 řádky
Podsvětlení bílé LED
Barva textu bílá
Pozorovací úhel 6 hodin
Životnost podsvětlení 50000 hodin
Rozměr bodu 0,55 x 0,55 mm
Velikost znaku 2,96 x 4,75 mm
Viditelná plocha 76,0 x 26 mm
Aktivní plocha 70,4 x 20,8 mm
Pracovní teplota -20 ℃ ÷ 70 ℃
Rozměry 98 x 60 x 14 mm
