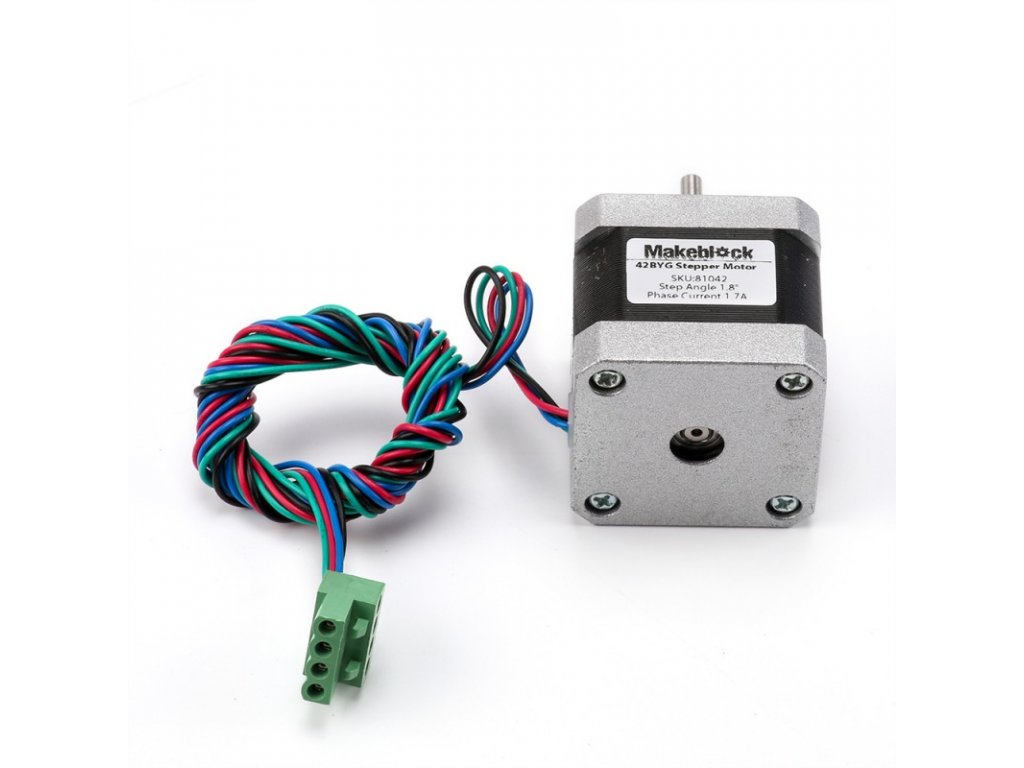

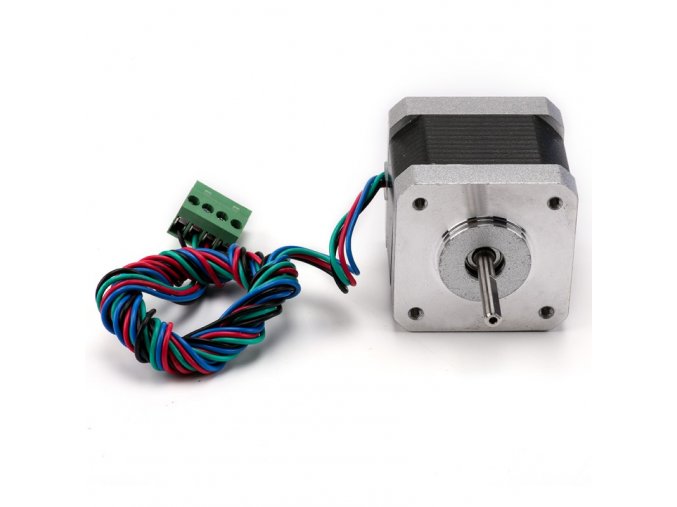

Krokový motor 42BYG NEMA 17



Malý, ale silný krokový motor pro realizaci přesných rotačních a lineárních pohybů ve vašem Arduino projektu.

Dostupnost Skladem (20 ks)
Můžeme doručit do
19.11.2019
562 Kč
464 Kč bez DPH

Kód produktu MAK277
Značka Makeblock
Webová stránka značky makeblock.com
Kategorie Motory
Záruka 2 roky


Přesný pohyb žádný problém

Krokový motor má při použití v projektu řadu výhod.

  • Úhel natočení hřídele je přímo úměrný počtu vstupních pulsů
  • Rychlost otáčení je úměrná frekvenci pulsů
  • Velký točivý moment při nízkých rychlostech (není potřeba použít převodovku)
  • Aretace v zastaveném stavu
  • Možnost přetížení nebo zastavení motoru bez jeho poškození
  • Vyšší životnost oproti kartáčovým motorům

Krokové motory mají také pár nevýhod.

  • Nejsou vhodné pro extrémně vysoké rychlosti otáčení
  • Pokud dojde ke ztrátě kroku, tak musí být znovu nastavena nulová poloha
  • Pro řízení krokového motoru potřebujeme speciální driver

I přes jmenované nevýhodu nachází krokové motory díky převažujícím výhodám velké uplatnění v projektech, kde je potřeba přesně polohovat nebo natáčet různé součásti. Finální aplikace mohou být například 3D tiskárny, kreslící nebo řezací plottery a podobné projekty.

Krokový motor 42BYG NEMA 17 rozměry

Krokový motor 42BYG NEMA 17 rozměry

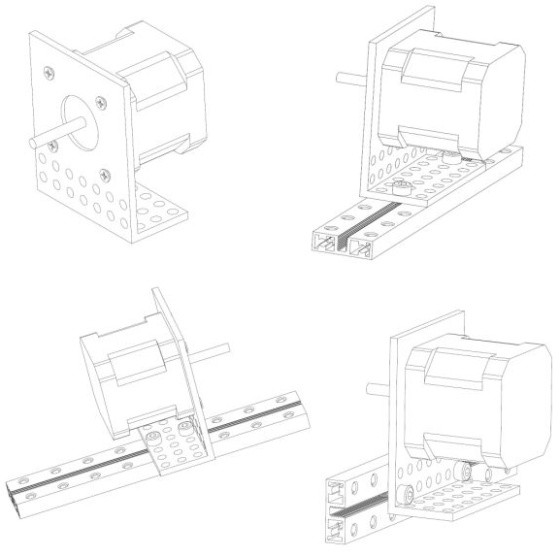

Upevnění ke konstrukci Makeblock

Krokový motor 42BYG NEMA 17 upevnění

Krokový motor 42BYG NEMA 17 upevnění k dílům Makeblock

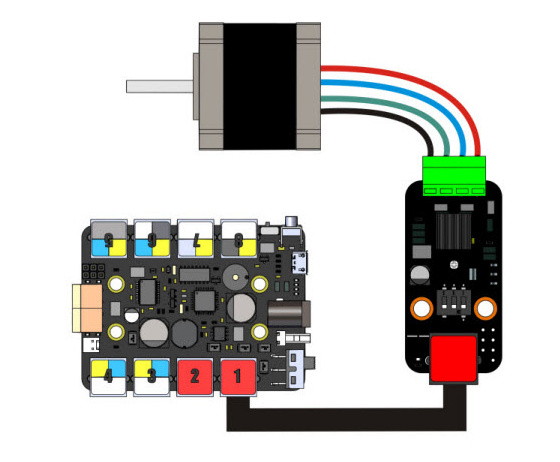

Zapojení krokového motoru 42BYG

Krokový motor 42BYG NEMA 17 zapojení

odkazy pro krokový motor NEMA 17

Podobné produkty


  • Krokový motorek 28BYJ-48 + driver Kód: HW374
    Skladem (25)

    Miniaturní krokový motorek 28BYJ-48 a driver s obvodem ULN2003 se hodí do projektů, kde potřebujeme vytvořit přesný mechanický pohyb. Miniaturní rozměry, napájení 5V, indikace LED.


    125 Kč

    Značka: HW Kitchen Záruka: 2 roky
  • CNC Shield V3 pro 3D tiskárny (driver A4988) Kód: HW410
    Skladem (78)

    CNC Shield představuje základní stavební kámen pro Arduino projekt 3D tiskárny, CNC stroje, frézky nebo plotteru!


    98 Kč

    Značka: HW Kitchen Záruka: 2 roky
Hmotnost 0.29 kg
Napájecí napětí 12 V
Počet fází 2
Úhel kroku 1,8 ° ±5 %
Jmenovitý proud 1,7 A / fáze
Jmenovitý odpor 1,5 Ω ±10 % / fáze
Jmenovitá indukčnost 2,8 mH ±20 % / fáze
Statický moment (Holding Torque) (?) 40 N.cm (min)
Zbytkový moment (Detent Torque) (?) 2,2 N.cm (max)
Izolační třída B
Připojovací vodiče AWG26 (0,13mm²) UL1007

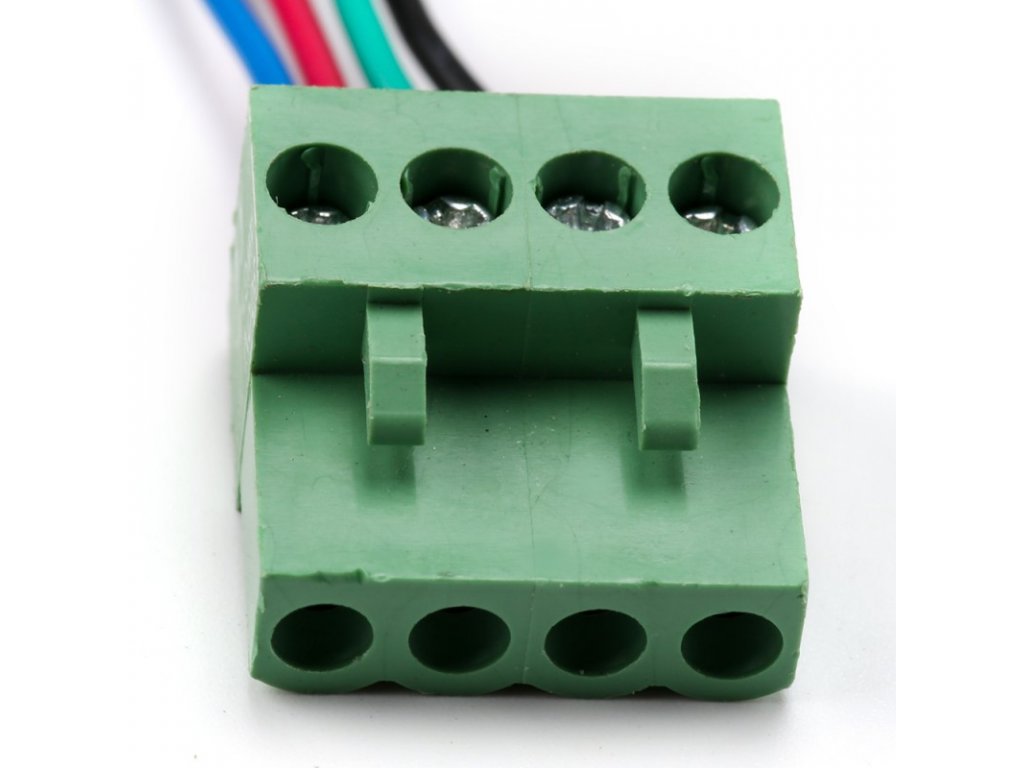

Konektor MSTBVA s roztečí pinů 2,54 mm
