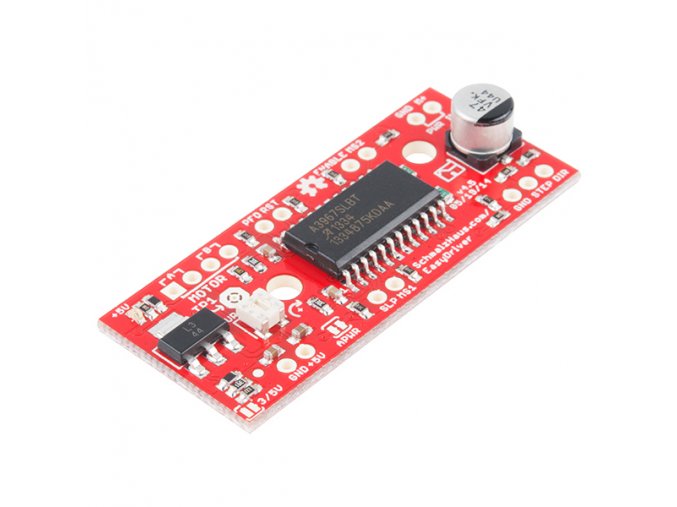

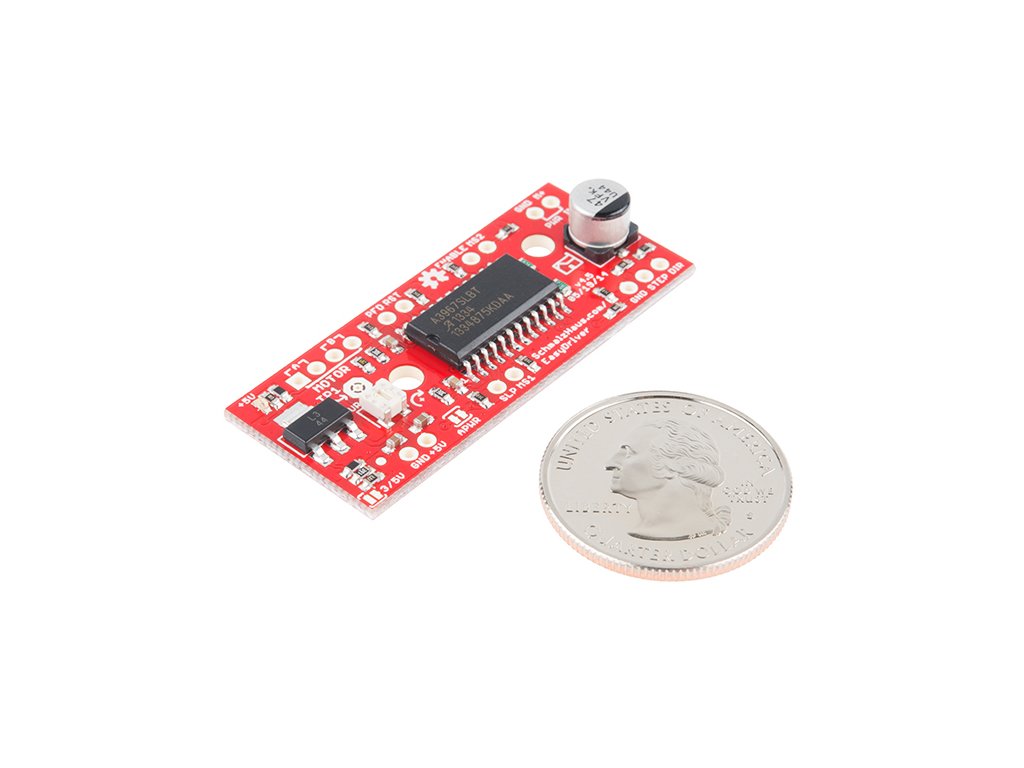

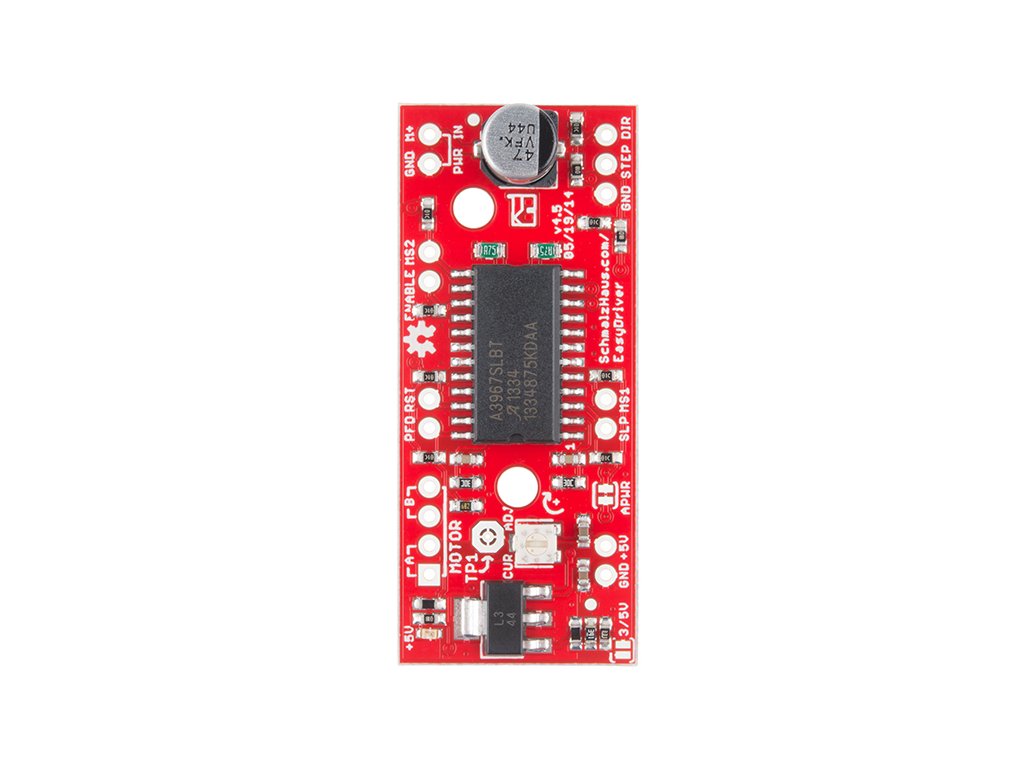

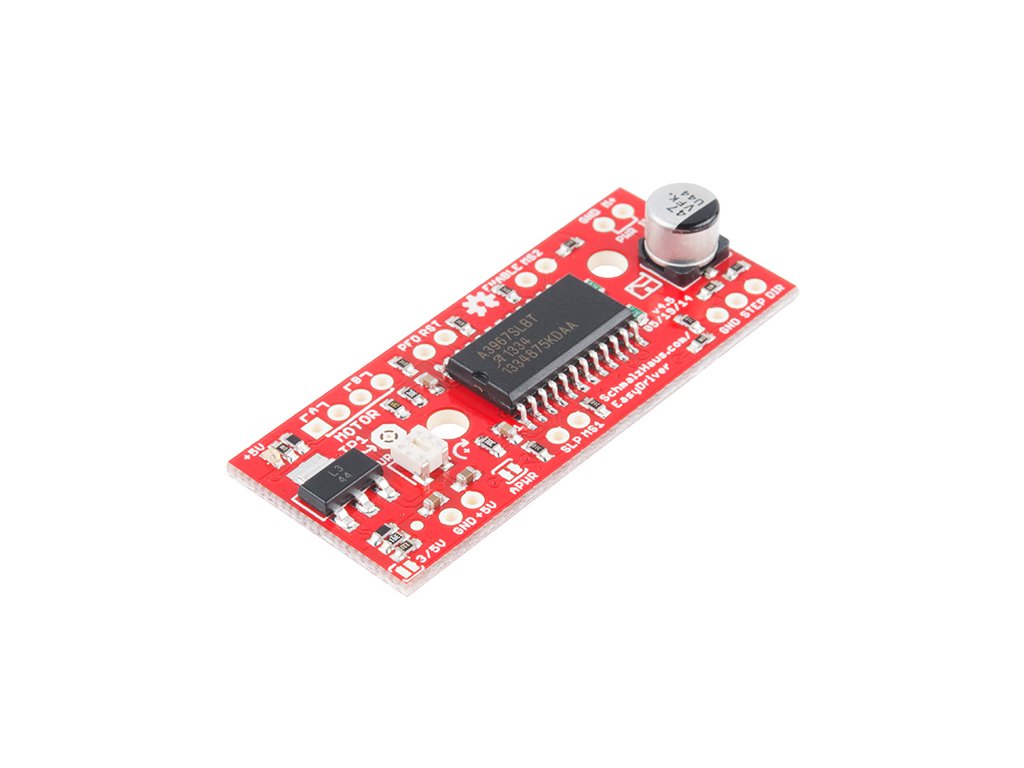

EasyDriver Stepper Motor Driver



EasyDriver Stepper Motor Driver je univerzální a jednoduše použitelný driver pro krokové motorky. EasyDriver je typický širokým rozsahem použití a mnoha možnostmi konfigurace a proto má široké uplatnění v různých projektech a robotech.

Dostupnost Skladem (>10 ks)
Můžeme doručit do
26.2.2024
472 Kč
390 Kč bez DPH

Kód produktu SP78
Značka SparkFun
Webová stránka značky sparkfun.com
Kategorie Drivery
Záruka 2 roky


EasyDriver pro přesný pohyb

EasyDriver je jednoduchý driver krokového motoru, který je kompatibilní s čímkoli, co umí vysílat digitální impulsy 0 až 5 V (nebo 0 až 3,3 V, pokud na EasyDriveru zapájíte SJ2). EasyDriver vyžaduje k napájení motoru zdroj 6 V až 30 V a může napájet krokový motor libovolného napětí. EasyDriver má vestavěný regulátor napětí pro digitální rozhraní, který lze nastavit na 5 V nebo 3,3 V. Propojte čtyř vodičovy krokový motor a mikrokontrolér a máte přesné řízení motoru! EasyDriver řídí dvoupólové motory a motory zapojené jako dvoupólové. tj. 4,6 nebo 8vodičové krokové motory.

Tento EasyDriver V4.5 byl navržen společně s Brianem Schmalzem. Ve srovnání se staršími verzemi poskytuje mnohem větší flexibilitu a kontrolu nad krokovým motorem. Piny pro volbu mikrokroku (MS1 a MS2) driveru A3967 umožňují nastavení rozlišení mikrokroků. Piny sleep a enable jsou rovněž vyvedeny pro další ovládání.

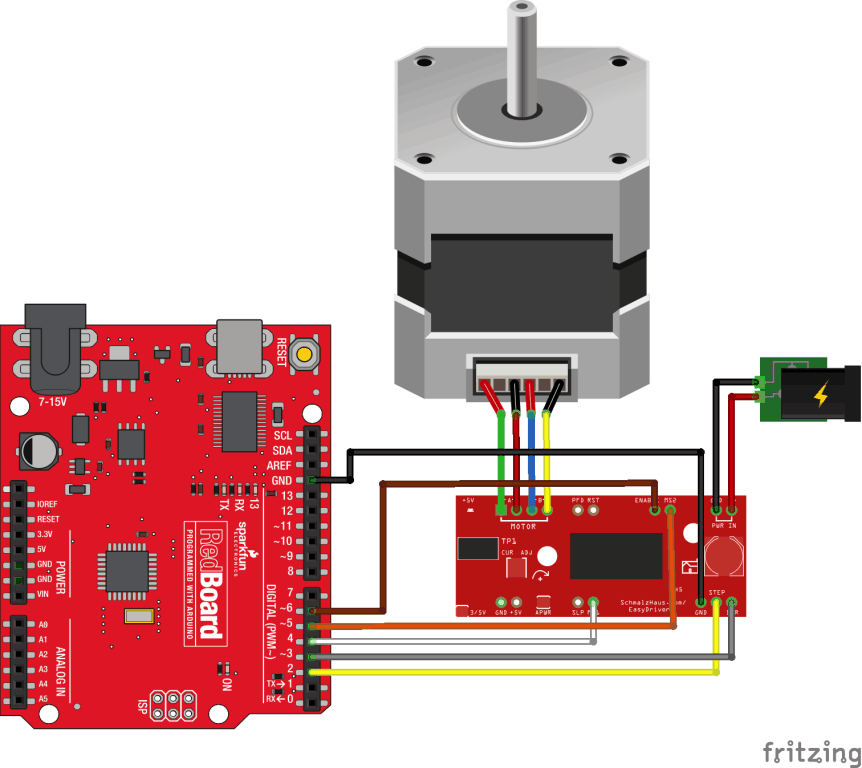

EasyDriver Stepper Motor Driver zapojení

Poznámka: Nepřipojujte ani neodpojujte motor, pokud je ovladač pod napětím. Došlo by k trvalému poškození integrovaného obvodu A3967.

Poznámka: Tento produkt vznikl ve spolupráci s Brianem Schmalzem. Část z každého prodeje jde zpět k němu na podporu produktu a jeho další vývoj.

EasyDriver Stepper Motor Driver vlastnosti

  • A3967 driver s možností mikrokrokování.
  • Piny MS1 a MS2 slouží pro změnu rozlišení mikrokroků na plný, poloviční, čtvrtinový a osminový krok (výchozí hodnota je osminový krok).
  • Kompatibilní se 4, 6 a 8vodičovými krokovými motory libovolného napětí.
  • Nastavitelné řízení proudu od 150 mA na fázi do 700 mA na fázi.
  • Rozsah napájení od 6 V do 30 V. Čím vyšší napětí, tím vyšší točivý moment při vysokých rychlostech.

Odkazy pro EasyDriver Stepper Motor Driver

Podobné produkty


  • Arduino Motor Driver Shield Kód: AD105
    Arduino Motor Driver Shield
    Skladem (>10 ks)

    Pomocí Arduino Motor Shieldu bude vaše Arduino řídit DC a krokové motory, relé nebo solenoidy.


    703 Kč

    Značka: Arduino.cc Záruka: 2 roky
  • Motor driver Shield L293D pro Arduino Kód: HW377
    Motor driver Shield L293D pro Arduino
    Skladem (>10 ks)

    Univerzální motor driver Shield pro řízení různých druhů motorů (DC, servo, krokový motor). Napájení až 36 V. Umožňuje připojit až 4 motory.


    149 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Me driver pro krokový motor Kód: MAK233
    Me driver pro krokový motor
    Vyprodáno

    Elektronický modul pro precizní řízení pohybů ve vašem projektu.


    501 Kč
    Značka: Makeblock Education Záruka: 2 roky
  •
  • A4988 driver pro krokové motory s chladičem Kód: HW412
    A4988 driver pro krokové motory s chladičem
    Skladem (>10 ks)

    Miniaturní driver s A4988 pro krokové motory vhodný do konstrukce CNC stroje nebo 3D tiskárny.


    47 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Krokový motorek 28BYJ-48 + driver Kód: HW374
    Krokový motorek 28BYJ-48 + driver
    Skladem (>10 ks)

    Miniaturní krokový motorek 28BYJ-48 a driver s obvodem ULN2003 se hodí do projektů, kde potřebujeme vytvořit přesný mechanický pohyb. Miniaturní rozměry, napájení 5V, indikace LED.


    89 Kč

    Značka: HWKITCHEN Záruka: 2 roky
Hmotnost 0.005 kg
Rozměry plošného spoje 49 x 21 mm
