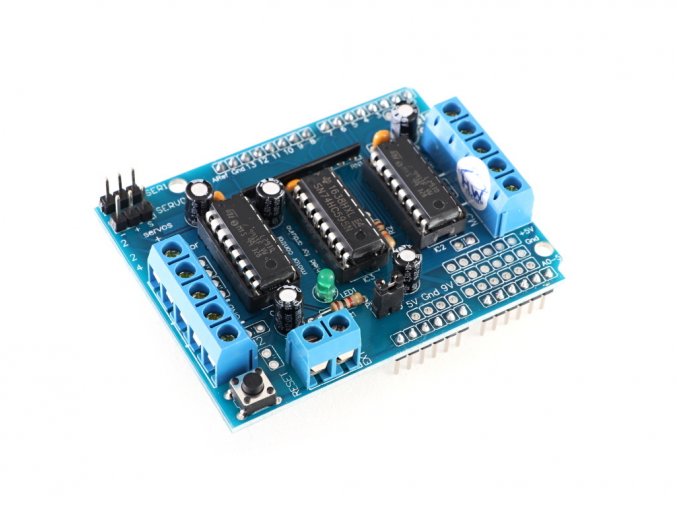

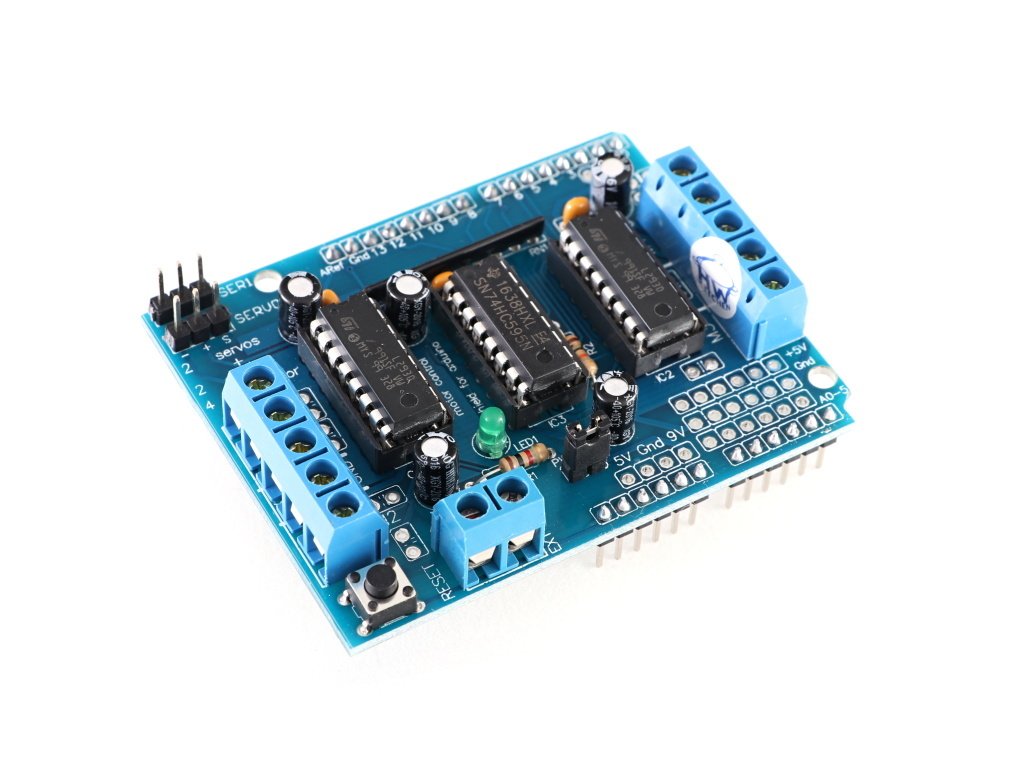

Motor driver Shield L293D pro Arduino



Univerzální motor driver Shield pro řízení různých druhů motorů (DC, servo, krokový motor). Napájení až 36 V. Umožňuje připojit až 4 motory.

Dostupnost Skladem (>10 ks)
Můžeme doručit do
21.3.2024
149 Kč
123 Kč bez DPH

Kód produktu HW377
Značka HWKITCHEN
Webová stránka značky hwkitchen.cz
Kategorie Drivery
Záruka 2 roky


Pro pohon robota jako dělaný

Univerzální motor shield, vhodný do jednoduchých až středně složitých Arduino projektů. Motor Shield se hodí pro realizaci pohyblivých robotů, vozítek, aut, nebo také do projektů automatizovaných výrobních linekdopravními pásy. Motor shield dokáže ovládat tři druhy motorů. Můžete připojit 4 stejnosměrné motory, 2 servo motory nebo 2 krokové motory. Pro úspěšné propojení shieldu s Arduinem ho jednoduše nasadíte na Arduino desku (například MEGA 2560, UNO, LEONARDO a podobně).

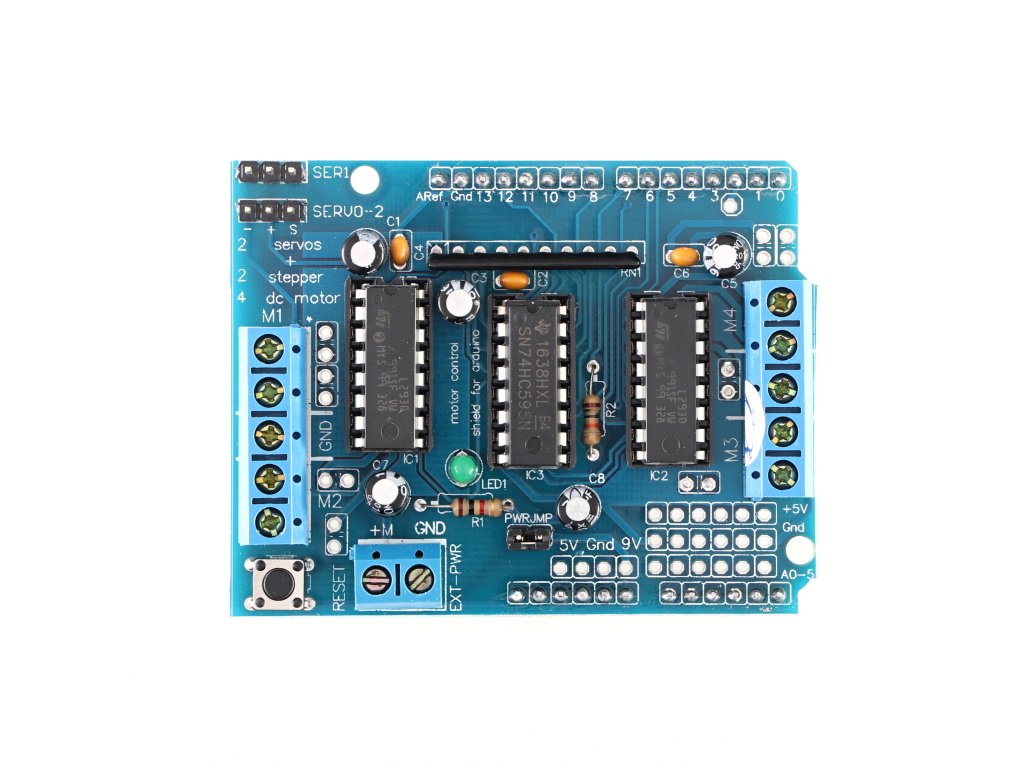

Pro připojení stejnosměrných (DC) a krokových motorů jsou konektory označeny M1 až M4. Chcete-li připojit krokový motor, využijete dvojici konektorů vedle sebe - tedy M1+M2 anebo M3+M4. Konektrory pro připojení servo motorů se nacházejí blízko konektorů M1, M2. Z důvodu velké proudové náročnosti je nutno využít externí napájení - připojení se nachází vedle tlačítka RESET.

Vlastnosti shieldu

  • Možnost ovládat 3 druhy motorů (DC, servo, krokové motory)
  • Vestavěná ochrana proti přehřátí driveru
  • Možnost samostatného napájení Arduina a shieldu (power jumper)
  • Tlačítko RESET
  • LED indikace napájení
  • Šroubovací konektory pro jednodušší montáž

Odkazy pro motor shield

Podobné produkty


  • Arduino Motor Driver Shield Kód: AD105
    Arduino Motor Driver Shield
    Skladem (>10 ks)

    Pomocí Arduino Motor Shieldu bude vaše Arduino řídit DC a krokové motory, relé nebo solenoidy.


    703 Kč

    Značka: Arduino.cc Záruka: 2 roky
  • CNC Shield V3 pro 3D tiskárny (driver A4988) Kód: HW410
    CNC Shield V3 pro 3D tiskárny (driver A4988)
    Skladem (>10 ks)

    CNC Shield představuje základní stavební kámen pro Arduino projekt 3D tiskárny, CNC stroje, frézky nebo plotteru!


    83 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • A4988 driver pro krokové motory s chladičem Kód: HW412
    A4988 driver pro krokové motory s chladičem
    Skladem (>10 ks)

    Miniaturní driver s A4988 pro krokové motory vhodný do konstrukce CNC stroje nebo 3D tiskárny.


    47 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  •
  • EasyDriver Stepper Motor Driver Kód: SP78
    EasyDriver Stepper Motor Driver
    Skladem (>10 ks)

    EasyDriver Stepper Motor Driver je univerzální a jednoduše použitelný driver pro krokové motorky. EasyDriver je typický širokým rozsahem použití a mnoha možnostmi konfigurace a proto má široké uplatnění v různých projektech a robotech.


    472 Kč

    Značka: SparkFun Záruka: 2 roky
Hmotnost 0.035 kg
Napájení (?) 4,5 ÷ 36 V
Počet H-můstků 4
Max. proud H-můstku 1,2 A
Max. trvalý proud H-můstku 0,6 A
Pracovní teplota -25 °C ÷ +130 °C
Maximální počet připojených motorů 4 x DC motor, 2 x krokový nebo 2 x servo
Rozměry (?) 70 x 53 x 20 mm
