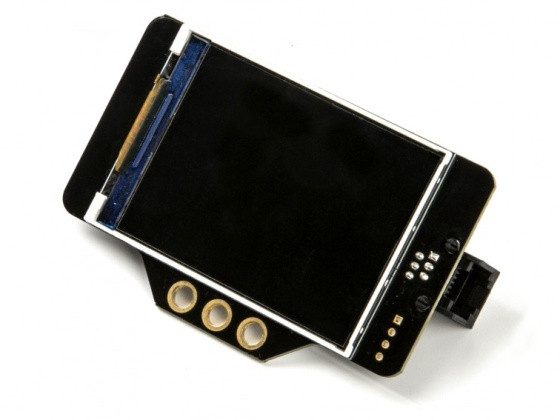

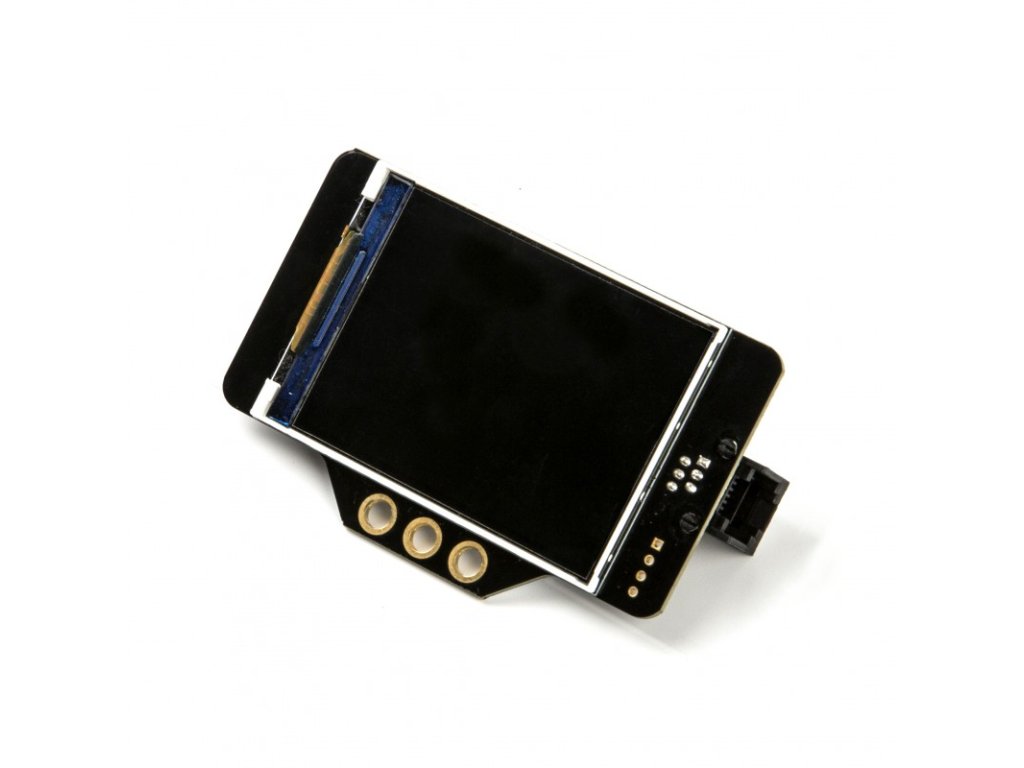

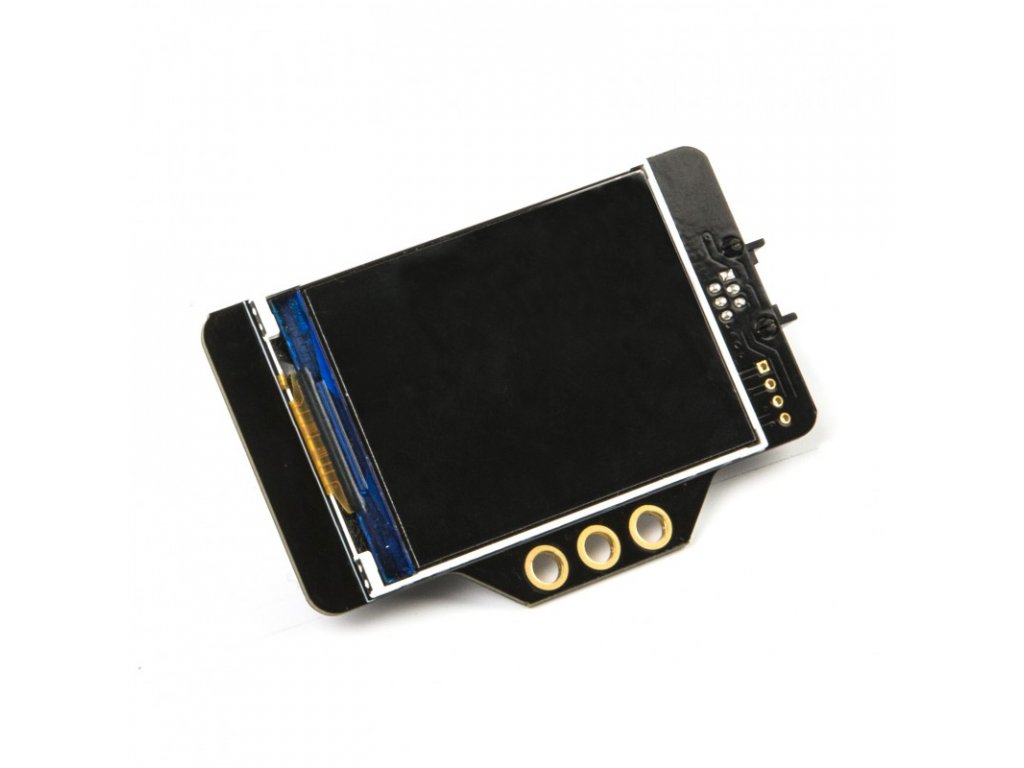

Me TFT LCD displej modul - 2.4 palce

1 hodnocení


Tvoříte grafické rozhraní pro váš Arduino projekt nebo robota? S tímto barevným LCD displejem se vám to podaří bez kompromisů.

Dostupnost Skladem (> 5 ks)
Můžeme doručit do
1.7.2019
678 Kč
560 Kč bez DPH


Parametry

Kód produktu MAK261
Značka Makeblock
Webová stránka značky makeblock.com
Kategorie Elektronické moduly
Záruka 2 roky


Popis

Zářivé barvy do vašeho projektu

Na TFT LCD displeji můžete zobrazit barevně všemožné geometrické tvary, obrázky, animace nebo texty a znaky. Modul obsahuje samostatný procesor, který se stará o obsluhu displeje. Arduino s tímto čipem komunikuje přes sériovou linku. Aby toho nebylo málo, tak můžete nastavit i podsvětlení!

Řídící čip podporuje zobrazení znaků, geometrických objektů (bod, přímka, kruh, obdélník...) a JPG obrázků true color (24-bit barvy). Displej má vlastní flash paměť, do které můžete ukládat obrázky určené pro zobrazení. Displej má zabudované i vlastní fonty a různé obrázky, které použijete jednoduše pomocí příkazu. K dispozici je také Arduino knihovna.

Me TFT LCD displej modul - 2.4 palce

Jasný a živý obraz

LCD displej modul doslova rozzáří vašeho robota nebo Arduino aplikaci. TFT displej můžete využít k zobrazování animací, obrázků nebo znaků a udělat si projekt zajímavý.

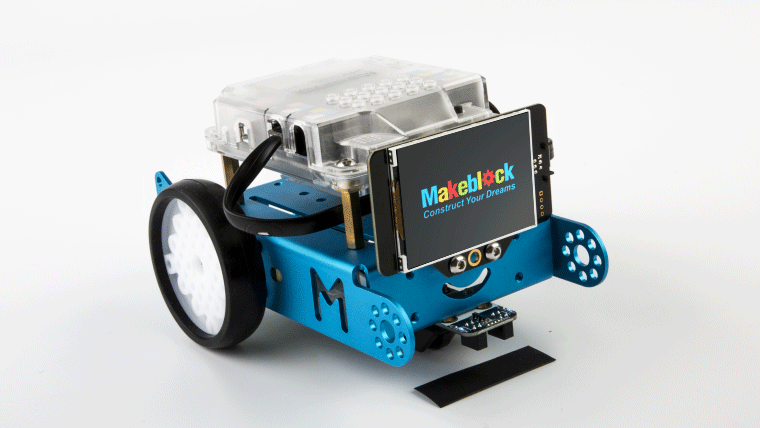

Me TFT LCD displej modul - 2.4 palce - příklad

Kompatibilní se vším modrým

Displej je kompatibilní s dalšími prvky platformy Makeblock. K dispozici jsou 3 montážní otvory M4, které poslouží pro přichycení ke standardním dílům Makeblock nebo robotům.

Programování s mBlock

Pro práci s displejem využijete grafické prostředí mBlock. Zde si vytvoříte své animace, obrázky nebo grafiku a nastavíte chování displeje podle vašich požadavků.

mBot si ho zamiluje

Displej namontujete jednoduše také na vašeho robota mBot. Obohatíte si tak zábavu s mBotem o možnosti zobrazovat barevné obrázky a animace.

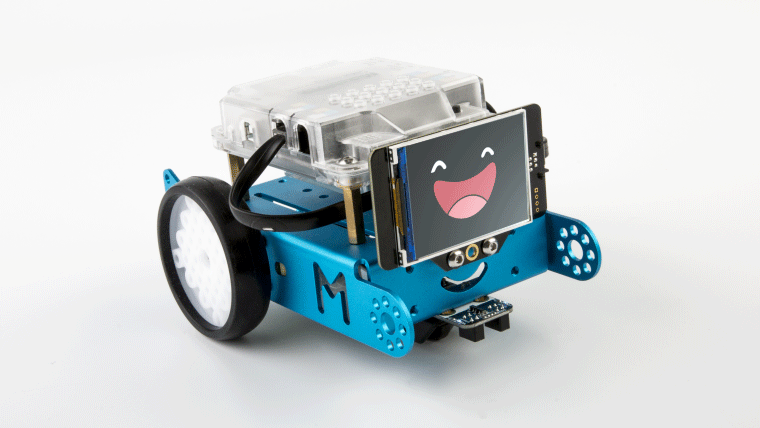

 Me TFT LCD displej modul - 2.4 palce - obrázky

Pro použití displeje v prostředí mBlock si nainstalujte rozšíření MeTFT. Pro instalaci použijte volbu Rozšíření / Správa rozšíření. Po instalaci můžete využívat TFT displej přímo z prostředí mBlock pomocí jednoduchých příkazů. Spuštění programu je možné po přenesení do Arduino desky.

Mezi odkazy níže je také příklad použití displeje v Arduino IDE.

Vlastnosti

  • Displej ovladatelný přes sériovou linku
  • Nastavitelné podsvětlení
  • Podpora různých fontů
  • Montážní otvory M4 s roztečí 16mm, kompatibilní s dalšími produkty Makeblock
  • Piny se standardní roztečí 2,54mm pro připojení na nepájivé kontaktní pole
  • Jednoduché připojení přes kabel s konektory RJ25
  • Arduino knihovna pro jednoduché programování

TFT LCD displej modul odkazy

Podobné produkty


  • Me 7-segmentový sériový displej - červený Kód: MAK112
    Skladem (> 5)

    Zobrazujte v projektu rychlost, čas, nebo aktuální skóre. To vše na známém sedmisegmentovém displeji.


    217 Kč

    Značka: Makeblock Záruka: 2 roky
  • LED matrix 8x16 pro robota mBot Kód: MAK103
    Skladem (> 5)

    Dopřejte svému robotovi vlastní tvář! S tímto maticovým displejem je to hračka. Budete mrkat, co dokáže.


    271 Kč

    Značka: Makeblock Záruka: 2 roky
  • LCD displej 20x4 modrý s podsvětlením zepředu 1 Kód: AD145
    Skladem (> 5)

    Modrý LCD displej 20x4 vhodný i do projektů pracujících v drsnějším prostředí a čitelný dobře i na slunci. Značkový výrobce garantuje skvělou kvalitu!


    290 Kč

    Značka: Distar Záruka: 2 roky
    •
  • Grafický displej OLED 0,96" 128x64 I2C bílý Kód: HW372
    Skladem (> 5)

    Grafický displej OLED dokáže na malé ploše vysvítit mnoho informací. Vyznačuje se vysokým kontrastem, nízkou spotřebou a jednoduchým použitím s Arduinem.


    159 Kč

    Značka: HW Kitchen Záruka: 2 roky
  • Barevný TFT LCD Shield 3.5" + Micro SD čtečka bez fólieBarevný TFT LCD displej Shield 3.5" + Micro SD čtečka bez fólie Kód: HW384
    Skladem (> 5)

    Vyzkoušejte si tento barevný LCD displej ve vašem Arduino projektu! Nejen že budete mít perfektní uživatelské rozhraní, ale váš projekt zaručeně získá pozornost.


    399 Kč

    Značka: HW Kitchen Záruka: 2 roky
  • I2C LCD displej 16x2 modrý s podsvětlením Kód: HW409
    Skladem (> 5)

    Modrý LCD displej 16x2, kde stačí pro připojení k Arduinu pouze 4 vodiče a z toho jsou ještě dva pro napájení! Digitální komunikace s Arduinem přes sběrnici IIC/I2C. Možnost nastavení jasu a ovládání podsvětlení.


    149 Kč

    Značka: HW Kitchen Záruka: 2 roky
Hmotnost 0.029 kg
Napájecí napětí 3,3 - 5,5 V
Napájecí proud 80 mA
Úhlopříčka 2,4 palce
Rozlišení 320 x 240
Podsvětlení Nastavitelné
Výchozí rychlost komunikace 9600 baud
Dostupné rychlosti komunikace 2400 - 256000 baud
Rozměry 78 x 51,2 mm

Buďte první, kdo napíše příspěvek k této položce.

Přidat komentář
Nevyplňujte toto pole:
5,0 1 hodnocení
Přidat hodnocení
5
1x
4
0x
3
0x
2
0x
1
0x
Nevyplňujte toto pole:
Me TFT LCD displej modul - 2.4 palce 1 Me TFT LCD displej modul - 2.4 palce 1
5
OM Avatar autora | 11.5.2018
Po kratších peripetiích se nám modul povedlo rozchodit. Problémem byla knihovna, než jsme si všimli, že je nabízena ke stažení přímo zde na stránkách prodejce, tak jsme zkoušeli jiné knihovny, které nefungovaly. Modul provozujeme v rámci kroužku, děti se na něm učí radosti přímého ovládání displeje. Problémy jim dělá zapamatovat si na jakém portu mají LCD připojeno a že musí před každým zobrazením obrazovku smazat, aby se zbavily předešlého zobrazení. Robotici ze SVČ Domeček Chomutov tento displej doporučují. :-)
OH Avatar autora 19.5.2018
Zdravím Ondřeji, díky za vaše hodnocení a doporučení displeje. Ano, ta správná knihovna je potřeba. V mBlock je třeba také nainstalovat příslušné rozšíření. Pak je ale práce s displejem velmi jednoduchá.
