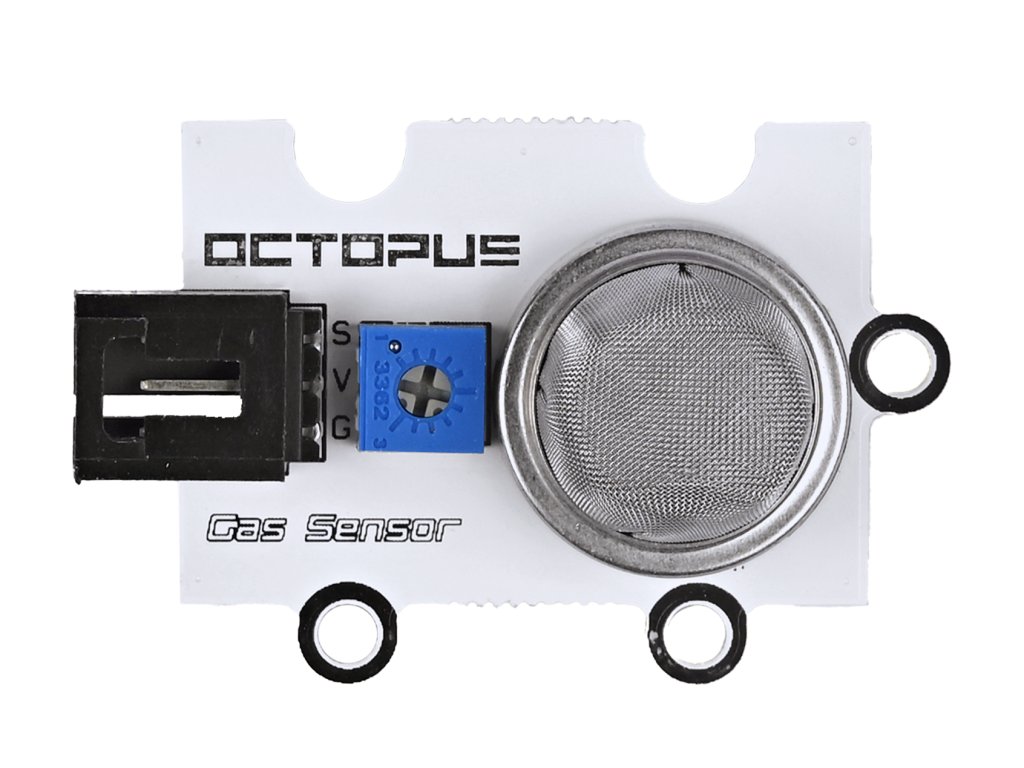

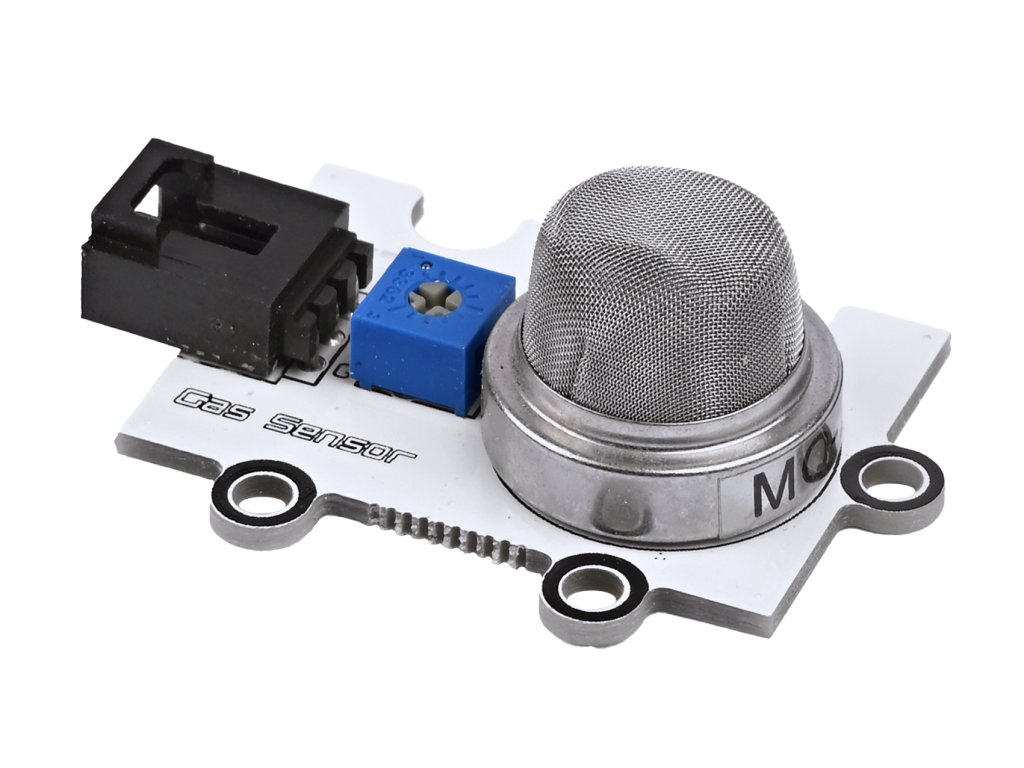

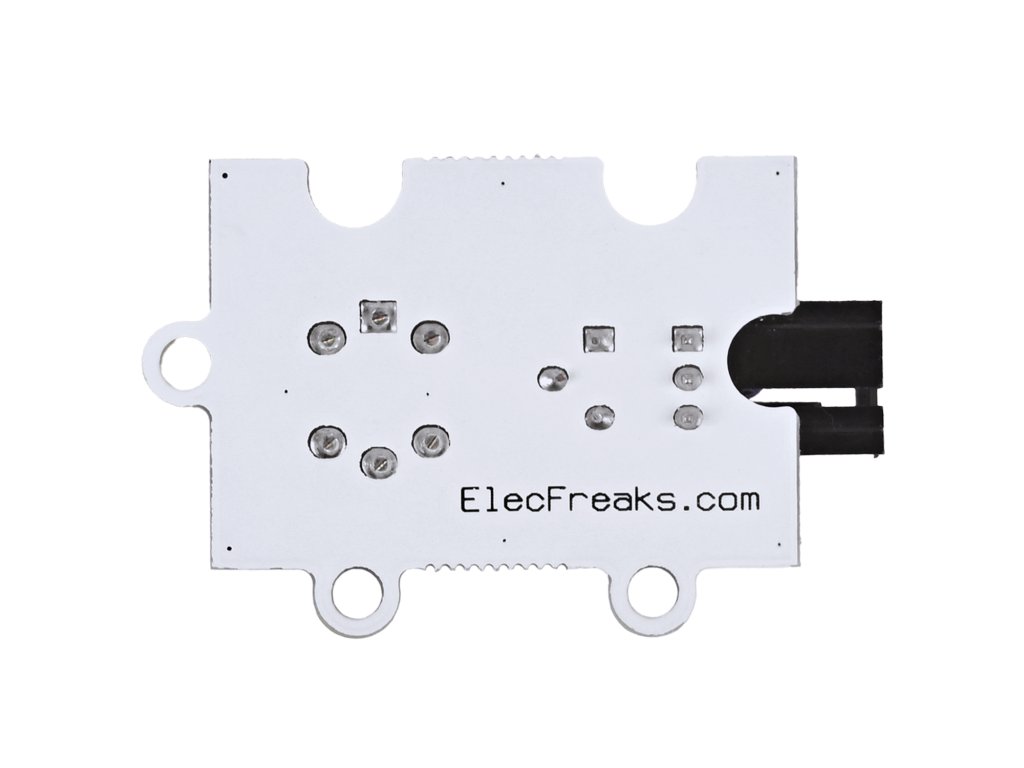

Octopus MQ-2 čidlo hořlavých plynů a kouře

Zachyť kouř i plyn včas

Octopus čidlo hořlavých plynů a kouře MQ-2 vám umožní jednoduše zařadit do výuky i vlastních projektů detekci kouře a plynů. Hodí se pro pokusy se senzory, domácí automatizaci i jednoduché výstražné aplikace, kde chcete sledovat změny v prostředí a reagovat na ně v programu. MQ-2 nabízí rychlou odezvu, vysokou citlivost a analogový výstup, takže dobře poslouží při práci s micro:bit i Arduino platformami.

V praxi oceníte i nastavitelnou citlivost potenciometrem a snadné zapojení přes 3pinový GVS konektor, díky kterému je modul vhodný také do školních sad a opakovaných výukových aktivit. Čidlo reaguje na kouř a je vhodné i pro detekci vybraných hořlavých plynů, například LPG, propanu, metanu, vodíku nebo alkoholových par, takže na něm můžete názorně ukázat principy senzoriky, měření i spínání upozornění podle naměřené hodnoty.

Vlastnosti čidla hořlavých plynů a kouře

• Rychlá odezva a vysoká citlivost – čidlo reaguje svižně a hodí se pro výukové pokusy i jednoduché měřicí a výstražné aplikace.
• Nastavitelná citlivost potenciometrem – citlivost lze přizpůsobit podle konkrétního použití a prostředí.
• Analogový výstup – modul poskytuje analogový signál, se kterým lze dále pracovat v programu a vyhodnocovat změny naměřené hodnoty.
• Snadné zapojení přes 3pinový GVS konektor – standardní GVS port usnadňuje připojení a zrychluje práci při sestavování projektů.
• Kompaktní rozměry 38 × 27 mm – malé provedení se dobře hodí do školních sad i menších konstrukcí.
• Jednoduchý zapojení, stabilní provoz a dlouhá životnost – což je praktické pro opakované použití ve výuce.
• V balení je také kabel – modul lze po doručení rovnou zapojit do projektu bez nutnosti shánět základní propojovací kabel zvlášť.

Jak čidlo MQ-2 funguje?

MQ-2 pracuje jako polovodičový plynový senzor. Uvnitř je citlivá vrstva z oxidu cíničitého (SnO₂) a zároveň i topné tělísko, které senzor zahřívá na pracovní teplotu. V čistém vzduchu má tato vrstva nižší vodivost, ale při přítomnosti hořlavých plynů nebo kouře se její vodivost mění. Tuto změnu pak elektronika převede na měřitelný analogový signál.

V praxi to znamená, že při vyšší koncentraci sledovaných látek se změní výstupní hodnota senzoru, kterou můžete číst v programu a použít například pro upozornění, spuštění aktuátoru nebo zobrazení naměřené úrovně. Při přibližování senzoru ke kouři se po ustálení hodnot vracená hodnota roste spolu s koncentrací kouře.

U tohoto typu senzoru je důležité počítat i s předehřevem, protože MQ-2 nepracuje přesně hned po zapnutí. Je doporučuje před měřením asi 10 minut předehřevu.

Sleduj kouř a hořlavé plyny v jednom projektu

Octopus čidlo hořlavých plynů a kouře MQ-2 je analogový senzorový modul z řady Octopus Electronic Bricks, který slouží k detekci kouře a je vhodný i pro experimenty se sledováním hořlavých plynů. Výrobce u něj uvádí vysokou citlivost, rychlou odezvu a možnost nastavení citlivosti potenciometrem, takže se dobře hodí pro výukové úlohy, demonstrační měření i jednoduché reakce na změnu prostředí.

Stavěj elektroniku jako ze stavebnice

Systém Octopus Electronic Bricks je navržený tak, aby bylo možné projekty skládat jednoduše a přehledně bez zdlouhavého zapojování přes nepájivé pole. Moduly lze snadno připojovat ke kompatibilním deskám Arduino/Freaduino přes digitální, analogová, I²C a UART rozhraní a v rámci stejného systému kombinovat například senzory, potenciometry, relé, serva nebo tlačítka. To v praxi znamená rychlejší stavbu projektu a více prostoru pro samotné programování a pochopení principu.

Hodí se pro výuku i menší automatizace

Díky analogovému výstupu můžete snadno číst aktuální hodnotu senzoru, porovnávat ji s nastaveným prahem a podle výsledku spustit LED, bzučák nebo další aktuátory. Modul používá standardní 3pinový GVS konektor, takže zapojení je rychlé a přehledné i při opakovaném používání ve škole nebo kroužku. Výrobce zároveň uvádí jednoduchý budicí obvod, stabilní provoz, dlouhou životnost a kompaktní rozměry 38 × 27 mm.

Příklad použití MQ-2 čidlA hořlavých plynů a kouře

Níže je příklad použití čidla MQ-2 s microbit pomocí rozšiřující desky Sensor:bit. Potenciometrem nastavte požadovanou citlivost a pak můžete pozorovat reakci čidla například na plyn ze zapalovače. Pro jednodušší zobrazení můžete do zapojení přidat například OLED displej pro microbit.

Před měřením nechte senzor zahřát

U tohoto typu čidla je potřeba počítat s krátkým náběhem po zapnutí. Výrobce doporučuje po zapojení přibližně 10 minut předehřevu a teprve potom sledovat ustálené hodnoty. Při přiblížení senzoru ke kouři se vracená hodnota zvyšuje spolu s rostoucí koncentrací kouře, což je dobře využitelné při názorné výuce práce se senzory a analogovým měřením.

Využití čidla MQ-2 v programu pro microbit

Následující program bude hodnoty z čidla MQ-2 zobrazovat na displeji micro:bit. Pro pohodlnější zobrazení hodnot použijte například OLED displej.

Rozměry MQ-2 čidlA hořlavých plynů a kouře

Poznámka: Připojovací kablík délky 25 cm je součástí balení

Octopus čidlo MQ-2 čidlo hořlavých plynů a kouře odkazy

• Návod k použití a příklady
