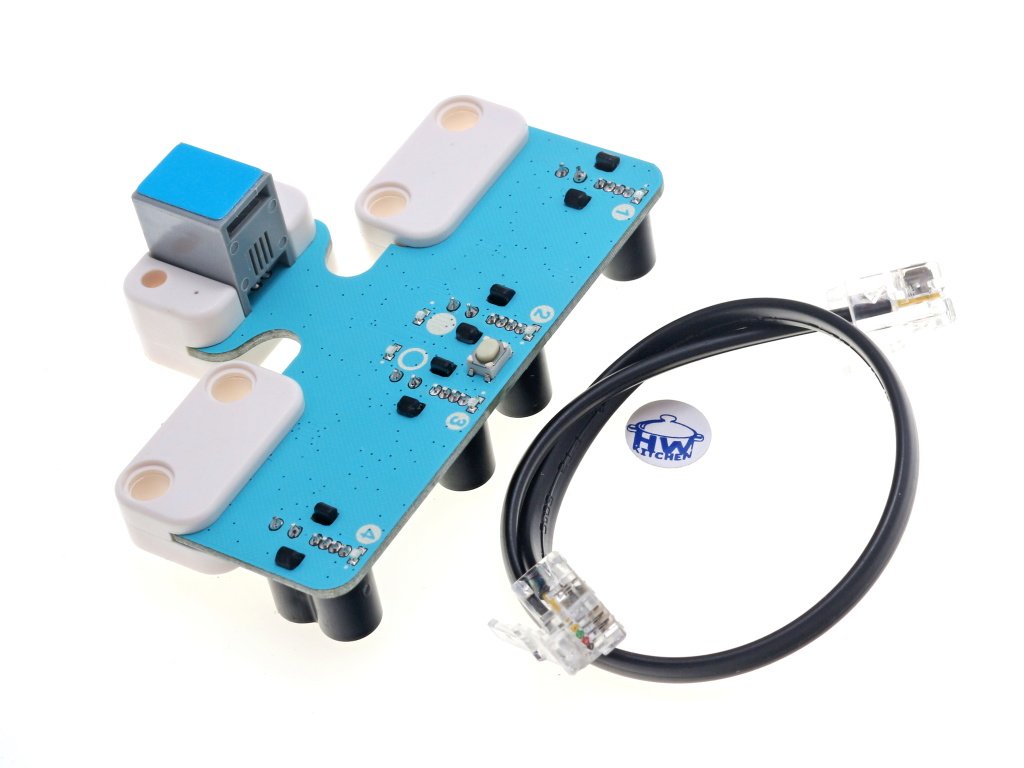

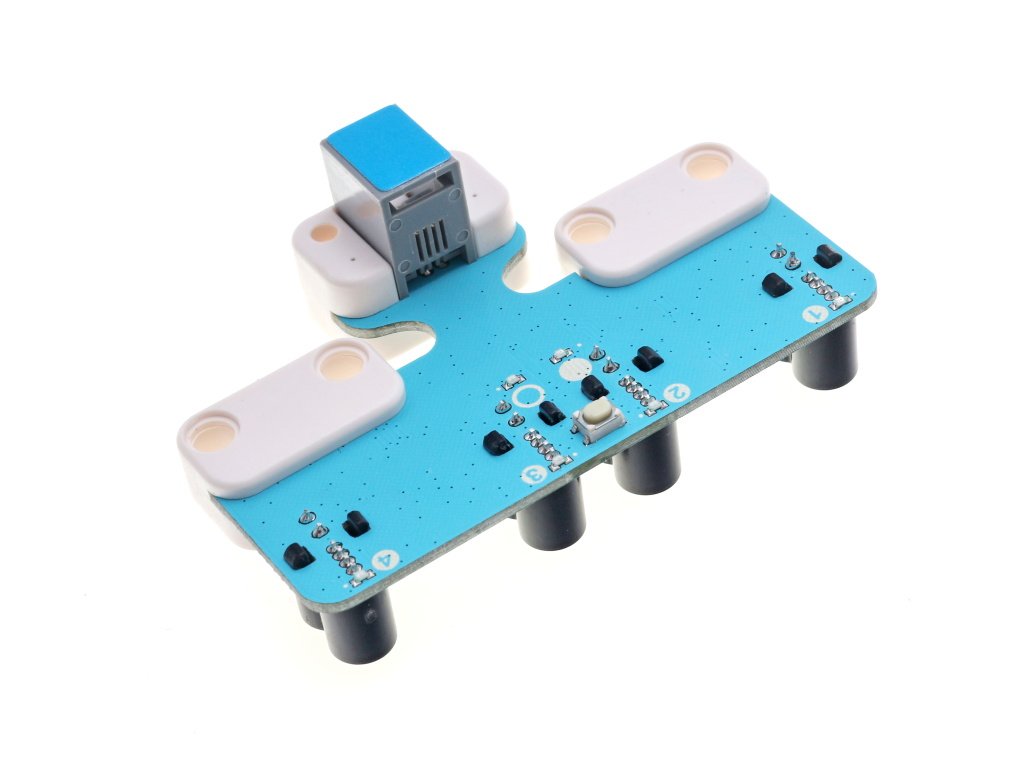

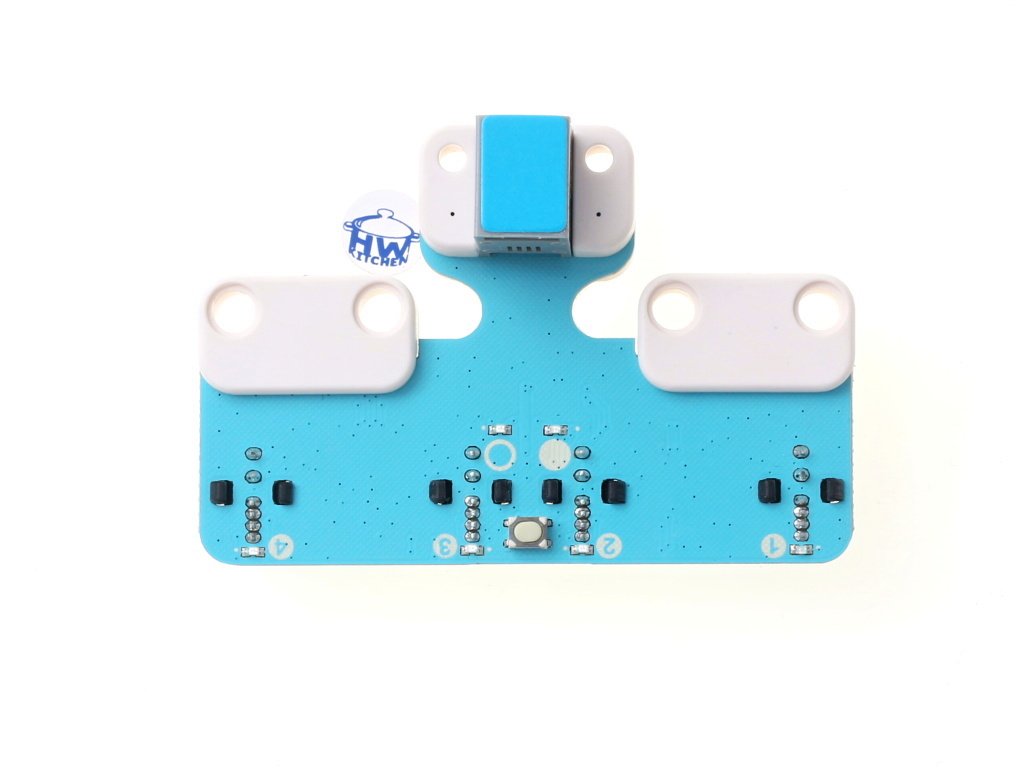

PlanetX 4kanálový snímač čáry



Čtyřkanálový modul snímače čáry obsahuje čtyři páry RGB světelných diod a přijímačů. Výborně se tak hodí do robota na spolehlivé sledování čáry. Snímač dokáže rozpoznat i hranu stolu. Modul snímač čáry má i učící režim a je kompatibilní s LEGO. Propojovací kablík je součástí balení.

Dostupnost Skladem (9 ks)
Můžeme doručit do
19.6.2024
470 Kč
388 Kč bez DPH

Kód produktu EF492
Značka ElecFreaks
Webová stránka značky elecfreaks.com
Kategorie Elektronické moduly
Záruka 2 roky


Na čáře se asi narodil

PlanetX 4kanálový snímač čáry má integrovaný přijímač čtyř RGB LED a fotobuněk pro osvětlení a snímání a podkladu. Modul je zároveň schopen se na konkrétní mapu s čárou naučit a přizpůsobit se barvě podkladu a také okolnímu osvětlení. Jednotlivé kanály snímače jsou doplněny indikací detekování čáry. Čtyřkanálový modul snímače čáry zajistí robotovi dokonalý přehled o čáře a umožní mu tak velmi přesné reakce.

Učený z nebe na čáru nespadl

Modul je vybaven čtyřmi kanály pro přesnější ovládání pohybu po čáře. Tím to ale nekončí. Učící režim tyto schopnosti ještě dále vylepšuje! Režim učení je možné aktivovat stisknutím tlačítka aktivace učícího režimu.

  1. Stiskněte tlačítko učícího režimu a přiložte modul snímači k podkladové barvě mapy čáry.
  2. Postupně se rozsvítí 4 indikátory snímačů čáry a 2 indikátory učícího režimu střídavě blikají.
  3. Pokud LED snímačů čáry blikají s vysokou frekvencí barevným světlem, pohybujte modulem snímače čáry vodorovně tam a zpět přes čáru trati na mapě.
  4. Pohybujte modulem přes čáru tam a zpět, dokud LED snímačů čáry nepřestanou blikat a učení není dokončeno.
  5. Když se učení nezdaří, kontrolky učícího režimu současně rychle blikají a RGB LED snímačů čáry zhasnou.

Poznámka: Výška LED snímačů čáry nad povrchem by měla být v rozmezí 8 až 16 mm.

Po dokončení učení budou oba LED indikátory učícího režimu zhasnuté. Když sonda detekuje čáru, rozsvítí se příslušný indikátor čáry.

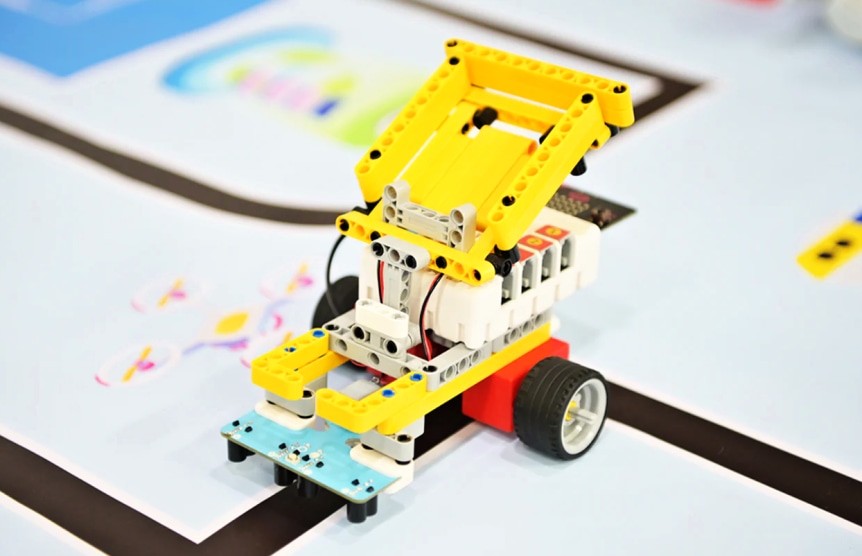

PlanetX 4kanálový snímač čáry použití

Vlastnosti modulu snímače čáry

  • PlanetX modul kompatibilní s LEGO®
  • Snadná instalace (barevné označení konektoru)
  • Jednoduché použití snímače čáry s microbit
  • Detekční vzdálenost 8 – 12 mm
  • Detekce na principu odražení LED světla
  • Automatický učící režim pro adaptaci na konkrétní mapu s čárou a světelné podmínky
  • Kablík 20 cm s konektory RJ11 je součástí balení

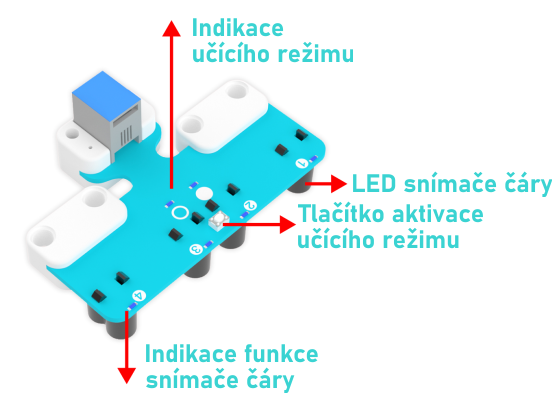

PlanetX 4kanálový snímač čáry funkce

Příklad použití snímače čáry

V prostředí makeCode stačí nainstalovat rozšíření PlanetX a Nezha a můžete začít programovat. Následující program je jednoduchý příklad pro ježdění po čáře. V programu jsou dobře vidět změny rychlosti otáčení motorů podle konkrétní pozice na čáře. Pokud je například detekována čára jen pomocí krajní LED, pak je rozdíl otáček motorů maximální. Uložení motorů v konstrukci autíčka vyhovovalo lépe při zpětném chodu motorů. Proto jsou v programu výkony motorů se záporným znaménkem.

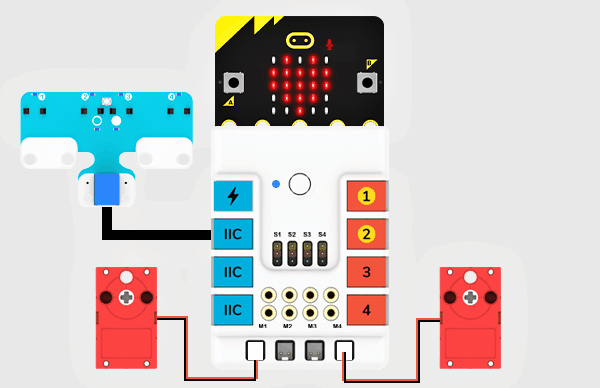

Zapojení 4kanálového snímače čáry s module NEZHA

PlanetX 4kanálový snímač čáry zapojení

Použití 4kanálového snímače čáry v MakeCode

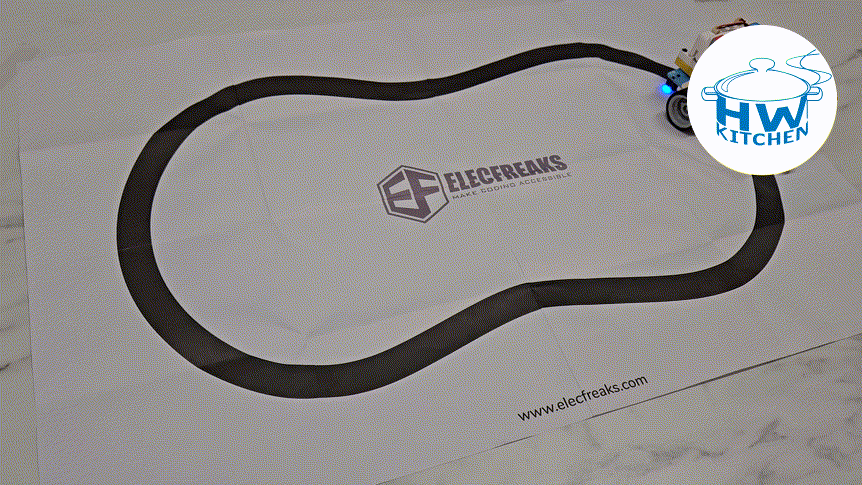

PlanetX 4kanálový snímač čáry projekt

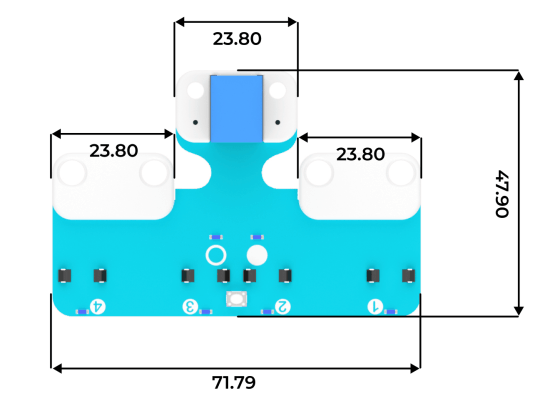

Rozměry modulu snímače čáry

PlanetX 4kanálový snímač čáry rozměry

Poznámka: kablík pro připojení světelného čidla délky 25 cm je součástí balení

odkazy pro snímač čáry

Podobné produkty


  • Rozšiřující moduly pro Ring:bit V2 - snímač čáry, vzdálenosti, RGB LED modul Kód: EF90
    Rozšiřující moduly pro Ring:bit V2 - snímač čáry, vzdálenosti, RGB LED modul
    Skladem (>10 ks)

    Se sadou rozšiřujících modulů se váš Ring:bit V2 mezi ostatními roboty neztratí! A dokonce mu budou ještě závidět. Kromě ježdění po čáře a vyhýbání překážkám zvládne vytvářet barevné afekty a ještě si u toho zahraje fotbal!


    520 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Snímač čáry pro robota Ring:bit V2 Kód: EF70
    Snímač čáry pro robota Ring:bit V2
    Skladem (>10 ks)

    Snímač čáry doplní vaše robotické vozítko Ring:bit V2 o schopnost sledovat čáru a udržet se na ní. Micro:bit modul se vyznačuje velmi snadnou instalací a použitím.


    136 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • NEZHA Inventor's Kit pro mladé vynálezce (bez desky micro:bit) projekty Akce Tip Kód: EF135
    Nezha Inventor's Kit pro mladé vynálezce 48v1 + adaptéry pro Fischertechnik
    Skladem (>10 ks)

    Nezha Inventor's Kit je jedinečná stavebnice pro platformu microbit, která ve vás odhalí potenciál mladého vynálezce! Stavebnice obsahuje různé elektronické moduly, senzory, serva a LED moduly uzpůsobené pro použití s oblíbenou stavebnicí LEGO® Technic. V kufříku stavebnice je také více než 400 ks LEGO® kompatibilních dílků a k dispozici je až 48 hravých a inspirativních projektů s micro:bit, na kterých se doslova hravě naučíte základy programování a používání stavebnice. No a pak už vaše tvoření nic nezastaví!!! Vhodné pro všechny začátečníky, děti a taky tatínky :). Adaptéry pro Fischertechnik (8 ks) jsou součástí balení

    4 147 Kč (–20 %)
    od 3 315 Kč
    Značka: ElecFreaks Záruka: 2 roky
  •
  • Wonder Building Kit - stavebnice robotů s Wukong 32v1 pro LEGO® Akce Novinka Tip Kód: EF164
    Wonder Building Kit - stavebnice robotů s Wukong 32v1 pro LEGO® (bez micro:bit)
    Skladem (>10 ks)

    Prubněte 32 projektů se stavebnicí robotů Wonder Building Kit a pak už vás v dalším tvoření a programováním nic nezastaví. Vytvořte třeba chodícího robota, robotickou ruku nebo chytrou sušičku a naučte se hravě programovat microbit! Pro fungování stavebnice je potřeba deska microbit.

    2 502 Kč (–22 %)
    1 948 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Cutebot - Micro:bit chytré závodní auto s microbit V2 Akce Tip Kód: EF145
    Cutebot - Micro:bit chytré závodní auto V3.0
    Skladem (>10 ks)

    Cutebot je chytré závodní auto, které vás překvapí svou rychlostí a tím co všechno dovede. Pokud ho přece jen dohoníte, pak na vás bude troubit, svítit a nebo vám ukáže, jak se umí vyhýbat překážkám nebo jezdit po čáře! K dispozici je více než 15 hravých projektů pro zábavu a výuku programování.

    1 027 Kč (–30 %)
    od 718 Kč
    Značka: ElecFreaks Záruka: 2 roky
  • Octopus snímač čáry Novinka Kód: EF477
    Octopus snímač čáry
    Skladem (>10 ks)

    Octopus snímač čáry obsahuje dva páry IR vysílače a přijímače. Výborně se hodí do robota na sledování čáry. Snímač dokáže rozpoznat dokonce i hranu stolu. Propojovací kablíky jsou součástí balení.


    134 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • PlanetX snímač čáry Novinka Kód: EF469
    PlanetX snímač čáry
    Skladem (>10 ks)

    Dvoukanálový modul snímače čáry obsahuje dva páry IR vysílače a přijímače. Výborně se tak hodí do robota na sledování čáry. Snímač dokáže rozpoznat i hranu stolu nebo zvládne fungovat jako snímač otáček pro fidget spinner. Propojovací kablík je součástí balení.


    220 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • PlanetX OLED grafický displej Novinka Kód: EF447
    PlanetX OLED grafický displej
    Skladem (>10 ks)

    Grafický displej PlanetX OLED dokáže na malé ploše vysvítit mnoho informací. Vyznačuje se vysokým kontrastem, nízkou spotřebou a snadným použitím s microbitem. Ideální pro zobrazení většího množství textu nebo čísel. Propojovací kablík je součástí balení.


    276 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • NEZHA rozšiřující modul pro microbit kompatibilní s LEGO® Novinka Kód: EF478
    NEZHA rozšiřující modul pro microbit kompatibilní s LEGO®
    Skladem (>10 ks)

    NEZHA rozšiřující modul pro microbit je určený pro připojení modulů PlanetX, serv a motorů. Pohodlné a bezproblémové připojení zajišťují kablíky s konektory RJ11. Modul NEZHA má zabudovaný akumulátor a je kompatibilní s LEGO®.


    971 Kč

    Značka: ElecFreaks Záruka: 2 roky
Hmotnost 0.03 kg
Napájecí napětí 3,3 V DC
Konektor RJ11 4P4C
Detekční vzdálenost 8 – 16 mm
Typ připojení IIC
Rozměry modulu (?) 71,79 x 47,9 mm
