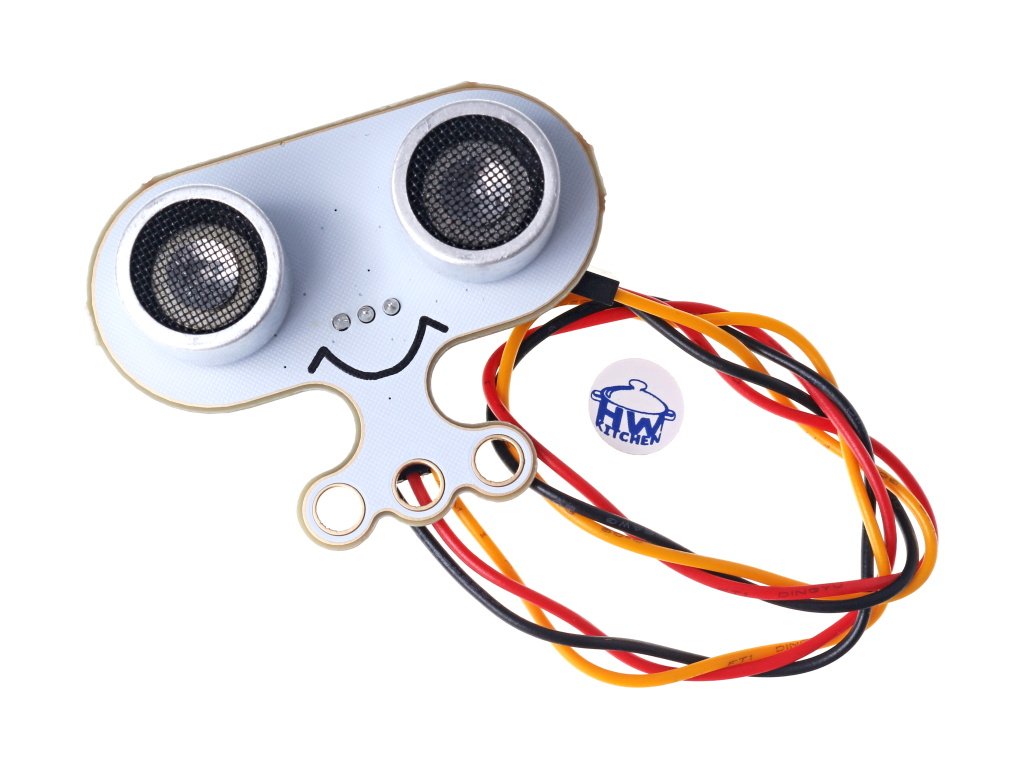

Sonar:bit pro micro:bit - ultrazvukový měřič vzdálenosti 3V/5V



Roztomilý měřič vzdálenosti pro Microbit nebo Arduino umožní vašemu robůtkovi orientaci v prostoru, projetí bludiště nebo přesné měření vzdálenosti od objektů.

Dostupnost Skladem (>10 ks)
Můžeme doručit do
27.5.2024
248 Kč
205 Kč bez DPH

Kód produktu EF36
Značka ElecFreaks
Webová stránka značky elecfreaks.com
Kategorie Elektronické moduly
Záruka 2 roky


Jednoduché použití, usměvavý vzhled

Chcete se pustit do Microbit nebo Arduino projektu, kde budete potřebovat měřit vzdálenost? Díky produktu Sonarbit to nebude žádný problém!

Velmi jednoduchý a přesný princip ultrazvukových měřičů vzdálenosti se dá aplikovat do každého Arduino nebo Micro:bit projektu. Ultrazvukový měřič vyšle signál, počká si až se odrazí od překážky a vrátí, změří časový rozdíl obou signálu, přepočítá hodnoty podle jednoduchého vzorce a dodá výsledek! V praxi je naštěstí vše automatizováno a váš Microbit jen vyhodnotí výslednou vzdálenost od překážky.

Sonar:bit pro micro:bit - ultrazvukový měřič vzdálenosti 3V/5V uživatelské rozhraní

Jednoduché použití a usměvavý vzhled nejsou však jediné zajímavé vlastnosti, které tento měřič má. Snadná instalace pomocí montážních otvorů a třívodičové rozhraní založené na sběrnici 1-Wire dělají tento senzor opravdu originálním! Oproti ostatním ultrazvukovým měřičům, které mají 4 vodiče (VCC, GND, TRIG, ECHO), má tento senzor vodiče pouze 3 (GND, VCC, DATA)! Což ve větších projektech, kde využíváte více senzorů, dokáže ušetřit opravdu spousty nenahraditelných pinů. Rozsah měření je 2 ÷ 400 cm. To je ideální pro malého robota, nebo chytré autíčko. Rozsah napájecího napětí je  3 ÷ 5 V. To znamená, že měřič vzdálenosti můžete použít jak ve 3,3V, tak v 5V systémech

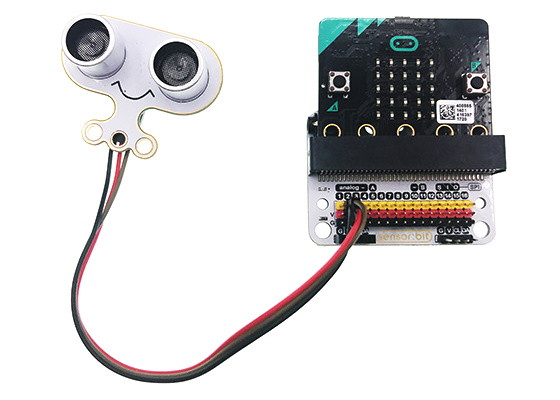

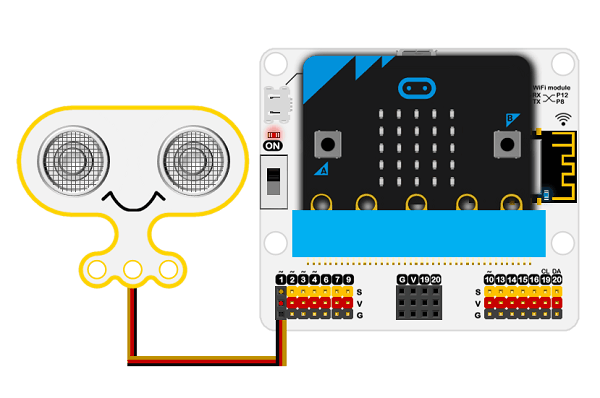

Sonar:bit pro micro:bit - ultrazvukový měřič vzdálenosti 3V/5V připojení

VLAStNOSTI měřiče vzdálenosti

  • Jednoduché tří-vodičové rozhraní pro připojení k Microbit nebo Arduino
  • LED indikace napájení

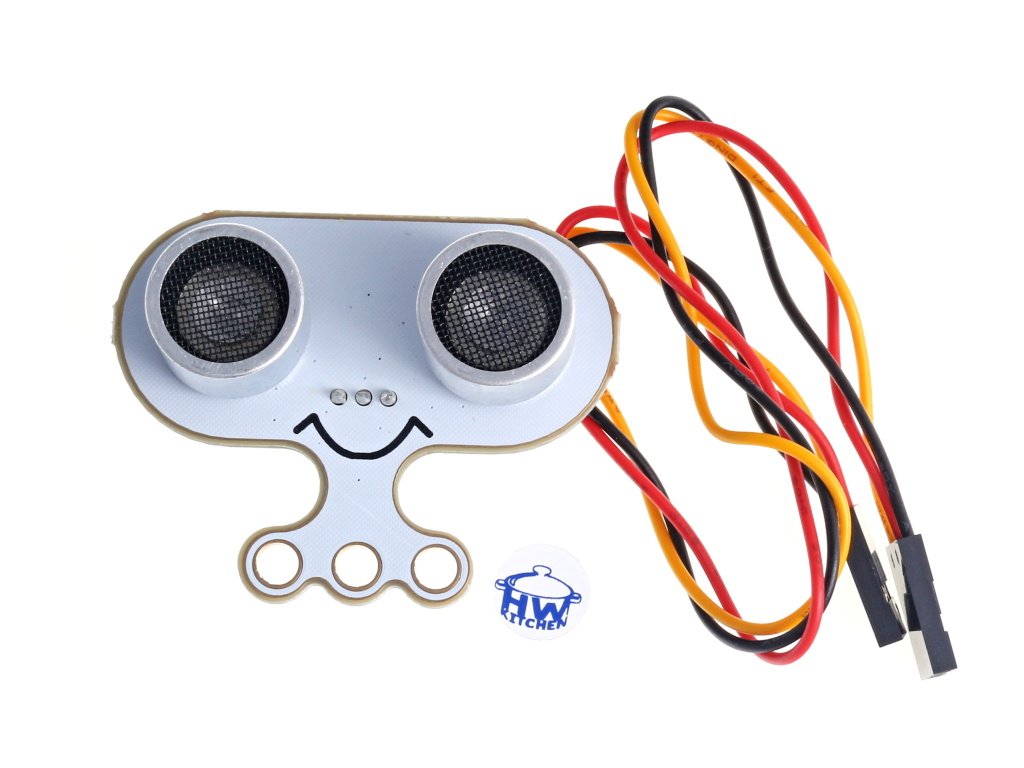

  • Kabel pro připojení součástí dodávky
  • Jednoduchý princip měření a snadné použití
  • Montážní otvory pro uchycení
  • Přesnost měření až ±1,5 mm
  • Rozsah měření vzdálenosti 2 ÷ 400 cm

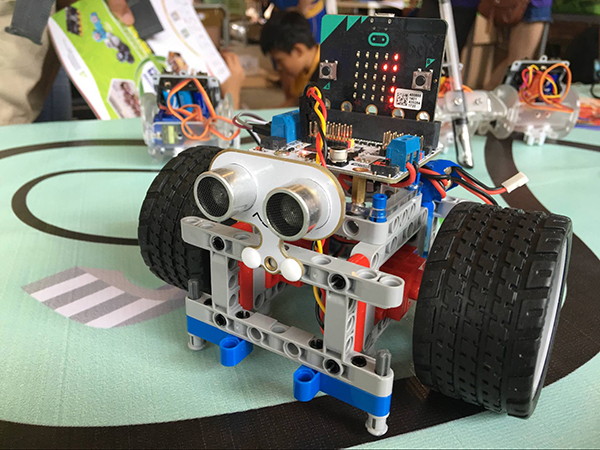

Sonar:bit pro micro:bit - ultrazvukový měřič vzdálenosti 3V/5V v robotovi

Programování s Micro:bit

          • V prostředí Makecode založte nový projekt.
          • Vytvořte program, který pomocí zjištěné délky pulsu na portu P2 zapíše změřenou vzdálenost do proměnné distance a zobrazí ji na matici microbitu. Naměřená hodnota vzdálenosti je přímo v centimetrech.
          • Program si můžete prohlédnout nebo také stáhnout v následujícím okně. Tlačítko EDIT vás přepne do editace.

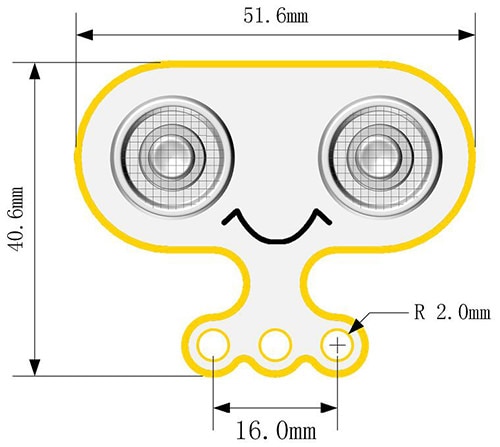

Rozměry Sonarbit

Sonar:bit pro micro:bit - ultrazvukový měřič vzdálenosti 3V/5V rozměry

Odkazy pro Sonar:bit

Podobné produkty


  • Ultrazvukový měřič vzdálenosti HC-SR04 Kód: HW375
    Ultrazvukový měřič vzdálenosti HC-SR04
    Skladem (>10 ks)

    Ultrazvukový měřič vzdálenosti HC-SR04 vhodný k Arduinu pro bezkontaktní měření vzdálenosti od 2 cm až do 4 m. Vysoká přesnost a malá spotřeba.


    45 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Me ultrazvukový snímač Kód: MAK229
    Me ultrazvukový snímač
    Skladem (3 ks)

    Změřte si vzdálenost pomocí tohoto ultrazvukového pomocníka!


    612 Kč

    Značka: Makeblock Education Záruka: 2 roky
  • Octopus ASR modul pro rozpoznávání hlasu Novinka Kód: EF489
    Octopus ASR modul pro rozpoznávání hlasu
    Skladem (>10 ks)

    Octopus ASR modul pro rozpoznávání hlasu dokáže rozpoznávat hlasové povely a umí se také naučit a poznat vaše vlastní příkazy. Ovládejte vašeho microbit robota nebo projekt jednoduše hlasem!


    470 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • Motor:bit pro micro:bit - rozšiřující modul pro motory Kód: EF44
    Motor:bit pro micro:bit - rozšiřující modul pro motory
    Skladem (>10 ks)

    S Motor:bit pro micro:bit připojíte k microbitu motory a vytvoříte třeba chytré pohyblivé auto, které dokáže i troubit! Motorbit má vyvedené také mikrobití signály, tak poslouží dobře i pro další bastlení s microbitem.

    464 Kč (–16 %)
    387 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Rozšiřující moduly pro Ring:bit V2 - snímač čáry, vzdálenosti, RGB LED modul Kód: EF90
    Rozšiřující moduly pro Ring:bit V2 - snímač čáry, vzdálenosti, RGB LED modul
    Skladem (>10 ks)

    Se sadou rozšiřujících modulů se váš Ring:bit V2 mezi ostatními roboty neztratí! A dokonce mu budou ještě závidět. Kromě ježdění po čáře a vyhýbání překážkám zvládne vytvářet barevné afekty a ještě si u toho zahraje fotbal!


    520 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • PlanetX mini větráček Novinka Kód: EF459
    PlanetX mini větráček
    Skladem (>10 ks)

    Postavte si třeba automatický bublifuk, sušák co znáte z veřejných záchodků nebo ochlazovací stanici! Díky tomuto setu s větráčkem to snadno zvládnete! Vrtule je gumová a bezpečná pro děti. Modul pasuje jednoduše do LEGO®. Propojovací kablík je součástí balení.


    220 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • PlanetX modul s tlačítky Novinka Kód: EF471
    PlanetX modul s tlačítky
    Skladem (>10 ks)

    PlanetX modul s tlačítky umožňuje pohodlné a jednoduché ovládání projektů a robotů s microbit. Modul s tlačítky použijete k zapnutí a vypnutí různých funkcí, například LED osvětlení robota. Modul má dvě tlačítka červené a modré. Jsou příjemné na dotek a mají velkou životnost. Propojovací kablík je součástí balení.


    220 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • PlanetX ASR modul pro rozpoznávání hlasu Novinka Kód: EF490
    PlanetX ASR modul pro rozpoznávání hlasu
    Skladem (>10 ks)

    PlanetX ASR modul pro rozpoznávání hlasu dokáže porozumět hlasovým povelům a umí se také naučit a dekódovat vaše vlastní příkazy. Ovládejte váš microbit projekt nebo robota jednoduše hlasem! Kompatibilní s LEGO®. Propojovací kablík je součástí balení.


    721 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Kabel Octopus s redukcí na Grove Kód: EF112
    Kabel Octopus s redukcí na Grove
    Skladem (>10 ks)

    Speciální kablík pro připojení Grove modulů, senzorů a čidel od firmy Seeed Studio. Moduly Grove pak můžete používat se známými rozšiřujícími moduly Octopus:bit, Senzor:bit, Wukong a podobnými.


    14 Kč

    Značka: ElecFreaks Záruka: 2 roky
Hmotnost 0.015 kg
Napájecí napětí 3 – 5 V DC
LED indikace napájení ANO
Rozsah měření 2 ÷ 400 cm
Přesnost měření ±1,5 mm
Komunikační rozhraní (?) 1-Wire
Délka kabelu (včetně konektoru) 25 cm
Průměr montážních otvorů 4 mm (pro šroubky M4)
Rozměry (?) 51,6 x 40,6 mm
Přidat komentář
Nevyplňujte toto pole:
RS Avatar autora kompatibilita s LEGO 13.11.2022 14:06
Tu LEGO kompatibilitu je nutno brát s rezervou, standardní LEGO piny se do děr nevejdou, i když rozteč je správná. "Oficiální" cesta je použití šroubů (pravděpodobně M4) a nástavců, jak možno vidět zde: https://www.elecfreaks.com/learn-en/microbitKit/Wonder_Building_Kit/Case_04.html#installation-mthods-of-hardwares
Odpovědět
OH Avatar autora kompatibilita s LEGO 15.11.2022 17:27
Zdravím Roberte, ty otvory bohužel nejsou dělané na LEGO piny. Alespoň rozteč děr je ok, tak se dá modul v LEGO použít. Pokud chcete pro upevnění modulů využít i LEGO piny, pak zkuste snímač vzdálenosti z řady PlanetX - tam je kompatibilita úplná.
