Popis
DS18B20 ve vodotěsném kabátě
Čidlo DS18B20 je digitální teploměr s kalibrovanou přesností ±0,5 °C a rozlišením až 12 bitů. Informace o teplotě se z čidla do Arduina přenáší digitálně, nedochází tak ke zkreslení naměřené hodnoty ani změně v důsledku rušení. DS18B20 využívá jednoduché komunikační rozhraní 1-Wire, které pro přenos dat potřebuje pouze jeden vodič. Teplotní rozsah je -55–125 °C a rozlišovací schopnost je až ± 0,0625 °C. Teplotní čidlo zvládne také „alarm“ funkci s volitelnou horní a spodní úrovní teploty.
Teplotní čidlo DS18B20 má pro adresaci jedinečný 64-bitový kód. To spolu s vlastnostmi sběrnice 1-Wire umožňuje použít v Arduino projektu až 50 teplotních čidel pospojovaných za sebou (paralelně) a komunikovat s nimi.

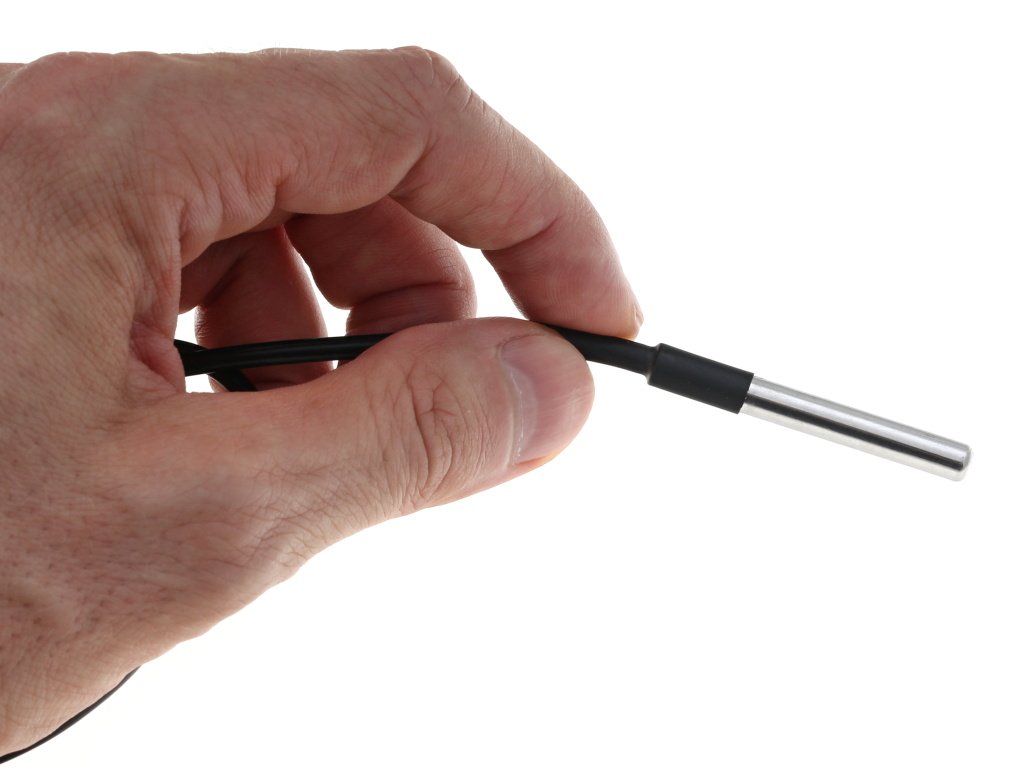

Hlavní výhodou teplotního čidla je ale jeho vodotěsnost a odolnost. Samotné čidlo DS18B20 je umístěno v trubičce z nerezové oceli, která je těsně napojena na flexibilní kabel o délce 1 m. Konstrukční uspořádání předurčuje použití čidla buď přímo v kapalině, nebo ve vlhkých či prašných prostředích. Teplotní čidlo najde své uplatnění pro měření například teploty bazénové vody, venkovního vzduchu, sněhu, půdy, nápojů, chemikálií a v dalších zajímavých Arduino projektech. Čidlo je také vhodné například pro měření teploty v uzáku! 😊
VLASTNOSTI čidla DS18B20
- Originální digitální teplotní čidlo Dallas DS18B20 s rozhraním 1-Wire

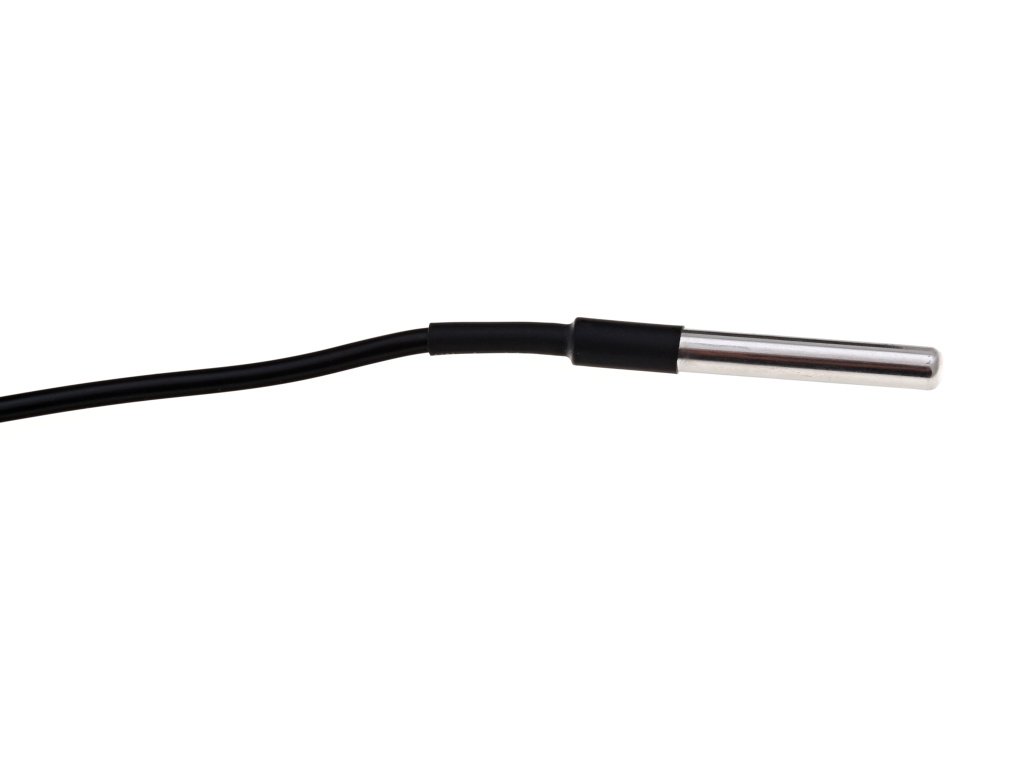

- Vodotěsné provedení (IP68) v trubičce z nerezové oceli 6 × 50 mm – vhodné do kapalin i vlhkého/prašného prostředí
- Teplotní rozsah −55 až +125 °C, typická přesnost ±0,5 °C v rozsahu −10 až +85 °C
- Programovatelné rozlišení 9–12 bitů s krokem až 0,0625 °C
- Digitální přenos teploty – minimální zkreslení, odolnost proti rušení, možnost delšího vedení
- Napájecí napětí 3 až 5,5 V DC, vhodné pro Arduino, micro:bit a další mikrokontroléry
- Každé čidlo má jedinečný 64bitový kód, takže můžete na jedné sběrnici používat více desítek čidel najednou

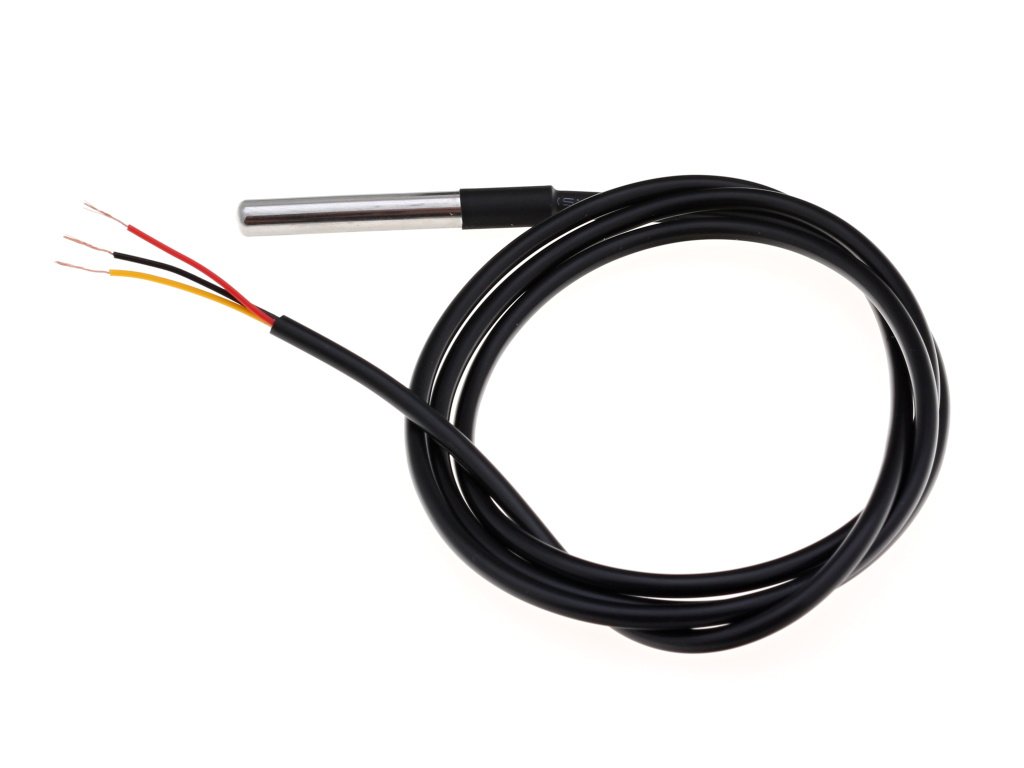

- Flexibilní kabel délky 1 m (Ø 3,4 mm) s odizolovanými vodiči pro snadné zapojení do svorkovnic či kontaktního pole
- Vhodné pro měření teploty kapalin (bazén, nádrže), půdy, venkovního vzduchu, sněhu i nápojů v domácích i školních projektech
ODKAZY pro čidlo DS18B20
Související produkty
-
Kód: AD53
-
Kód: HW389
-
Kód: HW399
-
Kód: HW361
-
Kód: HW395
-
Kód: HW396
-
Kód: HW394
-
Kód: EF513
-
Kód: HW239
Podobné produkty
-
Kód: MAK228
-
Kód: HW394
-
Kód: EF108
-
Kód: SP264
-
Kód: EF117
-
Kód: EF485
| Hmotnost | 0.02 kg |
| Napájecí napětí | 3–5,5 V DC |
| Teplotní rozsah čidla | -55 ÷ +125 °C |
| Přesnost měření teploty | ±0,5 °C (-10 ÷ 85 °C) |
| Programovatelné rozlišení (?) | 9–12 bitů |
| Rychlost měření teploty (?) | 94–750 ms |
| Materiál pouzdra teploměru | Nerezová ocel |
| Kabel | Flexibilní Ø3,4 mm, vodiče jsou odizolované |
| Stupeň krytí | IP68 |
| Rozměry pouzdra teploměru (?) | 6 x 50 mm |
| Délka kabelu (?) | 100 cm |
| URLnávod | jak-na-vodotesne-teplotni-cidlo-ds18b20-arduino-navody |
