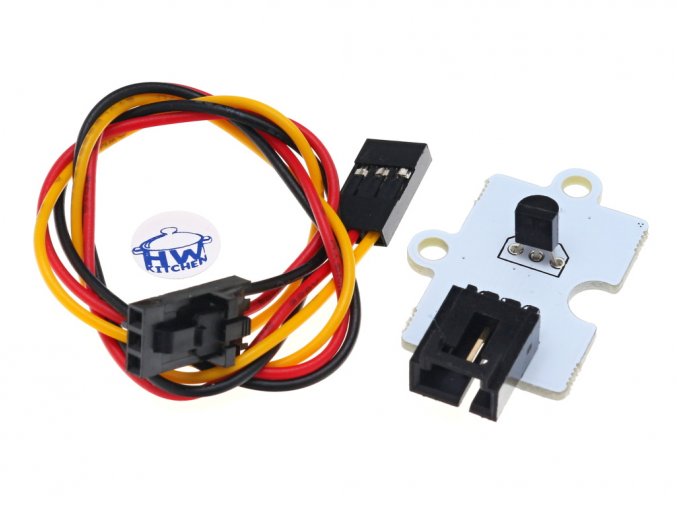

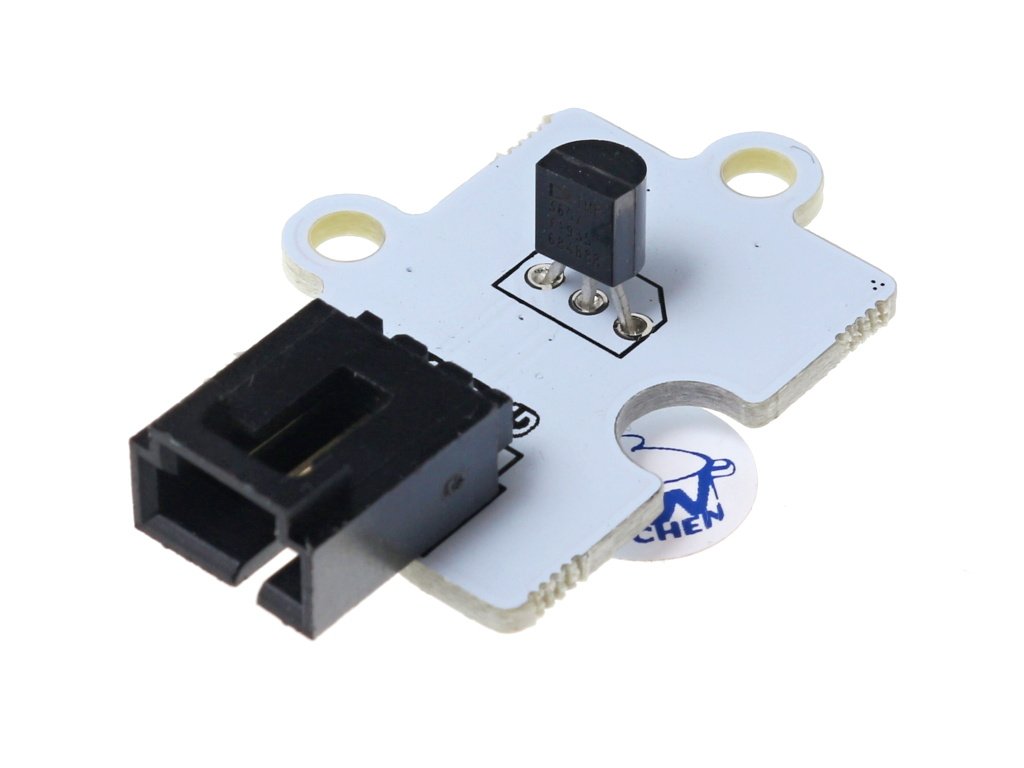

Octopus čidlo teploty s TMP36



Pokud vašemu projektu chybí měřící senzor teploty, jednoduché Octopus čidlo teploty s TMP36 je tou správnou volbou! Díky analogovému výstupu, který lineárně odpovídá hodnotě ve stupních Celsia, je práce se senzorem velmi snadná. Čidlo nepotřebuje kalibraci.

Dostupnost Skladem (5 ks)
Můžeme doručit do
12.5.2021
79 Kč
65 Kč bez DPH

Kód produktu EF117
Značka ElecFreaks
Webová stránka značky elecfreaks.com
Kategorie Elektronické moduly
Záruka 2 roky


Jednoduché měření teploty

Octopus čidlo teploty s TMP36 není nijak super přesné, i když pro+25°C je jeho přesnost ±1°C. Ale o přesnost tu ani tak nejde. Čidlo s TMP36 je velmi jednoduché na použití a tak se na něm krásně naučíte, jak senzor teploty využít ve vlastním projektu nebo robotovi. Senzor teploty nepotřebuje žádnou kalibraci a naměřená analogová hodnota lineárně odpovídá okolní teplotě. Pokud by vám tedy náhodou program nefungoval, stačí změřit analogovou hodnotu voltmetrem a hned budete vědět, jaká je teplota.

Klíčové vlastnosti čidla teploty

  • Velmi jednoduché použití
  • Možnost ověřit hodnotu teploty multimetrem
  • Kompaktní velikost, montážní úchyty pro šroubky M3
  • Připojení rovnou na analogový vstup řídící desky

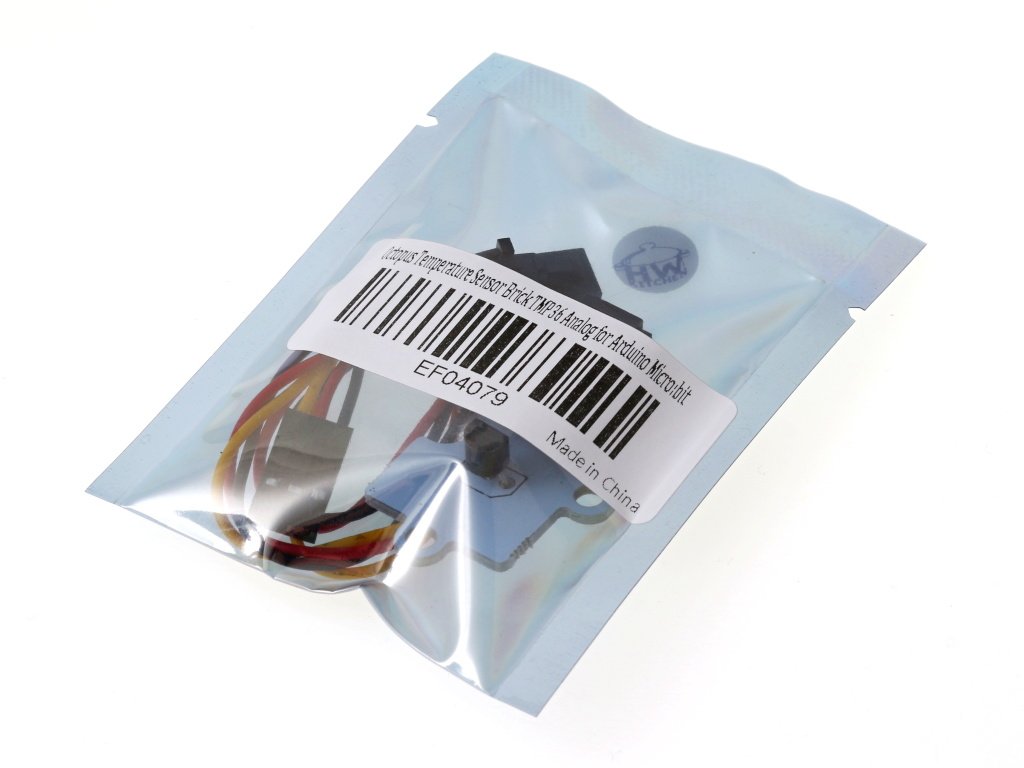

  • Připojovací kablík délky 25 cm je součástí balení

Zapojení snímače teploty a  programování

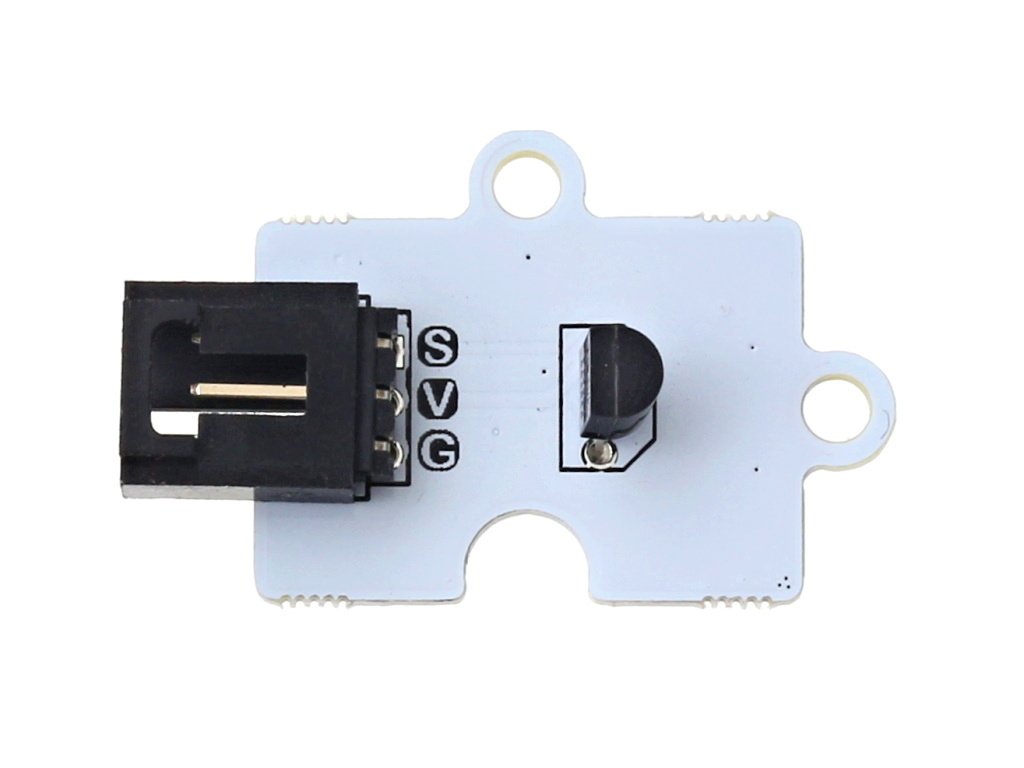

Octopus modul se senzorem teploty TMP36 má následující signály:

  • G - GND (zem)
  • V - VCC (3 V)
  • S - signál

Kablík připojte na odpovídající piny některého z rozšiřujících modulů pro microbit. Signál zapojte na analogový vstup řídící desky. V následujícím příkladu je použita deska Senzor:bit, kterou naleznete například v sadě pro chytrou domácnost. Modul snímače teploty je připojen na port 1.

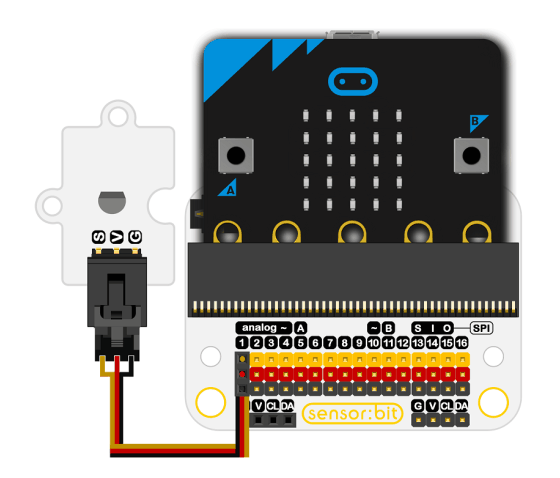

Octopus čidlo teploty s TMP36 zapojení

V prostředí MakeCode si nainstalujte rozšíření smarthome, kde najdete také blok pro měření teploty pomocí čidla TMP36. Program je pak opravdu krátký a jednoduchý.



Pokud si chcete vyzkoušet, jak si naměřené napětí z čidla teploty přepočítat v programu, pak využijete následující vzorec pro přepočet na teplotu. V programu změříte analogovou hodnotu napětí a pak ji přepočítáte na teplotu podle vzorce.

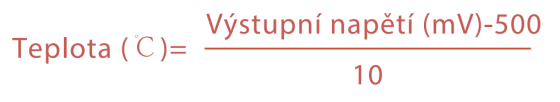

Octopus čidlo teploty s TMP36 - vzorec

Program pro přepočet změřeného napětí na teplotu pak může vypadat například takto.

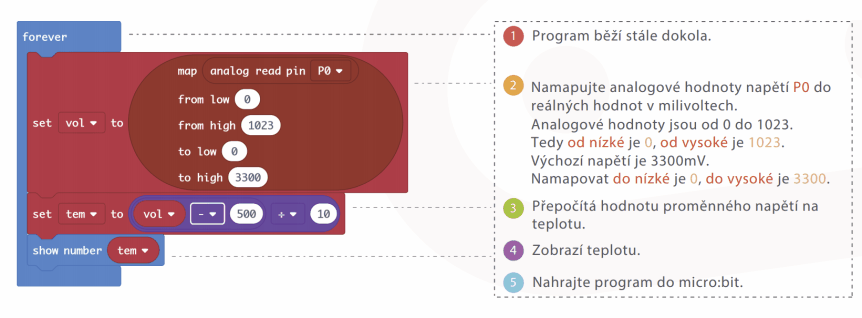

Octopus čidlo teploty s TMP36 - přepočet napětí na teplotu

Možná jste při práci s teplotním čidlem zjistili, že výsledná teplota závisí na způsobu napájení desky microbit. Je to způsobeno tím, že v použité knihovně rozšíření smarthome se uvažuje s referenčním napětím pro analogové převodníky 3,1V. To je dosaženo při napájení microbit z USB. Pokud napájíte microbit z baterií, pak je napětí jen 2,6V a to je potřeba zohlednit. Referenční napětí pro analogové převodníky odpovídá napětí mezi svorkami 3V a GND na microbitu. Níže je příklad jak přepočítat hodnotu teploty tak, aby to sedělo podle skutečné úrovně referenčního napětí.



Rozměry čidla teploty

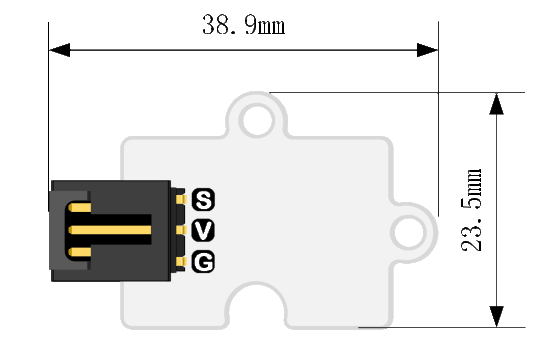

Octopus čidlo teploty s TMP36 rozměry

Octopus čidlo teploty s TMP36 - odkazy

Podobné produkty


  • Octopus BME280 snímač tlaku Kód: EF115
    Octopus BME280 snímač tlaku, teploty a vlhkosti
    Skladem (> 10)

    Je vysoký nebo nízký tlak vzduchu? Octopus modul se senzorem BME280 pro microbit vám na tuto otázku jasně odpoví. Navíc má integrovaný i snímač teploty a vlhkosti, tak může hned fungovat jako jednoduchá meteorologická stanice.


    296 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Octopus teplotní čidlo DS18B20 vodotěsné Kód: EF108
    Octopus teplotní čidlo DS18B20 vodotěsné
    Skladem (> 10)

    Přesné a rychlé teplotní čidlo DS18B20 ve vodotěsném provedení vhodné hlavně pro měření teploty kapalin. Čidlo se hodí také do prašného, vlhkého nebo znečištěného prostředí a dokáže odolat povětrnostním vlivům. Přenos informací o teplotě je digitální. Standardní připojení přes GVS port.


    188 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Teplotní čidlo DS18B20 vodotěsné Kód: HW400
    Teplotní čidlo DS18B20 vodotěsné
    Skladem (> 10)

    Přesné teplotní čidlo DS18B20 ve vodotěsném provedení využijete zvláště pro měření teploty kapalin. Čidlo je vhodné také do prašného, vlhkého nebo znečištěného prostředí a dokáže odolat povětrnostním vlivům. Přenos informací o teplotě je digitální. Arduino programování je jednoduché.


    81 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  •
  • Snímač teploty a vlhkosti DHT22 Kód: HW362
    Snímač teploty a vlhkosti DHT22
    Skladem (> 10)

    Oblíbený snímač teploty a vlhkosti DHT22 zajistí měření veličin ve vašem Arduino projektu a umožní vytvořit například jednoduchou ale přesnou meteostanici.


    189 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Me snímač teploty a vlhkosti 1 Kód: MAK119
    Me snímač teploty a vlhkosti
    Skladem (> 10)

    Senzor umožní robotovi měřit teplotu a vlhkost v okolním prostředí. Snímač funguje jako jednoduchá meteorologická sonda.


    218 Kč

    Značka: Makeblock Education Záruka: 2 roky
  • Me teplotní čidlo vodotěsné Kód: MAK228
    Me teplotní čidlo vodotěsné
    Skladem (9)

    Univerzální a přesné teplotní čidlo, které splní požadavky na měření teploty ve většině Arduino projektů. Stačí připojit a začít měřit.


    190 Kč

    Značka: Makeblock Education Záruka: 2 roky
  •
  • Snímač teploty a vlhkosti DHT11 Kód: HW363
    Snímač teploty a vlhkosti DHT11
    Skladem (> 10)

    Levný snímač teploty a vlhkosti DHT11, který vyhoví svými parametry pro velké množství použití.


    63 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • One Wire digitální teplotní senzor DS18B20 Kód: SP151
    One Wire digitální teplotní senzor DS18B20+ (originál)
    Skladem (> 10)

    DS18B20+ je jednoduše použitelný digitální teploměr, se kterým můžete měřit teploty od -55 °C do 125 °C s rozlišením až 12 bitů.


    79 Kč

    Značka: SparkFun Záruka: 2 roky
  • Octopus MQ3 alkohol tester modul Kód: EF119
    Octopus MQ-3 alkohol tester modul
    Skladem (7)

    MQ-3 alkohol tester je jednoduchý modul, se kterým otestujete přítomnost výparů alkoholu ve vzduchu nebo rovnou v dechu. Tester má analogový výstup a tak je použití s microbit hračka. Na rozjetí alkohol testeru stačí jediný programovací blok


    136 Kč

    Značka: ElecFreaks Záruka: 2 roky
Hmotnost 0.01 kg
Napájecí napětí 2,7–5,5 V DC
Rozsah měření teploty -40–125 °C
Převodní koeficient 10 mV/°C
Přesnost měření teploty ±2 °C
Rozměry PCB 31,5 x 23,6 mm
