Popis

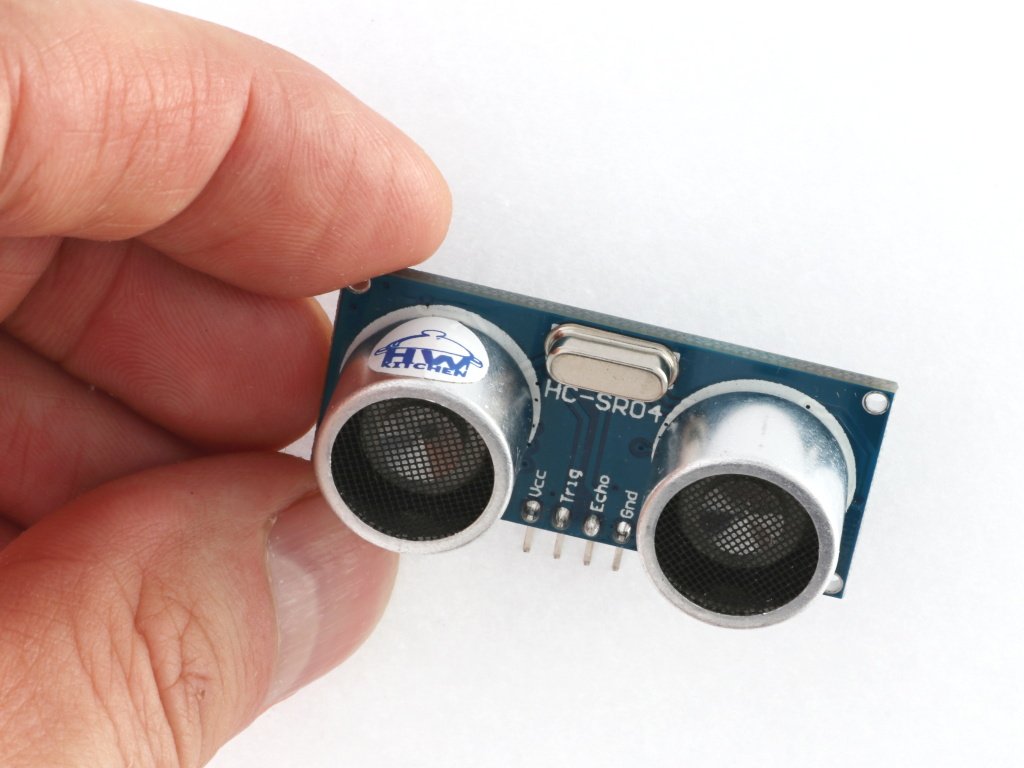

Postav si chytrý projekt, který „vidí“ překážky
S modulem Ultrazvukový měřič vzdálenosti HC-SR04 snadno vytvoříte projekty, které měří vzdálenost k překážkám a reagují na ně – třeba zastaví robota, rozsvítí LED, spustí alarm nebo zobrazí hodnotu na displeji. Modul využívá ultrazvukové vlny, takže funguje i tam, kde běžné světelné senzory selhávají (tma, různé barvy povrchů).
Ve výuce i při domácím bastlení žákům názorně ukáže princip časového měření a převodu na vzdálenost. Snadno jej připojíte k Arduino nebo jiné vývojové desce a během chvíle máte hotový senzor vzdálenosti pro robotiku, bezpečnostní systémy, chytré modely i interaktivní instalace. Díky jednoduchému rozhraní se hodí i tam, kde s programováním a elektronikou teprve začínáte. Typickým příkladem je použití měřiče jako detektor překážky pro Arduino robota. K dispozici je Arduino knihovna a tak je získávání dat ze senzoru velmi jednoduché.

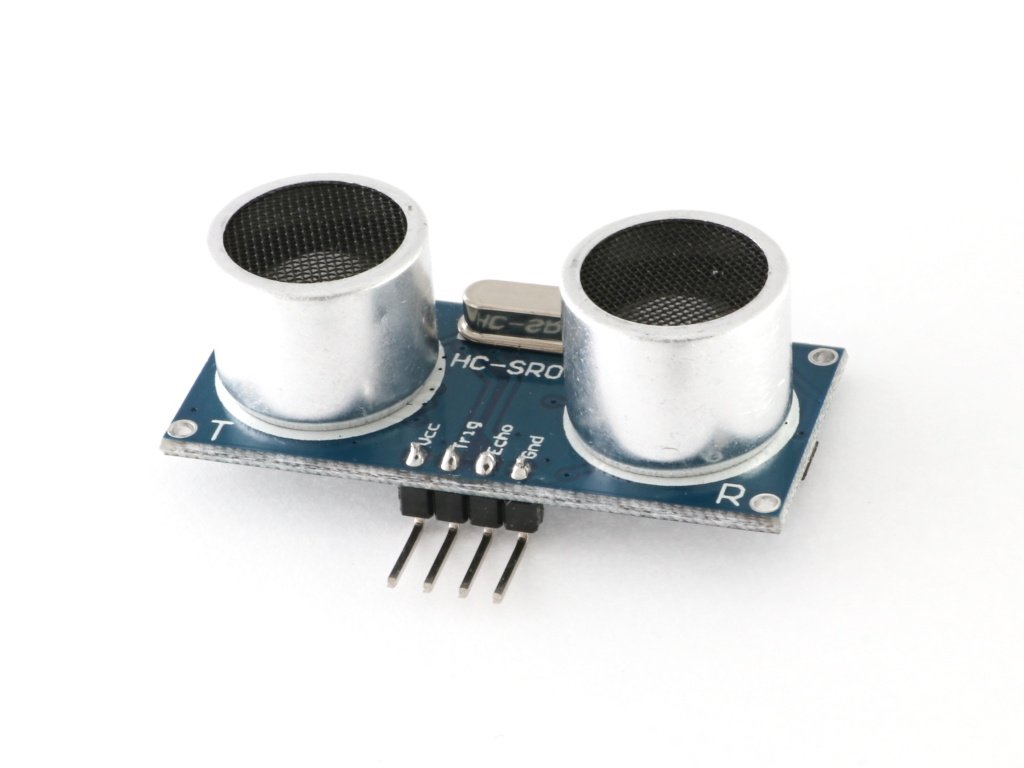

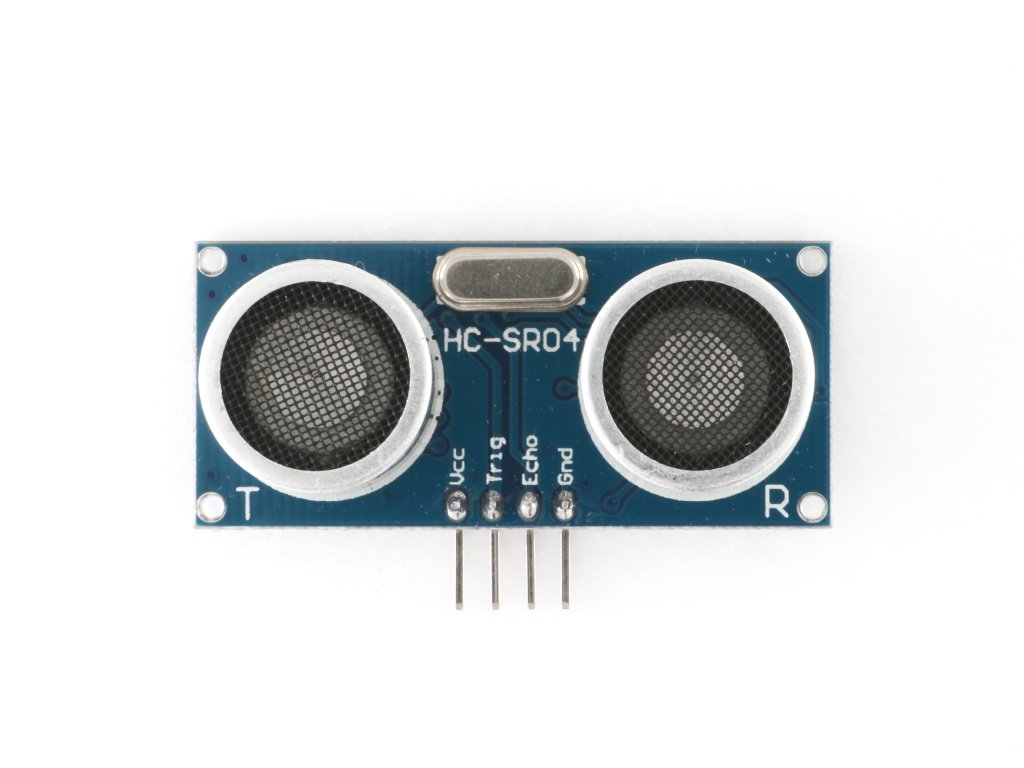

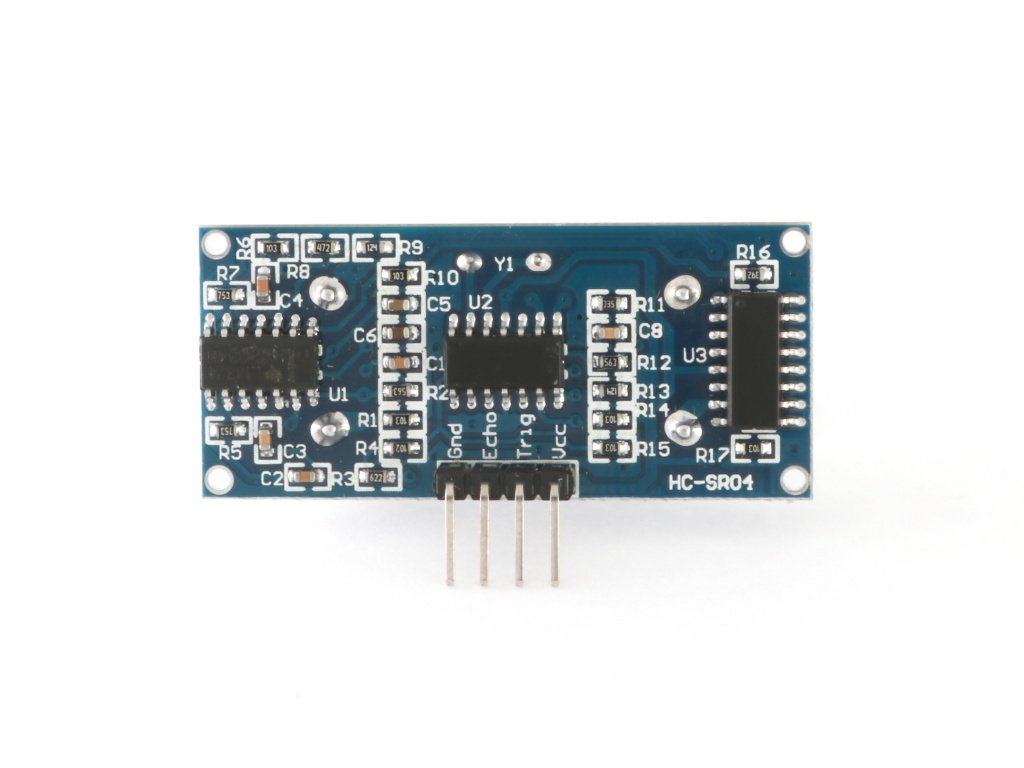

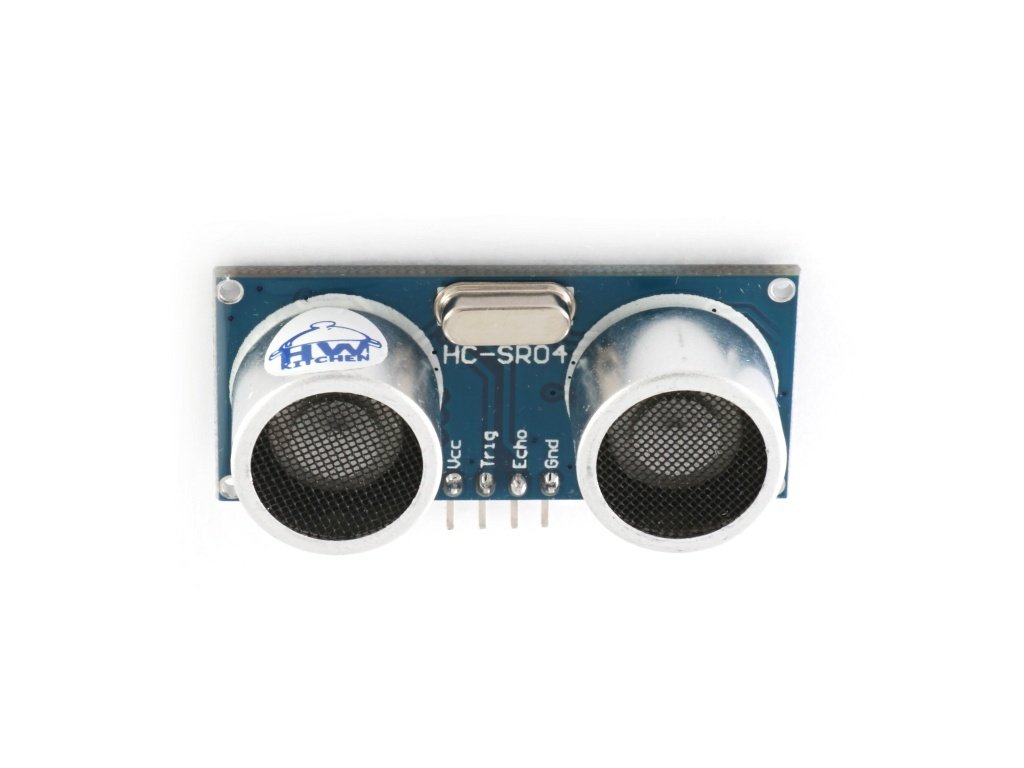

Vlastnosti snímače HC-SR04
- Pracovní rozsah 2 cm až 4 m. Vysoká přesnost HCSR04
- Knihovna pro jednoduché Arduino programování
- Jednoduché připojení díky 4pinovému konektoru se standardní roztečí 2,54 mm
- Piny VCC, GND, TRIG, ECHO
- 4 montážní otvory pro uchycení

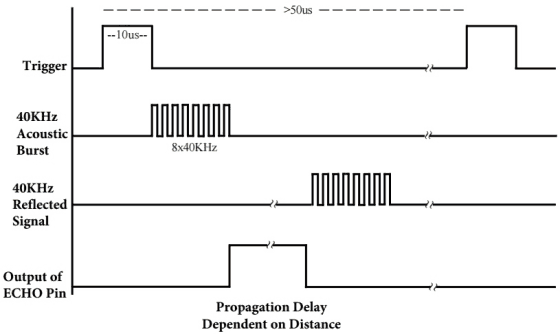

Princip funkce měřiče vzdálenosti
Pomocí Arduina aktivujeme signál "TRIG" na měřiči vzdálenosti a to na dobu minimálně 10 μs. Po této aktivaci vyšle modul ultrazvukový signál a čeká na jeho odražení od překážky a zpětné zachycení měřičem. Mezi tím se aktivuje signál "ECHO", jehož délka je pak úměrná vzdálenosti překážky. Signál "ECHO" se deaktivuje po zachycení odraženého signálu měřičem vzdálenosti.
Odkazy pro bastlení s modulem HC-SR04
Související produkty
-
Kód: HW361
-
Kód: HW376
-
Kód: AD54
-
Kód: AD53
-
Kód: HW551
-
Kód: HW396
-
Kód: HW399
Podobné produkty
-
Kód: EF499
-
Kód: MAK229
-
Kód: HW378
-
Kód: HW376
| Hmotnost | 0.008 kg |
| Napájecí napětí | 3,3 ÷ 5 V DC |
| Klidový proud | <2 mA |
| Napěťová úroveň logiky | 3,3 nebo 5 V |
| Rozsah snímání | 2 cm ÷ 4 m (největší přesnost do 2 m) |
| Přesnost měření | až 3 mm |
| Pracovní úhel | <15 ° |
| Pracovní frekvence | 40 Hz |
| Průměr montážních otvorů | 1,4 mm |
| Rozměry (?) | 45 x 20 x 19 mm |
Ultrazvukový měřič vzdálenosti HC-SR04 - datasheet (78.7 kB)
Program, schéma a knihovna pro HCSR04 - Arduino návody (95.4 kB)
