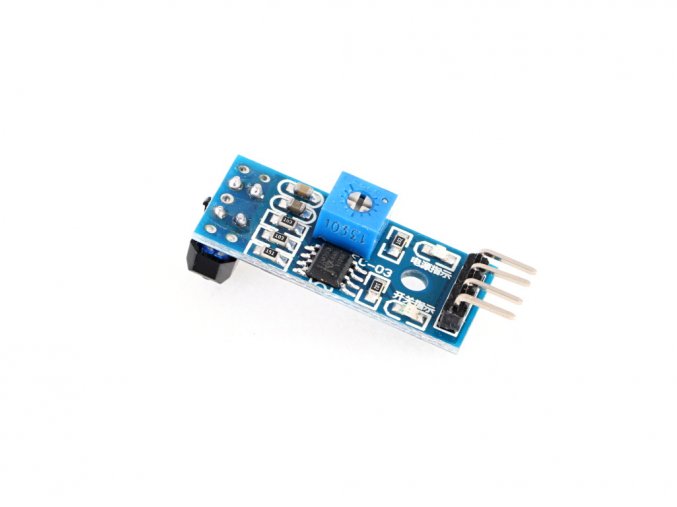

Infra senzor TCRT5000 pro Arduino

Neohodnoceno


Infra senzor TCRT5000 umožňuje spolehlivě detekovat černou a bílou barvu. Senzor má univerzální uplatnění v různých Arduino projektech, kde je potřeba detekovat rozdíl mezi tmavým a světlým povrchem. Výborné uplatnění má také jako detektor čáry v Arduino robotovi.

Dostupnost Skladem (> 5 ks)
Můžeme doručit do
29.5.2019
49 Kč
40 Kč bez DPH

Kód produktu HW378
Značka HW Kitchen
Webová stránka značky hwkitchen.cz
Kategorie Infra
Záruka 2 roky


Spolehlivě detekuje co mu dáte pod nos!

Snímač TCRT5000 je univerzální elektronický modul, navržený pro detekci tmavého a světlého povrchu s využitím principu odrazu infračerveného paprsku. Modul má uplatnění jako detektor překážek, koncových pozic, předmětů, nebo také jako sledovač čáry u soutěžích robotů. Zkrátka, pokud k infra senzoru přiblížíte předmět, od kterého se odrazí vyslaný infra paprsek, tak to modul zjistí. Můžete ho tedy využít například i pro měření otáček kola, když je na něm úsek s reflexním povrchem.

Infra senzor TCRT5000 obsahuje kombinaci infračervené diody a optického přijímače – fototranzistoru. Snímač je opatřen zábranou pro blokování odrazového světla (plastová překážka), bez které by senzor trvale detekoval přiblížení předmětu. Infračervená dioda vyzařuje infračervené záření, když je modul připojen k napájení. Infračervené záření, které se odrazí od překážky nebo povrchu je následně zachyceno infra přijímačem. Podle množství odrazového záření se pak sepne výstup snímače. Záleží také samozřejmě na nastavené citlivosti. Optický senzor má maximální detekovanou vzdálenost 25 mm a nejpřesnější je zhruba na vzdálenost 5 mm.

Pro funkci sledování čáry jsou potřeba dva tyto moduly, každý pro jeden okraj čáry.

Vlastnosti senzoru TCRT5000

  • Odrazová vzdálenost: 1 ÷ 25 mm

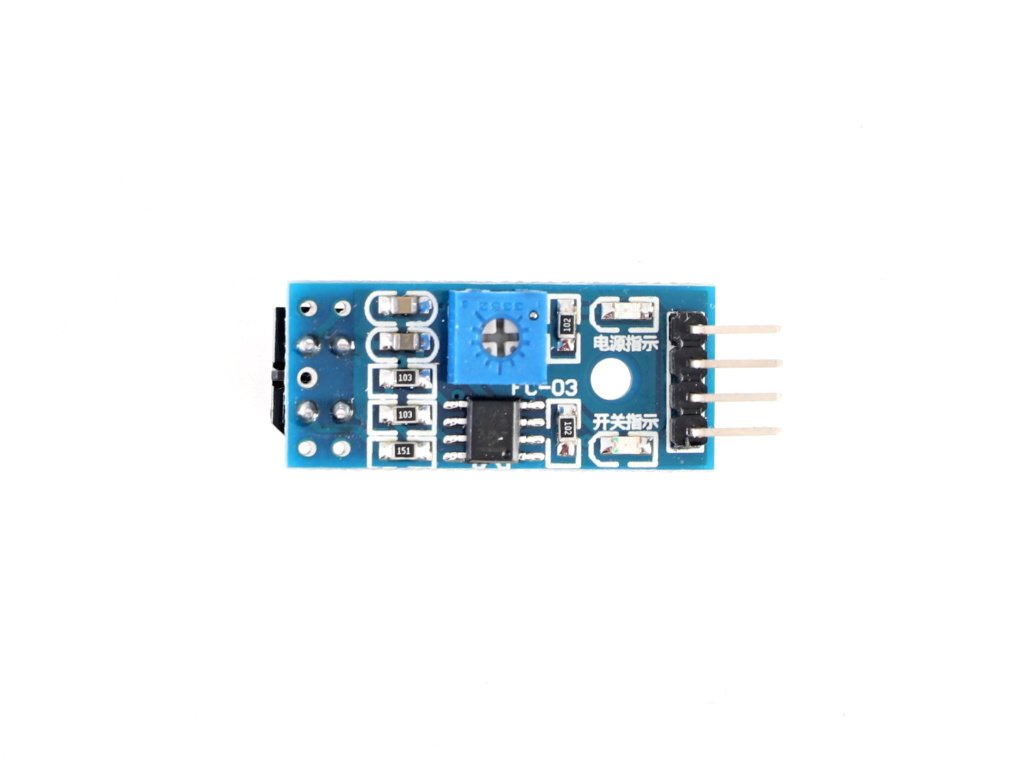

  • Nastavení citlivosti pomocí trimru
  • Provozní napětí: 3,3 ÷ 5 V
  • Výstupní signál: log. 0 nebo 1
  • Montážní otvor na šroub M3 pro uchycení

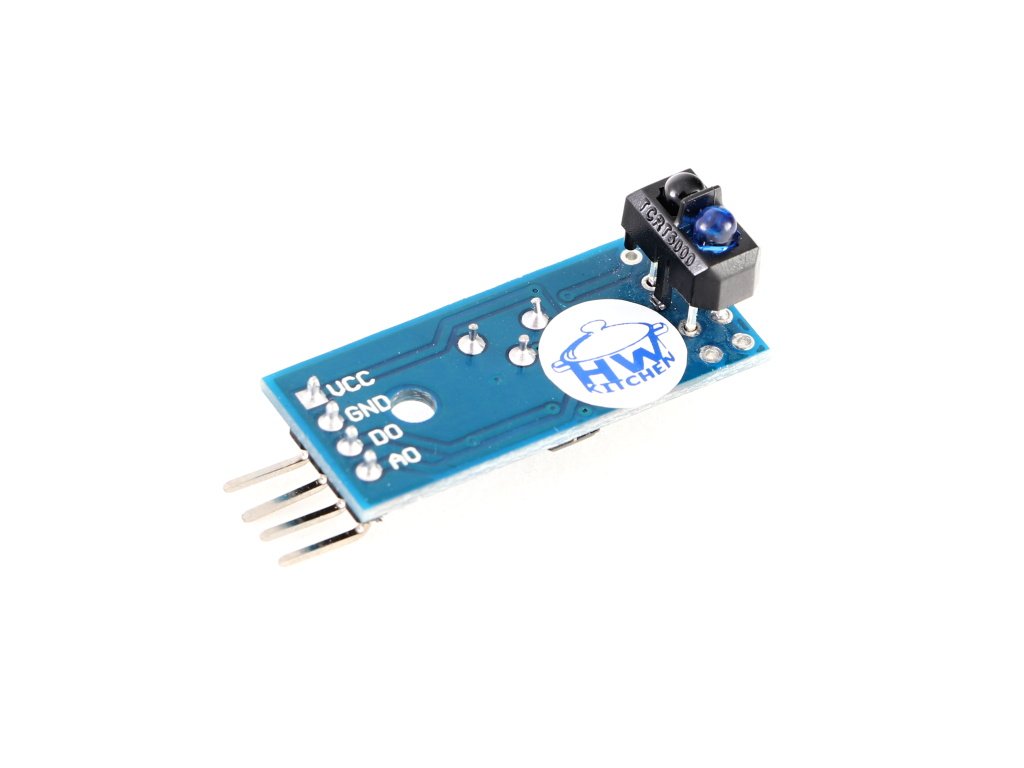

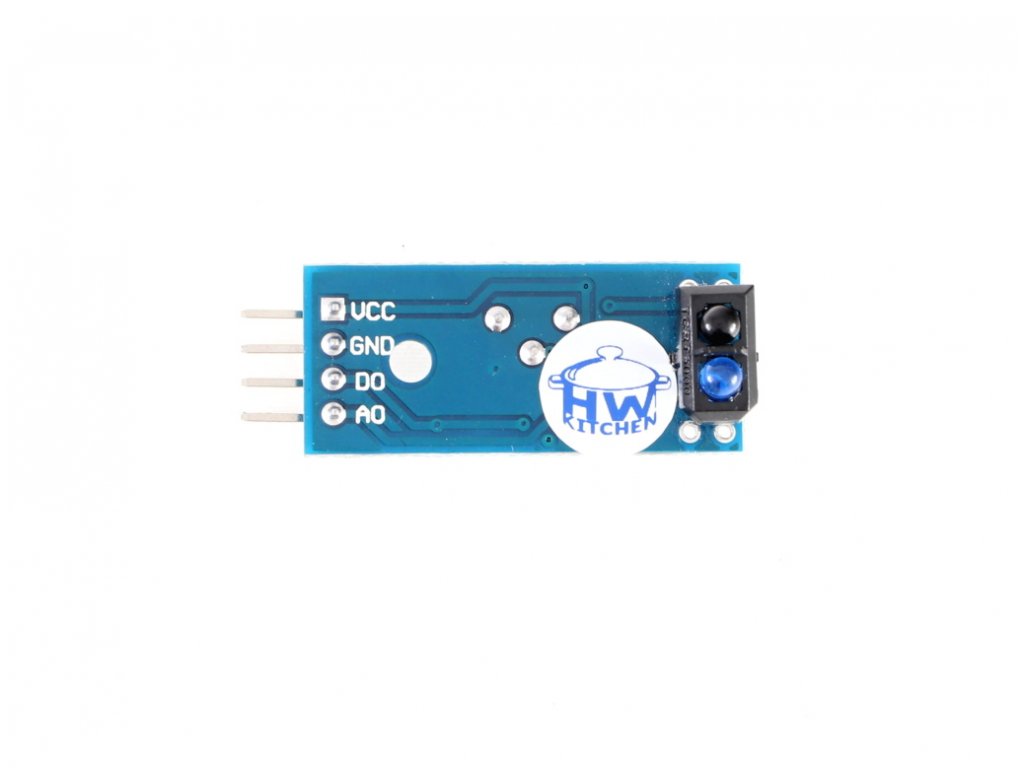

  • Piny VCC, GND, DO, AO
  • LED indikace napájení a aktivace výstupu

odkazy pro infra senzor

Podobné produkty


  • 4kanálový infra senzor překážek YL-70 pro Arduino Kód: HW379
    Skladem (> 5)

    Snímač YL-70 použijete například v Arduino robotovi pro detekci překážek, ale také pro rozpoznání černé a bílé barvy v různých Arduino projektech. Výhodou jsou 4 nezávislé kanály.


    159 Kč

    Značka: HW Kitchen Záruka: 2 roky
  • Me snímač čáry Kód: MAK274
    Skladem (5)

    Snímač čáry je něco jako základní stavební kámen čárového robota, tedy robota co dokáže sledovat čáru.


    296 Kč

    Značka: Makeblock Záruka: 2 roky
Hmotnost 0.008 kg
Napájecí napětí 3,3 ÷ 5 V DC
Rozsah detekce (?) 1 ÷ 25 mm
Výstup log. 0 nebo 1
Nastavení citlivosti trimr
Průměr montážního otvoru 3 mm
Rozměry plošného spoje (?) 32 x 14 mm
