4kanálový infra senzor překážek YL-70 pro Arduino



Snímač YL-70 použijete například v Arduino robotovi pro detekci překážek, ale také pro rozpoznání černé a bílé barvy v různých Arduino projektech. Výhodou jsou 4 nezávislé kanály.

Dostupnost Skladem (>10 ks)
Můžeme doručit do
21.3.2024
159 Kč
131 Kč bez DPH

Kód produktu HW379
Značka HWKITCHEN
Webová stránka značky hwkitchen.cz
Kategorie Infra
Záruka 2 roky


ŽÁDNÁ PŘEKÁŽKA VÁM NEBUDE STÁT V CESTĚ

Modul YL-70 je vhodná volba pro nejrůznější Arduino projekty, ať už se jedná o projekt bezpečnostního systému do vaší garáže, robota vyhýbajícího se překážkám nebo automatizovaný pásový dopravník s detekcí předmětů. Vytvořit můžete také robota, který se dokáže vyhnout pádu ze schodů nebo třeba robotický vysavač. Univerzální senzor překážek YL-70 to vše zvládne. Široké spektrum využití je možné díky hlavní desce a čtveřici snímačů, kterými je elektronický modul YL-70 vybaven. Zajímavá je také možnost nastavení citlivosti snímání každého čidla zvlášť.

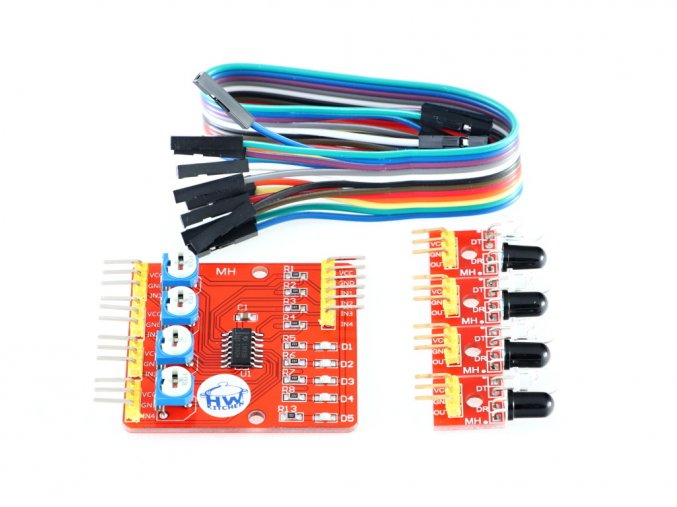

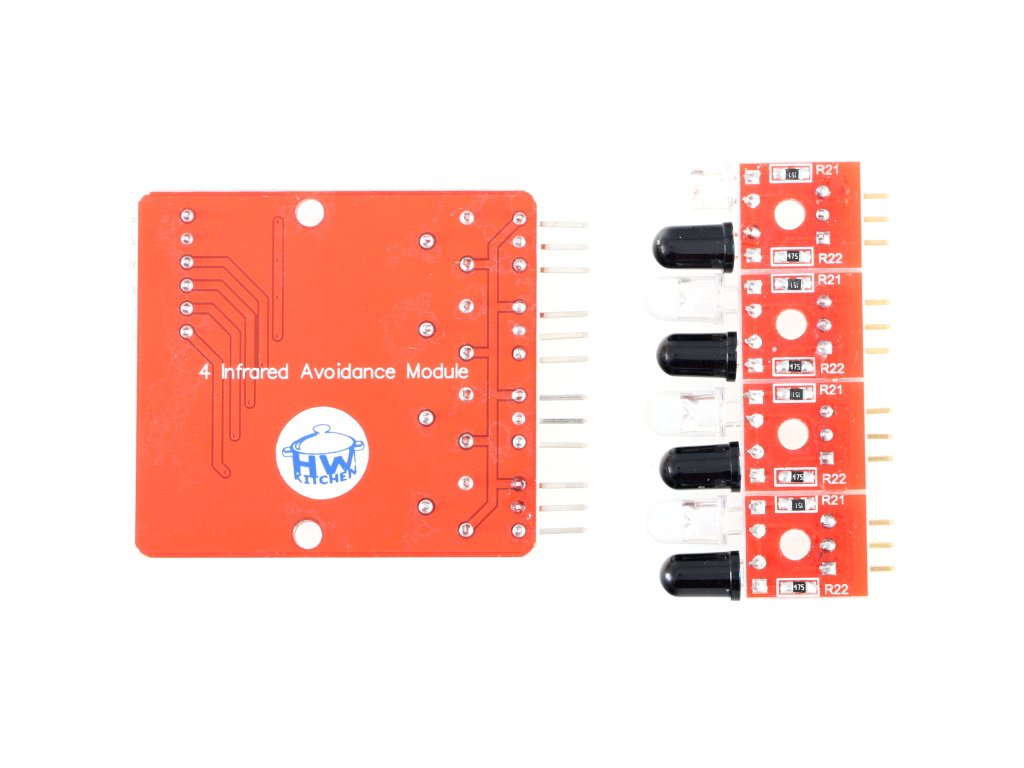

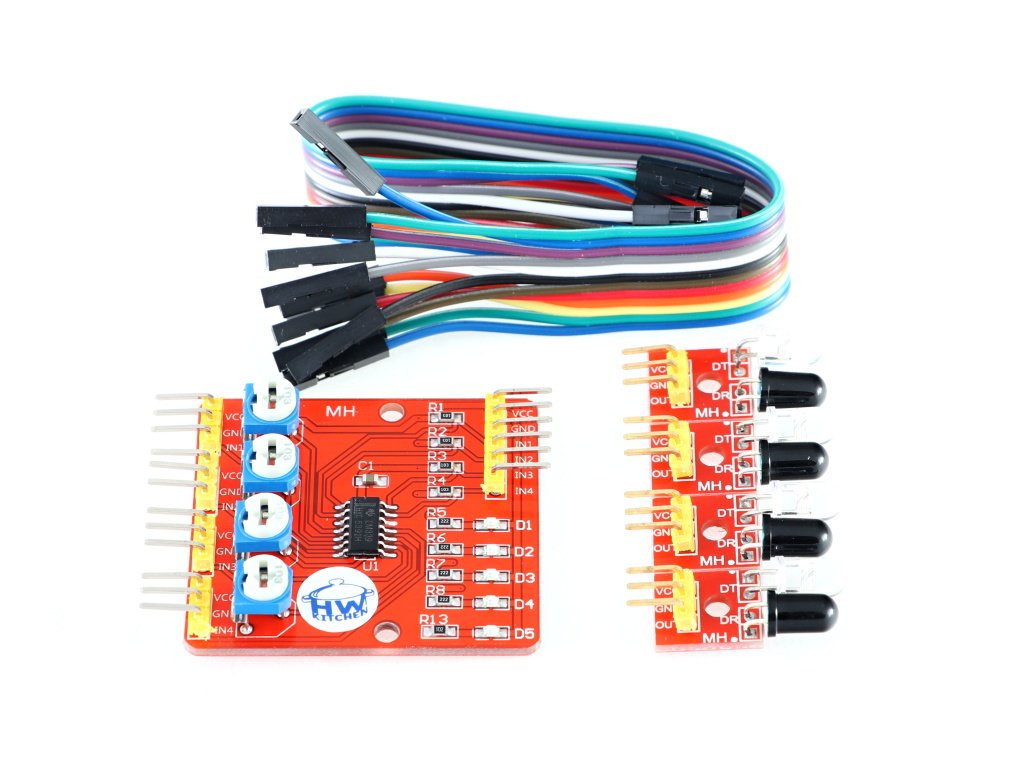

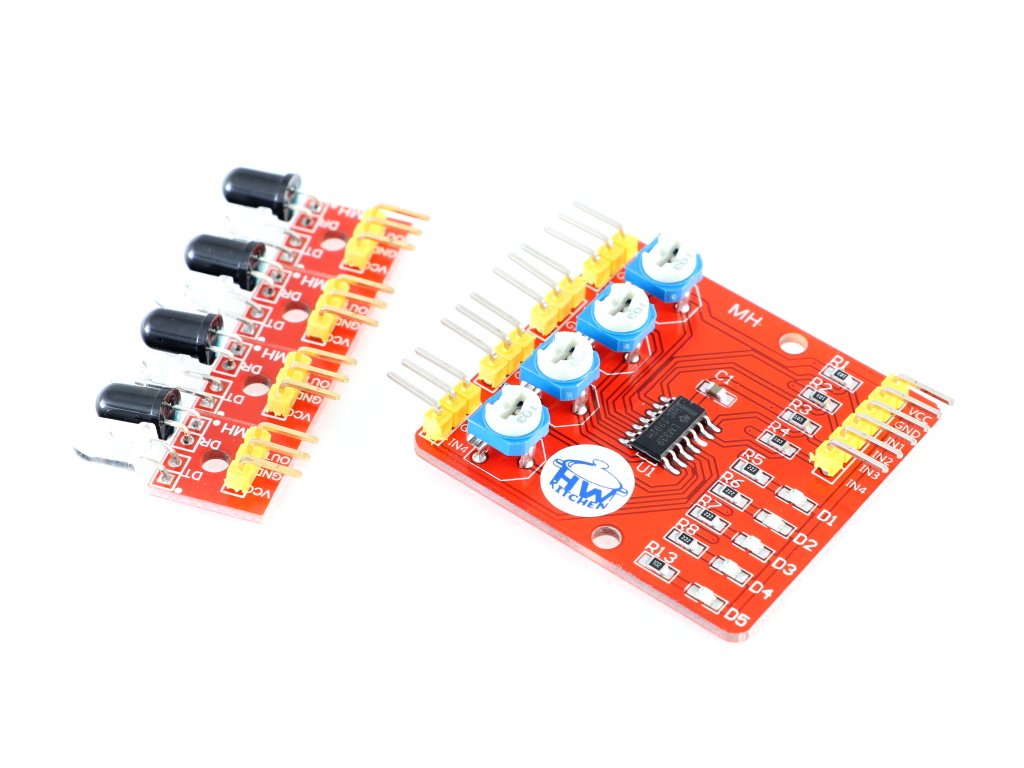

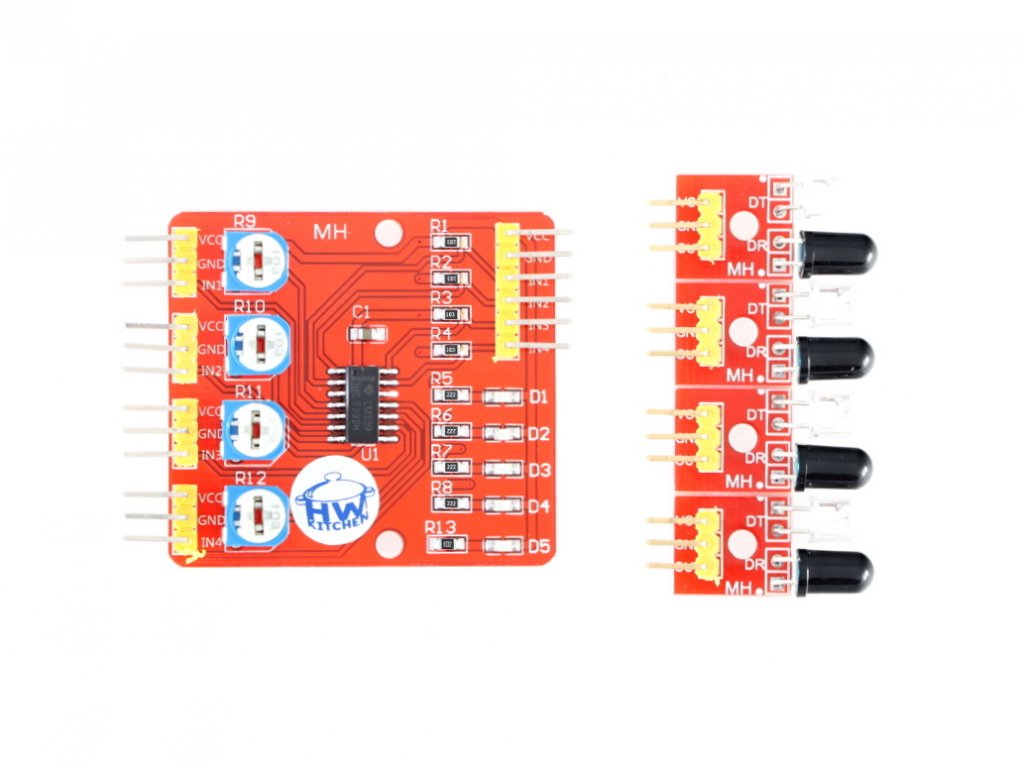

Jednotlivé senzory modulu YL70 se skládají z přijímací a vysílací infračervené diody a jsou zakončeny třemi piny: VCC, GND, OUT. Snímače jsou k hlavní desce připojeny 20cm kablíkem, který je součástí dodávky. Na hlavní desce jsou čtyři trimry pro nastavení citlivosti snímání jednotlivých kanálů. Na plošném spoji je umístěn také komparátor, který zajišťuje převod signálů z čidel s ohledem na nastavenou citlivost na digitální informaci ve formě log. 0 nebo 1. Díky možnosti nastavení úrovně, jak budou snímače reagovat, je možné modul využít i například pro sledování čáry. Pro lepší vizuální indikaci aktivace čidel je hlavní deska osazena pětici LEDek (čtyři pro čidla a jedna pro indikaci napájení).

vlastnosti modulu yl-70

  • Nastavení citlivosti jednotlivých čidel
  • Detekce odrazu od překážky vzdálené 1 mm ÷ 60 cm
  • Provozní napětí 3,3 V ÷ 5 V
  • Provozní proud při maximálním výkonu > 1 A
  • Montážní otvory M3 pro připevnění k držáku
  • Typ výstupní informace: digitální
  • Jednoduché připojení pomocí 4 výstupních pinů
  • 5 LEDek za účelem lepší indikace stavů jednotlivých snímačů a přítomnosti napájecího napětí

odkazy pro infra senzor

Podobné produkty


  • Infra senzor TCRT5000 pro Arduino Kód: HW378
    Infra senzor TCRT5000 pro Arduino
    Skladem (>10 ks)

    Infra senzor TCRT5000 umožňuje spolehlivě detekovat černou a bílou barvu. Senzor má univerzální uplatnění v různých Arduino projektech, kde je potřeba detekovat rozdíl mezi tmavým a světlým povrchem. Výborné uplatnění má také jako detektor čáry v Arduino robotovi.


    25 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Me snímač čáry Kód: MAK274
    Me snímač čáry
    Vyprodáno

    Snímač čáry je něco jako základní stavební kámen čárového robota, tedy robota co dokáže sledovat čáru.


    306 Kč
    Značka: Makeblock Education Záruka: 2 roky
  • MAX30102 snímač pro srdeční tep a pulzní oxymetr Novinka Kód: HW441
    MAX30102 snímač pro srdeční tep a pulzní oxymetr
    Skladem (>10 ks)

    MAX30102 snímač pro srdeční tep a pulzní oxymetr je optimální volbou pro projekty, kde potřebujeme měřit tep a okysličení krve. Díky zajímavým vlastnostem a přesnosti MAX30102 se objevuje i v mobilních telefonech (Samsung Galaxy S), nebo sportovním příslušenství. Měření probíhá neinvazivně optickou metodou.


    298 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  •
  • Octopus snímač čáry Novinka Kód: EF477
    Octopus snímač čáry
    Skladem (>10 ks)

    Octopus snímač čáry obsahuje dva páry IR vysílače a přijímače. Výborně se hodí do robota na sledování čáry. Snímač dokáže rozpoznat dokonce i hranu stolu. Propojovací kablíky jsou součástí balení.


    134 Kč

    Značka: ElecFreaks Záruka: 2 roky
Hmotnost 0.025 kg
Napájecí napětí 3,3 ÷ 5 V
Provozní proud při maximálním výkonu > 1 A
Detekční rozsah 0,1 ÷ 60 cm
Pracovní teplota -10 ÷ 50 °C
Rozměry hlavního plošného spoje (?) 44 x 40 mm
Rozměry plošného spoje infra snímače (4 ks) (?) 13,5 x 11 mm
