Popis

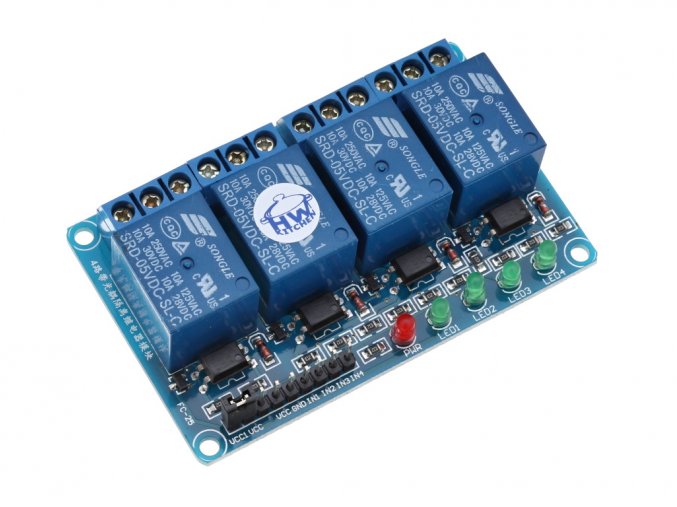

Relé modul jsme nahradili novou verzí 4 x relé modul s optočlenem 5VDC / 250VAC / 10A. Tato nová verze má nižší proudový odběr z výstupů řídící desky a také nabízí nastavitelnou úroveň pro ovládací signál.
Zátěže se nelekejte na množství nehleďte!
Spínání osvětlení v rodinném domě, řízení motorů s větším napětím nebo ovládání čerpadla. Na tyto věci by bylo asi Arduino krátké. Naštěstí je tady relé modul, který umožní Arduinu spínat i zátěže, které vyžadují daleko větší proud a napětí, než by Arduino zvládlo.
Princip relé modulu je jednoduchý: malým napětím a proudem spínáme velké napětí a proudy. To vše se zajištěním galvanické izolace mezi vstupem a výstupem. Relé modul připojíme na napětí 5 V DC a pak propojíme jednotlivé vstupy modulu s výstupy Arduino desky. Pokud je na vstupu relé modulu 0 V, pak příslušné relé sepne.
Výhodou relé modulu je spínání relé pomocí zabudovaných optočlenů. Výstupy Arduina tak protéká proud pouze cca 3,8 mA namísto velkého proudu pro buzení výkonového relé. Odpadá také nutnost ošetření výstupů z Arduina proti negativním vlivům při spínání indukční zátěže (relé). Další výhodou je také zlepšení celkové izolace řídící desky od zátěže.
Signály relé modulu
- VCC připojte na +5 V DC
- GND připojte na 0 V
- IN1 ÷ IN4 připojte na výstupy desky Arduino, spínání pomocí LOG 0
vlastnosti relé modulu
- Galvanické oddělení Arduino desky od zátěže
- Indikace napájení modulu (červená LED)
- Indikace aktivace vstupu (4 x zelená LED)
- Nízký ovládací proud
- Montážní otvory pro šroubky M3
odkazy pro relé modul
Podobné produkty
Hmotnost | 0.06 kg |
Typ relé | SRD-05VDC-SL-C |
Počet kanálů | 4 |
Kontakty relé | Přepínací |
Typ ovládání | logickou nulou (napětím 0 V DC) |
Spínací proud | -3,8 mA |
Napájecí napětí modulu | 5 V DC |
Maximální napětí na kontaktech relé | 250 V AC |
Maximální spínaný výkon | 800 VAC / 240 W |
Spínaný DC proud / DC napětí (rezistivní zátěž) | 10 A / 125 VAC |
Spínaný DC proud / DC napětí (indukční zátěž) | 3 A / 120 VAC |
Spínaný AC proud / AC napětí (rezistivní zátěž) | 7A / 28 V DC |
Spínaný AC proud / AC napětí (indukční zátěž) | 3A / 28 V DC |
Rozměry (?) | 72 x 45 x 18 mm |
