Popis
Zkuste Arduino bez drátů

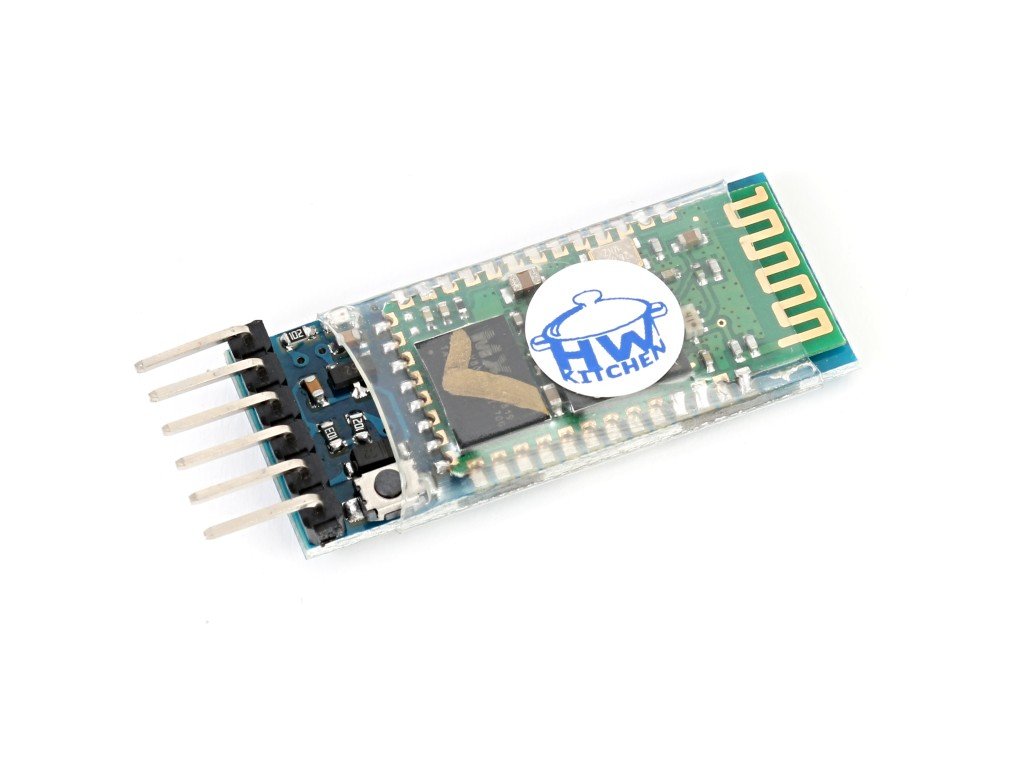

Připojte ke svému Arduinu tento malinkatý Bluetooth modul a přenášejte data až na vzdálenost 10 m! Bluetooth modul HC05 vás překvapí svou univerzálností a jednoduchostí použití. Podporuje Bluetooth V2.0 + EDR a může fungovat v režimech Master i Slave. Bezdrátový modul komunikuje se zařízením rychlostí 9600 bps (výchozí nastavení) v režimu 8 N 1.
Typickými příklady použití Bluetooth modulu jsou projekty, kde potřebujeme něco ovládat z mobilu nebo řídící Arduino jednotky. Například ovládat barevný LED pásek, auto, zapínání osvětlení a podobně. Stejně tak můžeme v Arduino projektu číst údaje například čidel nebo různých údajů. Bluetooth modul HC-05 poslouží dobře v centrální nadřazené jednotce, která odesílá a sbírá data, tak i v jednotkách podřízených, které jsou napojené přímo na čidla a aktuátory.

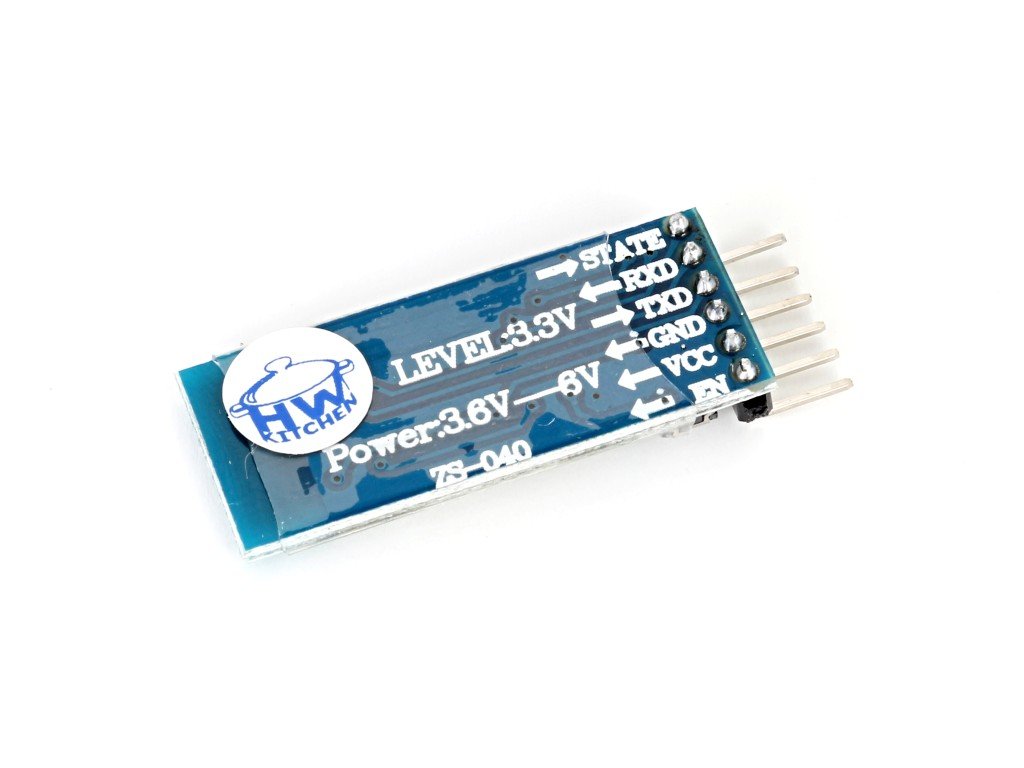

Připojení k Arduinu
Připojení k Arduino desce nevyžaduje úpravu napěťových úrovní komunikačního rozhraní.
- STATE: Připojte na digitální vstup. Na pinu je úroveň HIGH, pokud je modul spárovaný.
- RXD: Připojte k signálu s datovým výstupem.
- TXD: Připojte na datový vstup.
- GND: Připojte k napětí 0 V (zem).
- VCC: Připojte napájecí napětí + VCC.
- EN: Můžete nechat nezapojený. Jinak připojte na digitální výstup. Úroveň LOW - provozní režim. Úroveň HIGH - programovací režim.
Odkazy pro Bluetooth modul
Související produkty
-
Kód: SE25
-
Kód: AD246
-
Kód: AD59
-
Kód: SX001
-
Kód: HW388
-
Kód: HW414
-
Kód: AD826
Podobné produkty
-
Kód: MAK108
-
Kód: HW418
-
Kód: MAK287
-
Kód: HW370
| Hmotnost | 0.005 kg |
| Napájecí napětí (?) | 3,6 ÷ 6 V DC |
| Verze Bluetooth (?) | 2.0 + EDR |
| Citlivost | -85 dBm |
| LED indikace | bliká - nespárováno, svítí trvale - spárováno |
| Proudový odběr | 30 mA |
| Napěťové úrovně rozhraní | 3,3 V |
| Bezdrátový dosah | cca 10 m, ideální je přímá viditelnost |
| Komunikační rychlsot | přednastavená 9600 bps 8 N 1, heslo: 1234 |
| Rozměry (?) | 37 x 15 x 7 mm |
