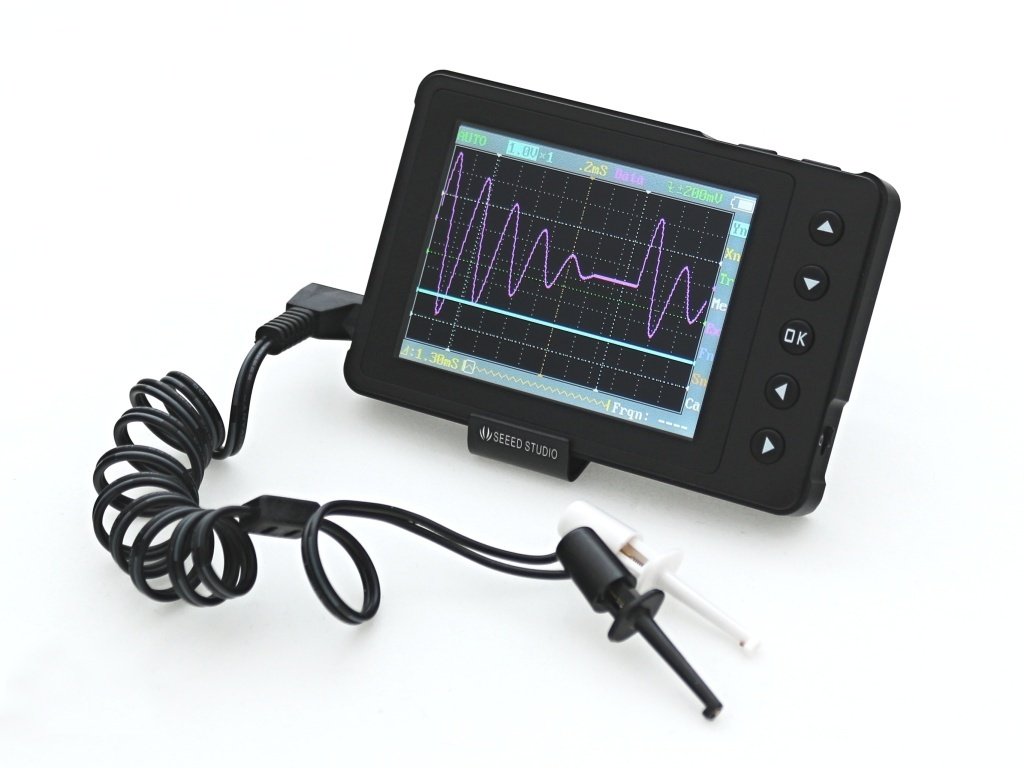

DSO Nano V3 kapesní digitální paměťový osciloskop



Malý a šikovný osciloskop pomůže při bastlení s Arduinem a v nejrůznějších Arduino projektech. Neláká vás podívat se Arduinu na zoubek a například změřit, jak Arduino komunikuje s čidlem teploty nebo jak vypadá signál z mikrofonu? Kabel USB Mini je součástí balení.

Dostupnost Skladem (>10 ks)
Můžeme doručit do
16.10.2024
2 972 Kč
2 456 Kč bez DPH

Kód produktu SE132
Značka Seeed Studio
Webová stránka značky seeedstudio.com
Kategorie Nástroje
Záruka 2 roky


DSO Nano V3 najdeš v kapse pořádného bastlíře

Užitečný přístroj, který dokáže pomoct s měřením a hledáním chyb v projektu, by chtěl mít v kapse asi každý bastlíř! Naštěstí je tu DSO Nano V3, který dokáže být právě takovým pomocníkem.

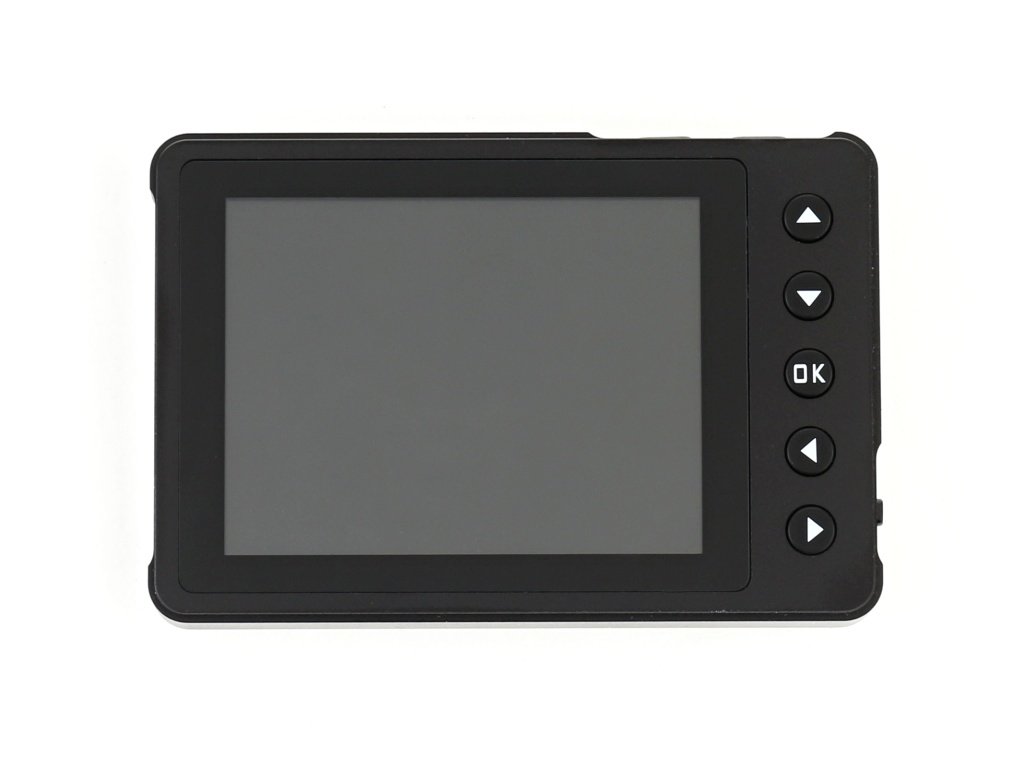

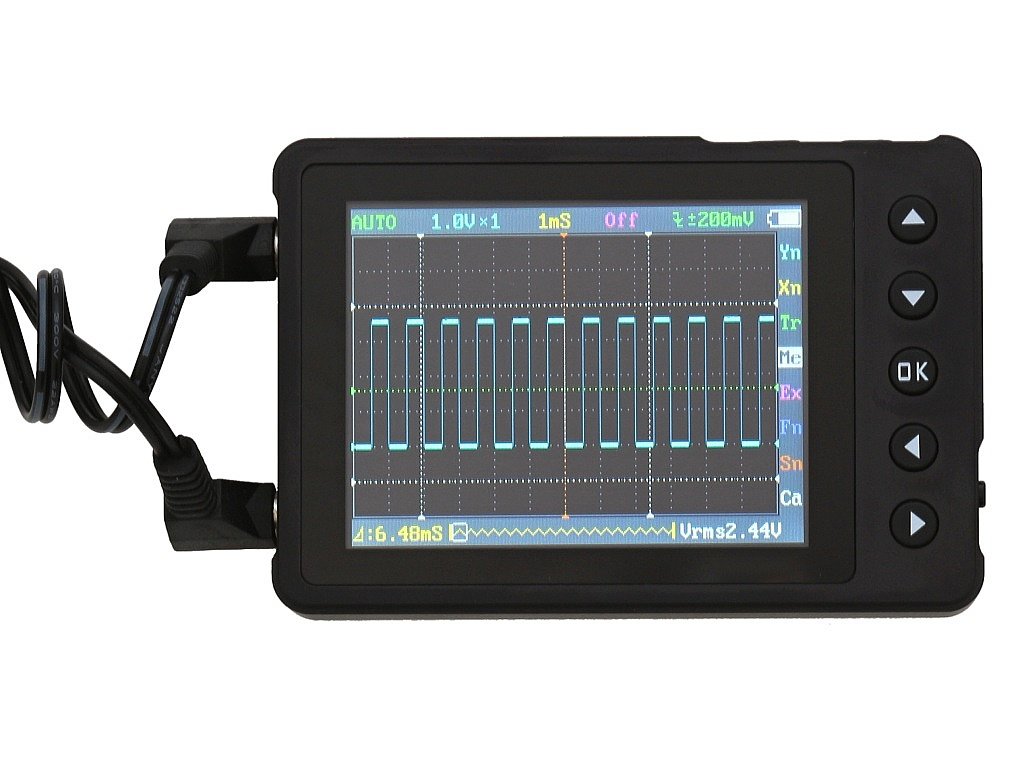

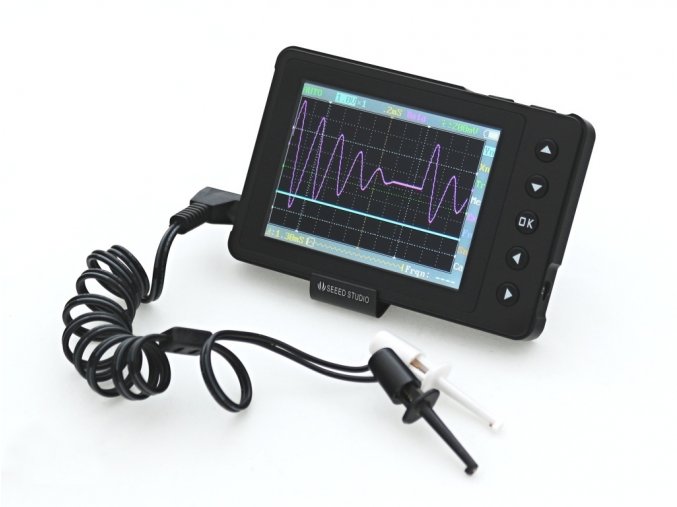

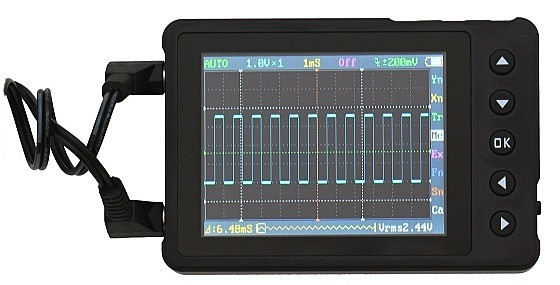

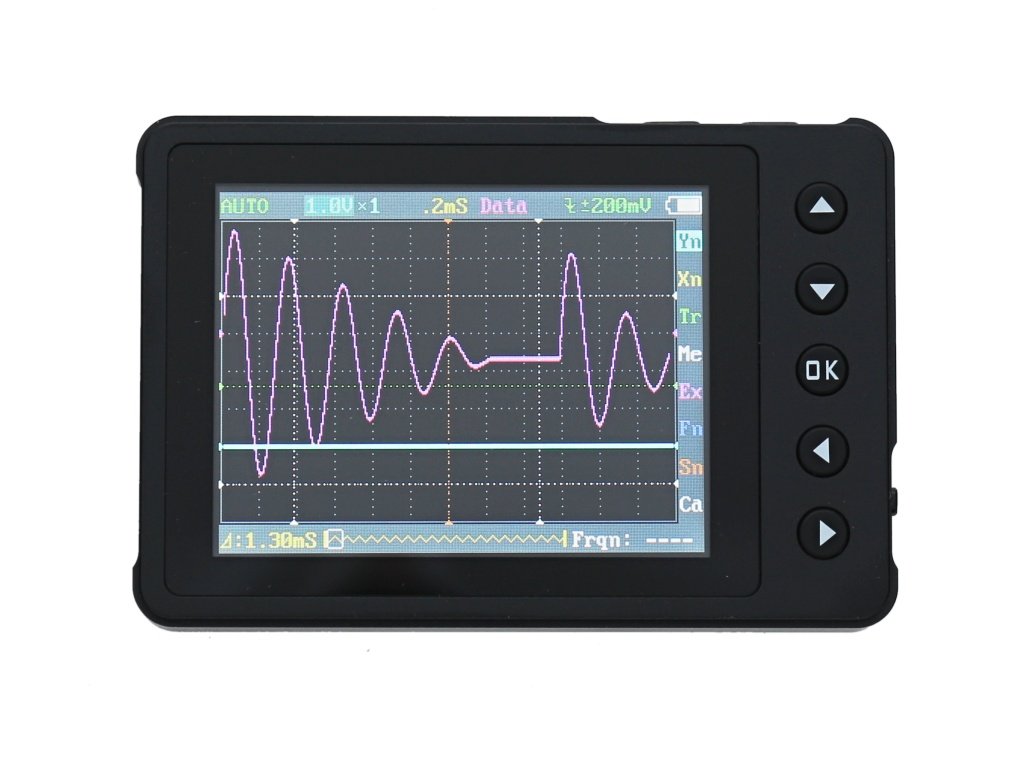

DSO Nano V3 kapesní digitální paměťový osciloskop

DSO Nano V3 je 32bitový digitální paměťový osciloskop, který se vejde do každé kapsy. Má rozměry jen cca 9 x 6 cm a neváží ani 100g. Základ tvoří výkonný procesor ARM-M3. Osciloskop je vybaven barevným displejem 320 x 240, portem Mini USB nebo funkcí nabíjení. K dispozici je vše, co je potřeba pro práci s Arduinem a pořádné bastlení. Osciloskopu nechybí ani integrovaná paměť pro ukládání naměřených dat.

Pro důkladné bastlení

Osciloskop DSO Nano je kompaktní a snadno ovladatelný. Svými funkcemi splňuje základní požadavky pro použití ve školních laboratořích, hodí se na opravy elektrických přístrojů a elektrotechniky nebo pro nejrůznější bastlení s Arduinem. DSO Nano je vhodný pro začátečníky, ale i profesionály. Začátečníci ocení jednoduché použití a zkušenější uživatelé například to, že osciloskop není galvanicky spojený s potenciálem měřeného obvodu, protože je napájený z baterie. Zajímavé je také jeho robustní a odolné mechanické provedení.

Funkce DSO NANO V3

  • Přenosný a lehký osciloskop
  • Barevný displej 320 x 240
  • Funkce ukládání a zobrazování naměřených průběhů (interní paměť 2 MB)
  • 6 režimů spouštění
  • Šířka pásma 200 kHz
  • Kompletní ukazatele a charakteristiky naměřeného signálu
  • Vestavěný signální generátor
  • Dostupné příslušenství
  • Odolné šasi z eloxovaného hliníku
  • Open Source

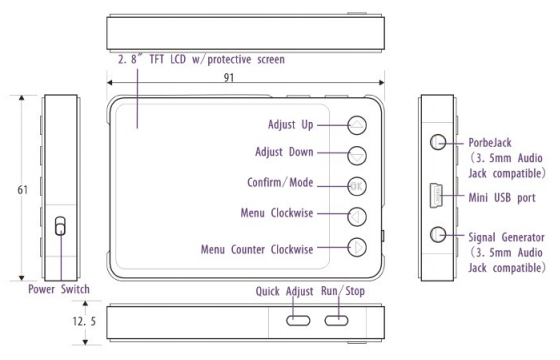

DSO Nano V3 kapesní digitální paměťový osciloskop - rozměry, uživatelské rozhraní

DSO Nano V3 součásti balení

  • Osciloskop DSO Nano V3

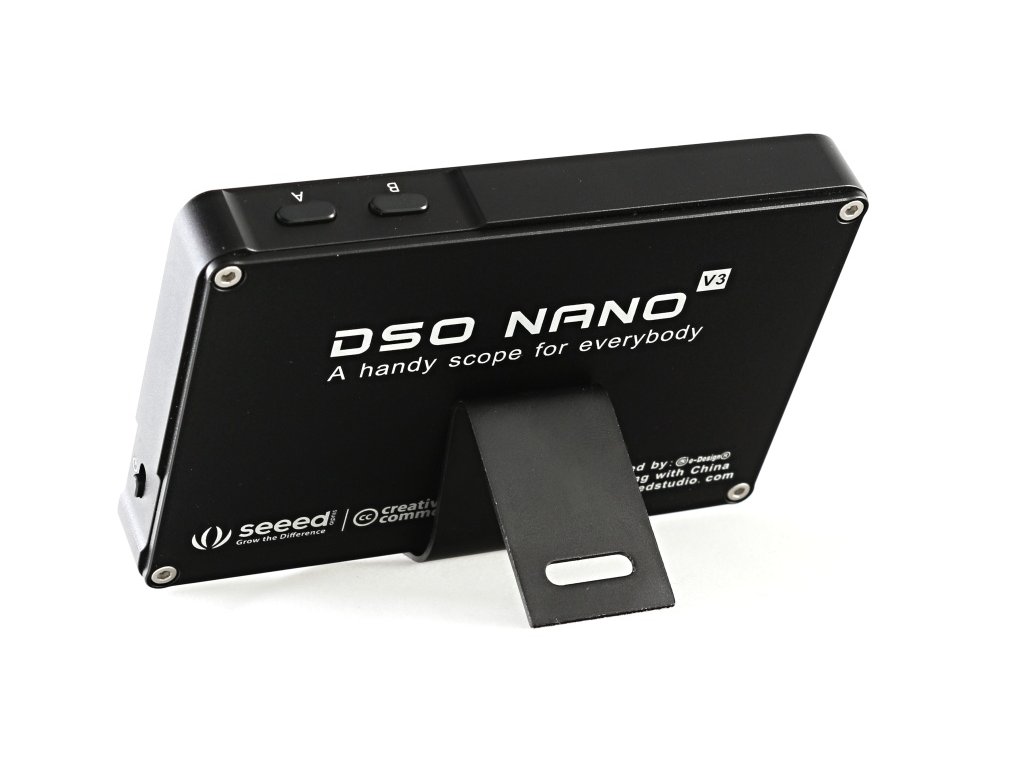

  • Hliníkový stojan
  • Imbus pro odejmutí krytu
  • 2 x Měřící sonda

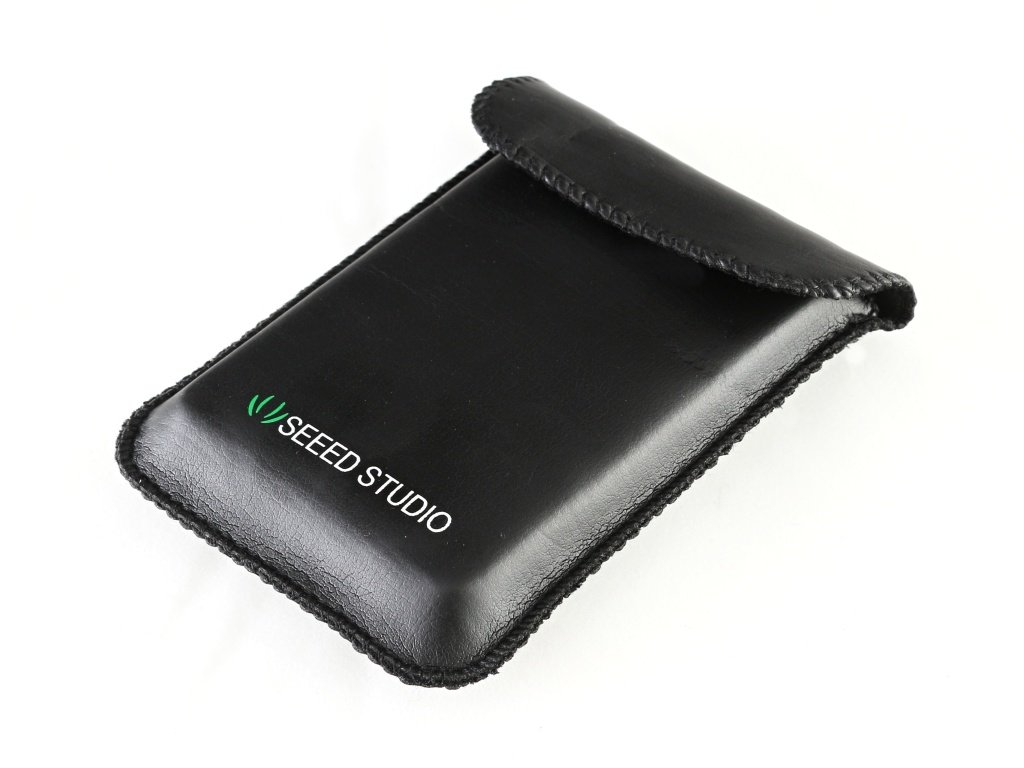

  • Stylový obal s uzavíráním na suchý zip
  • Kabel USB Mini součástí balení

DSO Nano V3 odkazy

Podobné produkty


  • Voštinová deska pro řezání a gravírování + hliníková podložka 32x32 cm Akce Novinka Kód: EF461
    Voštinová deska pro řezání a gravírování + hliníková podložka 32x32 cm
    Skladem (>10 ks)

    Voštinová deska pro řezání a gravírování s hliníkovou podložkou dokonale ochrání váš pracovní stůl, ať už s laserem děláte cokoliv. Díky voštinové struktuře desky se navíc řezaný materiál nebude zespodu opalovat a černat. Rozměr voštinové desky a podložky je 32 x 32 cm.

    1 945 Kč (–30 %)
    1 361 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • EggBot Deluxe Kit Kód: SP654
    EggBot Deluxe Kit
    Skladem (>10 ks)

    Baví vás dělat věci úplně jinak, než ostatní? A co třeba malování velikonočních vajíček robotem EggBot? Bylo by to pak hezčí a rychleji? S EggBotem určitě! Tohle kreslící CNC prostě musíte vyzkoušet!


    7 236 Kč

    Značka: SparkFun Záruka: 2 roky
  • Voštinová deska pro řezání a gravírování + hliníková podložka 40x40 cm Novinka Kód: EF516
    Voštinová deska pro řezání a gravírování + hliníková podložka 40x40 cm
    Skladem (>10 ks)

    Voštinová deska s hliníkovou podložkou vhodná pro pro řezání a gravírování s laserem TOOCAA bezpečně ochrání váš pracovní stůl. Díky voštinové struktuře desky se navíc řezaný materiál nebude opalovat a černat od kouře. Rozměr voštinové desky a podložky je 40 x 40 cm.


    1 561 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • Air Assist Kit pro TOOCA L1 Laser (10W) Novinka Kód: EF473
    Air Assist Kit pro TOOCA L1 Laser (10W)
    Skladem (>10 ks)

    Chcete vaše laserové výrobky posunout na novou úroveň? Představujeme vám sadu Air Assist Kit pro TOOCA L1 Laser, která poskytuje dokonalé příslušenství pro čisté a ostré řezy a precizní gravírování.


    3 590 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • TOOCA L1 Laser (10W) univerzální laserová řezačka a gravírka Novinka Kód: EF458
    TOOCA L1 Laser (10W) univerzální laserová řezačka a gravírka
    Skladem (7 ks)

    TOOCA L1 Laser je výkonná (10 W) univerzální laserová řezačka a gravírka s řadou převratných technologií a funkcí. TOOCA Laser L1 zvládne nejrůznější materiály a poradí si i s kovem! Velká pracovní plocha, vysoká přesnost, snadné zaostření laseru a nekompromisní řešení bezpečnosti laseru. TOOCA L1 je ideální laser pro podporu výuky a vašeho tvoření. Český návod pro TOOCA L1 ZDE. Další info dole v odkazech a v záložce SOUBORY.


    14 444 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • EggBot diamantový rytec (pájecí kit) Kód: SP901
    EggBot diamantový rytec (pájecí kit)
    Skladem (1 ks)

    Proměňte svůj EggBot na CNC nástroj pro rytí diamantem do tvrdých materiálů jako jsou sklo, kámen nebo keramika.


    904 Kč

    Značka: SparkFun Záruka: 2 roky
  •
  • TOOCA L1 Laser (5W) univerzální laserová řezačka a gravírka projekt Akce Novinka Tip Kód: EF450
    TOOCA L1 Laser (5W) univerzální laserová řezačka a gravírka
    Skladem (4 ks)

    TOOCA L1 Laser je univerzální laserová řezačka a gravírka s řadou převratných technologií a funkcí. TOOCA Laser zvládne nejrůznější materiály a poradí si i s kovem! Velká pracovní plocha, vysoká přesnost, snadné zaostření laseru a nekompromisní řešení bezpečnosti laseru. Ideální laser pro podporu výuky a vašeho tvoření. Zabudovaný uhlíkový filtr a jednoduchý air assist pro zamezení černání materiálu. Český návod pro TOOCA L1 ZDE. Další info dole v odkazech a v záložce SOUBORY.

    11 132 Kč (–30 %)
    7 792 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • TOOCAA čistička vzduchu od kouřových zplodin Novinka Kód: EF517
    TOOCAA čistička vzduchu od kouřových zplodin
    Skladem (2 ks)

    Třístupňová čistička vzduchu od kouřových zplodin pro laserové gravírování efektivně odstraňuje kouř, škodlivé částice a toxické výpary díky kombinaci předfiltru, HEPA filtru a filtru s aktivním uhlím. Zajišťuje čisté a bezpečné pracovní prostředí s minimální hlučností a snadnou údržbou.


    14 995 Kč

    Značka: ElecFreaks Záruka: 2 roky
Hmotnost 0.184 kg
Baterie LiPol / baterie je obsažená v zařízení (UN3481 - PI967)
Displej 2,8'' barevný TFT LCD
Rozlišení displeje 320 x 240 (65 tisíc barev)
Šířka pásma 0 ÷ 200 kHz
Maximální vzorkovací frekvence 1 Ms/s 12 bitů
Hloubka paměti 4096 vzorků
Vertikální citlivost 10mv/Div ÷ 10V/Div (x1 sonda) / 0,5V/Div ÷ 10V/Div (sonda x10)
Horizontální citlivost 1uS/Div ÷ 2S/Div (krok 1-2-5)
Vstupní odpor >500 kΩ
Maximálná vstupní napětí 80 Vpp (sonda x1) / 800Vpp (sonda x10)
Režim vazby DC
Režim vzorkování Automatické, normální, jednotlivé, žádné
Automatické měření Frekvence, perioda, Duty, Vpp, Vram, Vavg, stejnosměrné napětí; vertikální kurzor; horizontální kurzor; spouštění na náběžnou/sestupnou hranu, spouštěcí kurzor; kurzor spouštěcí citlivosti; Hold/Run
Vestavěný testovací signál 10 Hz ÷ 1 MHz (krok 1-2-5)
Paměť pro ukádání dat 2 MB
Připojení k PC Připojení pomocí rozhraní Mini USB
Způsob dobíjení Nabíjení prostřednictvím rozhraní Mini USB
Rozměry balení (?) 149 x 101 x 33 mm
Rozměry DSO Nano V3 (?) 91 x 61 x 12,5 mm
Váha DSO Nano V3 s baterií 95 g

Seznámení s osciloskopem DSO Nano V3 - anglicky
