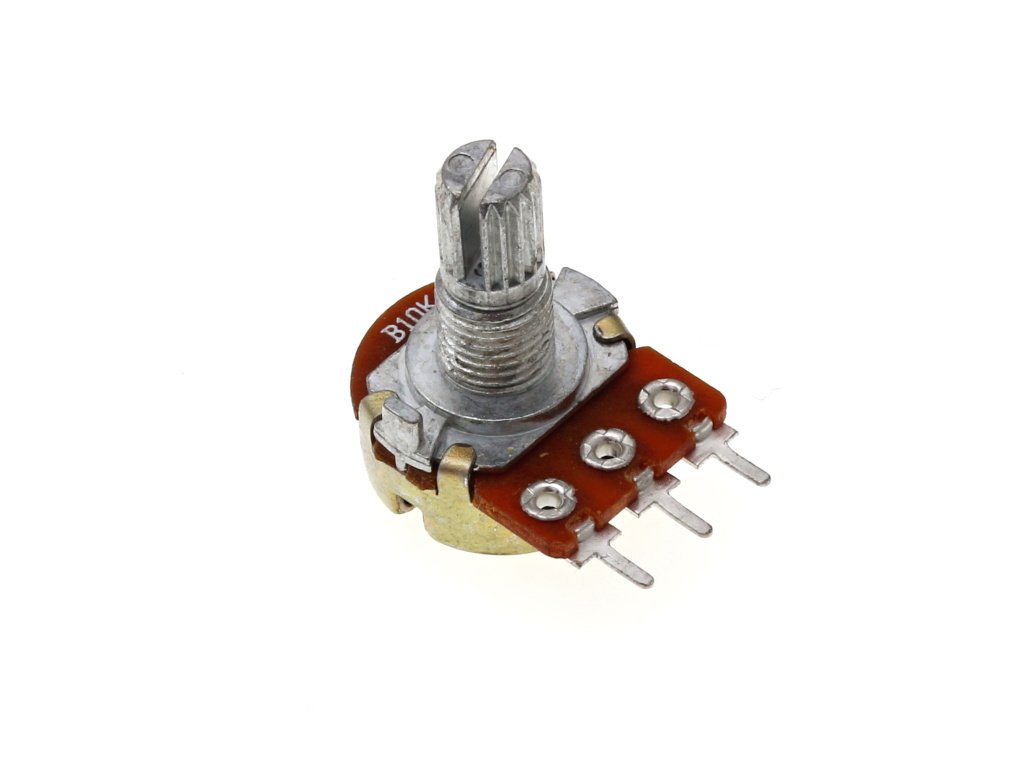

Potenciometr 10kΩ 0,5W lineární



Potenciometr je proměnlivý rezistor, který využijete pro různá nastavování v projektu, například pro

Dostupnost Skladem (>10 ks)
Můžeme doručit do
16.10.2024
8 Kč
7 Kč bez DPH

Kód produktu HW240
Značka HWKITCHEN
Webová stránka značky hwkitchen.cz
Kategorie Rezistory
Záruka 2 roky


Takové to kroutítko...

Potenciometr nebo slangově poťák je rezistor s proměnlivým odporem, kterým můžeme nastavit například napětí v Arduino projektuPotenciometr využijeme například pro nastavení zesílení, úrovně referenční teploty, jasu LED osvětlení, otáček ventilátoru atd. Oproti trimru je potenciometr vybaven hmatníkem pro snadné otáčení a hodí se pro zabudování například na přední panel. Podobně lze realizovat také jednoduchý snímač úhlu natočení. Potenciometr slouží v podstatě pro převod úhlu otočení na hodnotu odporu.

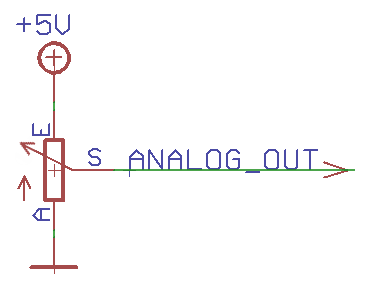

Typické zapojení Potenciometru je jako napěťový dělič a krajní svorky jsou připojeny na + a - napájecího zdroje. Z prostřední svorky můžeme odebírat výstupní napětí. Toto napětí můžeme připojit na analogový vstup Arduino desky.

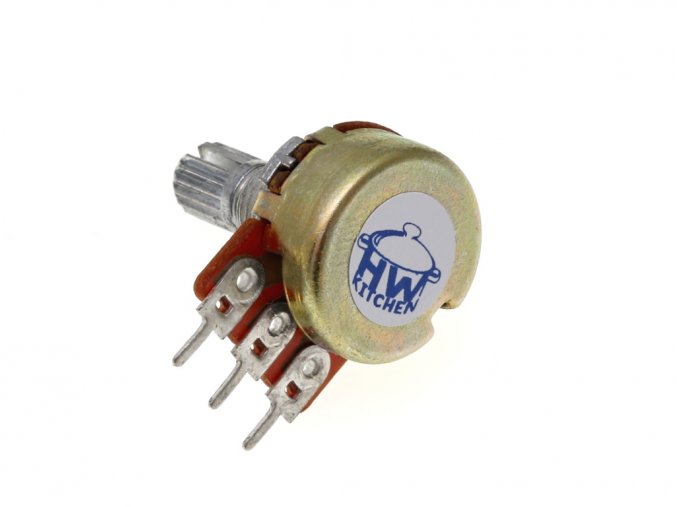

 Potenciometr 10kΩ 0,5W lineární

Je jasné, že s použitím potenciometru nemůžeme realizovat přímo napájecí zdroj, protože přes součástku není možné přenést velký výkon. Dovolený ztrátový výkon potenciometru je pouze 500 mW a tak maximální teoretické napětí, na které ho můžeme připojit, je cca 70 V. V praxi by to mělo být mnohem méně, protože je nutné uvažovat také proud, který přes potenciometr prochází do dalšího obvodu a s teplotou roste poruchovost celého zařízení. Pokud je napětí 5 nebo 12 V, tak je to bez problému.

Tento potenciometr je vhodný pro montáž THT a tak dobře pasuje do kontaktního pole.

Odkazy pro potenciometr

Podobné produkty


  • Trimr 10kΩ 0,15W Kód: HW231
    Trimr 10kΩ 0,15W
    Skladem (>10 ks)

    Trimr je proměnlivý rezistor. Využijete ho hlavně při nastavování různých napětí například pro nastavení kontrastu LCD displeje.

    9 Kč (–22 %)
    7 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • KY-040 rotační enkodér s tlačítkem Kód: HW408
    KY-040 rotační enkodér s tlačítkem
    Skladem (>10 ks)

    Rotační enkodér s tlačítkem se bezvadně hodí jako ovládací prvek na přední panel Arduino zařízení s displejem. Má 20 pulzů na otáčku a tlačítko pro potvrzení volby.


    27 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Octopus modul potenciometr Kód: EF116
    Octopus modul potenciometr
    Skladem (>10 ks)

    Octopus modul potenciometr využijete na jednoduché ovládání například jasu LEDky, rychlosti otáčení motorku nebo hlasitosti reproduktoru. Modul obsahuje potenciometr 10 kΩ, který je přímo připojen na piny konektoru. Součástí balení je i kablík pro snadné připojení.


    67 Kč

    Značka: ElecFreaks Záruka: 2 roky
  •
  • PlanetX potenciometr Novinka Kód: EF460
    PlanetX potenciometr
    Skladem (>10 ks)

    PlanetX potenciometr využijete pro pohodlné nastavení jasu LEDky, hlasitosti zvuků nebo rychlosti otáčení motorku. Modul PlanetX obsahuje potenciometr s rozsahem 300°, který je přímo připojen na piny konektoru. Součástí balení je i kablík pro snadné připojení k modulu NEZHA.


    164 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • PlanetX snímač gest Novinka Kód: EF507
    PlanetX snímač gest
    Skladem (9 ks)

    Představte si, že váš microbit projekt nebo robot reaguje na vaše gesta! PlanetX snímač gest dokáže rozeznat 9 pohybů rukou a s tím už se dá vytvořit pořádné ovládání!


    554 Kč

    Značka: ElecFreaks Záruka: 2 roky
  • Rezistor 100kΩ 0,5W Kód: HW241
    Rezistor 100kΩ 0,5W
    Skladem (>10 ks)

    Rezistor patří mezi základní elektronickou součástku s využitím při každém bastlení. Hodnota 100 kΩ se hodí hlavně jako tak zvaný Pull-Up rezistor, hlavně pokud chcete zachovat nízkou spotřebu elektronického obvodu.


    1 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  •
  • Rezistor 100Ω 0,5W Kód: HW234
    Rezistor 100Ω 0,5W
    Skladem (>10 ks)

    Rezistor patří mezi základní elektronickou součástku s využitím při každém bastlení. Hodnota 100 Ω se hodí hlavně jako předřadný rezistor pro LED, relé nebo nějakou zátěž.


    1 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Rezistor 10kΩ 0,5W Kód: HW236
    Rezistor 10kΩ 0,5W
    Skladem (>10 ks)

    Rezistor patří mezi základní elektronickou součástku s využitím při každém bastlení. Hodnota 10 kΩ se hodí hlavně jako tak zvaný Pull-Up rezistor


    1 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Rezistor 330Ω 0,5W Kód: HW235
    Rezistor 330Ω 0,5W
    Skladem (>10 ks)

    Rezistor patří mezi základní elektronickou součástku s využitím při každém bastlení. Hodnota 330 Ω se hodí hlavně jako předřadný rezistor pro LED, relé nebo nějakou zátěž.


    1 Kč

    Značka: HWKITCHEN Záruka: 2 roky
Hmotnost 0.005 kg
Výkon 500 mW
Materiál dráhy uhlík
Montáž THT
Tolerance ±20 %
Průběh lineární (B)
Pracovní teplota -25 ÷ 70 °C
Průměr těla potenciometru Ø17,3 mm
Délka hřídele 15 mm
Průměr hřádele Ø6 mm
Mnontážní otvor Ø7,2 mm
Rozteč vývodů 5 mm
RoHS ANO
