Efekt lupa
FPGA Kit s Cyclone II EP2C5 + USB Blaster
  • 1 z 10

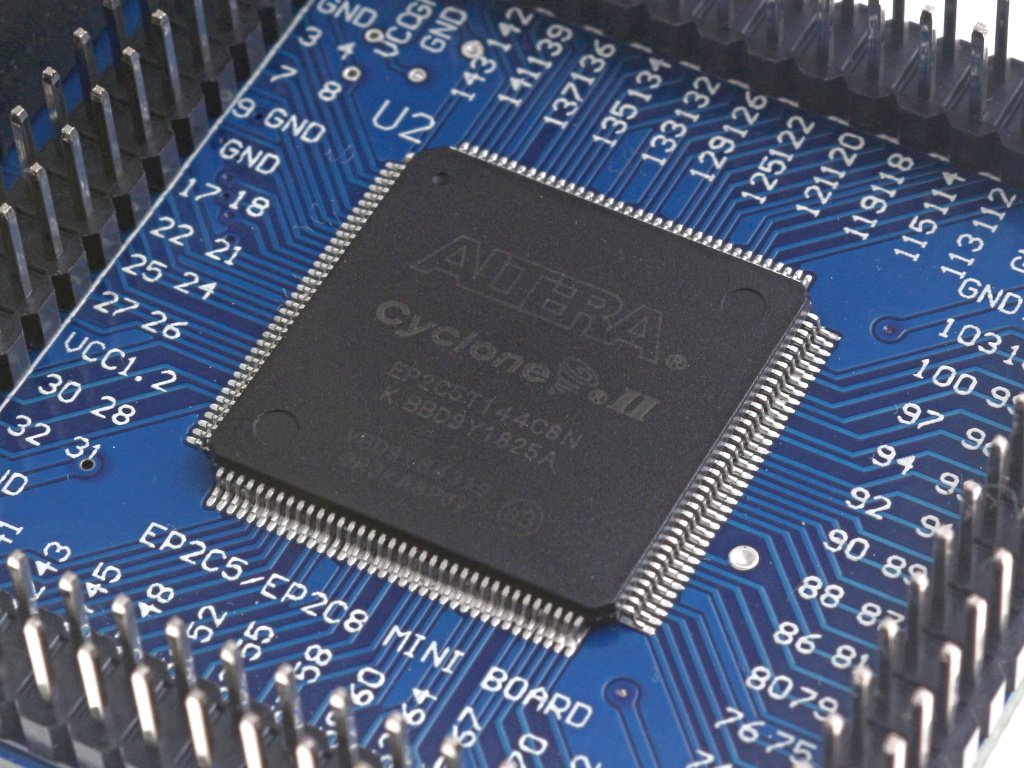

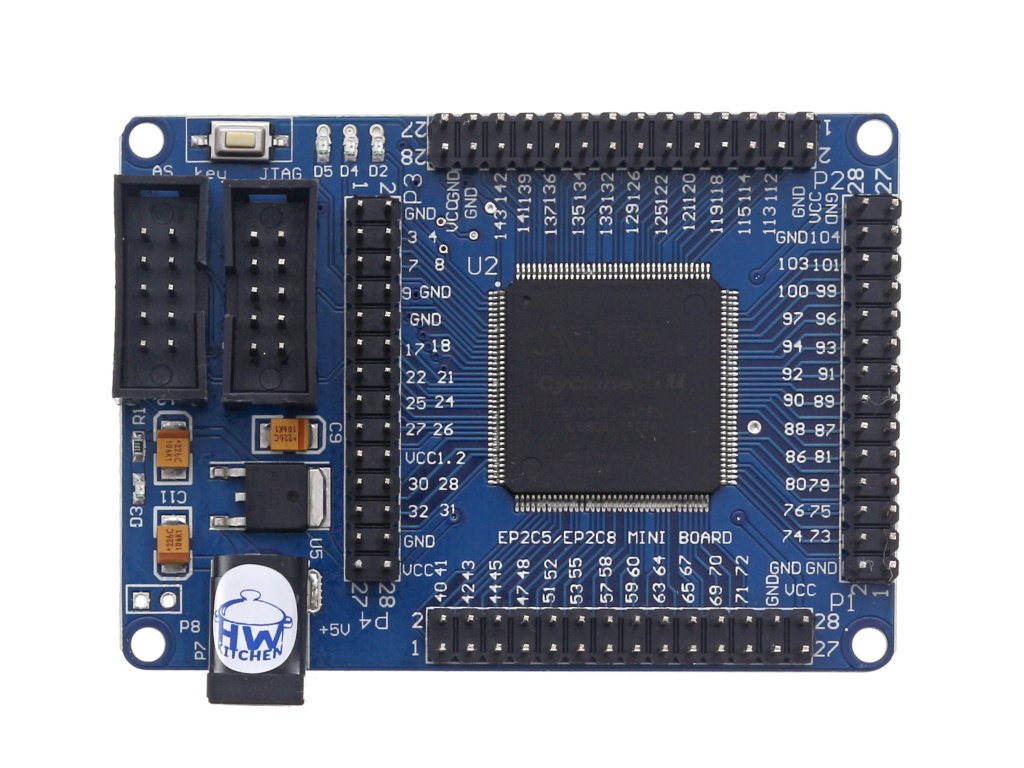

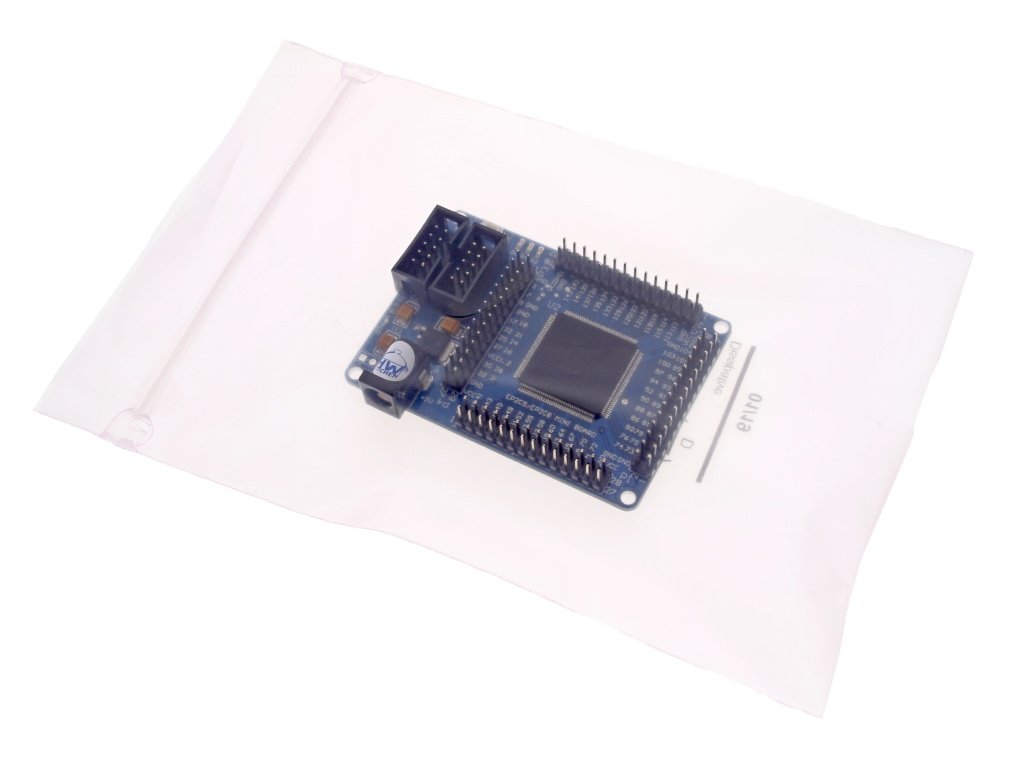

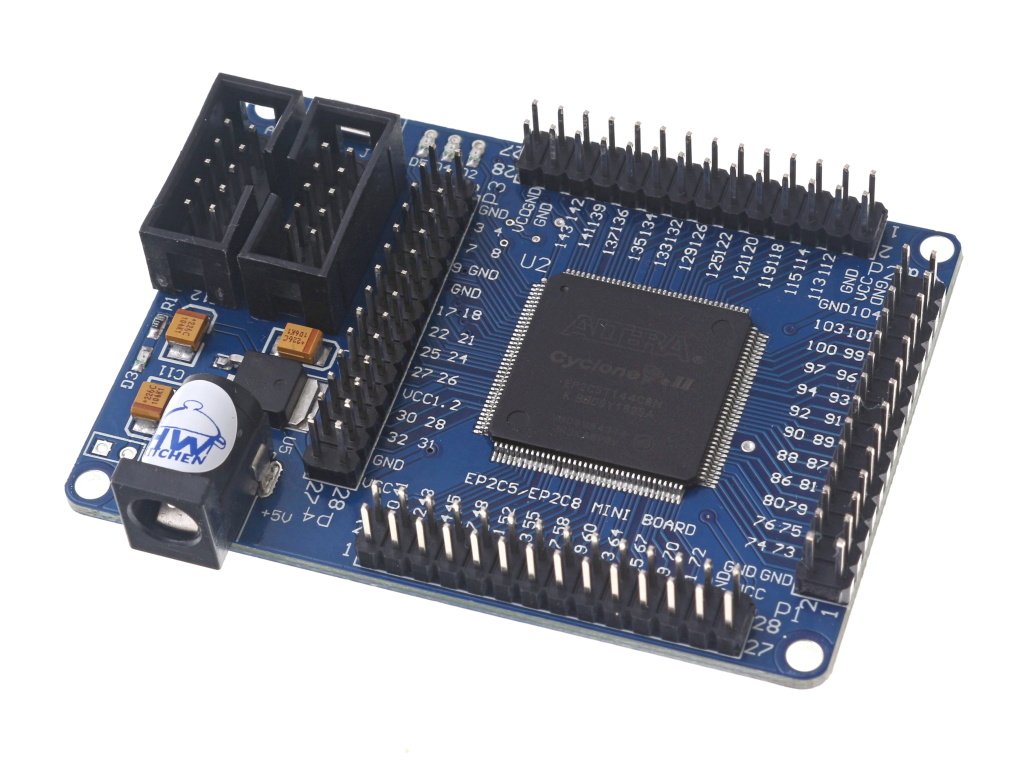

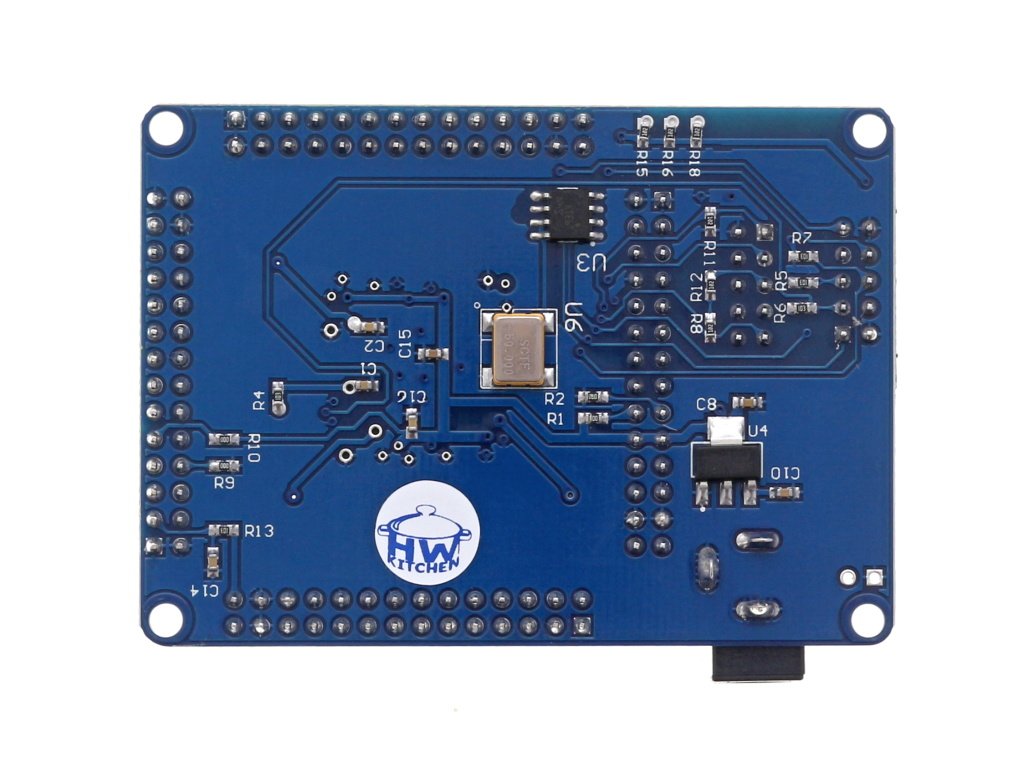

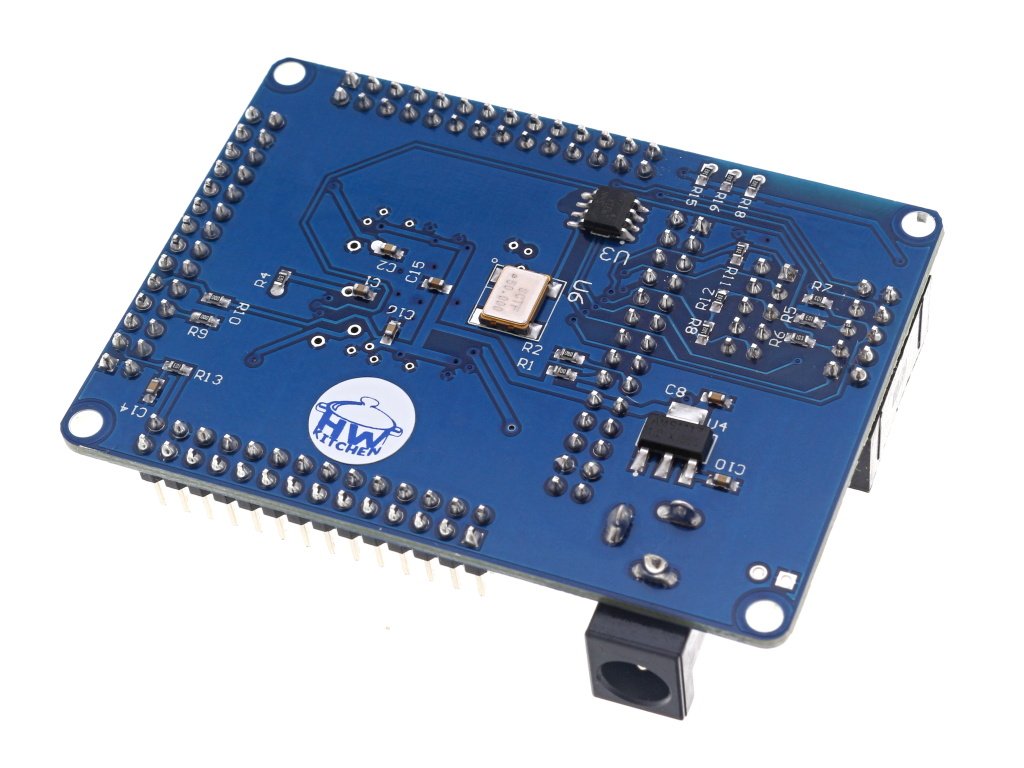

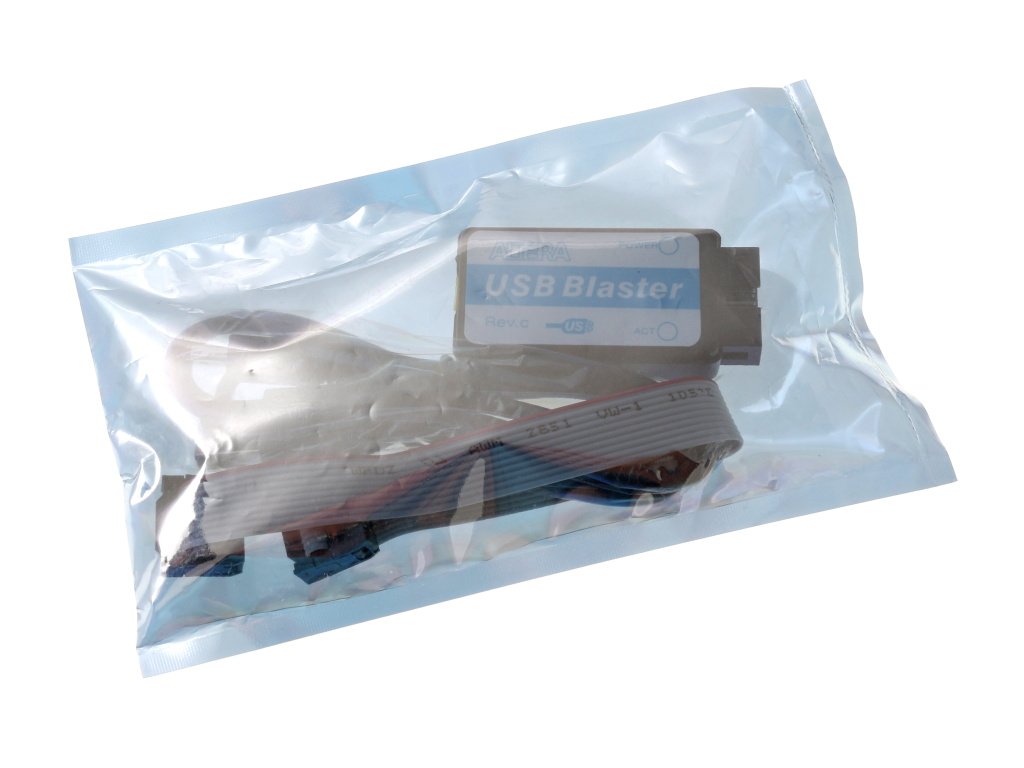

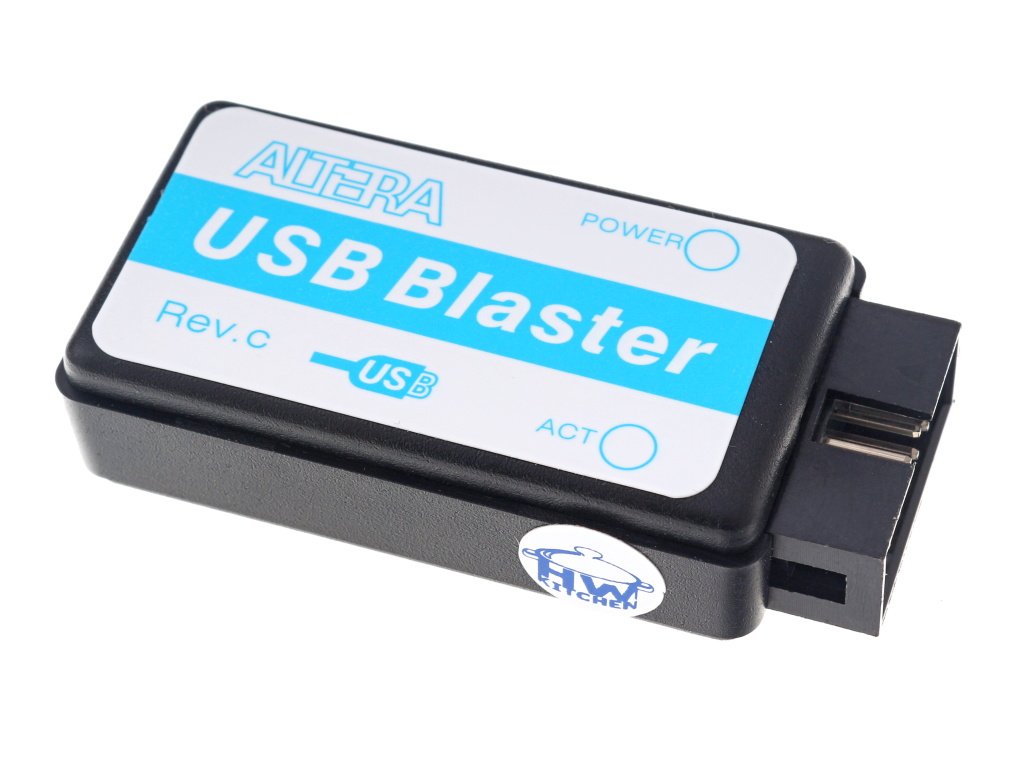

FPGA Kit s Cyclone II EP2C5 - detail FPGA Kit s Cyclone II EP2C5 FPGA Kit s Cyclone II EP2C5 - shora FPGA Kit s Cyclone II EP2C5 - zespodu FPGA Kit s Cyclone II EP2C5 - zespodu 1 USB Blaster USB Blaster - detail FPGA Kit s Cyclone II EP2C5 - ESD balení USB Blaster - ESD balení



FPGA Kit s Cyclone II EP2C5 + USB Blaster

Neohodnoceno


Kompaktní a cenově dostupný vývojový kit pro první kroky s FPGA. Je založen na obvodu EP2C5 z rodiny Cyclone II a dobře se hodí také pro práci podle knihy Data, čipy, procesory. Na desce najdete 3 LED, konfigurační paměť, oscilátor, napájecí obvody a rozhraní JTAG a AS. Téměř všechny piny FPGA jsou navíc vyvedeny na konektory pro připojení vlastní elektroniky.

Dostupnost Skladem (1 ks)
Můžeme doručit do
22.9.2026
859 Kč
710 Kč bez DPH


Parametry

Kód produktu HW425
Značka HWKITCHEN
Webová stránka značky hwkitchen.cz
Kategorie Vývojové platformy
Záruka 2 roky


Popis

Pokud se poohlížíte po cenově dostupném a jednoduchém kitu pro začátky s FPGA, je FPGA Kit s Cyclone II EP2C5 zajímavou volbou zejména ve spojení s knihou Martina Malého Data, čipy, procesory. Právě na podobném kitu si můžete prakticky vyzkoušet základy návrhu digitálních obvodů a postupovat podle příkladů z knihy.

Důležité k programovacímu softwaru:

Cyclone II je dnes již starší řada FPGA. Pro její programování je potřeba použít Quartus II Web Edition 13.0 SP1, což je poslední verze Quartusu podporující tuto řadu obvodů. Výrobce tuto archivní verzi stále nabízí ke stažení včetně podpory Cyclone II.

Na novějších operačních systémech, zejména Windows 11, je potřeba počítat s tím, že jde o starší software a instalace ovladače USB Blasteru může vyžadovat ruční nastavení. Bezproblémovou funkčnost na každé konfiguraci Windows 11 proto nelze garantovat. Pod Linuxem lze pro nahrávání programu alternativně použít také openFPGALoader.

Pokud hledáte moderní FPGA platformu s aktuálním vývojovým prostředím, doporučujeme zvolit novější kit. Pokud se ale chcete cenově dostupnou cestou naučit základy FPGA a postupovat podle knihy Data, čipy, procesory, má tento kit stále své opodstatnění.

malý, ale výkonný FPGA Kit

Zdá se vám, že takový cvrček nedokáže nic velkého? Nenechte se zmást! I přes malé rozměry a nízkou cenu nabízí FPGA Kit s Cyclone II EP2C5 dostatek prostředků pro výuku, experimentování i pokročilejší projekty.

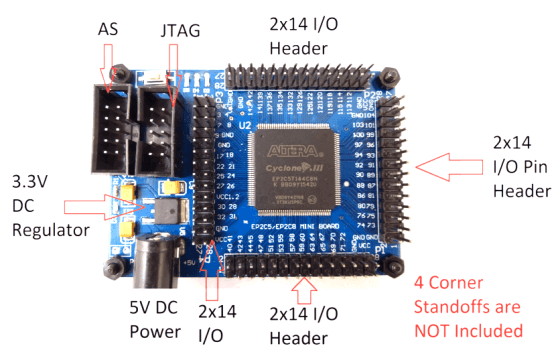

FPGA Kit s Cyclone II EP2C5 + USB Blaster výbava

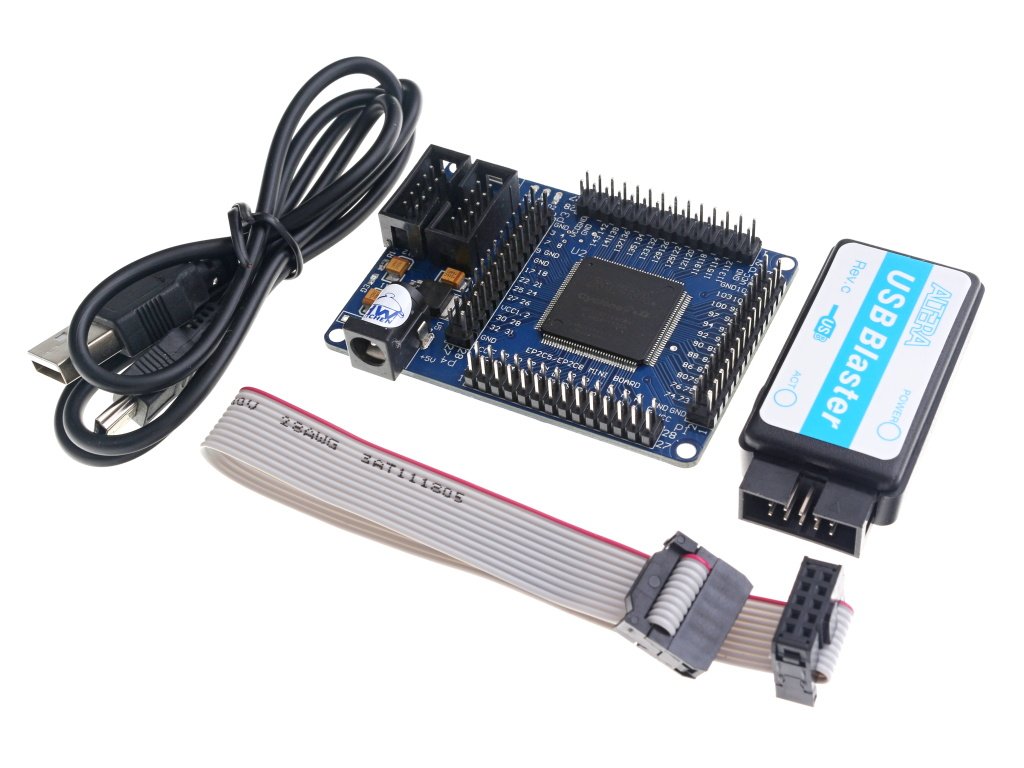

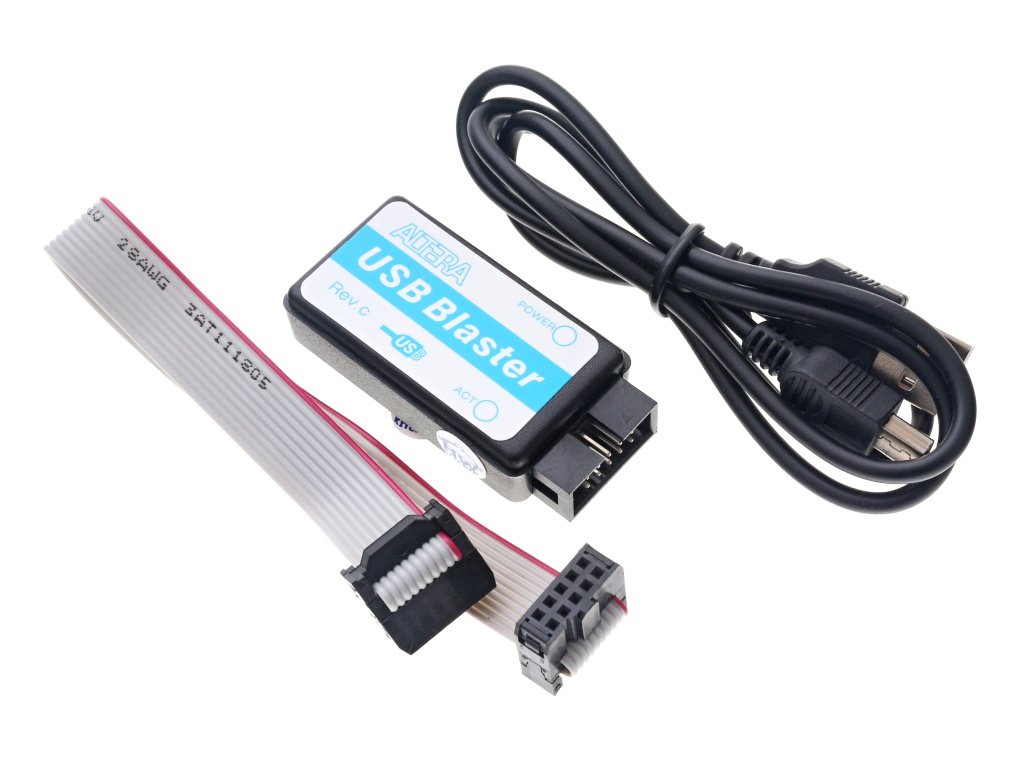

Jednoduché programování s USB Blasterem

Vývojový kit FPGA s obvodem z rodiny Cyclone II můžete programovat pomocí přiloženého USB Blasteru. Čip FPGA typu Cyclone II EP2C5T144C8 má 89 I/O pinů a 4608 logických elementů. USB Blaster komunikuje s FPGA prostřednictvím rozhraní JTAG.

U moderních operačních systémů, zejména Windows 11, může být pro USB Blaster potřeba ruční instalace nebo další nastavení ovladače.

vstupní brána do programování FPGA

Pokud vás láká návrh a programování FPGA a chcete si prakticky vyzkoušet například práci s LED, tlačítky, logickými obvody nebo řízením dalších periferií, je tento kit cenově dostupným způsobem, jak začít. Pro základní experimenty a výuku principů FPGA je naprosto dostačující.

Nemáte doposud žádnou zkušenost s programováním FPGA? Video vám ukáže několik prvních kroků.

Pro napájení kitu je vhodný napájecí adaptér 5V / 2A.

FPGA EP2C5 – odkazy

Podobné produkty


  • Cyclone IV EP4CE6 FPGA Kit + USB Blaster + IR ovladač Kód: HW424
    FPGA Kit s Cyclone IV EP4CE6 + USB Blaster + IR ovladač
    Skladem (>10 ks)

    Bohatě vybavený vývojový kit s FPGA Cyclone IV EP4CE6 pro výuku i pokročilejší experimentování. Kromě samotného FPGA obsahuje konfigurační paměť, SDRAM, EEPROM, oscilátor, JTAG a AS rozhraní a vlastní napájecí obvody. Na desce najdete také řadu praktických periferií, například LED, tlačítka, bzučák, teplotní senzor, IR přijímač a připojení LCD displeje. Výbava tak umožňuje přejít od prvních pokusů až k podstatně komplexnějším FPGA projektům.


    2 986 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Tinylab Arduino Kit v akci Akce Tip Kód: SX001
    Tinylab výukový kit kompatibilní s Arduino
    Skladem (5 ks)

    Chcete rychle zvládnout Arduino, ale nechcete pájet nebo ztrácet čas propojováním součástek? Pak vás bude zajímat Arduino kit Tinylab! Tinylab se dá programovat i graficky v mBlock 5!

    2 590 Kč (–10 %)
    od 2 331 Kč
    Detail
    Značka: Sixfab Záruka: 2 roky
  • Arduino Uno Rev3 kit Kód: AD53
    Arduino UNO Rev3 originál
    Skladem (>10 ks)

    Vývojová deska Arduino UNO je vlajkovou lodí Arduina. Jedná se o všestrannou desku, která má to podstatné, co potřebujete do začátku pro vaše projekty. UNO je deska vhodná pro začínající i zkušené bastlíře.


    703 Kč

    Značka: Arduino.cc Záruka: 2 roky
Hmotnost 0.08 kg
Napájení 5 V DC
FPGA ALTERA Cyclone II EP2C5T144C8
Frekvence oscilátoru 50 MHz
Přidat komentář
Nevyplňujte toto pole:
Bezpečnostní kontrola
AK Avatar autora Archaický kousek 4.9.2026 08:14
Zdravím, opravdu si nemyslím že tohle je vhodné zařízení pro začátek s FPGA, uživatel si musí nainstalovat software z dob kdy Windows 7 byl aktuální OS. Vyřešit problémy s funkčností na Windows 11, sehnat si fungující ovladače pro Blaster. A to ani nemluvím o tom že cyclone 2 je už dost archaický kus HW. Moderní MAX10 je ve všech ohledech lepší a pořád funguje na 3,3V, cenově je ten chip super levný. Zkuste zařadit do nabídky něco co není 15 let staré a určitě s tím budou lidé spokojenější.
Odpovědět
OH Avatar autora Archaický kousek 4.9.2026 14:52
Dobrý den, děkujeme za zpětnou vazbu. Máte pravdu v tom, že Cyclone II už je starší FPGA a jeho vývojové prostředí není na dnešních Windows tak komfortní jako u současných platforem. U tohoto kitu je ale jeho stáří do určité míry záměrné. Kit jsme do nabídky zařazovali především jako jednoduchou a cenově dostupnou platformu pro začátky s FPGA. Je na něj přímo navázaná kniha Martina Malého „Data, čipy, procesory“, ve které autor tento konkrétní typ kitu s Cyclone II EP2C5T doporučuje pro úplné začátečníky a používá jej v praktických příkladech. Pro Cyclone II je potřeba používat Quartus II 13.0 SP1. Je to poslední verze Quartusu, která tuto rodinu FPGA podporuje; od verze 13.1 už byla podpora Cyclone II odstraněna. Instalační soubory Quartus II 13.0 SP1 jsou stále dostupné přímo u výrobce. Na Windows 11 lze Quartus II 13.0 SP1 používat, je ale potřeba počítat s tím, že jde o archivní software a instalace USB Blasteru může vyžadovat ruční instalaci ovladače. Po připojení USB Blasteru lze ve Správci zařízení zkusit zvolit ruční aktualizaci ovladače a jako umístění zadat složku: ...\quartus\drivers\usb-blaster v instalaci Quartus II 13.0 SP1. U některých konfigurací Windows 11 může systém starší ovladač odmítnout kvůli současným bezpečnostním požadavkům. V takovém případě už záleží na konkrétní konfiguraci Windows a nemůžeme bohužel garantovat bezproblémovou instalaci. Pod Linuxem lze pro nahrávání do FPGA použít také alternativní openFPGALoader. Souhlasíme tedy, že pokud někdo hledá moderní FPGA platformu s aktuálním vývojovým prostředím, Cyclone II už není ideální volba. Pokud ale chce levně začít, projít si základy FPGA a pracovat podle knihy „Data, čipy, procesory“, má podle nás tento jednoduchý kit stále smysl. Děkujeme také za připomínku k popisu produktu. Informaci o starší verzi Quartusu a možných komplikacích na Windows 11 je určitě vhodné u produktu uvést výrazněji. S pozdravem Oldřich Horáček HWKITCHEN
