Gamepad JoyStick Shield pro Arduino

Arduino GAMEPAD do kapsy

Joystick Shield je rozšiřující modul, se kterým změníte své Arduino změnit v herní konzoli. Tento vstupní modul umožňuje vytvořit z Arduino desky herní ovladač, který slouží pro různé aplikace, Arduino projekty, pohyb v menu a také k plynulému ovládání vašeho robota pomocí joysticku - (v osách X a Y).

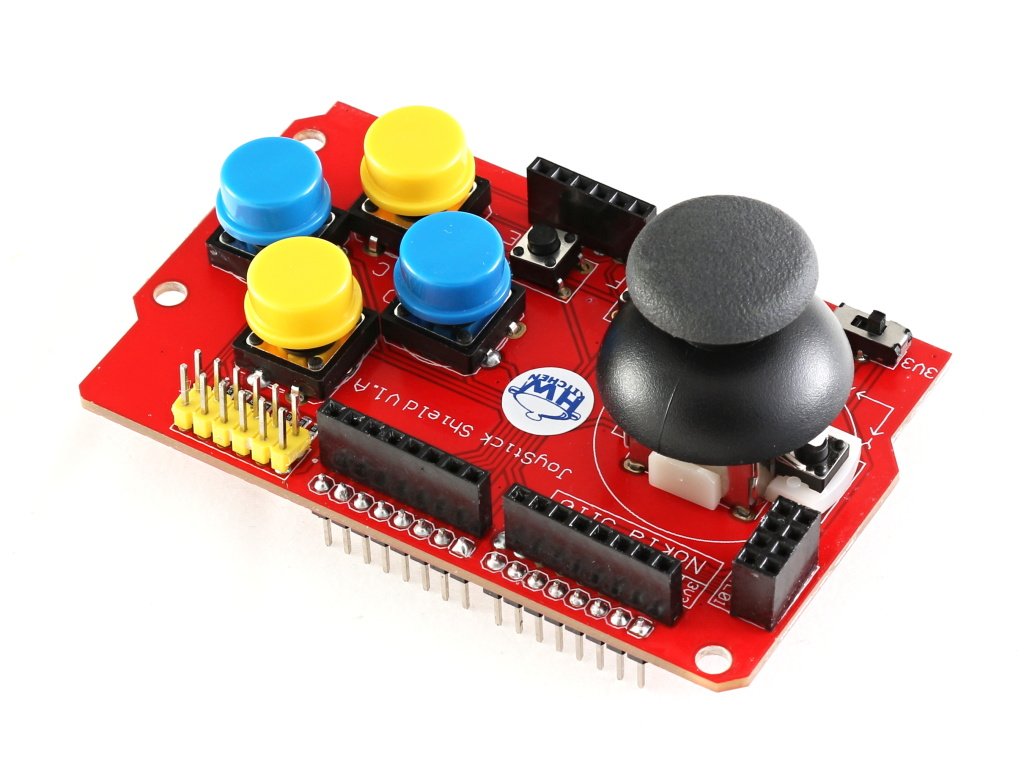

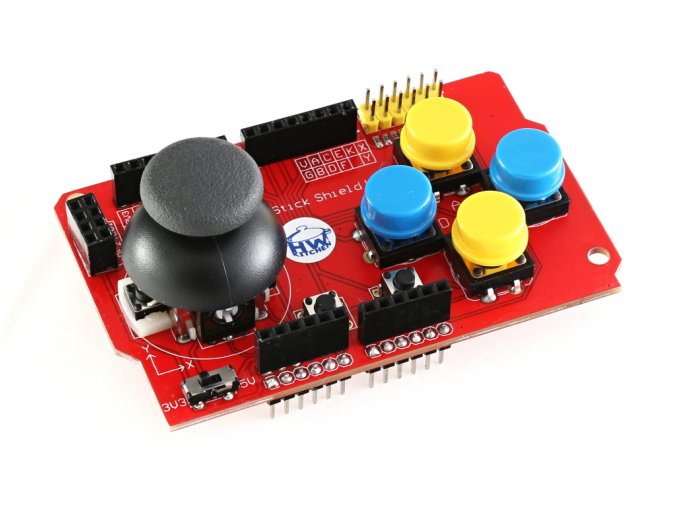

Tento Arduino Shield obsahuje mnoho vstupních prvků - tlačítka, analogový joystick, přepínač mezi napětím 3,3 a 5 V a několik konektorů pro připojení dalších zařízení. Na Shieldu se nacházejí 4 větší tlačítka, 2 menší tlačítka a poslední tlačítko se nachází v joysticku (aktivace při stisknutí joysticku). Součástí Arduino Shieldu jsou také konektory pro: displej Nokia 5110 a pro připojení bezdrátového modulu nRF24L01. Použití Shieldu je velmi jednoduché - stačí jen nasadit na Arduino UNO, MEGA 2560 nebo další Arduino desky.

Vlastnosti Gamepad Shieldu

• Kompatibilní s Arduino UNO i Mega – shield jednoduše nasadíte přímo na vývojovou desku
• Analogový joystick (X/Y + tlačítko) – plynulé ovládání směru a rychlosti robota nebo postavy ve hře
• Celkem 7 tlačítek – čtyři barevná směrová tlačítka, dvě funkční a jedno integrované v joysticku
• Konektor pro nRF24L01 – možnost vytvořit bezdrátový ovladač pro robota nebo další Arduino projekty
• Konektor pro displej Nokia 5110 – snadné doplnění o vlastní zobrazování stavu, menu nebo skóre
• Další rozšiřující konektory – pro Bluetooth modul, IR přijímač a další senzory/aktuátory
• Ideální pro výuku programování – žáci rychle pochopí práci s digitálními vstupy a analogovým čtením joysticku a mohou se soustředit na logiku řízení projektu
• Přepínač mezi napětím 3,3 a 5 V (využití u jiných desek než Arduino, například Wemos D1)

Postav si z Arduina kapesní gamepad 🎮

Gamepad Joystick Shield pro Arduino promění vaše Arduino UNO nebo MEGA v kompaktní herní ovladač. Na jedné desce získáte 2osý analogový joystick a 7 tlačítek, se kterými pohodlně ovládáte robota, menu, jednoduché hry i interaktivní projekty. Stačí shield nasadit na Arduino a můžete začít experimentovat – bez drátování na kontaktním poli.

Měj všechna ovládání pod palcem

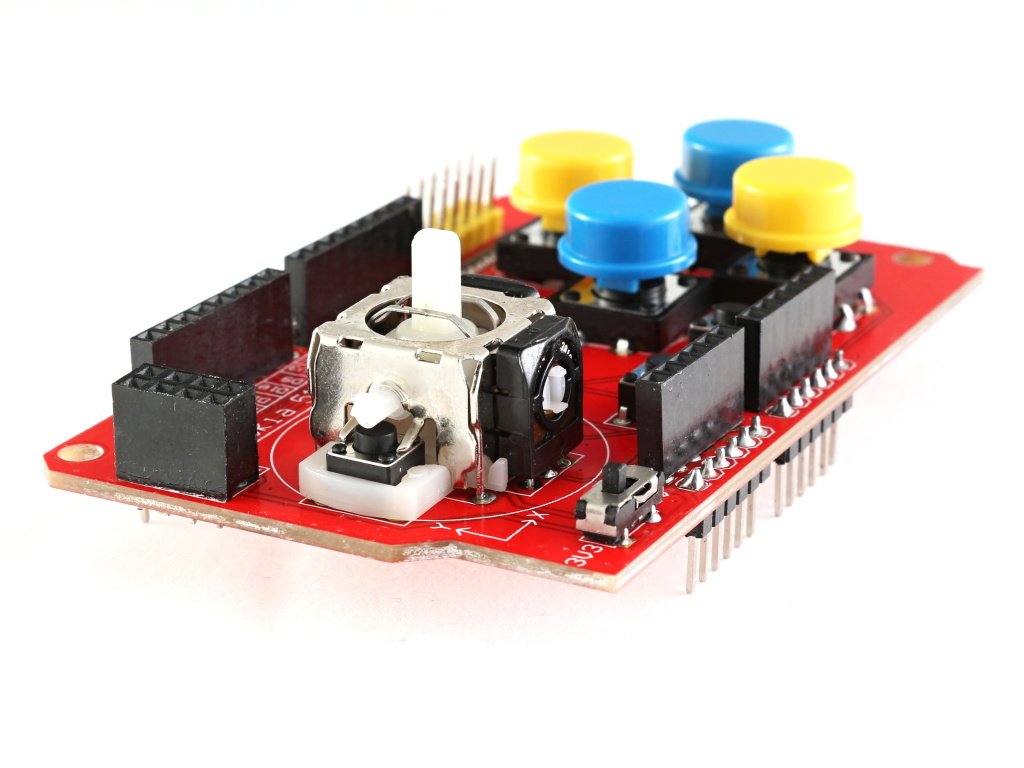

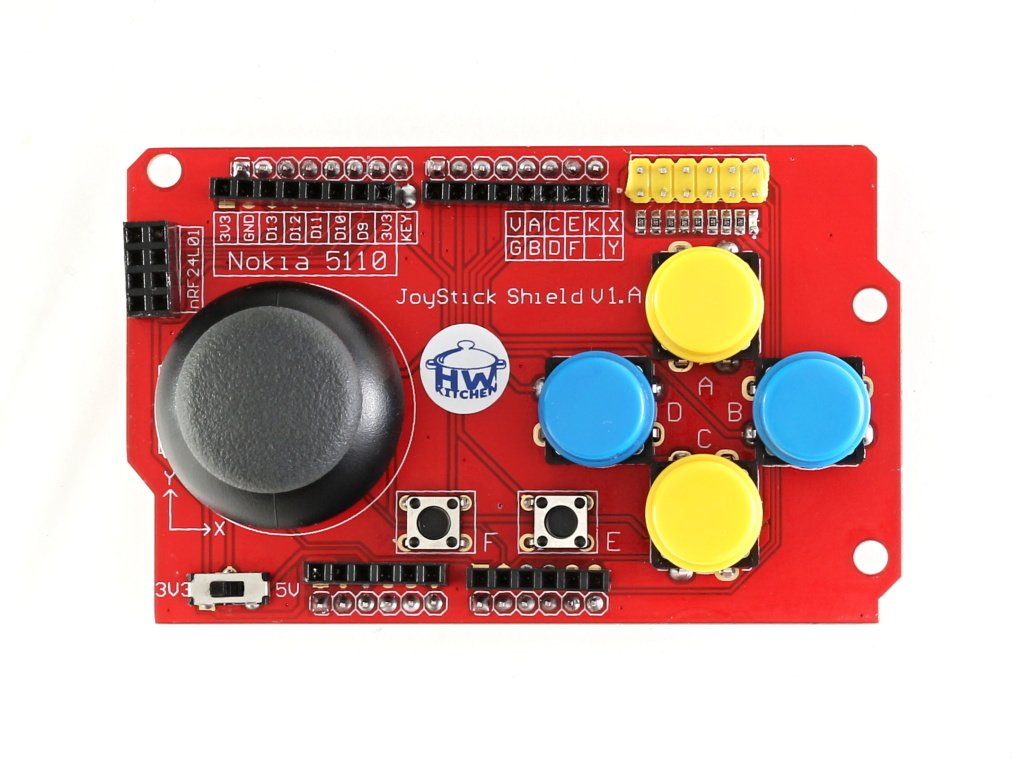

Na shieldu najdete čtyři velká barevná tlačítka, dvě menší funkční tlačítka a tlačítko přímo v joysticku (aktivuje se stiskem páčky). Joystick měří pohyb v osách X a Y jako analogový signál, takže můžete snadno řídit rychlost robota, citlivost pohybu nebo polohu v menu. Tlačítka jsou připojena na digitální piny Arduina (typicky D2–D7) a joystick na analogové vstupy (A0, A1), takže se k nim v programu jednoduše dostanete pomocí digitalRead() a analogRead().

Díky standardnímu rozložení pinů shield sedí přímo na Arduino UNO i MEGA 2560, bez potřeby jakýchkoli úprav.

Přidejte displej, bezdrát a další moduly

Na desce jsou připravené konektory pro rozšíření:

• Slot pro displej Nokia 5110 – vytvoříte si jednoduchou Arduino „konzoli“ se zobrazením skóre, menu nebo stavů robota.
• Konektor pro nRF24L01 – z Gamepadu snadno uděláte bezdrátový ovladač, který komunikuje s druhým Arduinem například v robotovi.
• Konektor pro Bluetooth – možnost ovládat projekt nebo robota přes mobil či tablet.
• Vyvedená I²C sběrnice – připojení dalších senzorů nebo modulů (např. čidla teploty, akcelerometr atd.).

Rozhraní pro nRF24L01 a displej Nokia 5110 využívají SPI piny Arduina, takže je vhodné je používat střídavě (ne současně v jednom zapojení).

Skvělý nástroj pro výuku programování

Gamepad Joystick Shield pro Arduino je velmi vhodný do školy i kroužků:

• žáci se na jednom příkladu naučí rozdíl mezi analogovým (joystick) a digitálním vstupem (tlačítka),
• rychle pochopí práci s podmínkami, smyčkami i mapováním hodnot (např. z rozsahu 0–1023 na rychlost motoru),
• mohou si navrhnout vlastní ovládací schéma robota, hry nebo měřicí úlohy.

Místo „suchých“ příkladů zůstává ve výuce konkrétní ovladač v ruce, který dává výsledku programu jasnou podobu.

Praktické tipy k použití

Na shieldu je přepínač napětí 3,3 / 5 V. Pro běžné Arduino UNO nebo MEGA ponecháte 5 V, při použití s deskami pracujícími na 3,3 V (např. některé Wi-Fi desky) přepnete na 3,3 V – ochráníte tak připojené moduly i samotné Arduino.

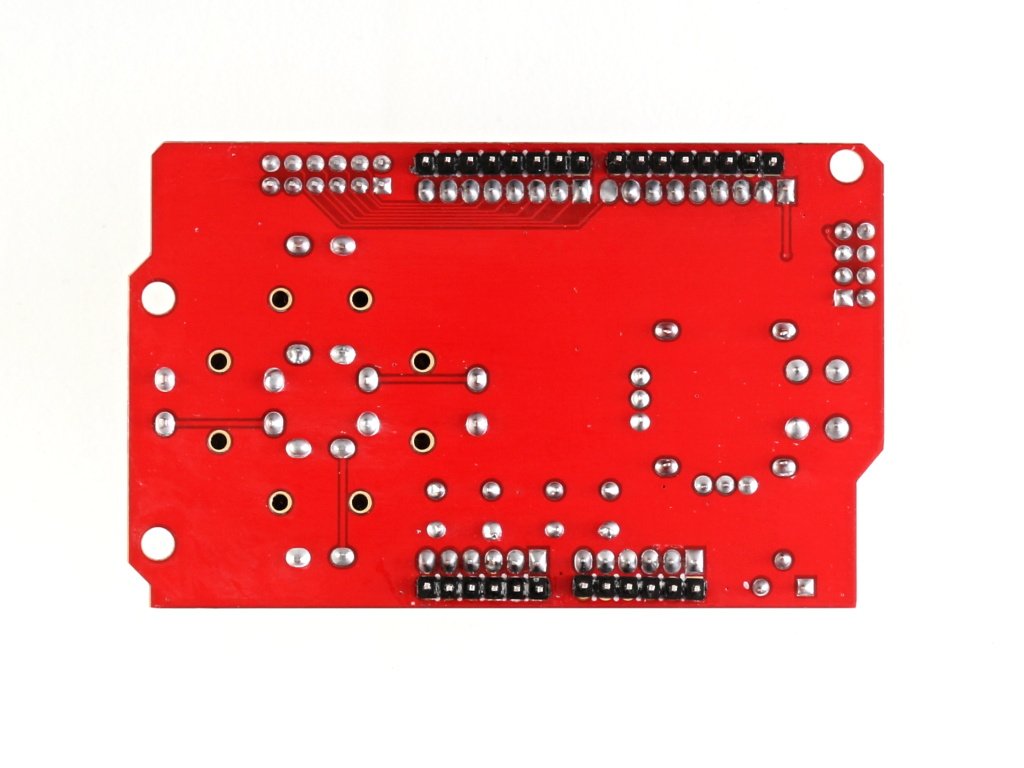

Po nasazení shieldu je dobré zkontrolovat, že piny na spodní straně nikde nedotýkají součástek na desce Arduina – předejdete tak zkratům. V kódu počítejte s tím, že piny D2–D7, D8 a A0, A1 jsou shiedem obsazené joystickem a tlačítky, a nechte je volné pro ovládání.

Díky jednoduchému zapojení, bohatým možnostem rozšíření a nízké ceně je Gamepad Joystick Shield pro Arduino ideálním základem pro herní, robotické i výukové projekty.
