Popis
Deska pro Internet věcí s micro:bit

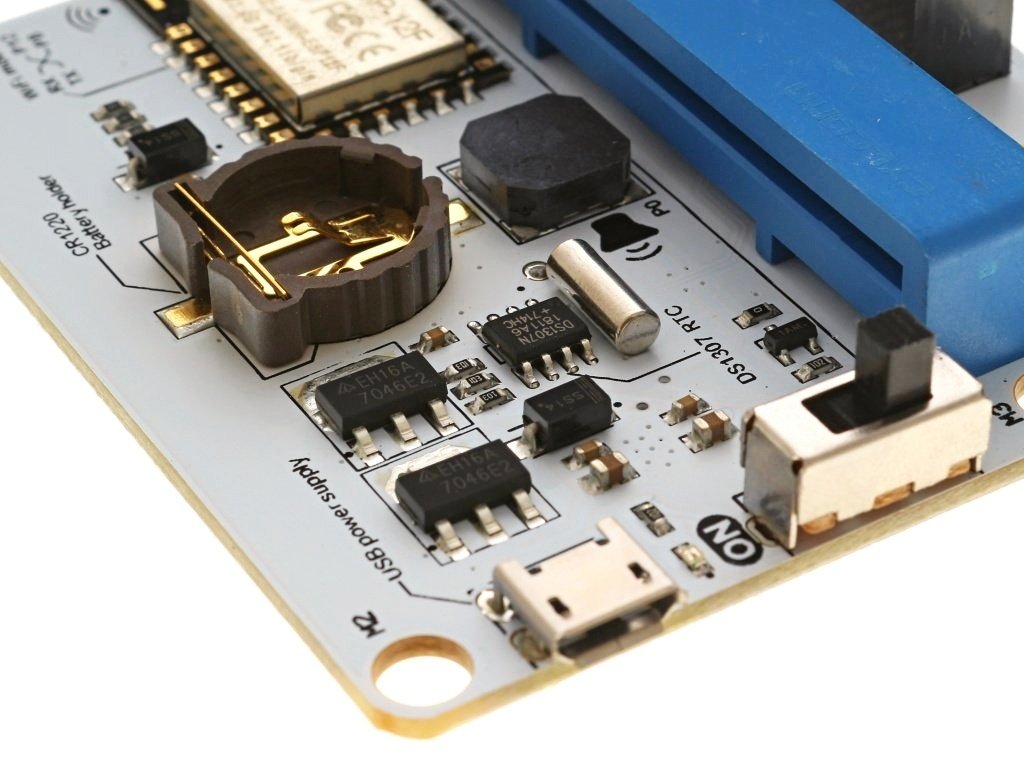

Rozšiřující deska IoT:bit je postavena na oblíbeném WiFi modulu ESP8266 a tvoří chytrý základ kitu pro Internet věcí IoT s microbit. S touto destičkou budete moct komunikovat přes WiFi s různými zařízeními a využijete také další užitečný hardware, který je obsažen na desce IoT:bit. Kromě GVS konektorů pro většinu portů, které využijete pro připojení různých periferií, je zde také buzzer pro generování zvuků, integrovaný reálný čas s konektorem pro záložní baterii, hlavní vypínač s LED indikací, micro USB konektor pro napájení nebo konektor pro I2C sběrnici.
Vlastnosti IoT:bit
- Integrovaný WiFi modul ESP12F
- Buzzer pro vydávání zvuků a melodií
- Integrovaný reálný čas RTC s možností zálohování
- GVS konektory pro většinu signálů desky micro:bit (pro snadné připojení rozšiřujících modulů)
- Popis důležitých prvků je přímo v potisku desky
- Samostatný konektor pro sběrnici I2C (pro připojení OLED displeje, snímače BME280 a dalších I2C zařízení)
- Kompatibilní s LEGO (4 montážní otvory se standardní roztečí)

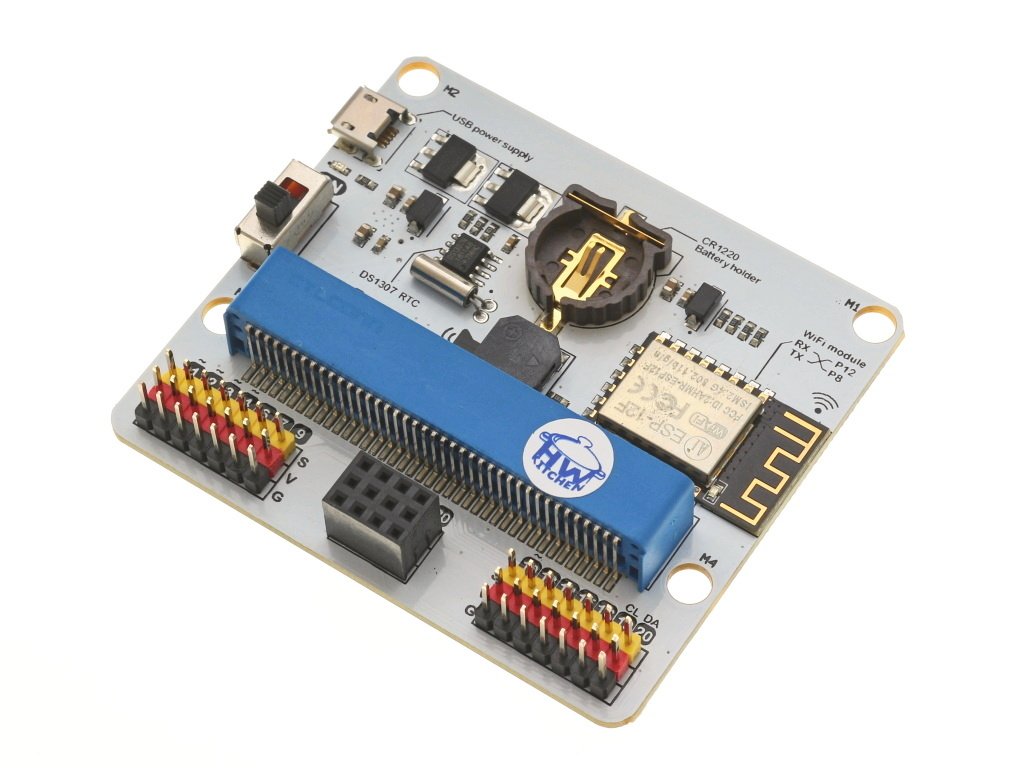

Konektory IoT:bit pro microbit
Rychlý start s IoT:bit
- Nejprve nainstalujte baterii CR1220 pro zálohování reálného času. Bez baterie dojde po odpojení hlavního napájení ke ztrátě údaje o reálném čase. Pro provoz IoTbit jinak není baterie potřeba.
- Do desky IoT:bit vložte desku microbit. Pozor na správnou orientaci. LED matrix nahoru.
- Pro napájení desky připojte do konektoru kabel s konektorem USB micro, například z nabíječky k vašemu mobilu.
- V prostředí Makecode založte nový projekt a přidejte rozšíření pro IoT:bit. V okně hledání zadejte iot...
- Vytvořte program a nahrejte ho do desky micro:bit. Pozor, pro nahrání programu připojte USB kabelem desku micro:bit samostatně bez desky IoT:bit k počítači.
- Podrobnosti k programování, jak používat Buzzer, RTC nebo WiFi naleznete v příručce pro použití IoT:bit.
Rozměry desky IoT:bit
Odkazy pro modul IoT:bit
- Internet věcí s micro:bit - PC Revue
- Posílání údajů z micro:bit do cloudu - PC Revue
- Posílání údajů z micro:bit do cloudu a IFTTT akce - PC Revue
- Návod k použití a programování, příklady
Podobné produkty
Hmotnost | 0.03 kg |
Napájecí napětí | 5 V DC |
Maximální proudová spotřeba | 800 mA |
WiFi modul | ESP12F (ESP8266) |
Buzzer | Pasivní Buzzer |
RTC modul reálného času | DS1307 |
RTC záložní baterie (?) | knoflíková CR1220 |
I2C Rozhraní | pin 19, 20 |
SPI rozhraní | piny 14, 15 |
Pracovní teplota | -25 ~ 80 ℃ |
Rozměry PCB (?) | 71 x 63 mm |
