Popis
Připoj micro:bit k Internetu věcí

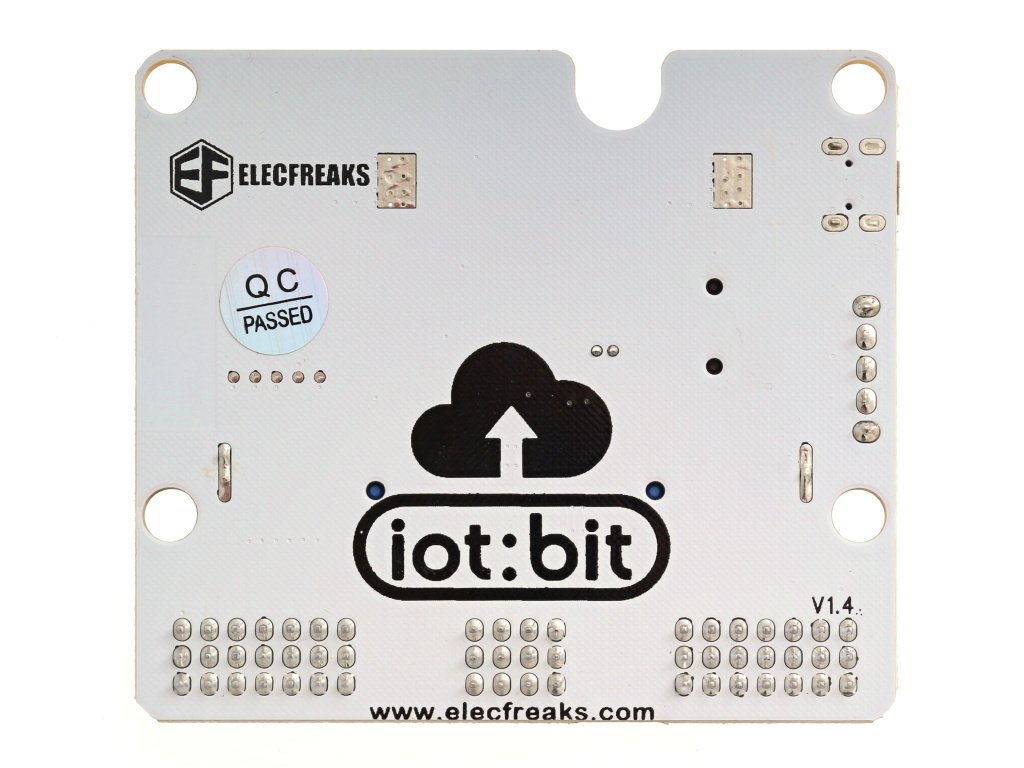

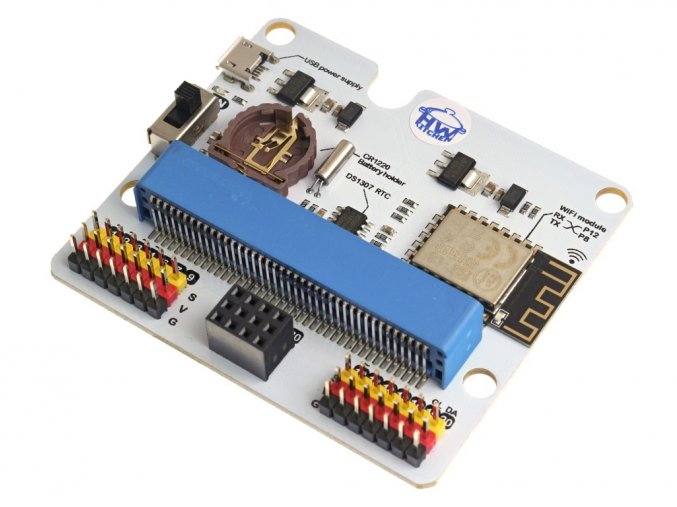

Rozšiřující deska IoT:bit z micro:bitu udělá chytrý základ pro projekty připojené k internetu. Zároveň tvoří chytrý základ kitu pro Internet věcí IoT s microbit. Díky WiFi modulu s čipem ESP8266 můžete komunikovat přes WiFi síť, odesílat data do cloudu, vzdáleně ovládat zařízení nebo vytvářet vlastní modely chytré domácnosti a automatizace.
Deska se hodí pro školní výuku i domácí bastlení, protože názorně propojuje programování s reálným světem. V projektech můžete pracovat se senzory, měřit data, řídit aktuátory a ukázat si, jak funguje Internet věcí IoT v praxi.
IoT:bit zároveň rozšiřuje možnosti připojení dalších periferií. Nabízí GVS konektory pro připojení modulů, samostatné I²C rozhraní, integrované RTC hodiny reálného času se záložní baterií CR1220 a vlastní napájení přes micro USB konektor. Díky tomu je vhodný pro záznamníky dat, měřicí stanice, chytré modely i výukové projekty s micro:bit.

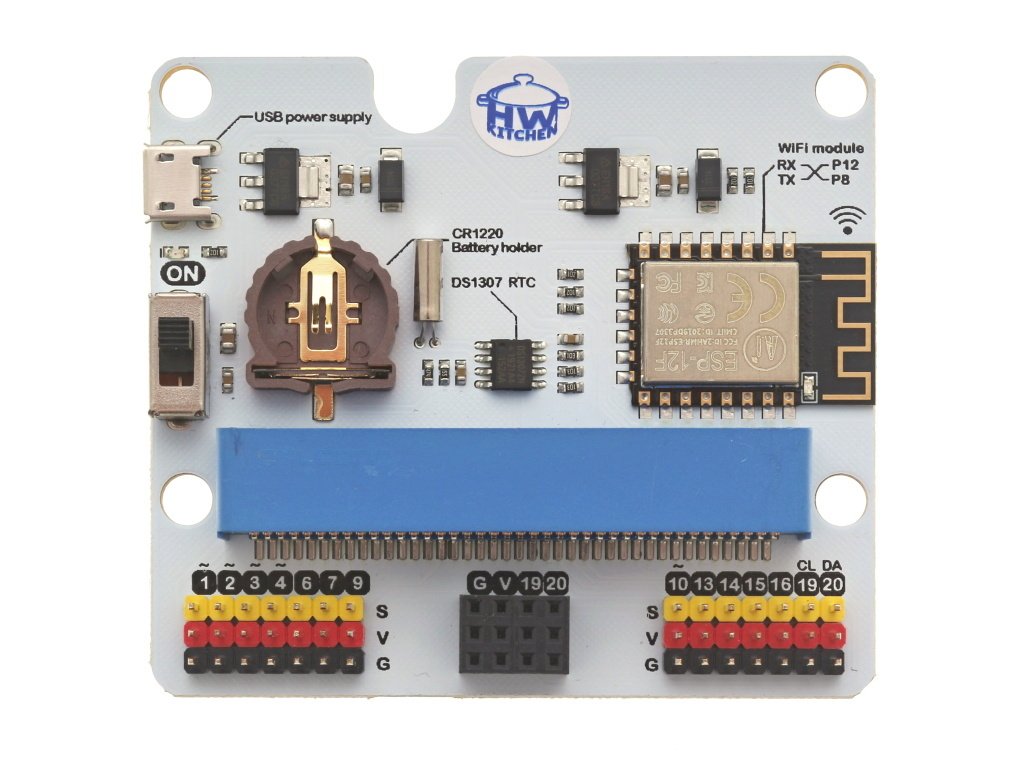

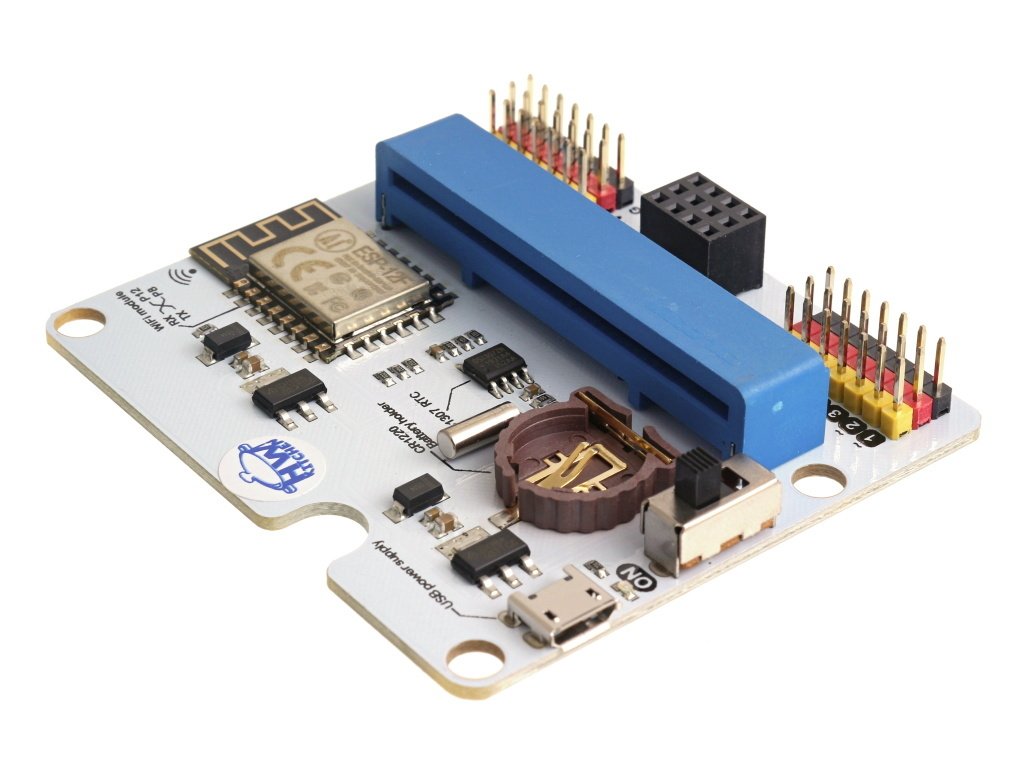

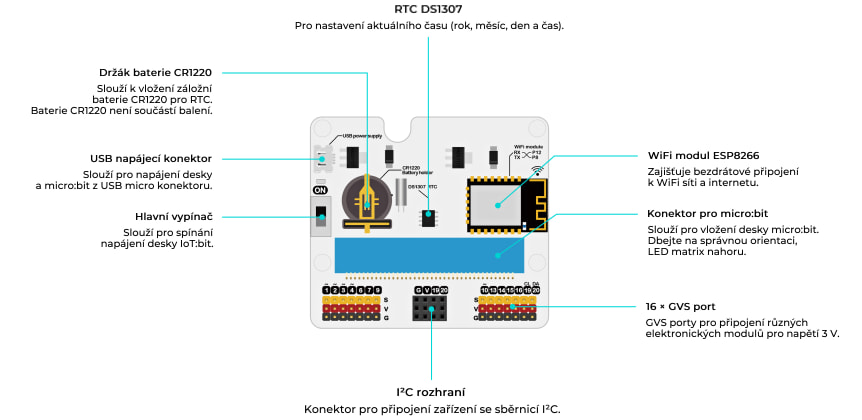

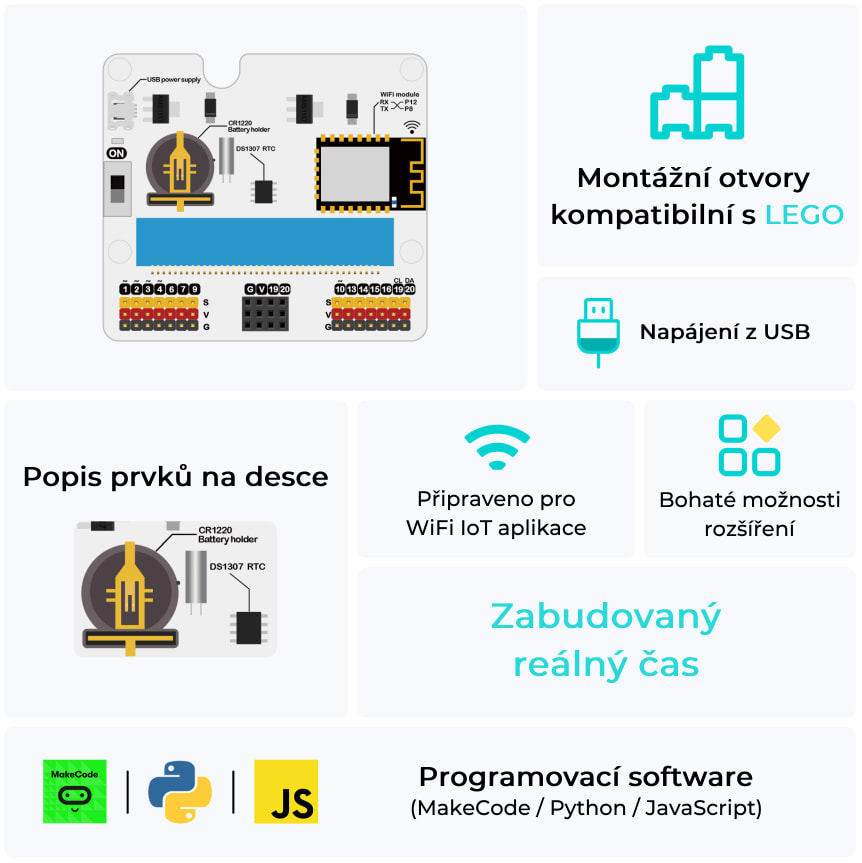

Klíčové vlastnosti IoT:bit
- WiFi modul pro Internet věcí IoT – umožní vám připojit micro:bit k WiFi síti a vytvářet projekty pro odesílání dat, vzdálené ovládání nebo cloudové služby.

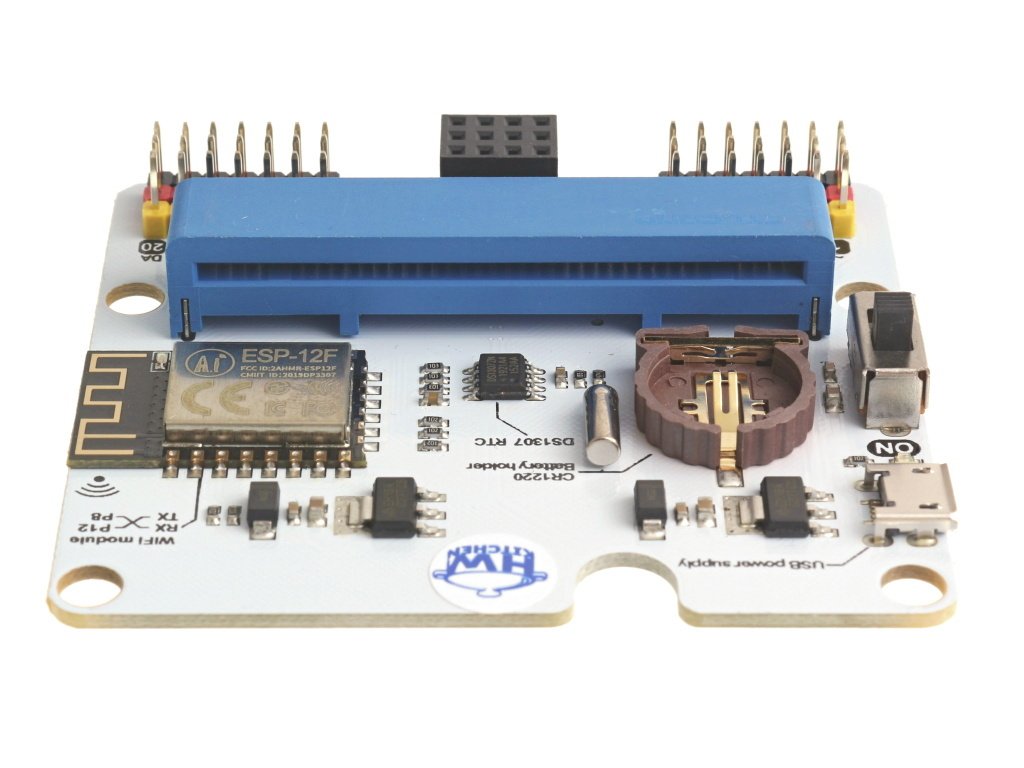

- Deska je postavena na WiFi modulu ESP-12F s čipem ESP8266 – vhodné řešení pro výukové IoT projekty s micro:bit.
- RTC hodiny DS1307 – integrovaný obvod reálného času využijete v projektech, kde potřebujete pracovat s datem, časem nebo časovým záznamem měření.
- Držák na baterii CR1220 – slouží pro zálohování RTC hodin při odpojeném napájení. Baterie CR1220 není součástí balení.
- 16kanálové GVS porty – usnadní vám připojení senzorů, LED, modulů a aktuátorů pomocí přehledných pinů pro signál, napájení a zem.
- Samostatné I²C rozhraní – vhodné pro připojení I²C zařízení, například OLED displeje, snímače BME280 nebo dalších rozšiřujících modulů.
- USB napájení přímo na desce – IoT:bit se napájí přes vlastní USB konektor, takže zvládne stabilnější provoz při připojení dalších periferií.
- Integrovaný vypínač – umožní vám pohodlně zapínat a vypínat napájení celého projektu.
- Přehledný potisk desky – důležité konektory a prvky jsou popsané přímo na desce, což zjednodušuje zapojování při výuce i při bastlení.
- Slot pro micro:bit – deska má vyhrazený konektor pro zasunutí micro:bitu se správnou orientací.
- Kompatibilita s LEGO® – montážní otvory usnadní zabudování do modelů, konstrukcí, robotů a školních prototypů.
Jak IoT:bit připojí micro:bit k WiFi
IoT:bit využívá WiFi modul ESP-12F s čipem ESP8266, který umožní micro:bitu komunikovat přes bezdrátovou síť. micro:bit předává modulu data pomocí sériové komunikace a modul je následně odešle přes WiFi například do cloudu, na server nebo do jiné online služby.
Přenos dat probíhá pomocí rádiových vln mezi WiFi modulem a routerem. Díky tomu můžete vytvářet projekty pro měření dat, vzdálené ovládání, chytrou domácnost nebo výuku Internetu věcí IoT.
Deska obsahuje také RTC hodiny DS1307 se zálohou pomocí baterie CR1220, které se hodí pro práci s reálným časem, například časové značky měření nebo plánované spouštění akcí.
Od senzorů až do cloudu
IoT:bit pro micro:bit V2 - modul pro Internet věcí IoT rozšiřuje micro:bit o WiFi připojení a praktické konektory pro stavbu chytrých projektů. Můžete s ním měřit data ze senzorů, odesílat je do cloudu, pracovat s online službami nebo bezdrátově ovládat připojená zařízení.
Deska je vhodná pro školní výuku, kroužky i domácí bastlení. Na jednoduchých úlohách si vyzkoušíte, jak fungují propojená zařízení v praxi – například měřicí stanice, model chytré domácnosti, vzdálené ovládání nebo automatizace podle naměřených hodnot.
WiFi komunikace a práce s daty
Micro:bit komunikuje s WiFi modulem ESP-12F s čipem ESP8266 přes sériové rozhraní. Program určuje, jaká data se odešlou do sítě a jak má micro:bit reagovat na přijaté informace. Díky tomu můžete vytvářet projekty, které propojí senzory, aktuátory, cloud a Internet věcí IoT.
V praxi můžete měřit například teplotu, vlhkost nebo světlo a naměřené hodnoty posílat do cloudu pro další zpracování. Stejným způsobem lze přijímat příkazy zpět – micro:bit pak může rozsvítit LED, spustit servo, ovládat model nebo reagovat na data z online služby.
Připojení senzorů, aktuátorů a I2C modulů
IoT:bit rozšiřuje dostupné piny micro:bitu do přehledných GVS konektorů, které usnadňují připojení dalších 3V modulů. Každý konektor má vyvedený signál, napájení a zem, takže zapojování je přehledné i při výuce.
K dispozici je také samostatné I²C rozhraní pro připojení kompatibilních zařízení, například OLED displeje, snímače BME280 nebo dalších rozšiřujících modulů.

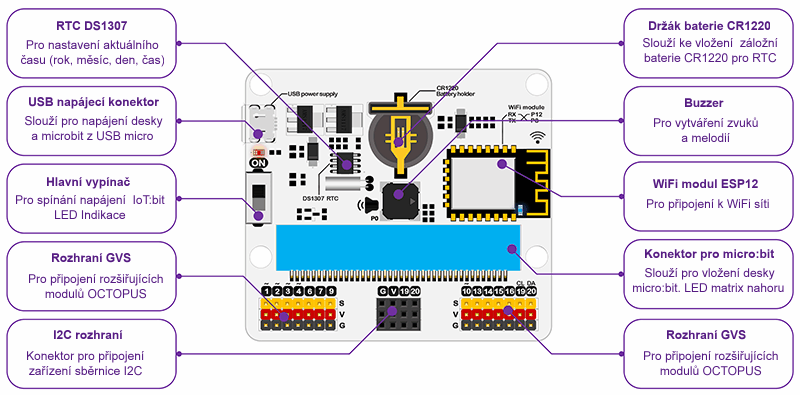

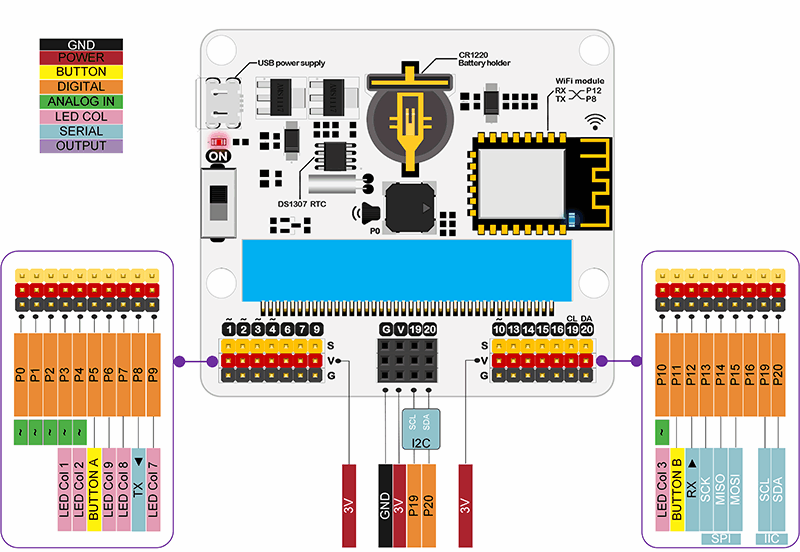

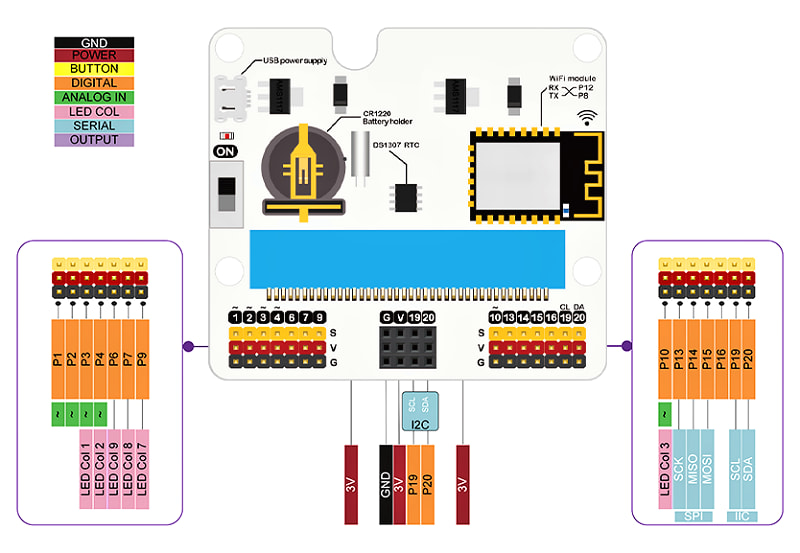

Konektory a rozložení pinů desky IoT:bit pro micro:bit
RTC hodiny pro projekty s reálným časem
Součástí desky jsou RTC hodiny DS1307, které umožňují pracovat s reálným datem a časem. To využijete u záznamníků dat, měřicích projektů nebo automatizace, kde potřebujete ukládat časové značky měření nebo spouštět akce v určený čas.
Pro zálohování hodin slouží držák na baterii CR1220. Díky ní mohou RTC hodiny běžet i po odpojení hlavního napájení.

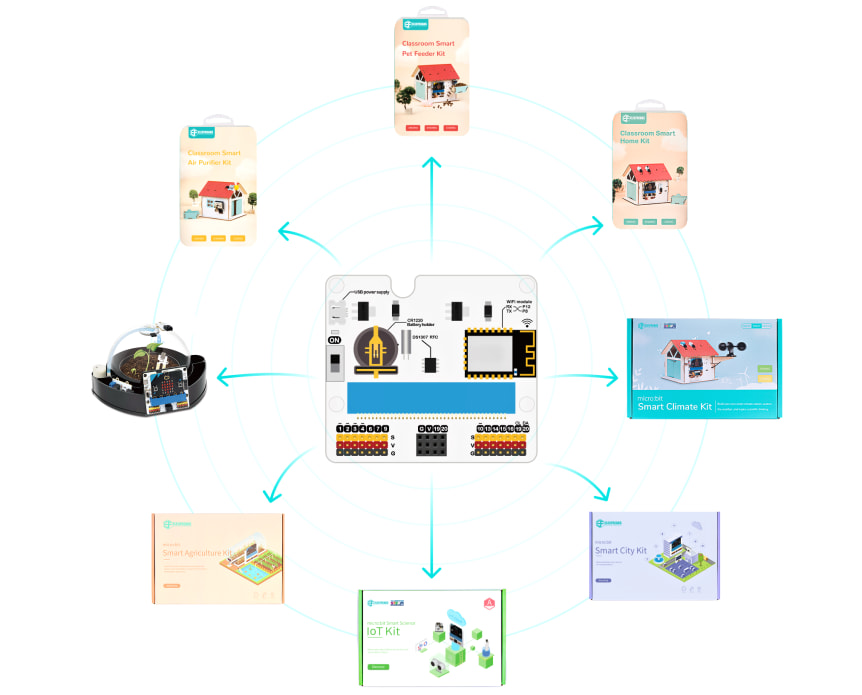

Vhodné pro výukové chytré projekty

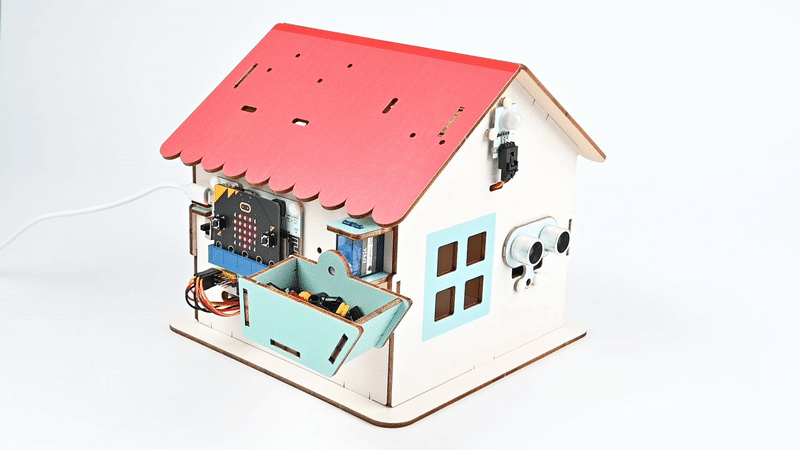

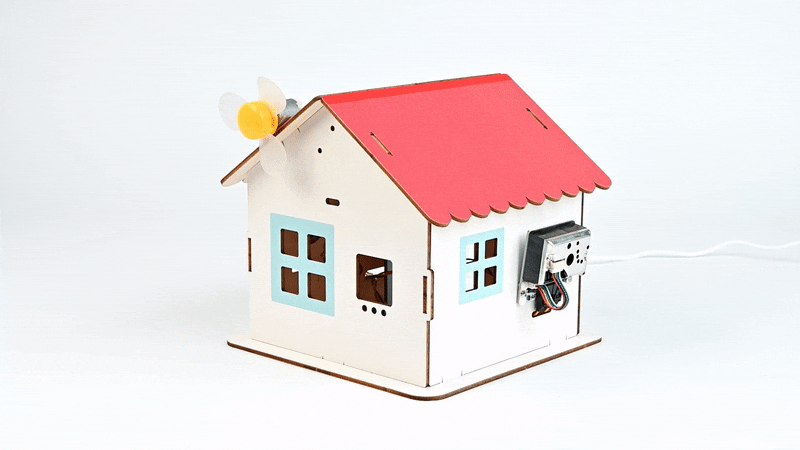

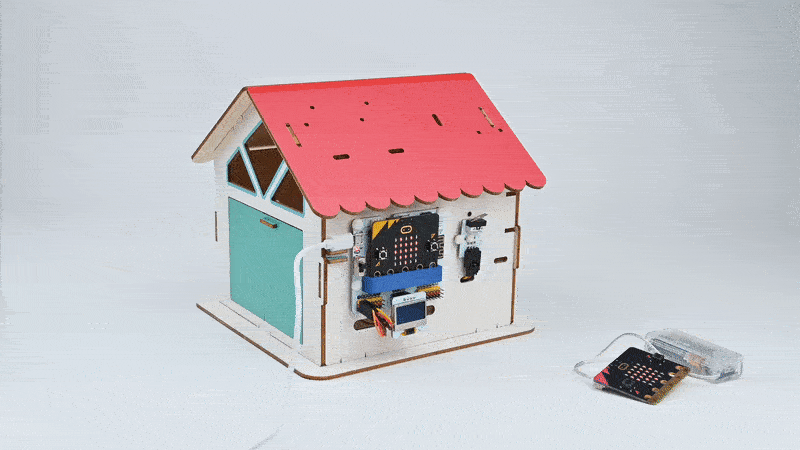

IoT:bit je navržený jako základ pro tematické IoT projekty. Uplatní se při výuce chytré domácnosti, měření prostředí, automatizace nebo vzdáleného ovládání. Můžete jej použít v projektech jako chytré krmítko, chytrý domek nebo automatická čistička vzduchu.
 |
 |
 |
Programovat můžete v prostředí MakeCode, které je pro micro:bit přehledné a vhodné i pro začátečníky. Díky tomu je IoT:bit praktickou cestou, jak posunout práci s micro:bitem od jednoduchých úloh k propojeným zařízením, která komunikují přes WiFi a pracují s reálnými daty.
Rychlý start s IoT:bit

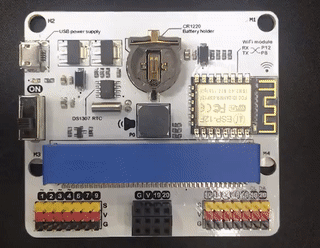

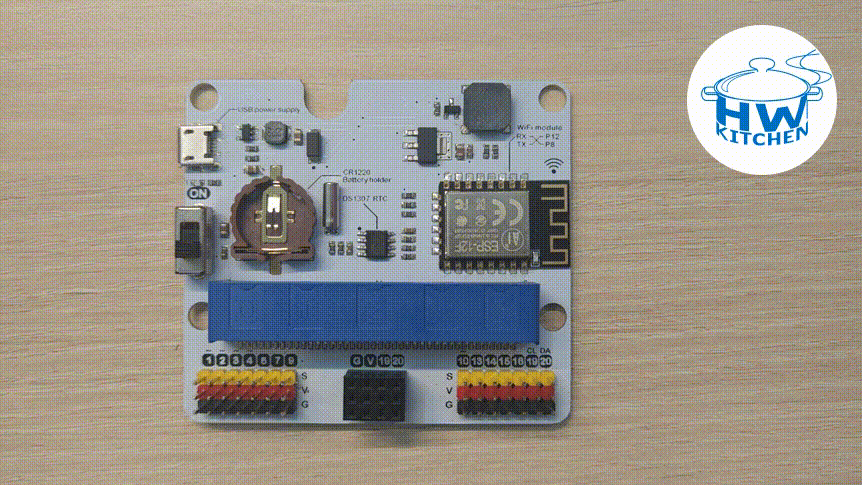

- Nejprve nainstalujte baterii CR1220 pro zálohování reálného času. Bez baterie dojde po odpojení hlavního napájení ke ztrátě údaje o reálném čase. Pro provoz IoTbit jinak není baterie potřeba.

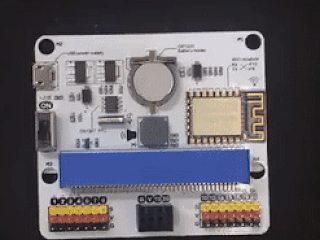

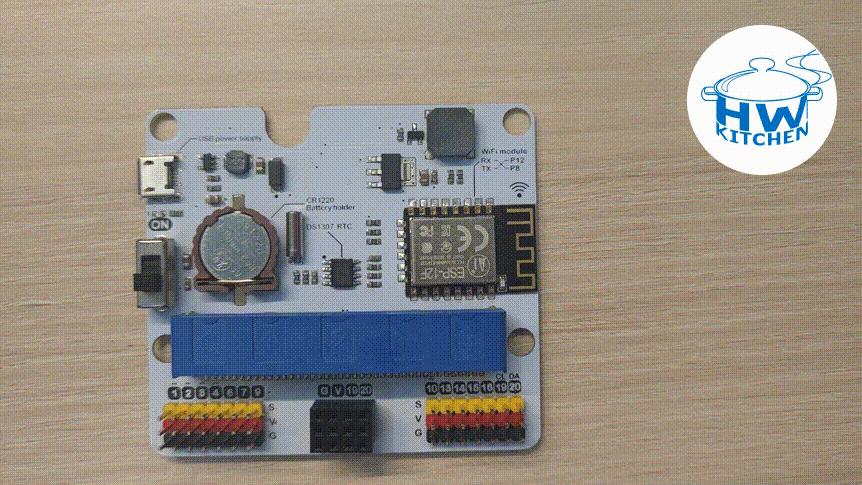

- Do desky IoT:bit vložte desku microbit. Pozor na správnou orientaci. LED matrix nahoru.

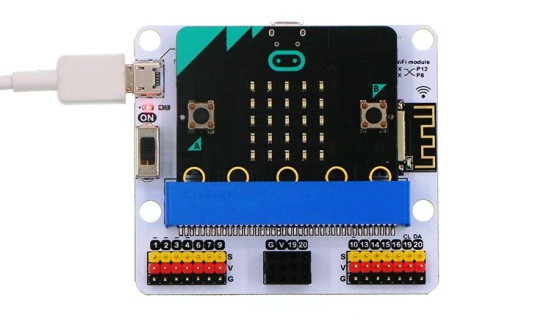

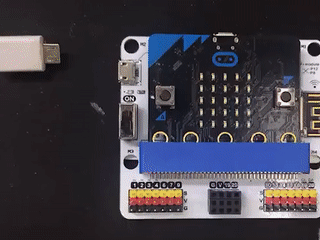

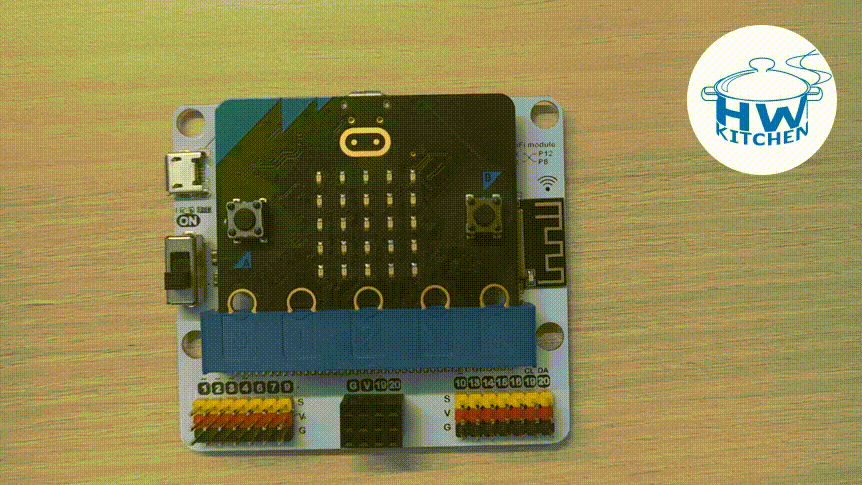

- Pro napájení desky připojte do konektoru kabel s konektorem USB micro, například z nabíječky k vašemu mobilu.

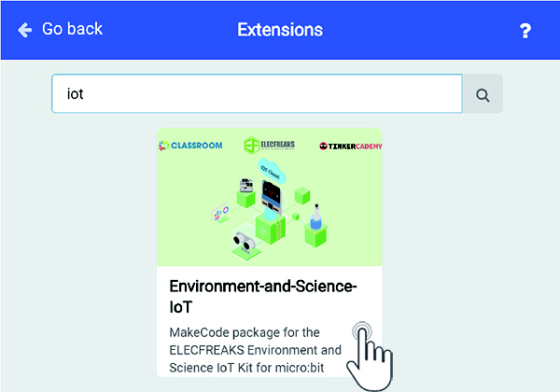

- V prostředí Makecode založte nový projekt a přidejte rozšíření pro IoT:bit. V okně hledání zadejte iot...
- Vytvořte program a nahrejte ho do desky micro:bit. Pozor, pro nahrání programu připojte USB kabelem desku micro:bit samostatně bez desky IoT:bit k počítači.
- Podrobnosti k programování, jak používat RTC nebo WiFi naleznete v příručce pro použití IoT:bit.

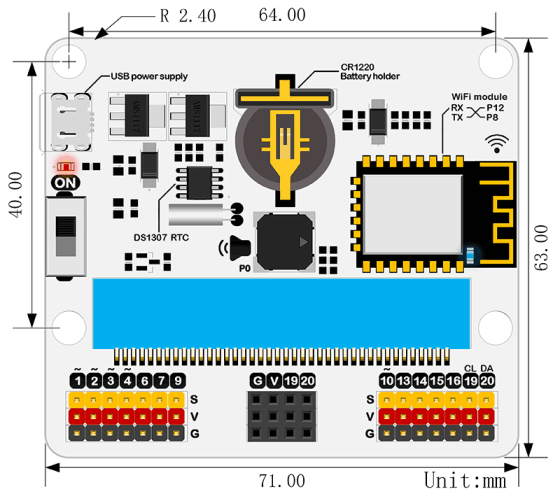

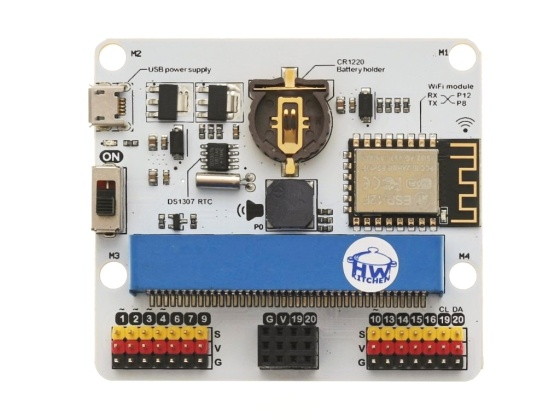

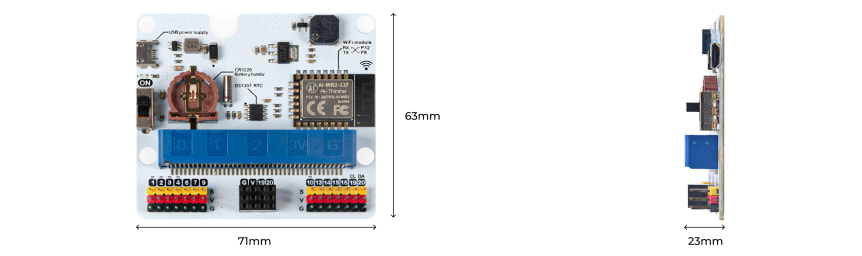

Rozměry desky IoT:bit
Poznámka: Baterie CR1220 není součástí balení.
Odkazy pro modul IoT:bit
Související produkty
-
Kód: HW26
-
Kód: EF53
-
Kód: EF63
-
Kód: EF103
Podobné produkty
-
Kód: EF157
-
Kód: AD828
-
Kód: EF56
-
Kód: EF449
-
Kód: AD844
| Hmotnost | 0.03 kg |
| Napájecí napětí | 5 V DC |
| Maximální proudová spotřeba | 800 mA |
| WiFi modul | ESP12F (ESP8266) |
| Buzzer | Pasivní Buzzer |
| RTC modul reálného času | DS1307 |
| RTC záložní baterie (?) | knoflíková CR1220 |
| I2C Rozhraní | pin 19, 20 |
| SPI rozhraní | piny 14, 15 |
| Pracovní teplota | -25 ~ 80 ℃ |
| Rozměry PCB (?) | 71 x 63 mm |
