MAX30102 snímač pro srdeční tep a pulzní oxymetr



MAX30102 snímač pro srdeční tep a pulzní oxymetr je optimální volbou pro projekty, kde potřebujeme měřit tep a okysličení krve. Díky zajímavým vlastnostem a přesnosti MAX30102 se objevuje i v mobilních telefonech (Samsung Galaxy S), nebo sportovním příslušenství. Měření probíhá neinvazivně optickou metodou.

Dostupnost Skladem (> 10 ks)
Můžeme doručit do
30.9.2021
298 Kč
246 Kč bez DPH

Kód produktu HW441
Značka HWKITCHEN
Webová stránka značky hwkitchen.cz
Kategorie Srdeční tep
Záruka 2 roky


Snímač pro srdeční tep a pulzní oxymetr v jednom!

Dokážete udržet klidový tep, když zkoušíte novou součástku na bastlení? S tímto modulem snímače pro srdeční tep a pulzním oxymetrem si to rovnou změříte!

MAX30102 obsahuje dva snímače v jednom. Dokáže měřit srdeční tep i okysličení krve. Snímání probíhá opticky, díky červené a infračervené LED na principu průchodu a odrazu světla od červených krvinek. Oproti předešlé generaci těchto snímačů má tento skleněný kryt, který eliminuje rušení. Komunikace probíhá na rozhraní I2C. Obvod MAX30102 je určen k použití v mobilních zařízeních a proto má velmi nízkou spotřebu a kompaktní rozměry (5,6 x 3,3 x 1,55 mm).

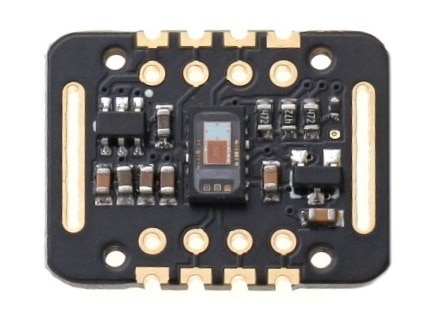

max30102-snimac-pro-srdecni-tep-a-pulzni-oxymetr-pcb

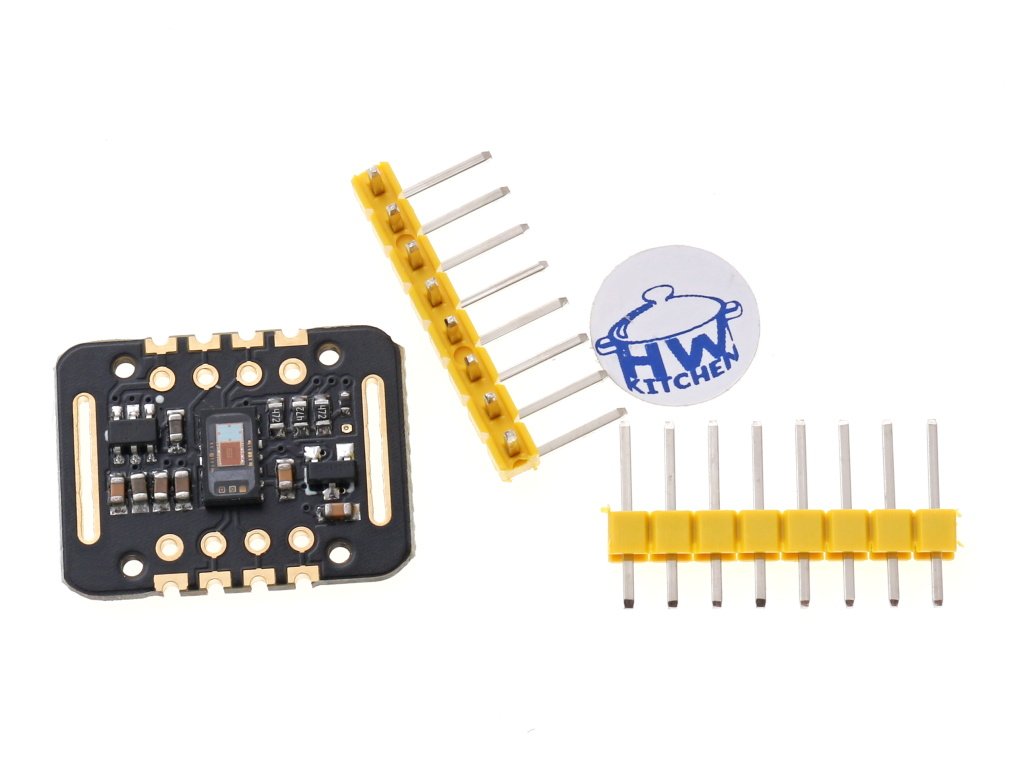

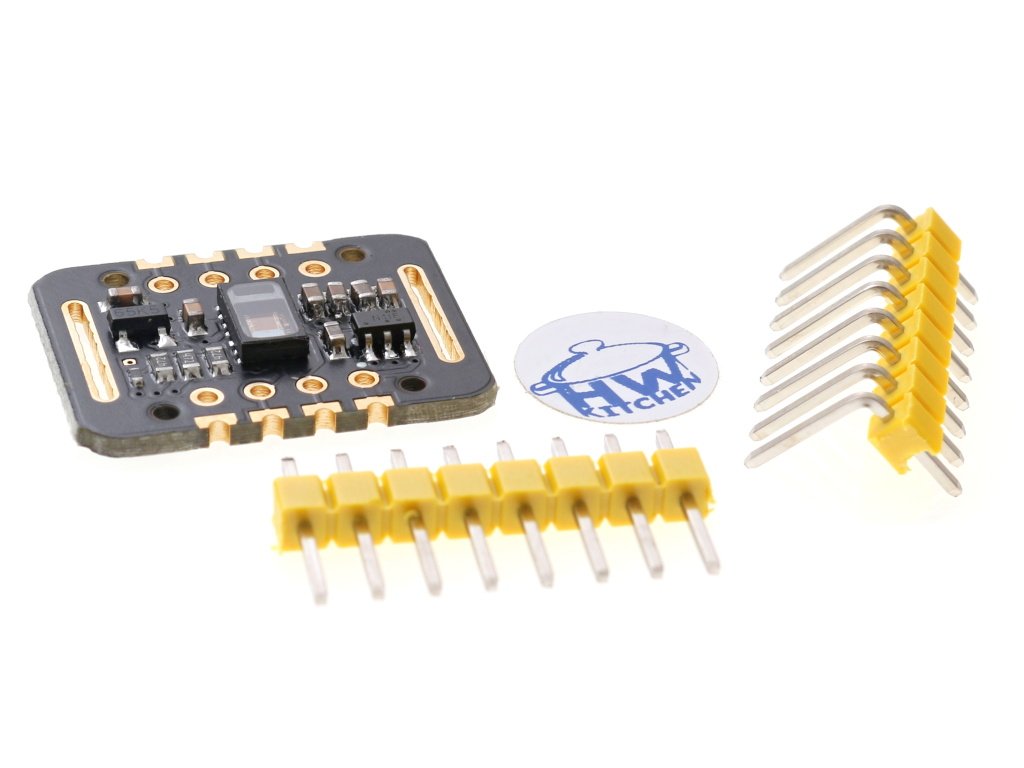

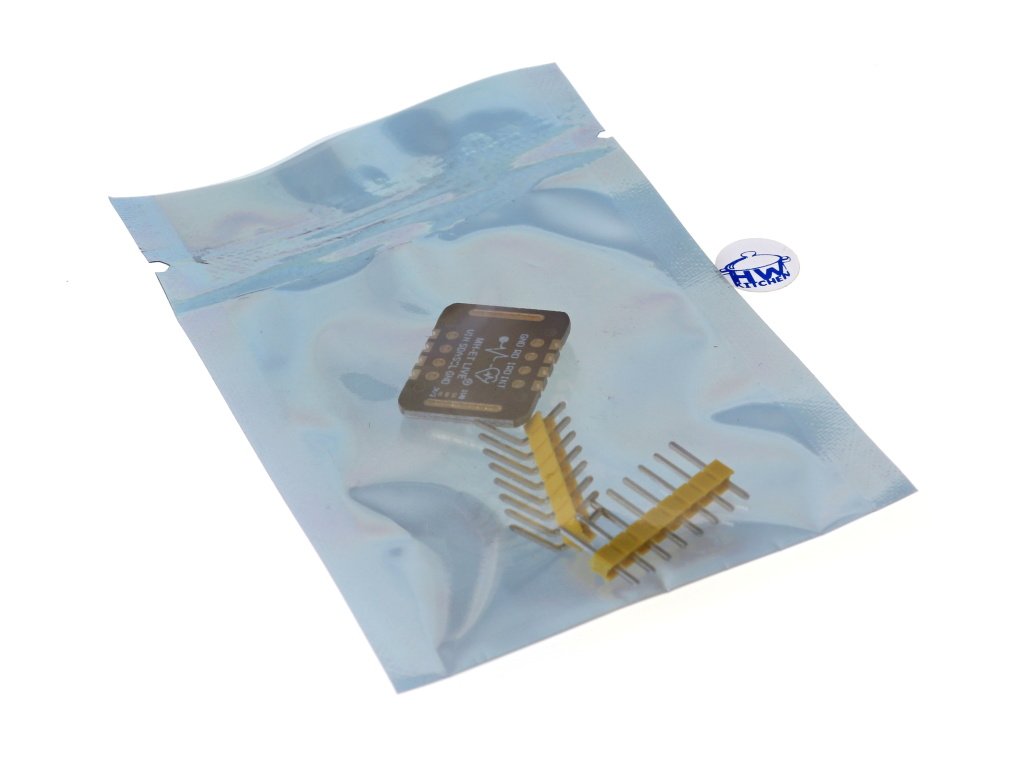

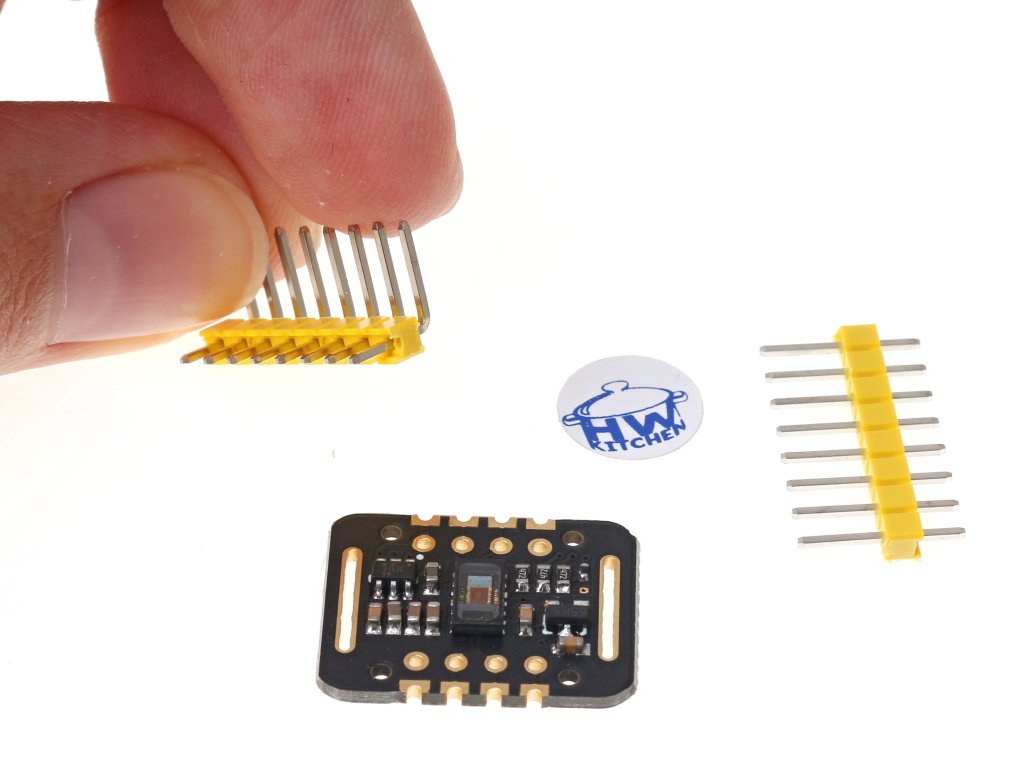

Samotný modul se snímačem pro srdeční tep a pulsní oxymetr má rozměry 20,5 x 15,5 mm a tloušťka je 2,5 mm. Na plošném spoji jsou umístěny také výřezy pro vložení pásku, který modul s měřičem tepu a oxymetrem pomůže upevnit na prst. Součástí balení je také přímý a úhlový konektor pro různé způsoby zapojení.

Jak funguje snímač pro srdečn tep a oxymetr?

Při každém úderu srdce se zvýší průtok krve a tím i její světlená prostupnost. To měří senzor, který vyhodnocuje světlo vyzářené infračervenou LED.

MAX30102 snímač pro srdeční tep a pulzní oxymetr princip

Při měření kyslíku v krvi se využívá vlastností hemoglobinu, který obsahují červené krvinky a jenž je jejich naprosto stěžejní součástí. Hemoglobin na sebe váže kyslík a oxid uhličitý. Když je na hemoglobinu navázán kyslík, absorbuje spíše infračervené světlo, než viditelné červené. Hemoglobin bez kyslíku má opačné vlastnosti, protože absorbuje spíše viditelné červené světlo, než infračervené. Právě proto má tento modul jednu červenou a jednu infračervenou LED. Ty prosvítí lidskou tkáň, senzor změří kolik světla se vrátilo, čip spočítá procenta kyslíku v krvi, to vše mnohokrát za sekundu. Tato metoda ovšem funguje pouze s okysličenou krví, nejlépe na prstech, nebo ušních lalůčcích. Jelikož právě taková krev pulzuje, nazývá se tato metoda pulzní oxymetrie.

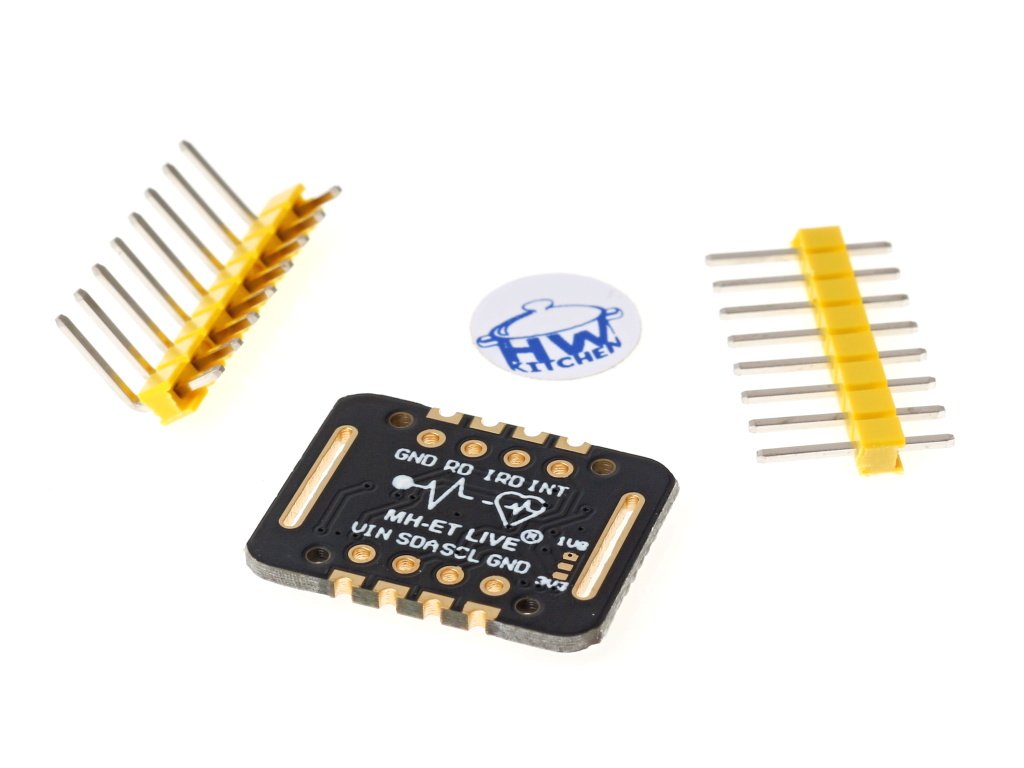

Zapojení snímače MAX30102

  • VIN: 5 V
  • SCL: SCL pin
  • SDA: SDA pin
  • GND: GND (0 V)
  • INT: přerušení čipu obecně nepřipojeno
  • RD: katoda červené LED obecně nepřipojená
  • IRD: katoda infračervené LED obecně nepřipojena

Zapojení signálů I2C se může pro různé příklady lišit. Podívejte se do odkazů na inspirativní příklady jak použit snímač pro srdeční tep a pulzní oxymetr,

Jak na pulzní oxymetr s MAX30102?

Snímač pro srdeční tep v Arduino projektu

MAX30102 snímač pro srdeční tep a pulzní oxymetr - odkazy

Podobné produkty


  • 4kanálový infra senzor překážek YL-70 pro Arduino Akce Kód: HW379
    4kanálový infra senzor překážek YL-70 pro Arduino
    Skladem (> 10 ks)

    Snímač YL-70 použijete například v Arduino robotovi pro detekci překážek, ale také pro rozpoznání černé a bílé barvy v různých Arduino projektech. Výhodou jsou 4 nezávislé kanály.

    159 Kč (–24 %)
    121 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Infra senzor TCRT5000 pro Arduino Kód: HW378
    Infra senzor TCRT5000 pro Arduino
    Skladem (> 10 ks)

    Infra senzor TCRT5000 umožňuje spolehlivě detekovat černou a bílou barvu. Senzor má univerzální uplatnění v různých Arduino projektech, kde je potřeba detekovat rozdíl mezi tmavým a světlým povrchem. Výborné uplatnění má také jako detektor čáry v Arduino robotovi.


    25 Kč

    Značka: HWKITCHEN Záruka: 2 roky
  • Snímač pro tep srdce Novinka Kód: HW443
    Snímač pro tep srdce
    Skladem (> 10 ks)

    Jednoduchý a kompaktní optický snímač pro tep srdce. Stačí přiložit prst na snímač tepu a měření může začít! Snímač pro tep srdce můžete připojit k Arduino nebo microbit.


    139 Kč

    Značka: HWKITCHEN Záruka: 2 roky
Hmotnost 0.005 kg
Napájecí napětí 3–5 V
Maximální proudová spotřeba 6 mA
Vzorkovací frekvence 50–3200 Hz
ADC rozlišení 18 bitů
Vlnová délka červené LED 660 nm
Vlnová délka infačervené LED 880 nm
Komunikační rozhraní I2C
Rozměry (PCB) (?) 20,5 x 15,5 x 2,5 mm
